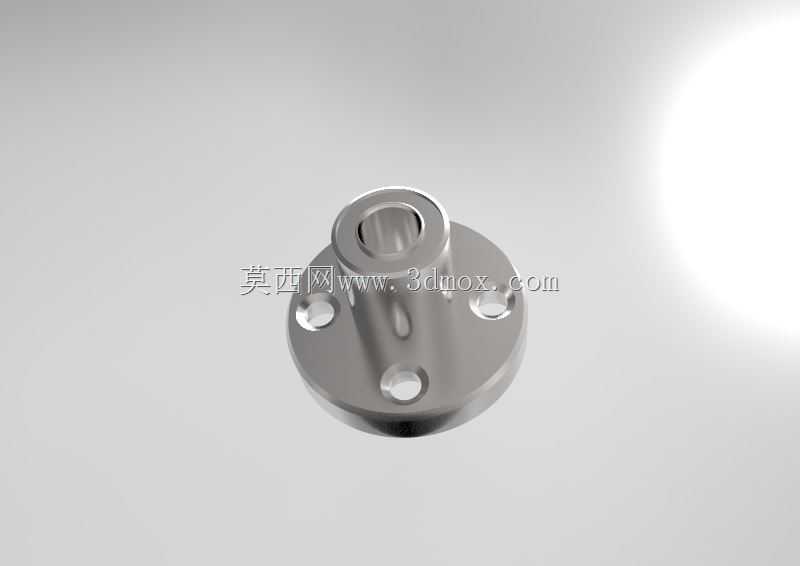

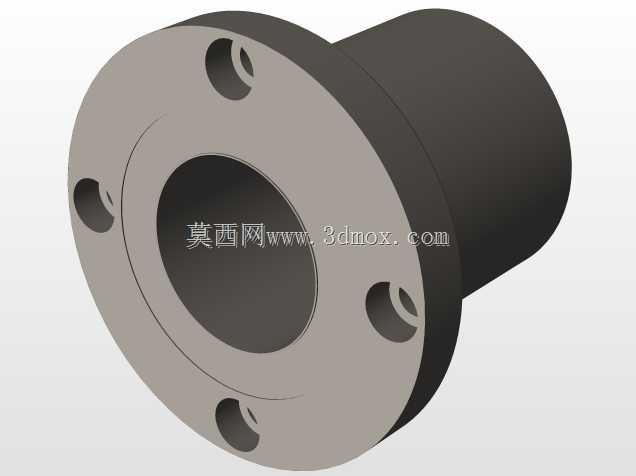

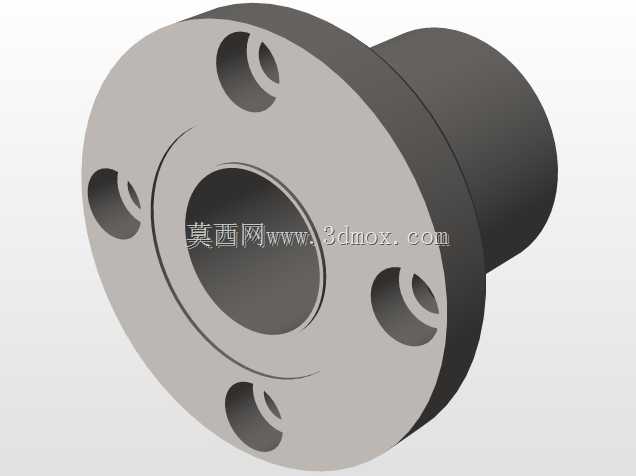

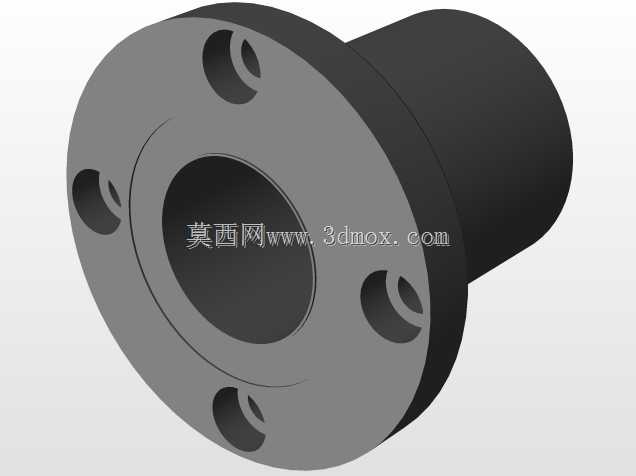

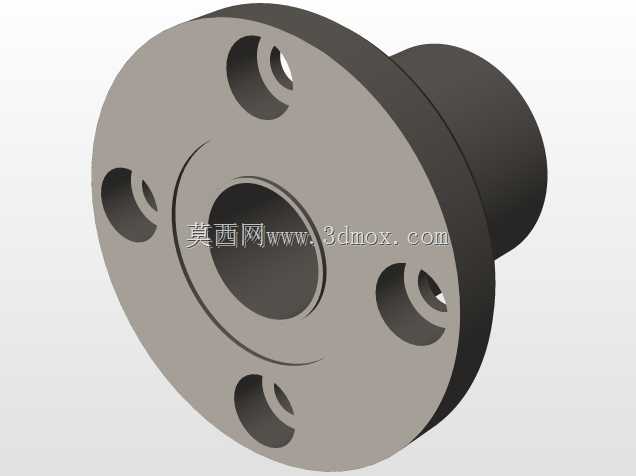

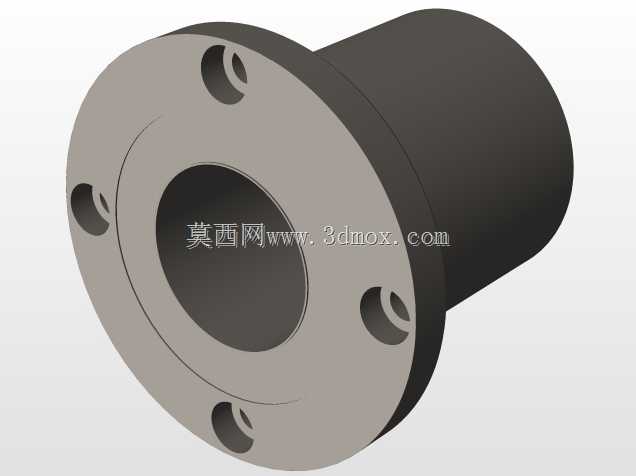

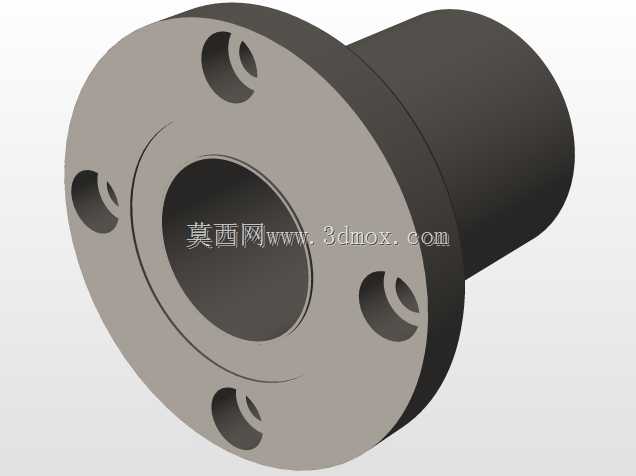

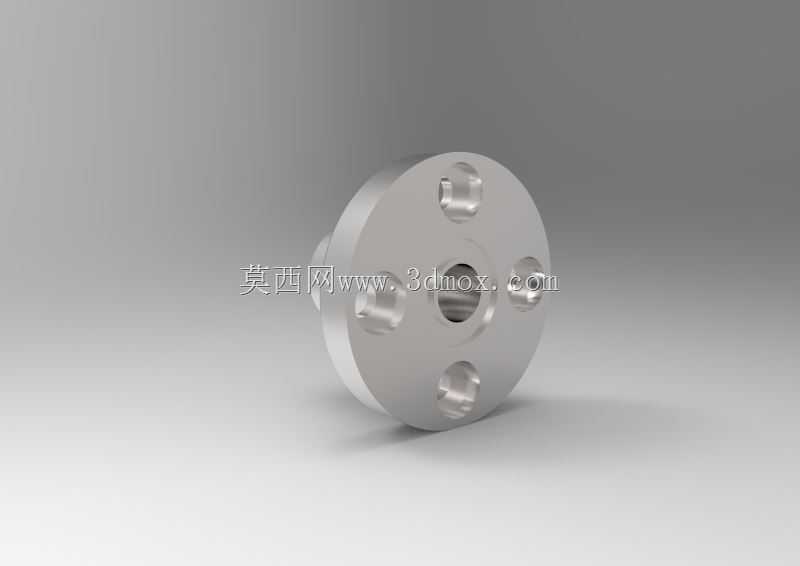

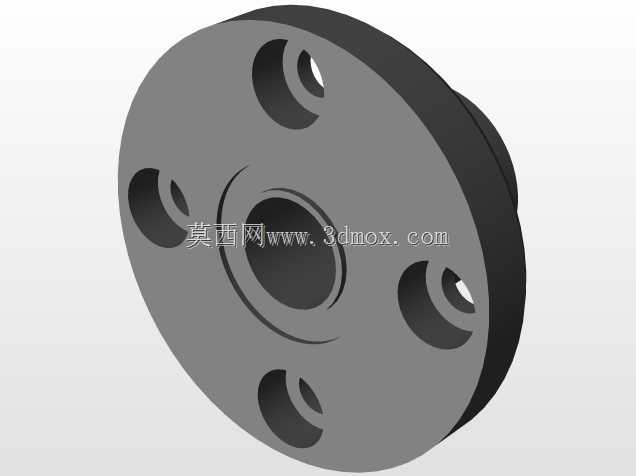

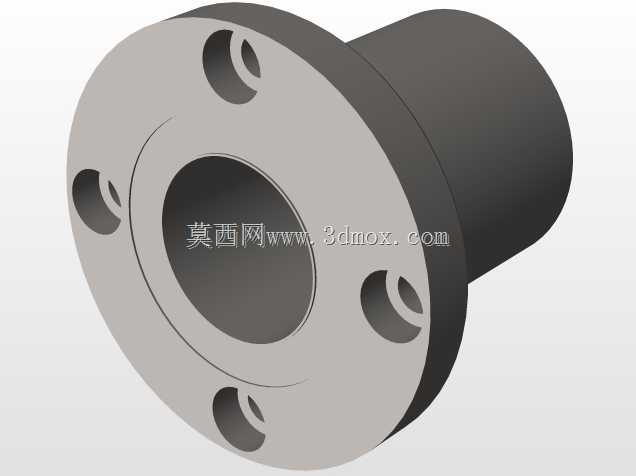

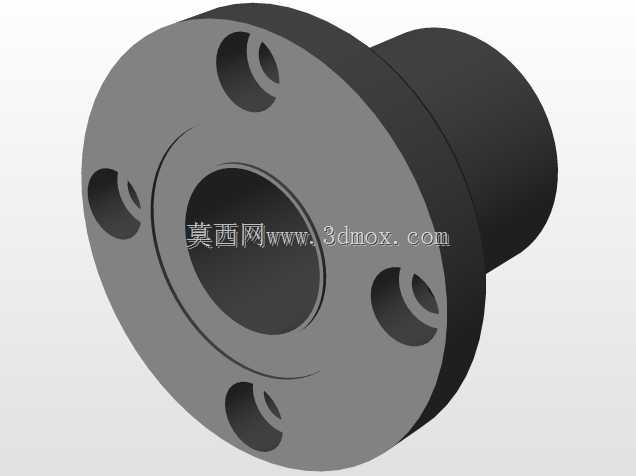

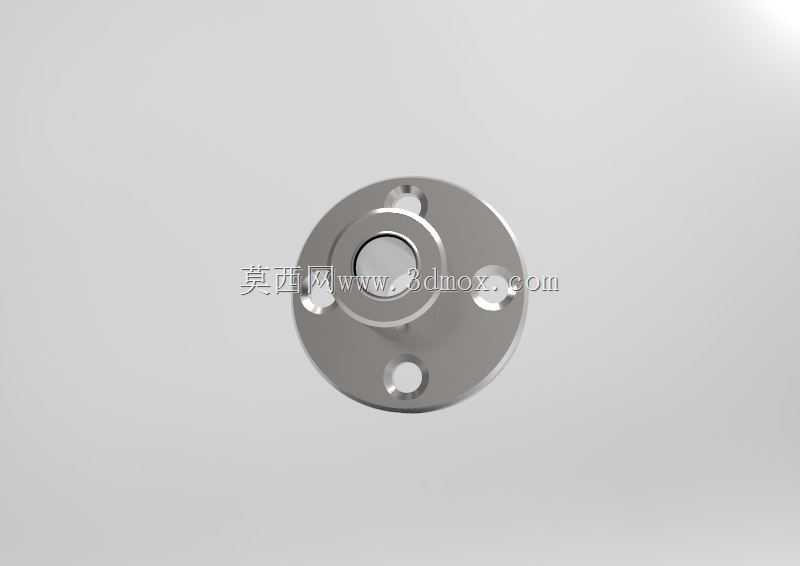

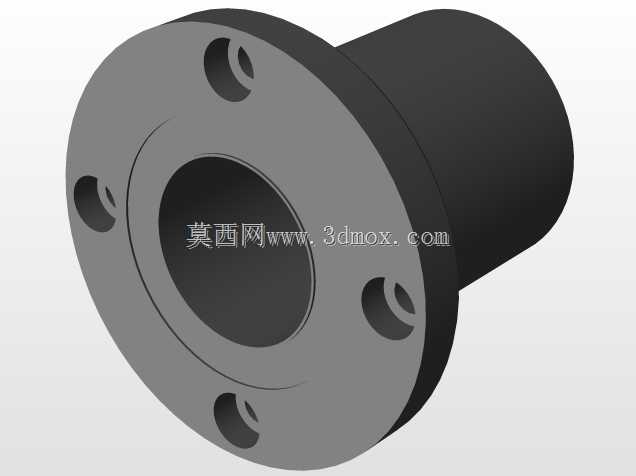

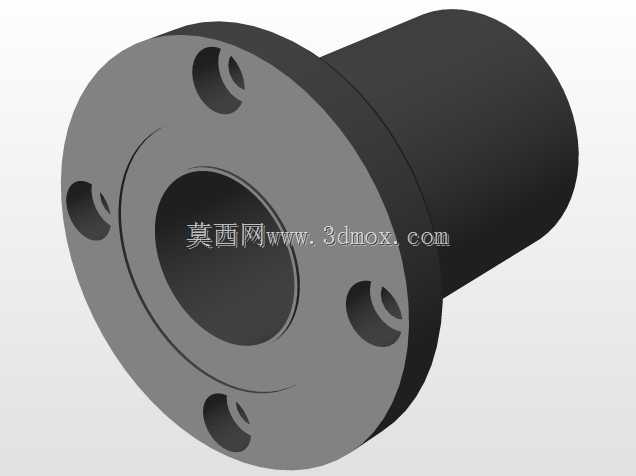

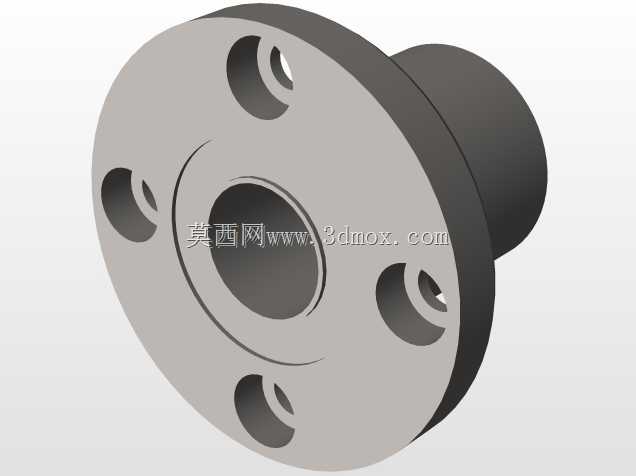

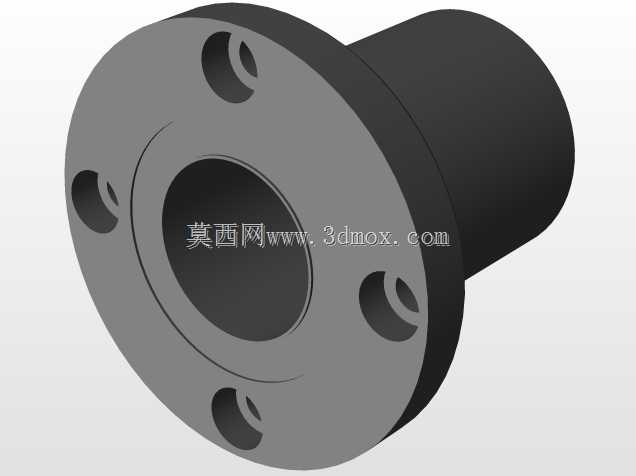

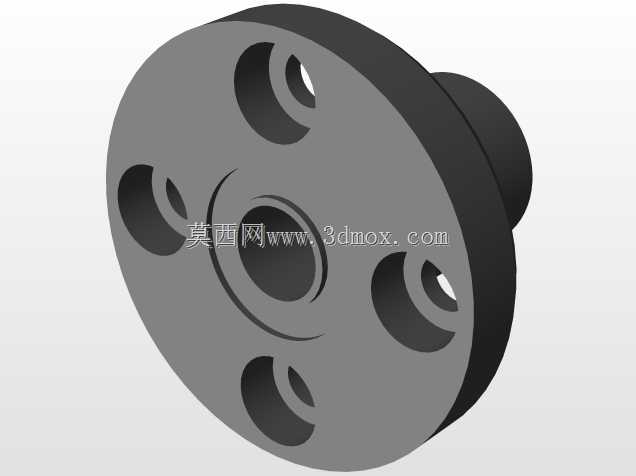

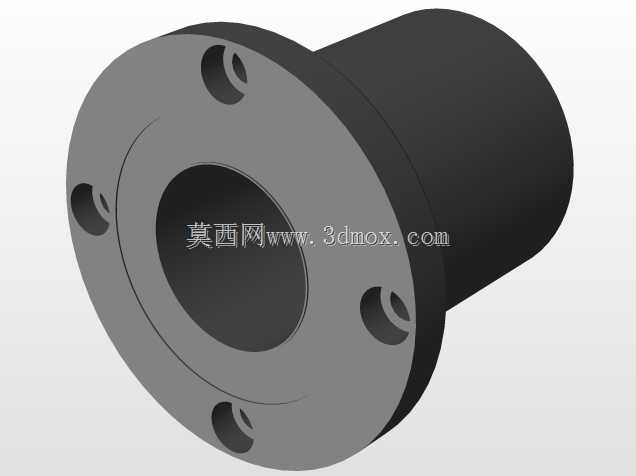

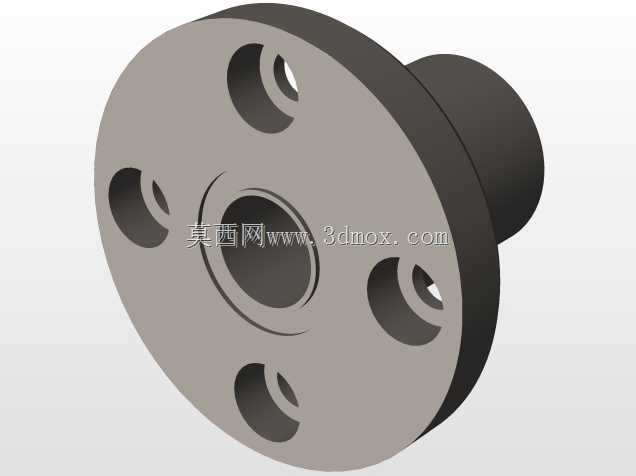

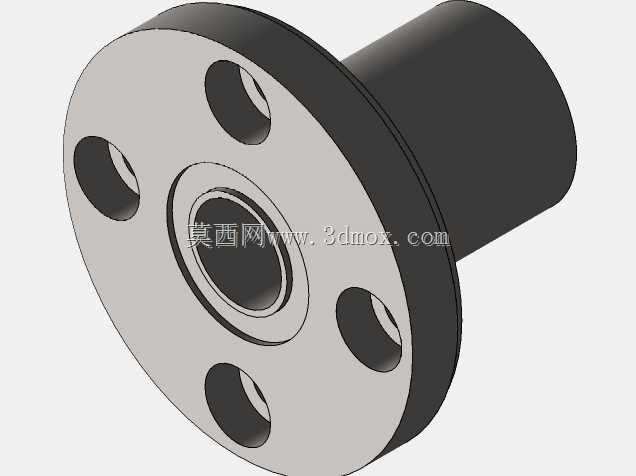

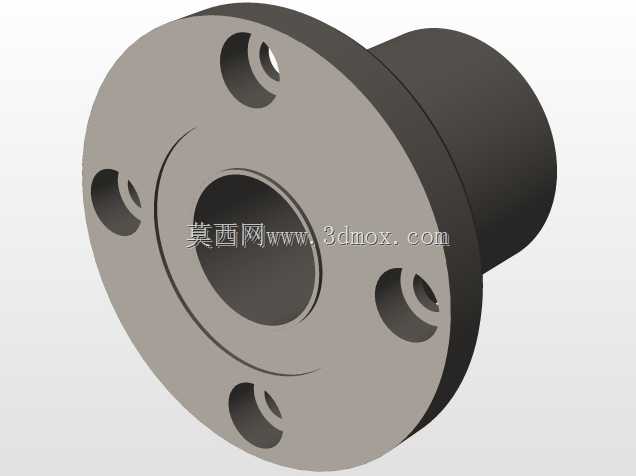

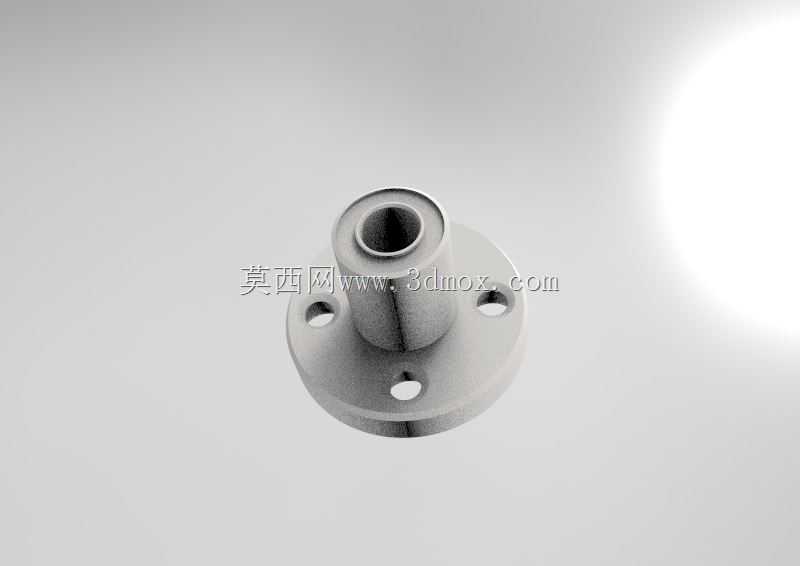

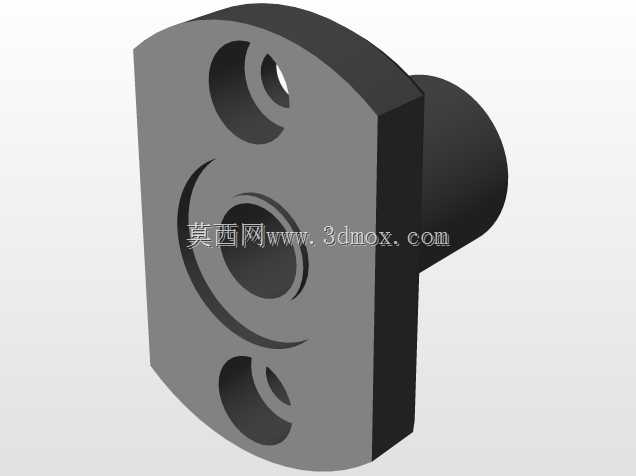

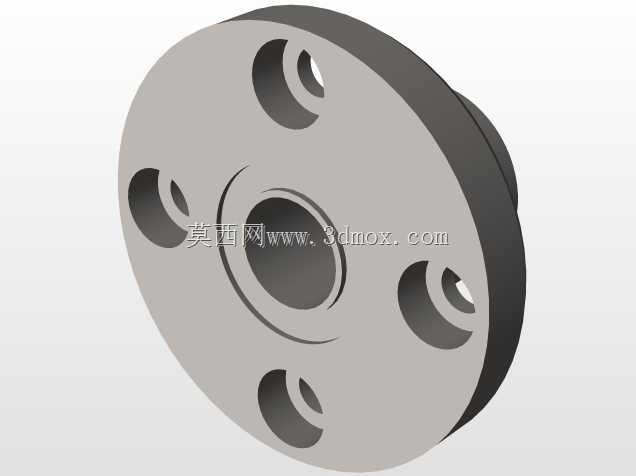

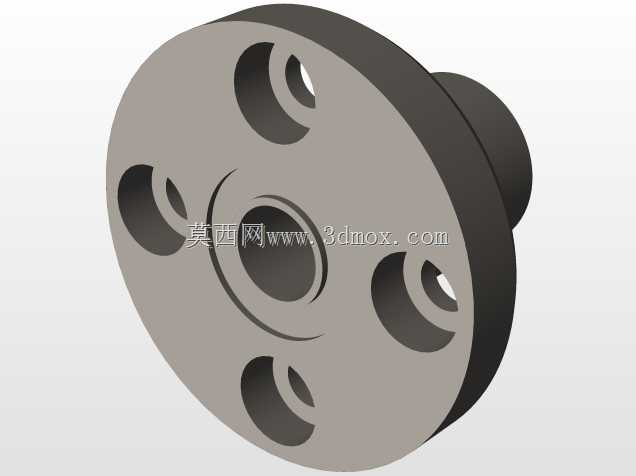

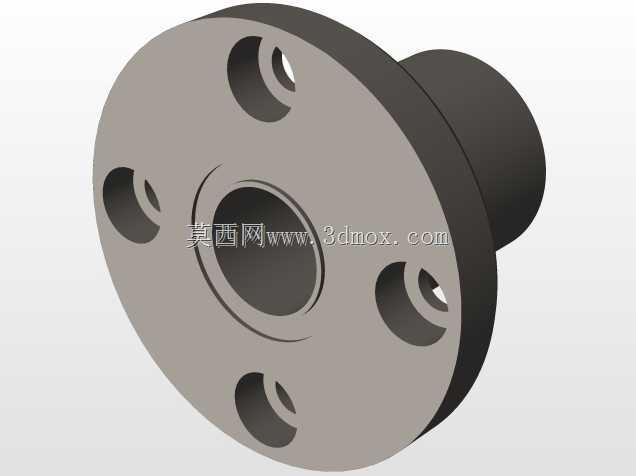

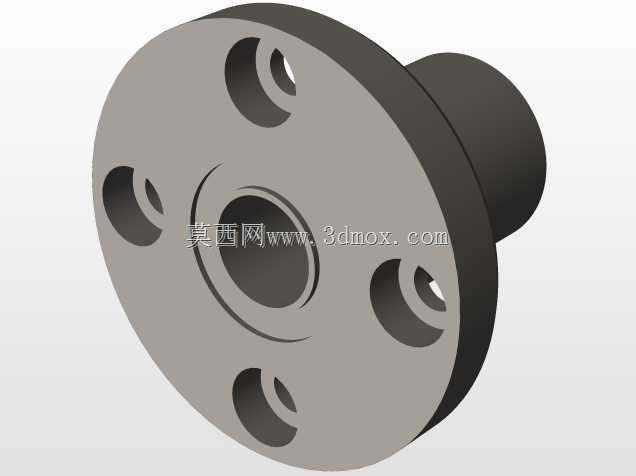

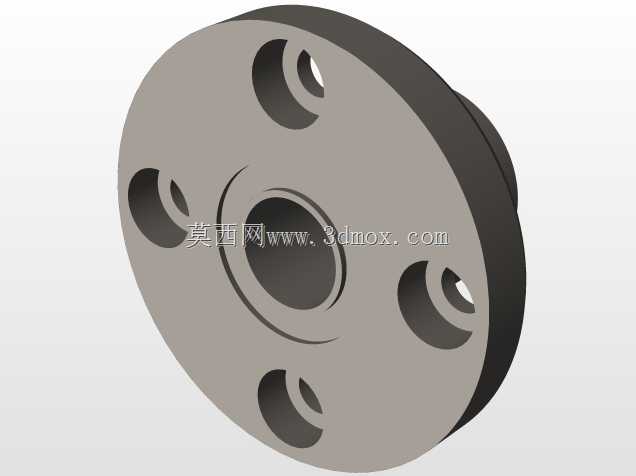

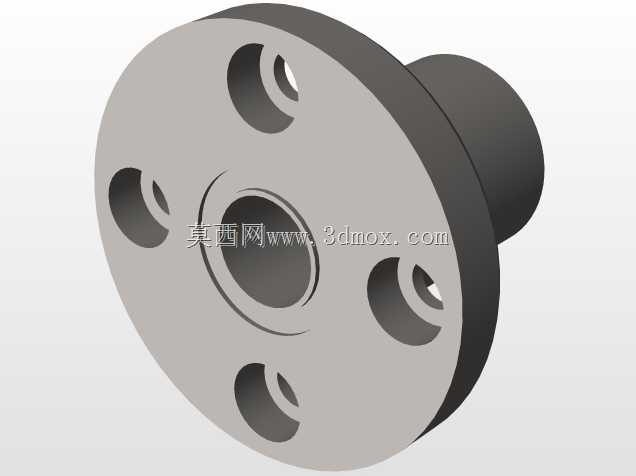

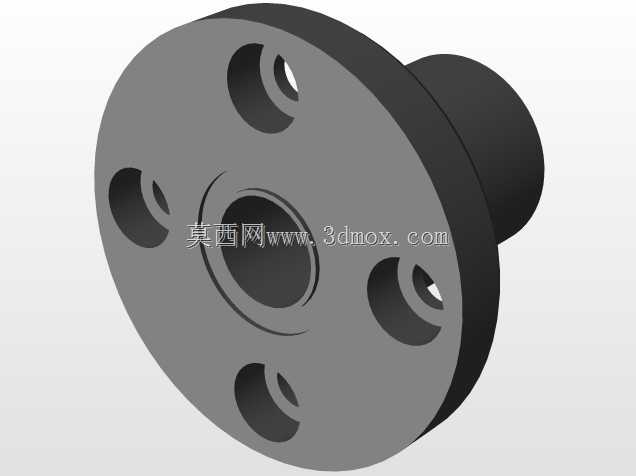

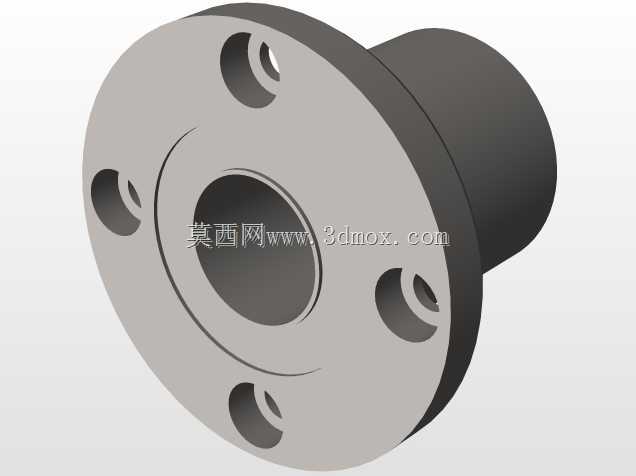

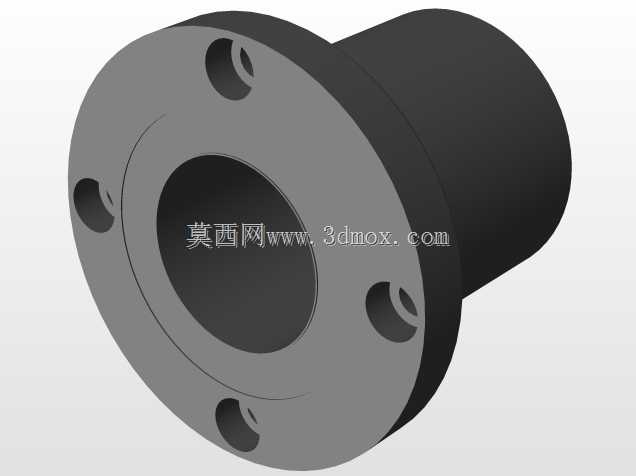

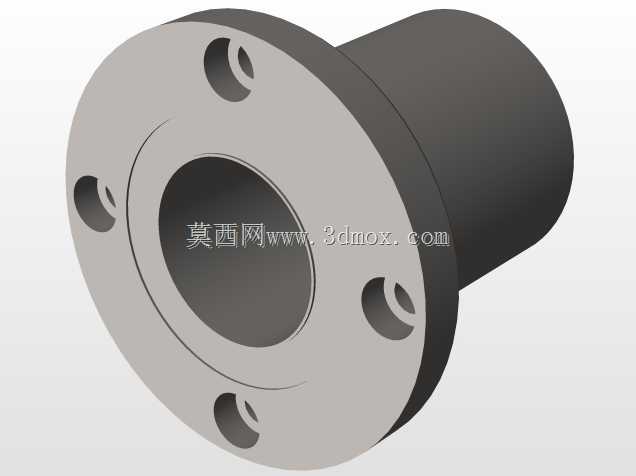

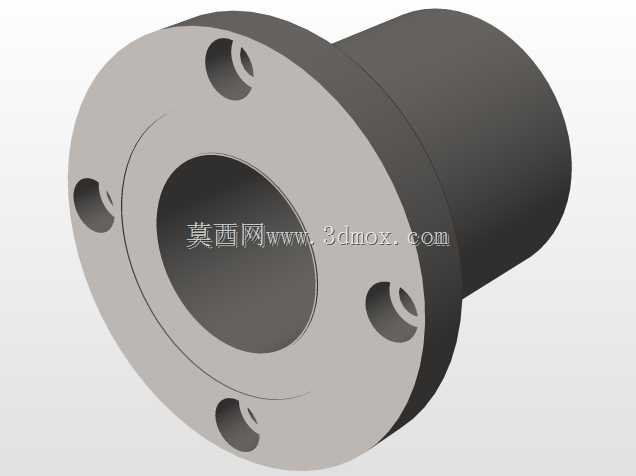

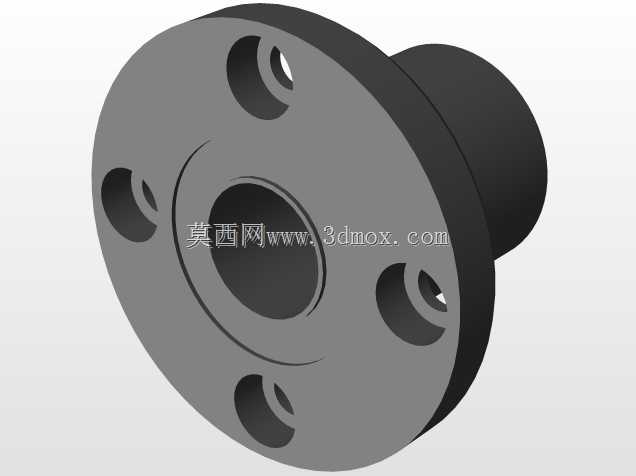

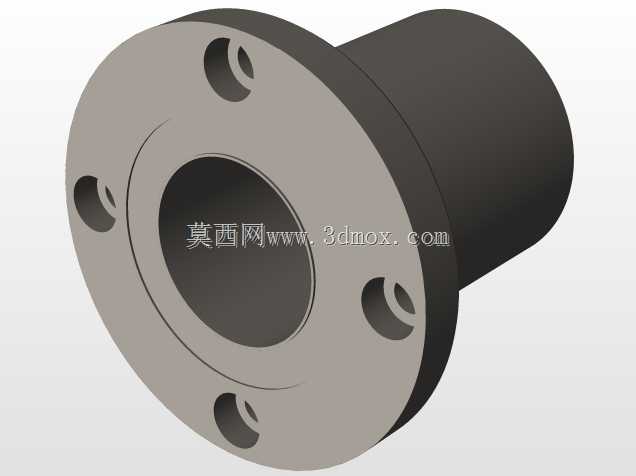

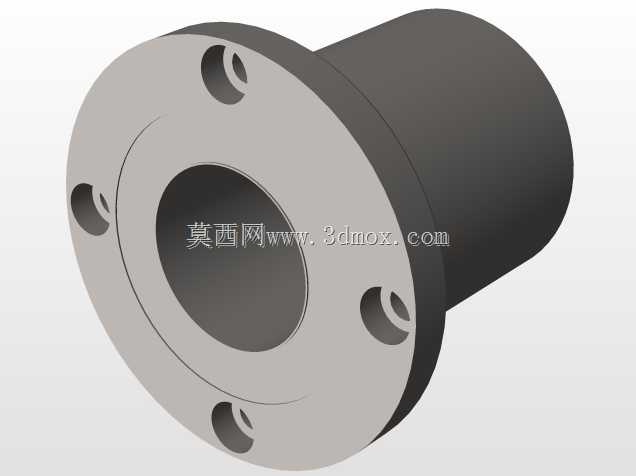

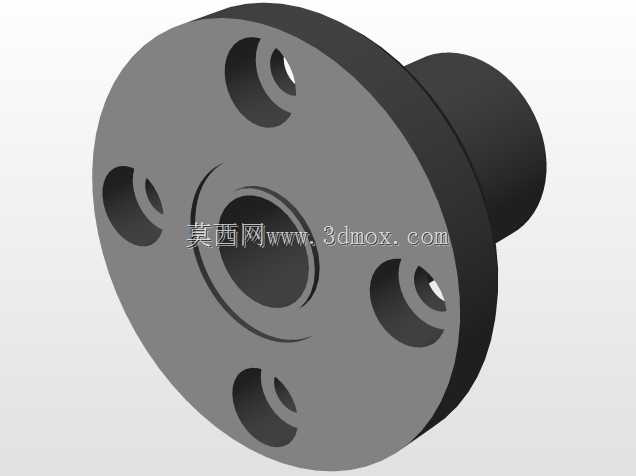

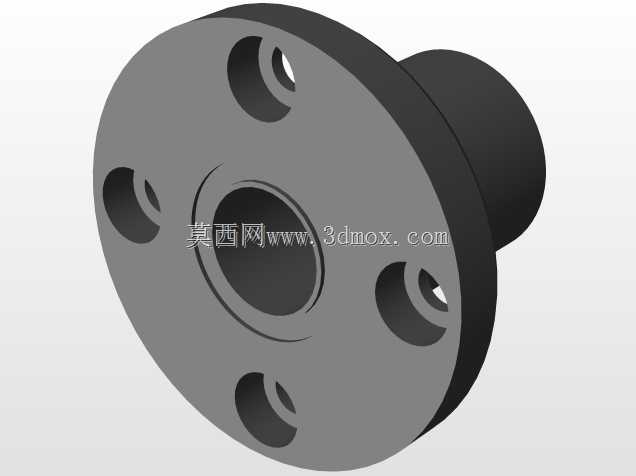

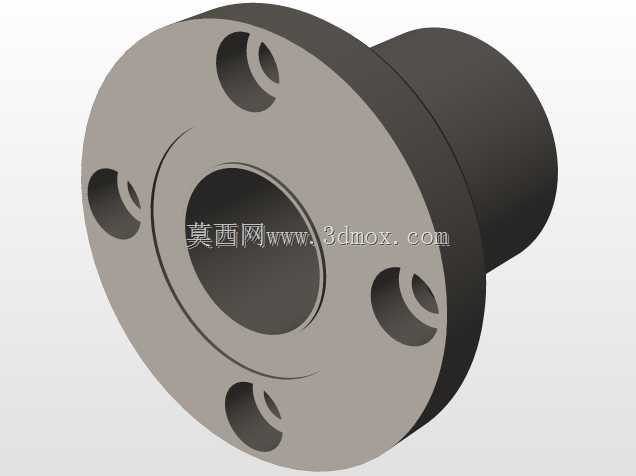

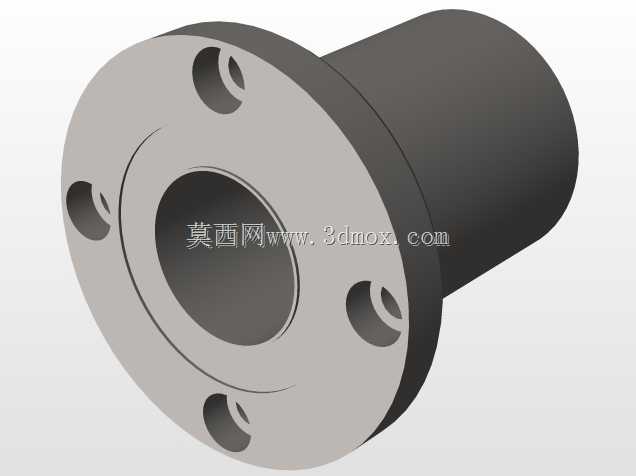

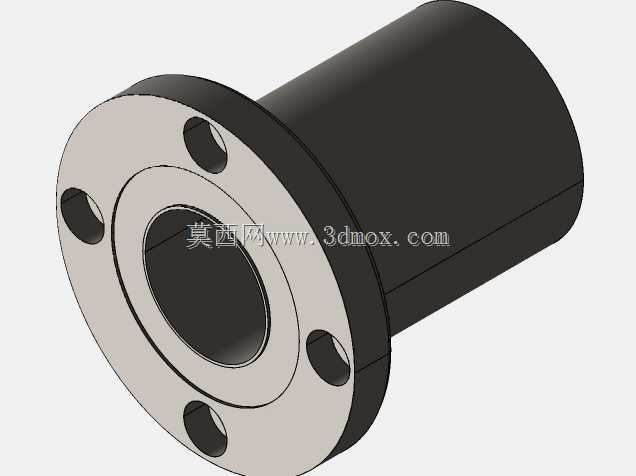

圆法兰侧轴直线衬套轴承结构设计

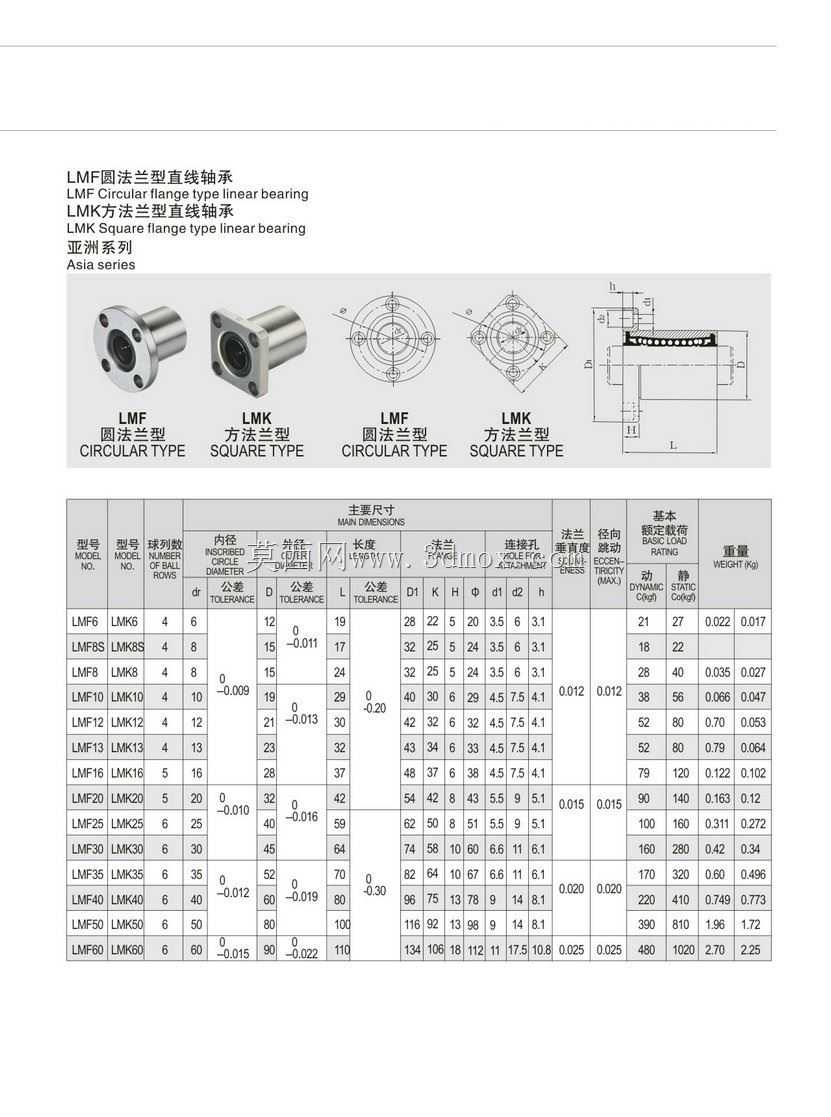

在自动化输送线、精密检测工装、小型模组滑台这类需要做短行程直线往复动作的工位上，这类带圆法兰安装结构的侧轴直线衬套是很常用的支撑导向部件，它的核心作用是给做直线运动的光轴提供低摩擦的滑动支撑，同时通过自身的法兰结构直接完成本体的安装固定，不需要额外设计轴承座的夹持结构，能大幅压缩安装空间的占用。从结构设计逻辑来看，这类衬套把导向支撑段和安装固定段做成了一体化结构，导向段的内孔经过精密研磨，和配套光轴的配合间隙控制在极小的公差范围内，保证轴在往复运动过程中不会出现径向窜动，侧置的轴连接结构可以直接和负载端的连接件对接，省去了额外的轴端转接零件，减少了装配环节的累计误差。法兰盘上均匀分布的三个安装孔，是按照标准安装孔位设计的，安装时只需要在安装基板上加工对应位置的螺纹孔，用内六角螺丝直接锁紧即可，不需要额外做定位止口的精加工，法兰盘的端面和内孔轴线的垂直度经过严格管控，锁紧后能保证衬套内孔和安装面的垂直精度，避免轴运动时出现卡滞。从安装边界来看，这类衬套的径向尺寸只比配套光轴的直径大出一个合理的壁厚范围，法兰盘的外径也控制在紧凑的尺寸区间，在排布多根平行光轴的模组结构里，相邻两个衬套的安装不会出现空间干涉，适合在狭小的设备内部空间里使用。实际选型应用时，要注意衬套的有效支撑长度，支撑段的长度和光轴直径的比例要满足负载工况的要求，如果是侧向负载较大的工位，要优先选支撑段更长的规格，避免轴在运动时出现挠度变形，影响运动精度。衬套的内壁一般会镶嵌自润滑材料，在无额外供油的工况下也能保持稳定的低摩擦系数，适合在洁净车间、食品包装这类不方便频繁加注润滑油的设备场景里使用，日常维护只需要定期清理表面的粉尘碎屑即可，不需要复杂的保养流程。在做三维结构设计时，要注意预留出法兰安装的螺丝操作空间，螺丝的锁紧扭矩要控制在合理范围，避免扭矩过大导致法兰盘变形，影响内孔的圆度，进而导致轴运动时阻力增大。这类衬套的结构设计充分考虑了装配的便捷性，把原本需要轴承座、衬套、压盖多个零件组合的支撑结构集成到一个零件上，减少了装配时的零件数量，也降低了采购和库存的管理成本，在小型自动化设备的直线运动机构里应用非常广泛。
