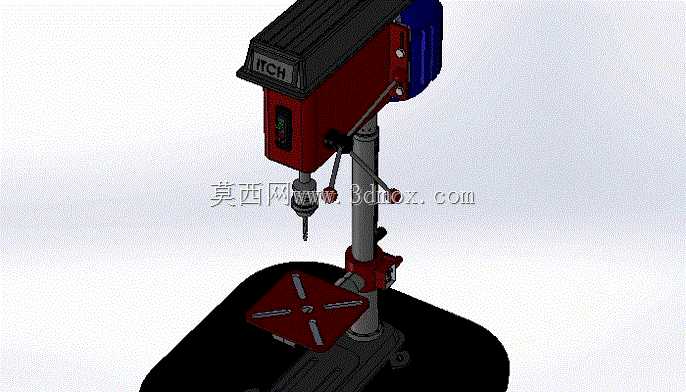

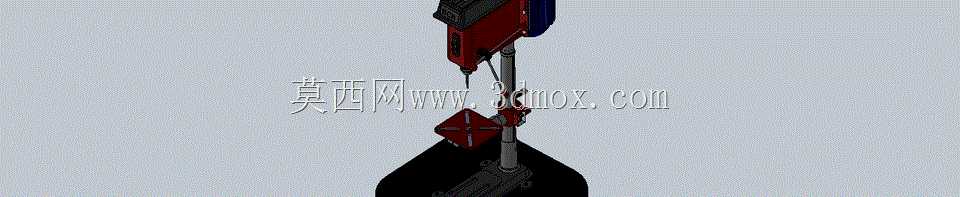

立式台钻工业加工设备三维结构

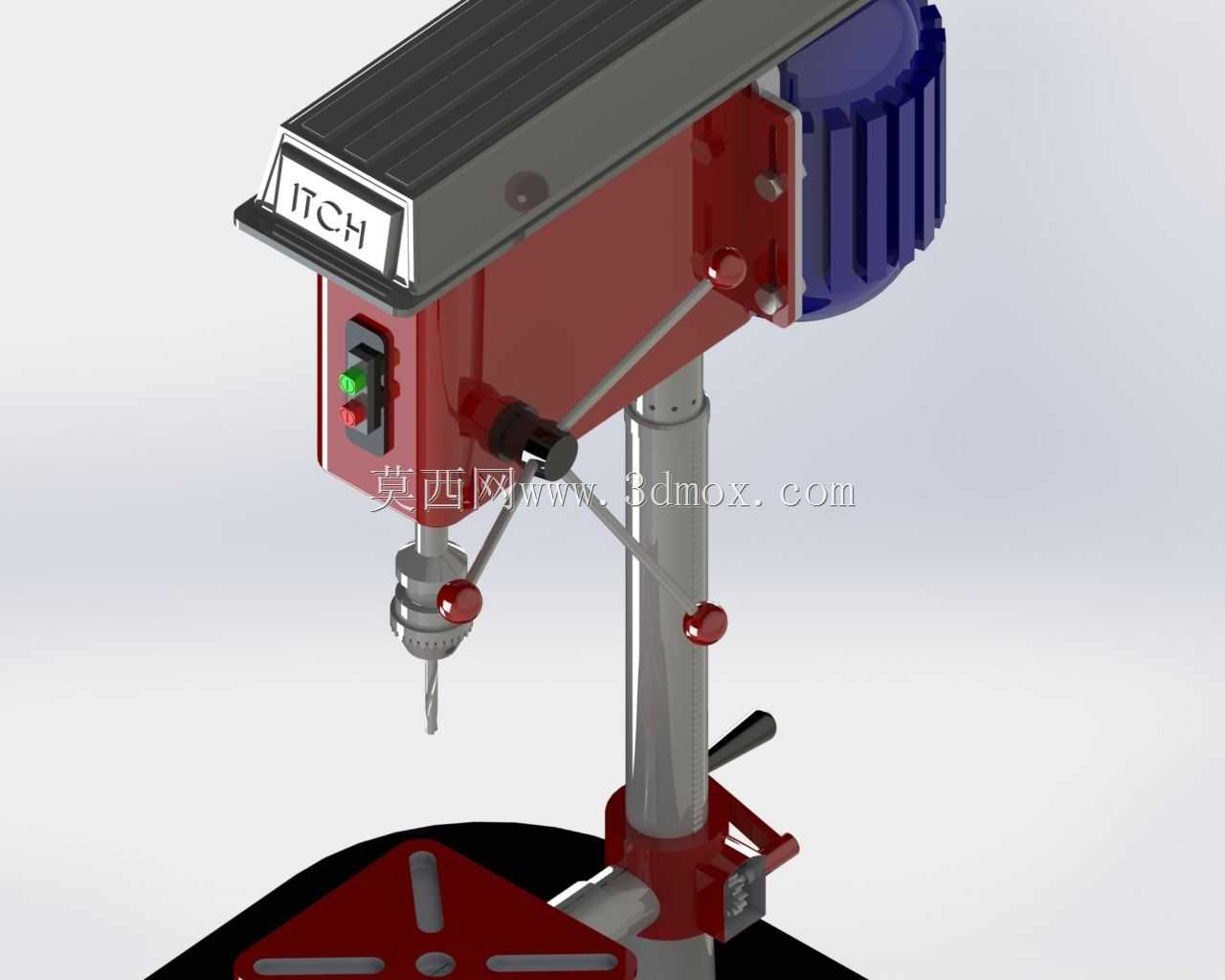

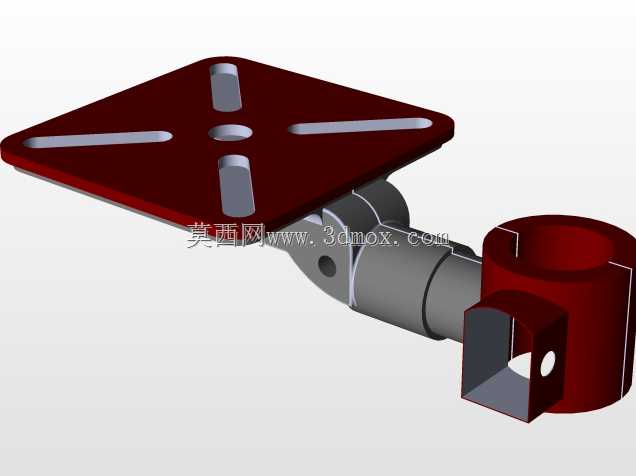

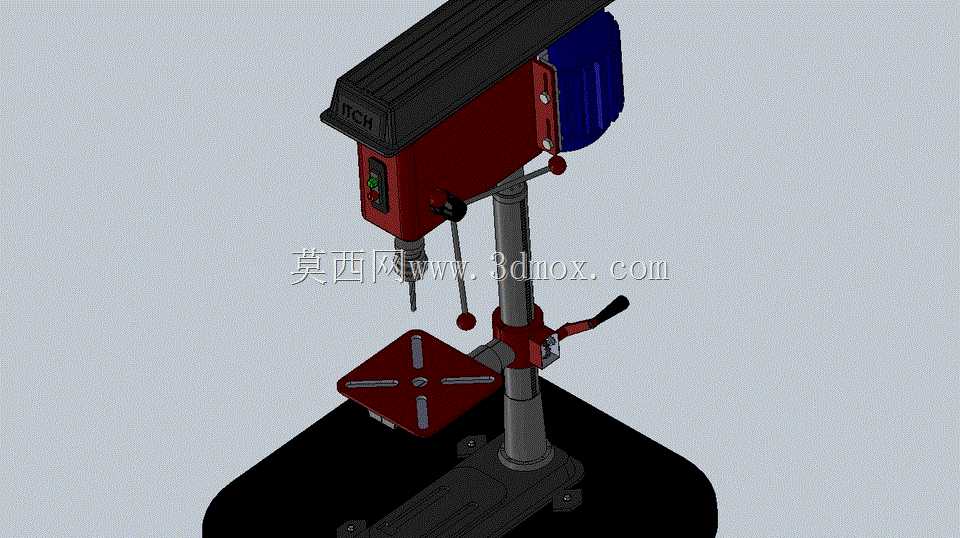

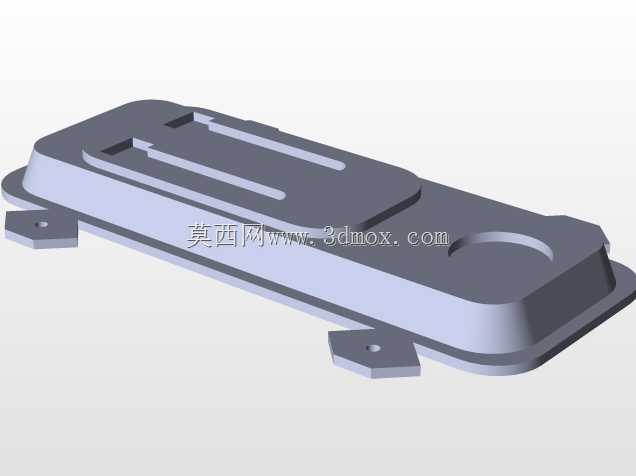

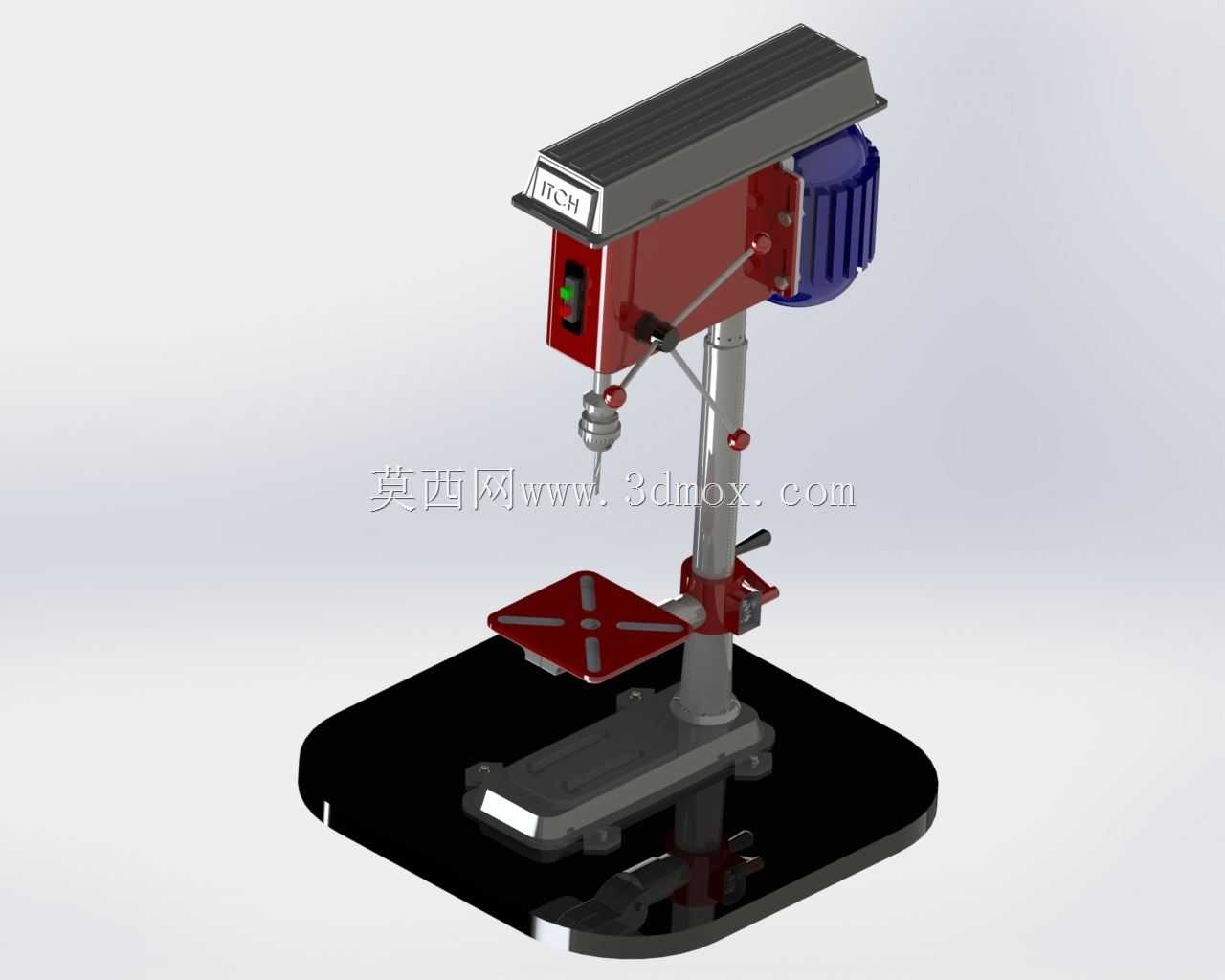

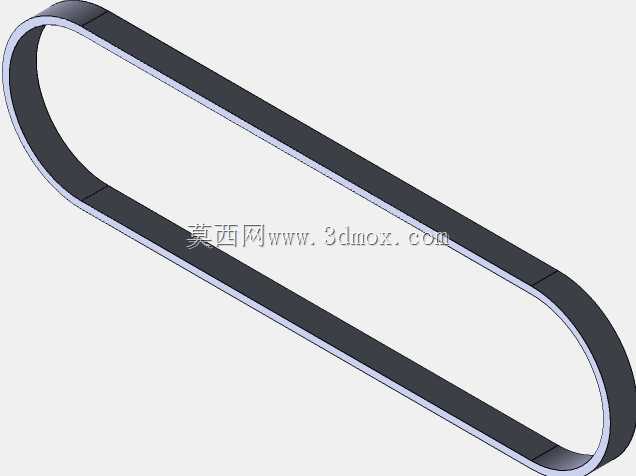

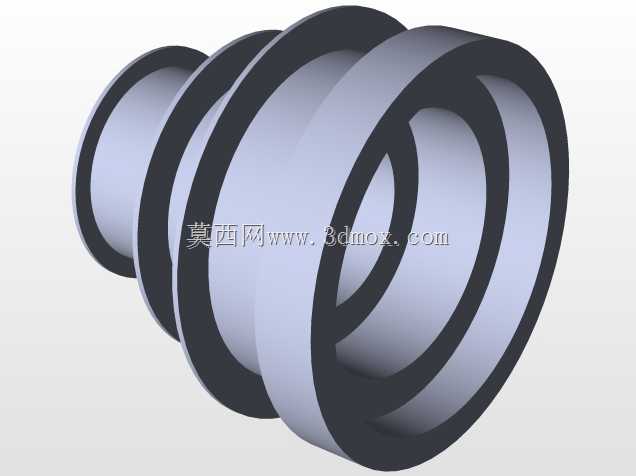

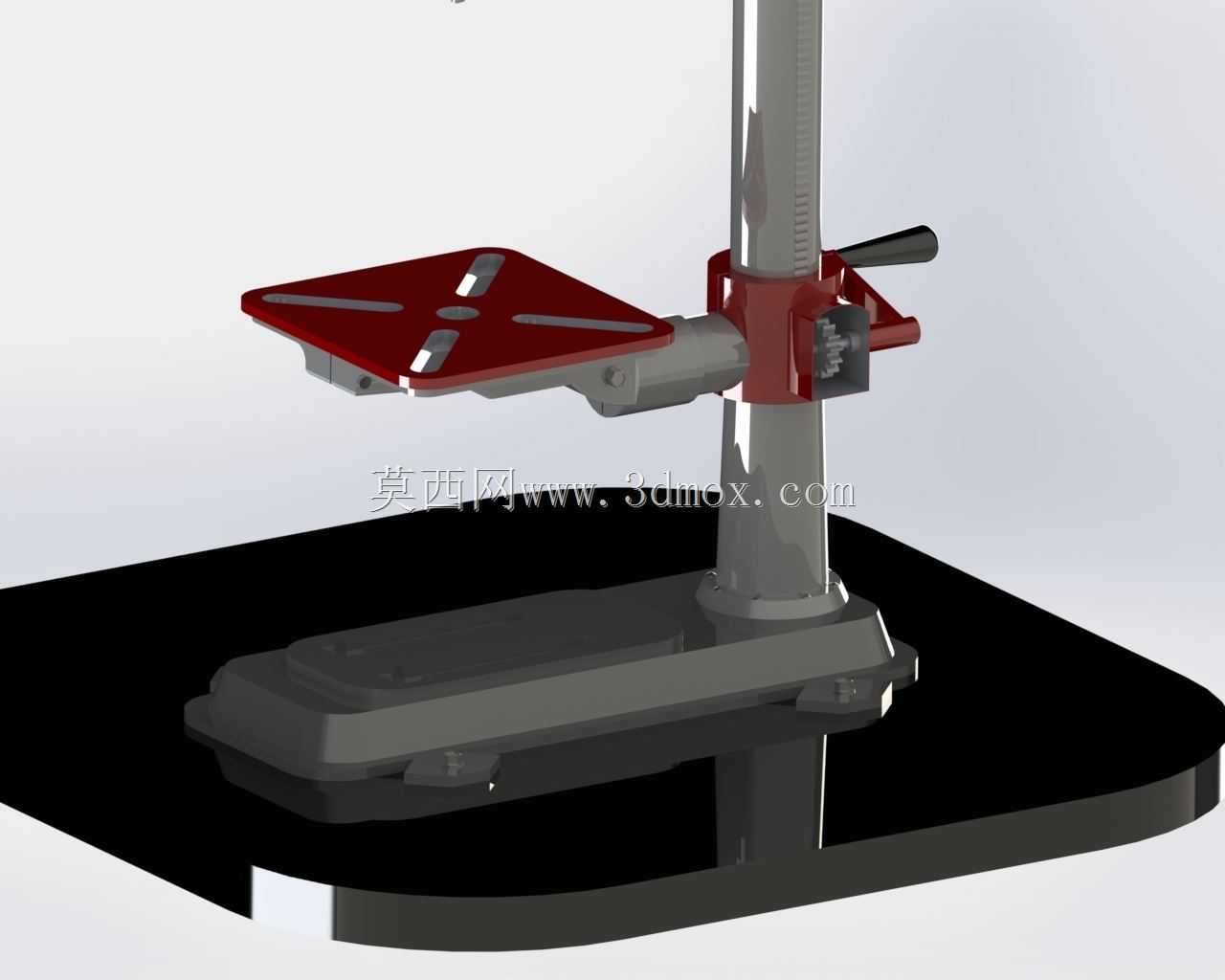

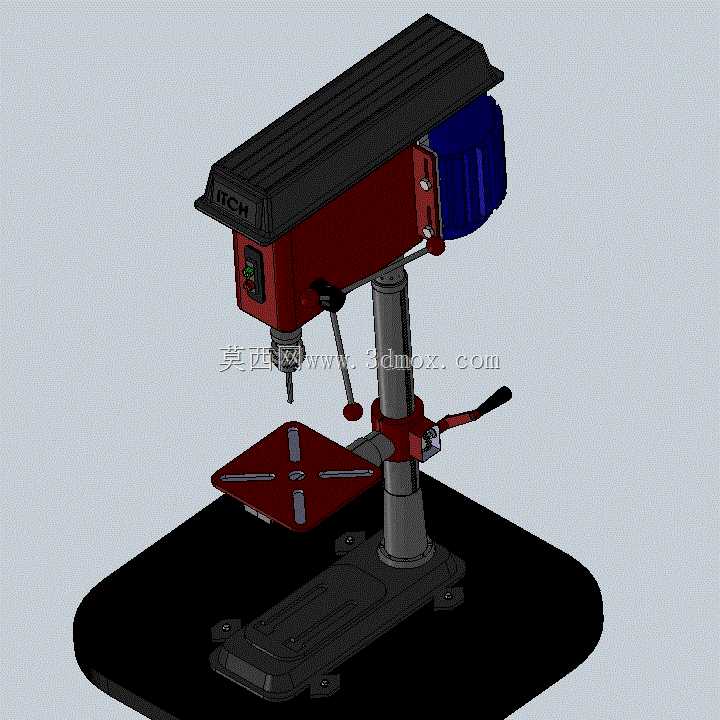

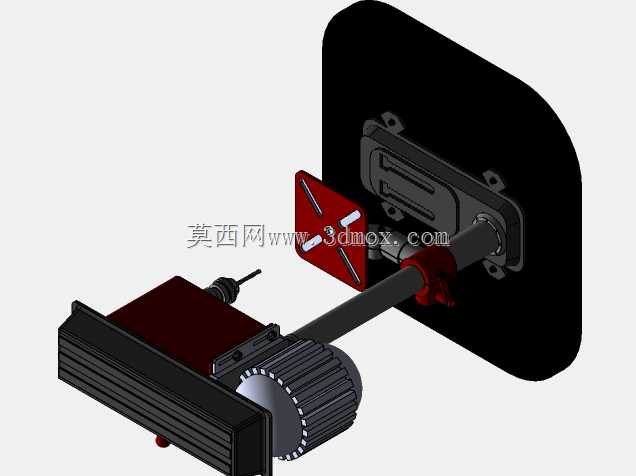

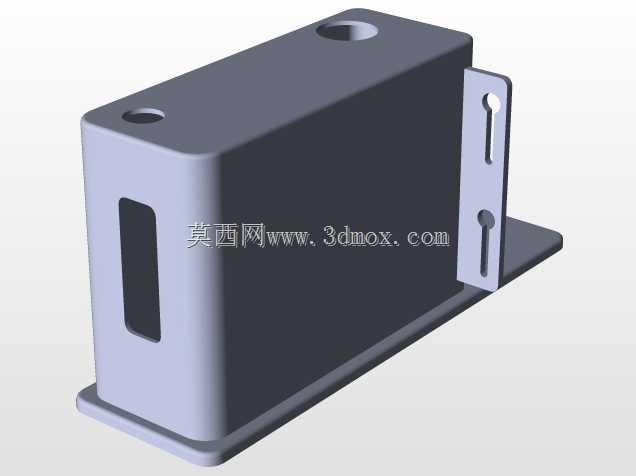

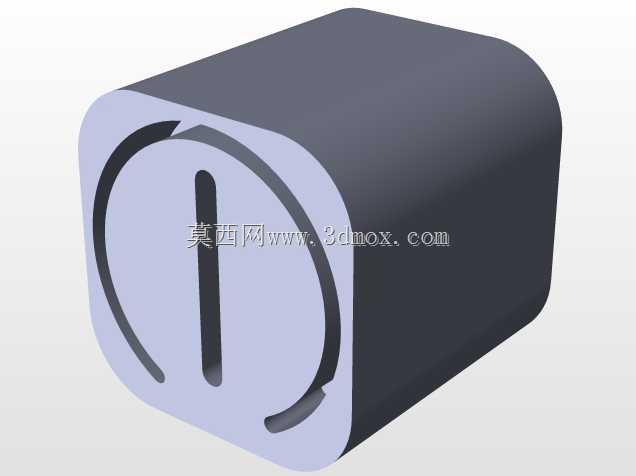

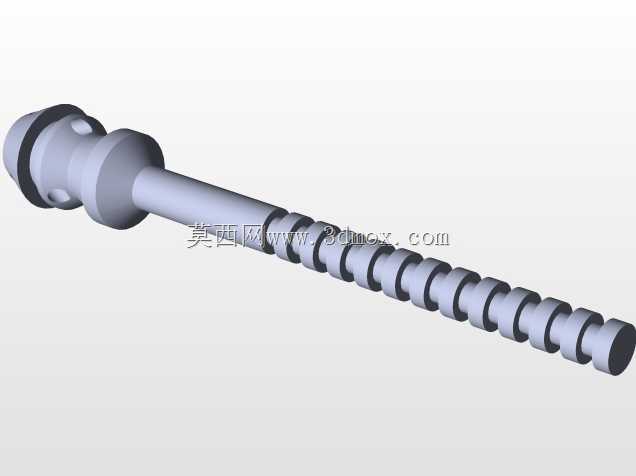

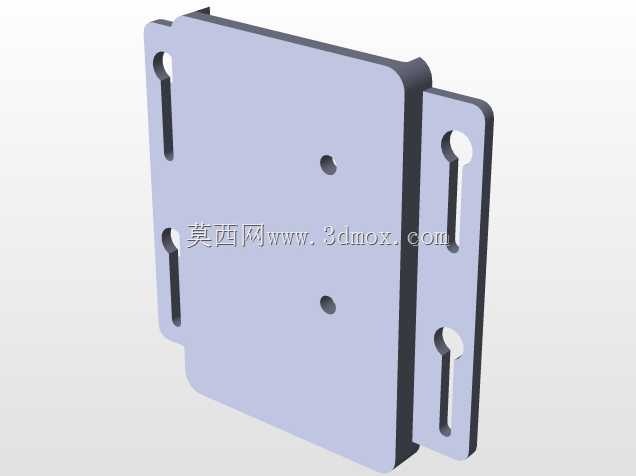

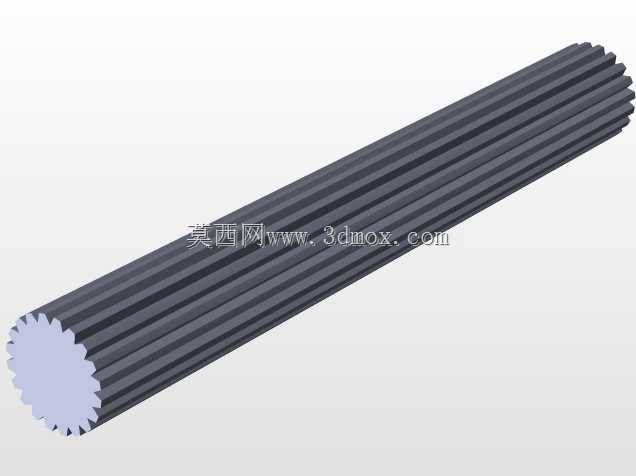

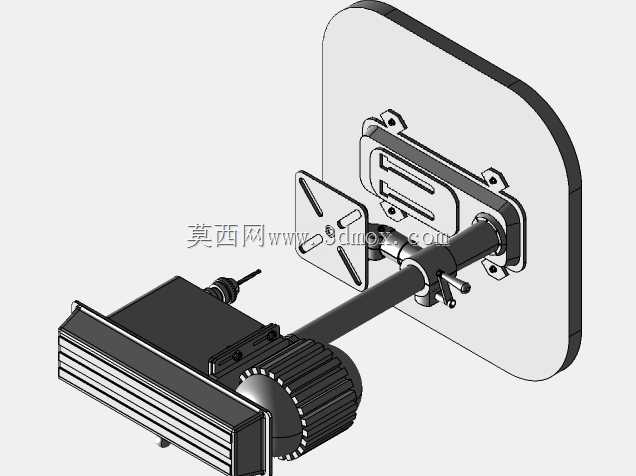

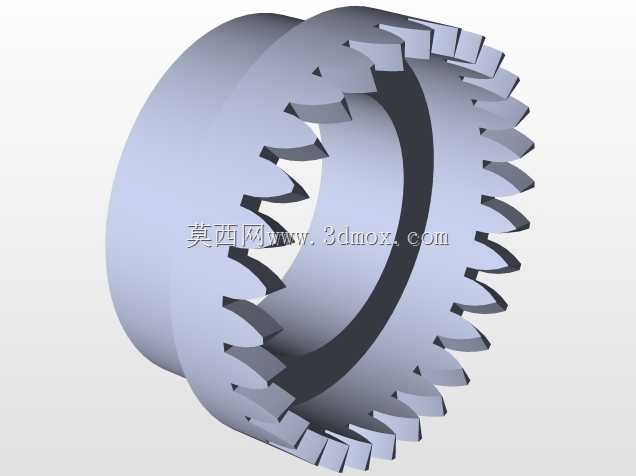

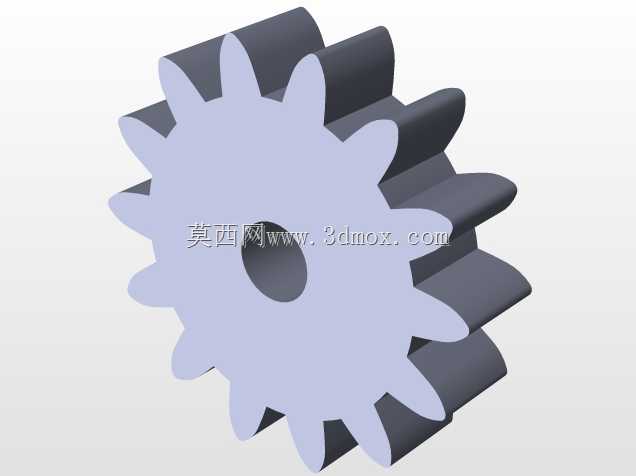

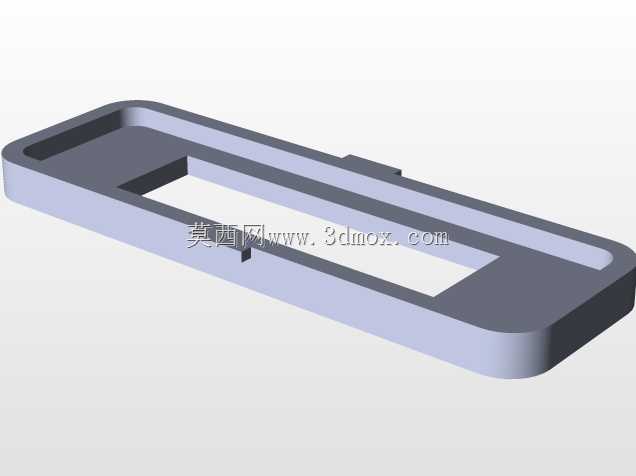

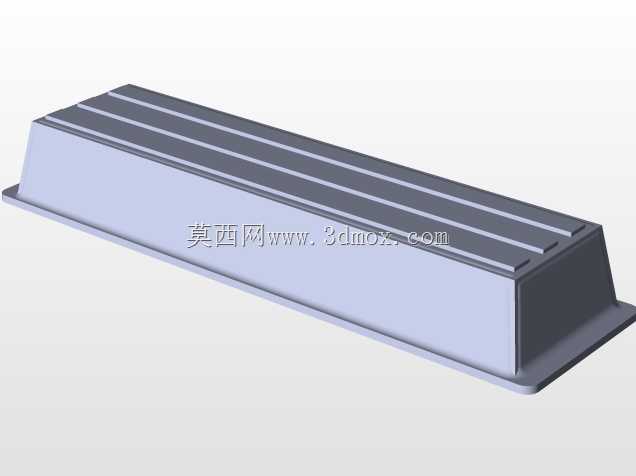

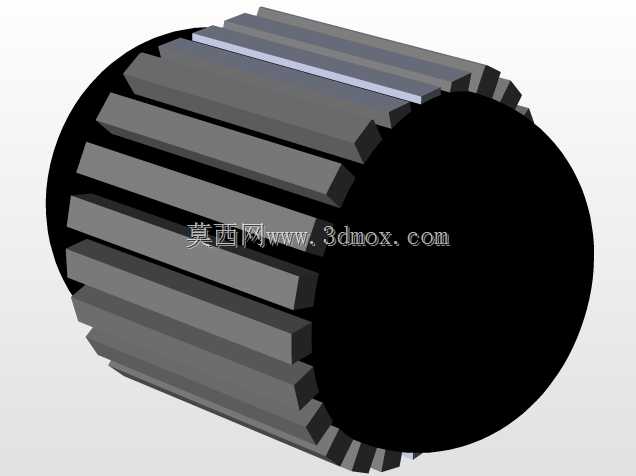

这款立式台钻的三维结构完整还原了台式钻削设备的全部核心构件，从实际车间应用场景来看，这类设备多布置在小型机加工工位、五金维修工段、职业院校实训车间以及小型五金件加工产线旁，承担小尺寸工件的钻孔、扩孔、铰孔、攻丝等常规钻削工序，相比手持电钻，其固定的立柱导向结构能保证更高的加工同轴度，相比大型摇臂钻床又具备占地小、操作灵活、启动快的优势，非常适合单件小批量的小型零件加工场景。从功能特性来看，模型完整复现了设备的进给操作机构、主轴传动系统、工件装夹工作台、立柱支撑结构以及机头动力单元，侧面的操作手柄通过齿轮齿条结构带动主轴套筒实现垂直进给，进给行程的限位结构可控制钻孔深度，避免钻穿工件或超程损伤钻头；工作台表面开设的T型槽用于装夹夹具或工件，可通过锁紧机构沿立柱调整高度，适配不同高度尺寸的工件加工需求，工作台的旋转调节结构还能调整工件的钻孔角度，满足斜孔加工的特殊工况。设计思路上，整体结构遵循台式钻床的经典布局，机头部分内置传动变速结构，可通过皮带轮档位调整主轴转速，适配不同材质工件的钻削参数要求，针对钢材、铝材、塑料等不同加工材质匹配对应的切削速度；电机后置的布局平衡了机头的重心，减少立柱单侧受力带来的形变，保证主轴长期运行的垂直度精度；底座采用厚重的铸铁结构设计，通过自身重量抵消钻削过程中的振动，提升加工过程的稳定性，底座上预留的安装孔可将设备固定在地面或专用工作台上，避免大进给钻削时设备出现位移。从安装边界与尺寸适配来看，这类台式钻床的整体占地尺寸较小，不需要预留大型设备的安装空间，常规的标准钳工工作台即可承载安装，设备的操作高度符合人体工学设计，操作人员站立状态即可完成进给操作、工件装夹、转速调整等全部动作，不需要额外搭建操作平台；主轴中心到立柱表面的距离决定了设备的最大钻孔跨距，也就是可加工工件的最大单边宽度，这一参数是选型时的核心边界条件，模型中完整保留了这一尺寸的结构比例，可直接用于工位布局规划、设备选型参考以及实训教学演示。模型中还还原了设备的安全防护结构，主轴旁的防护挡板可阻挡钻削过程中飞溅的切屑，避免操作人员被切屑烫伤，机头的开关控制单元布置在便于操作的位置，紧急状态下可快速切断设备电源，符合机加工设备的安全设计规范。
