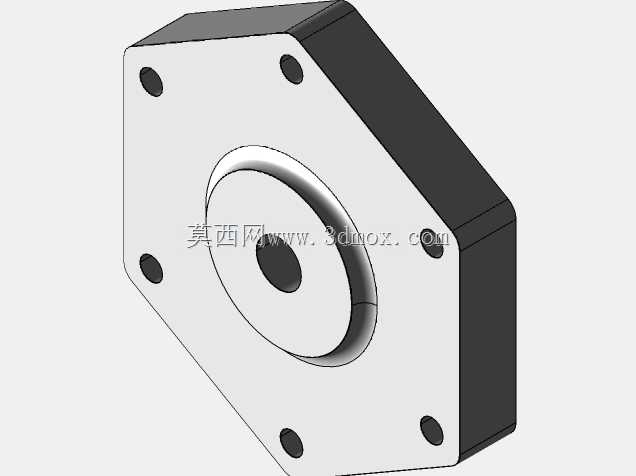

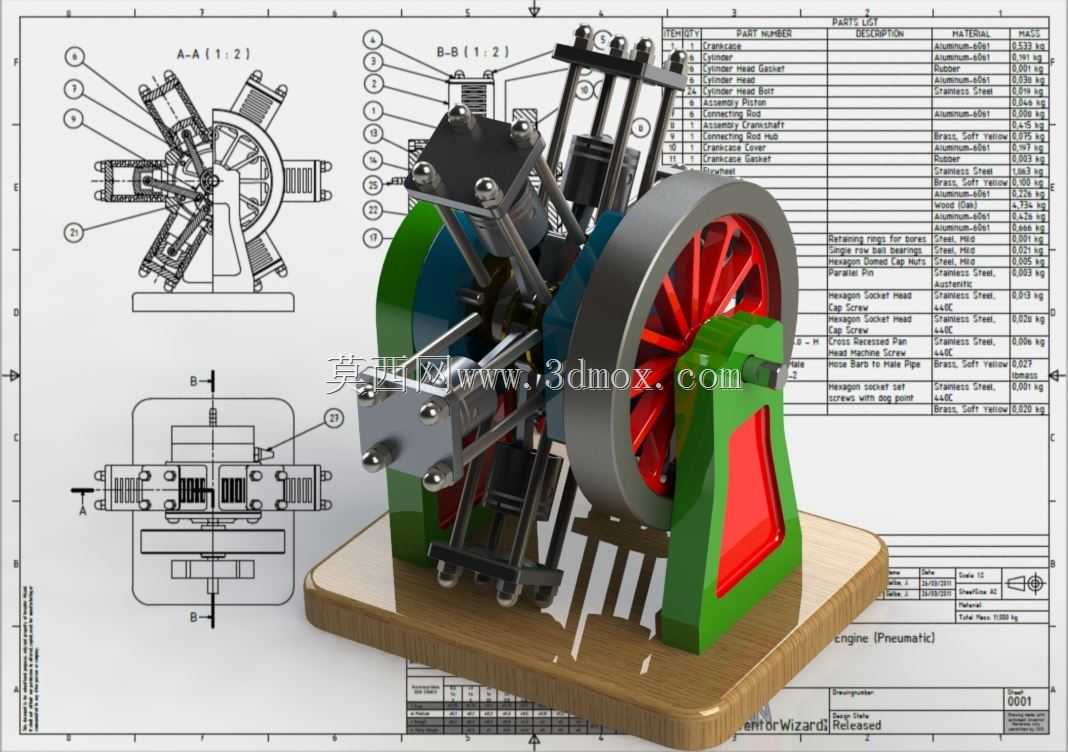

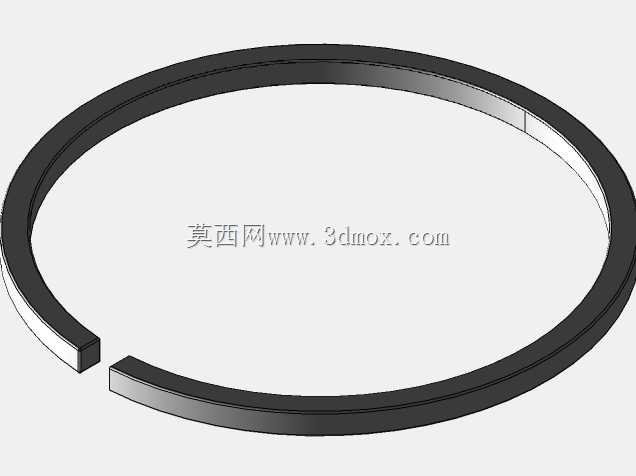

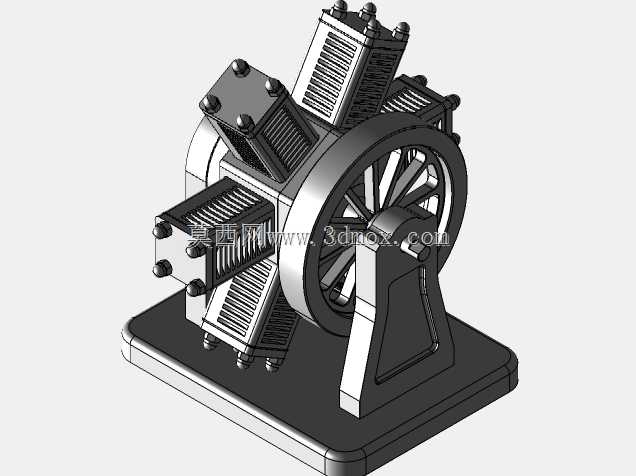

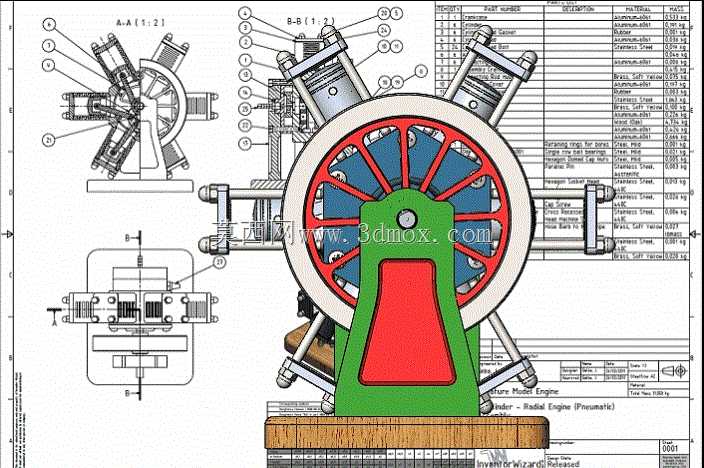

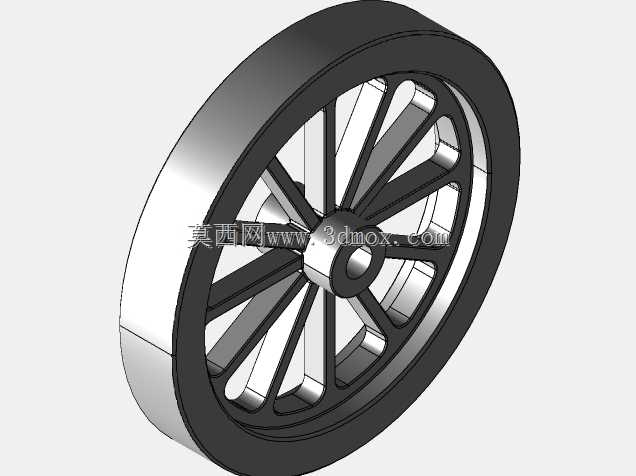

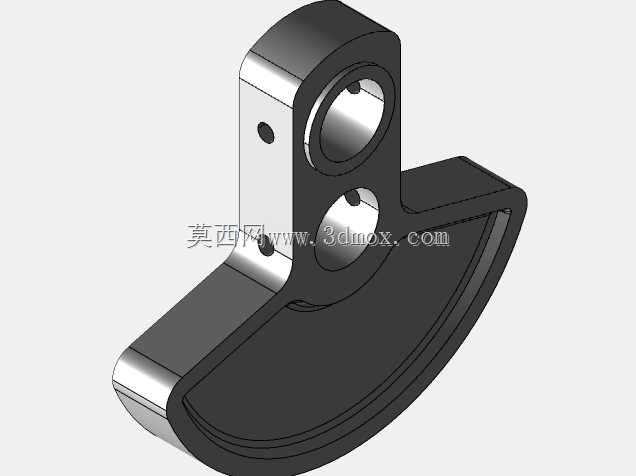

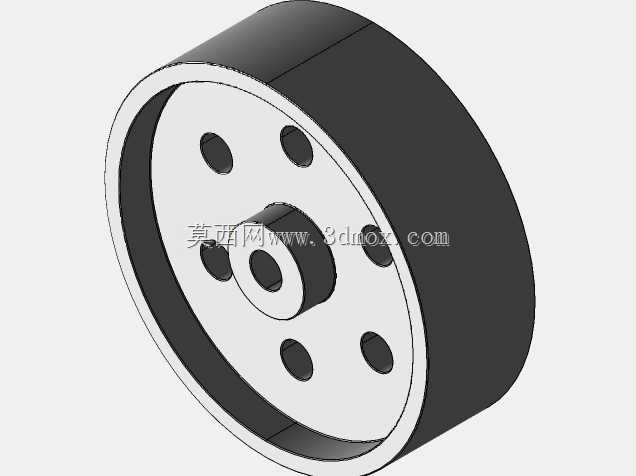

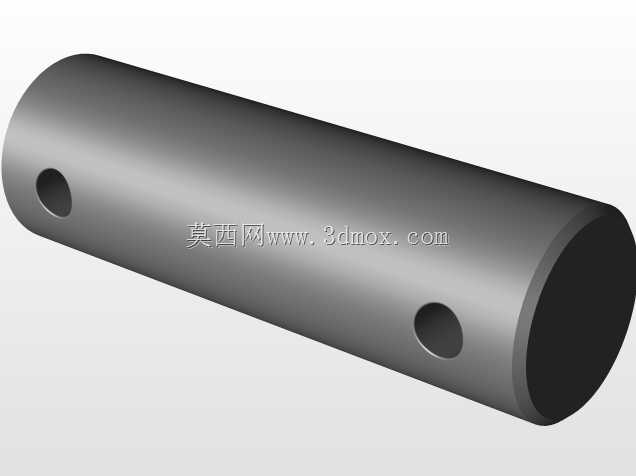

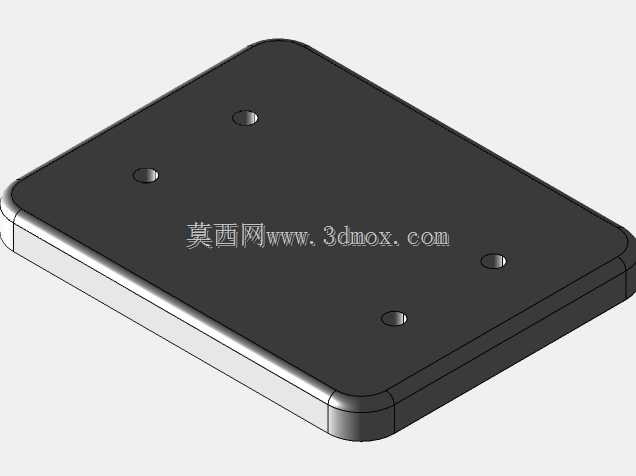

六缸星型排布微型径向动力装置结构

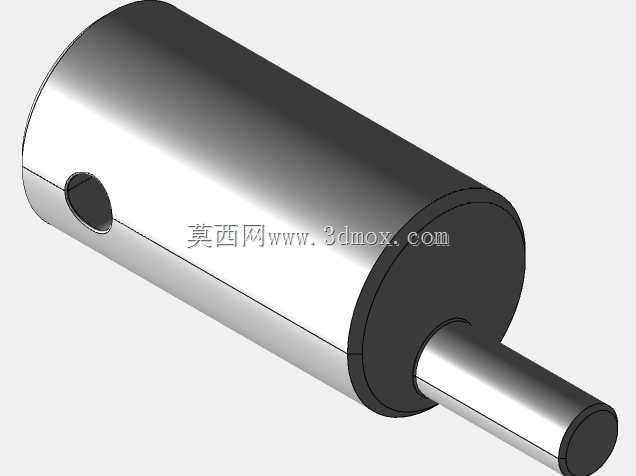

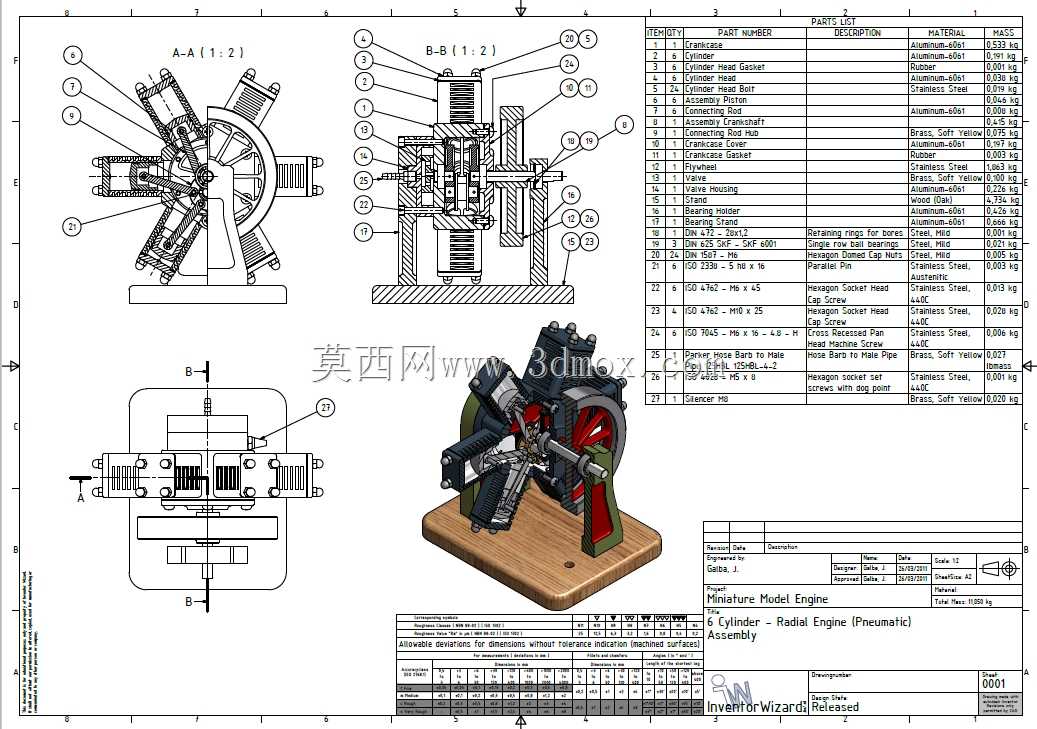

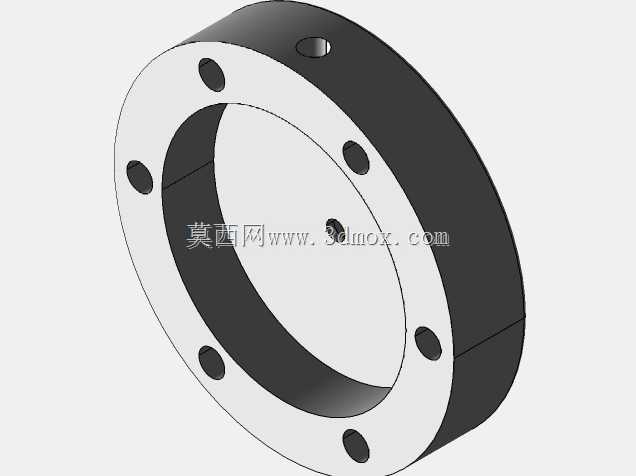

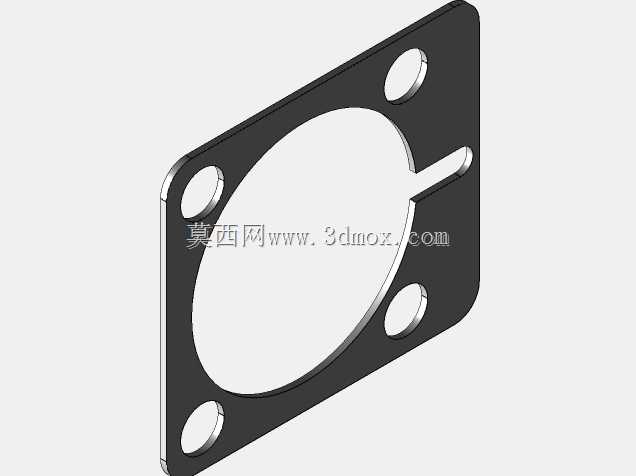

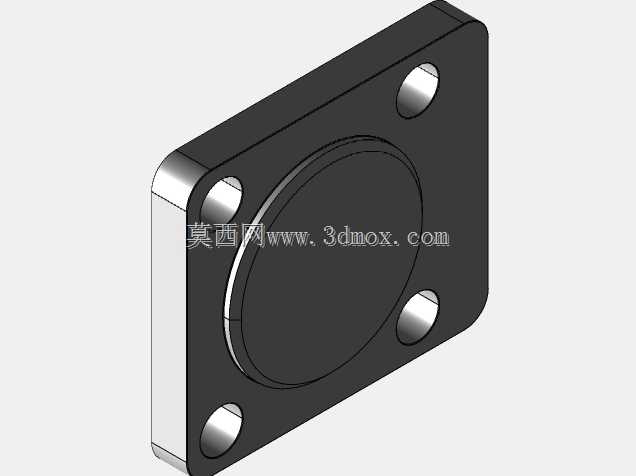

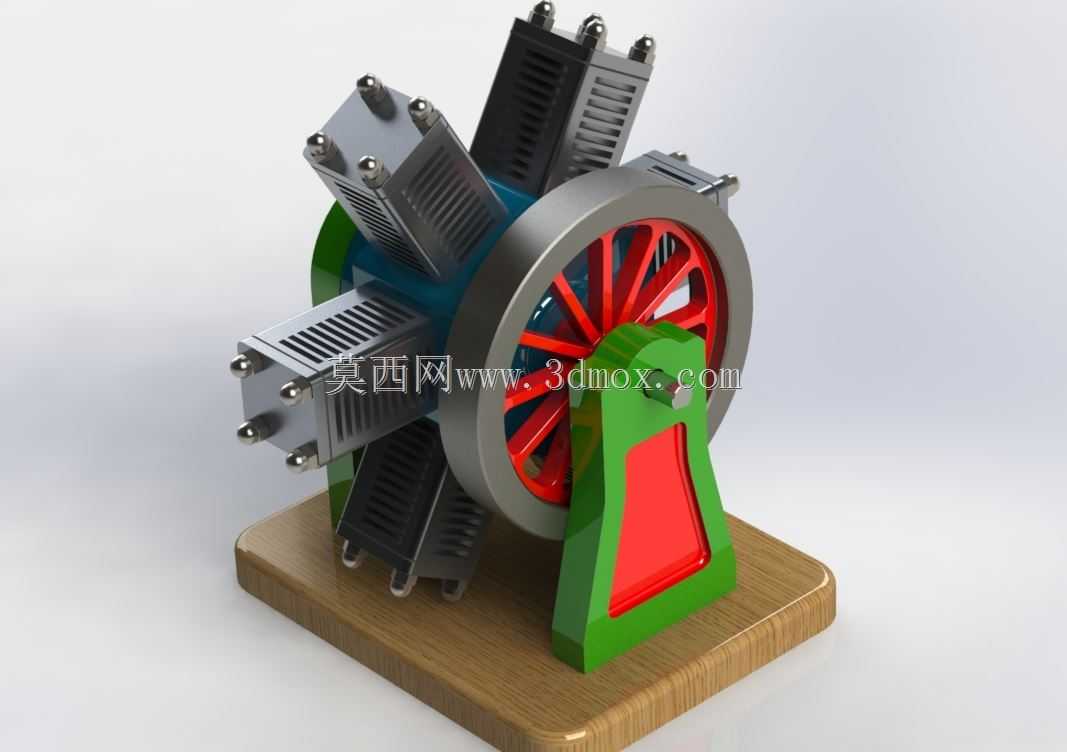

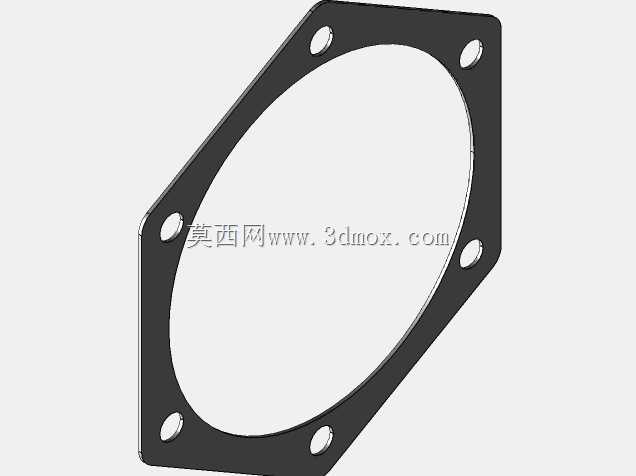

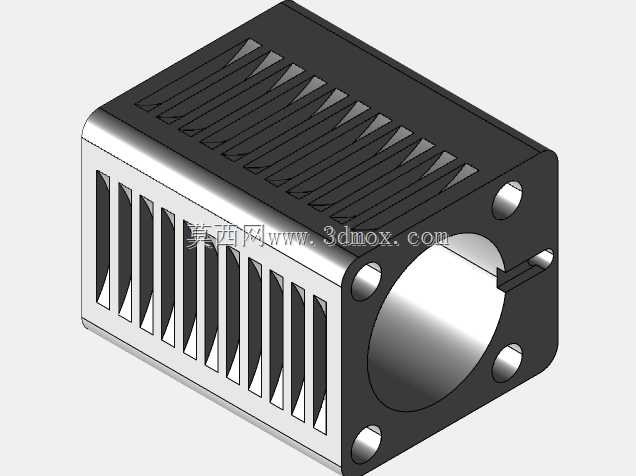

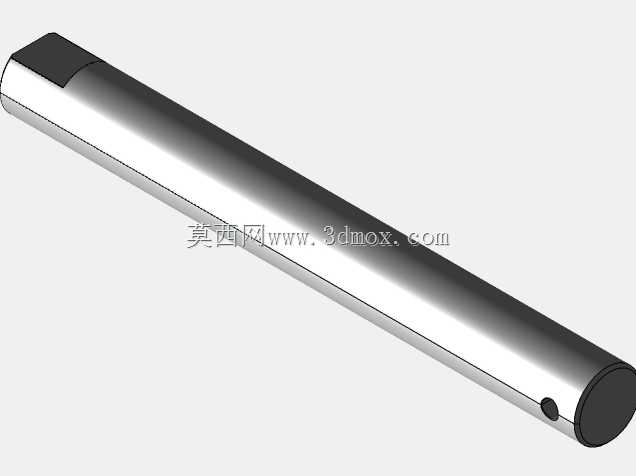

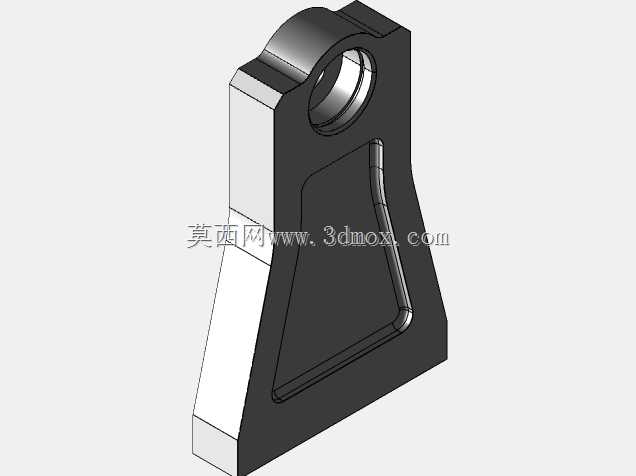

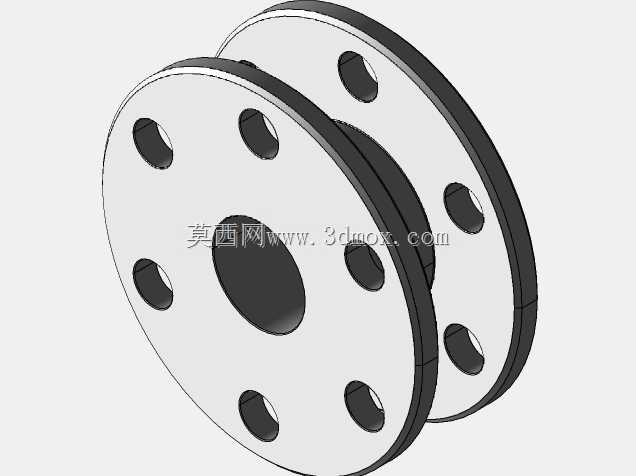

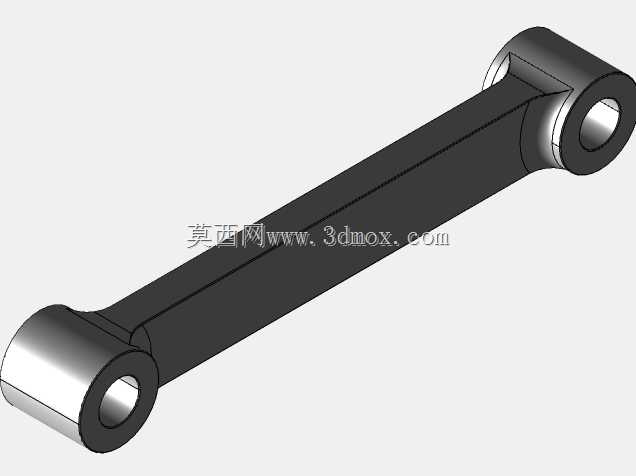

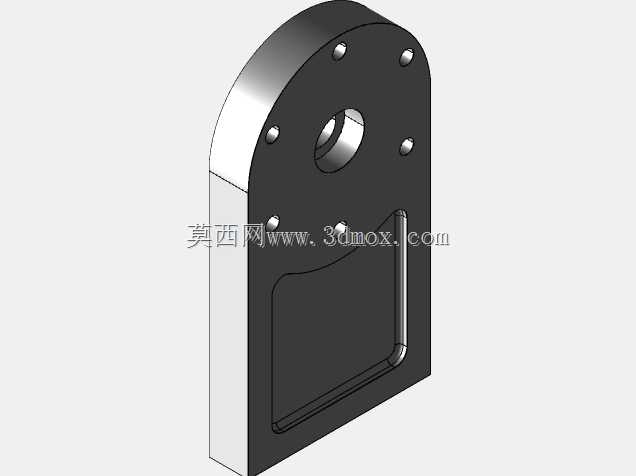

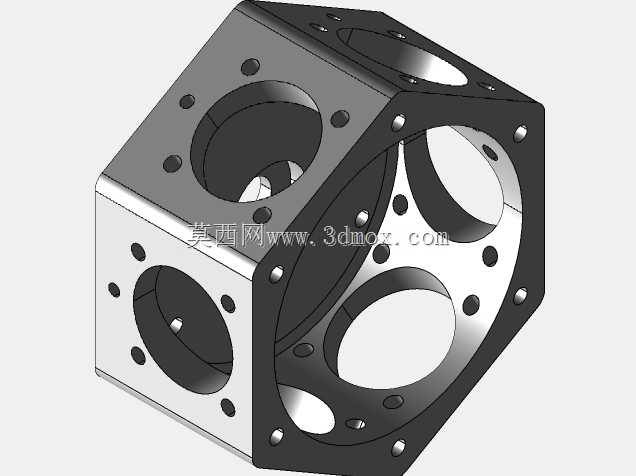

这类微型径向六缸动力结构，最初的应用场景多集中在小型航空模型、科普教学演示台架以及小型气动工具的动力端验证环节，区别于传统直列、V型排布的动力装置，星型径向的气缸布局能在极小的径向空间内集成更多做功单元，同时让曲轴端的输出扭矩波动被多缸交替做功的特性抵消，不需要额外加装大质量的飞轮就能获得平稳的输出特性。从实际用途来看，该结构既可以作为小型内燃机原理的教学演示载体，也可通过调整密封件与配气结构，改造为小型气动马达用于对安装空间有严格限制的轻载驱动场景，比如小型管道巡检机器人的动力输出端、桌面级机械演示装置的动力源。从功能特性上看，六个气缸围绕中心曲轴呈圆周等角度分布，每个气缸的活塞通过连杆直接与中心曲柄销铰接，相比多拐曲轴的直列发动机，整体曲轴长度被压缩到极致，整机的轴向尺寸非常紧凑，同时所有气缸的散热面都直接暴露在外侧，不需要设计复杂的内部冷却流道，依靠自然风冷就能满足持续运转的散热需求，这也是早期航空领域大量采用星型发动机的核心原因之一。在设计思路层面，该结构优先保证了各气缸进排气路径的一致性，所有气缸的配气相位完全对称，不需要针对单个气缸做单独的配气校准，加工装配时的互换性更强；中心支架采用立式支撑结构，底部预留了标准的安装孔位，可直接固定在台架或者设备安装基座上，安装边界清晰，输出轴端的连接尺寸也符合小型动力装置的通用连接规范，不需要额外定制转接法兰就能对接常见的小型负载。从外形尺寸与安装边界来看，整机的最大外径由气缸外端的安装边界决定，轴向厚度仅为单缸的装配厚度加上支架的支撑厚度，在相同排量的微型动力装置中，其占用的安装空间远小于直列排布的同缸数机型，安装时仅需要固定底部的支架安装面，不需要额外在气缸侧方设置支撑点，整体的安装适配性更强。结构上每个气缸的活塞组件、连杆组件都采用模块化设计，单缸出现故障时可以单独拆解更换，不需要完全拆解整机，后期维护的便捷性更高；配气端的结构集成在中心曲轴端，所有气缸的进排气都通过中心配气盘统一分配，管路排布简洁，不会因为多缸布局导致外围管路杂乱，也减少了管路泄漏的风险点。
