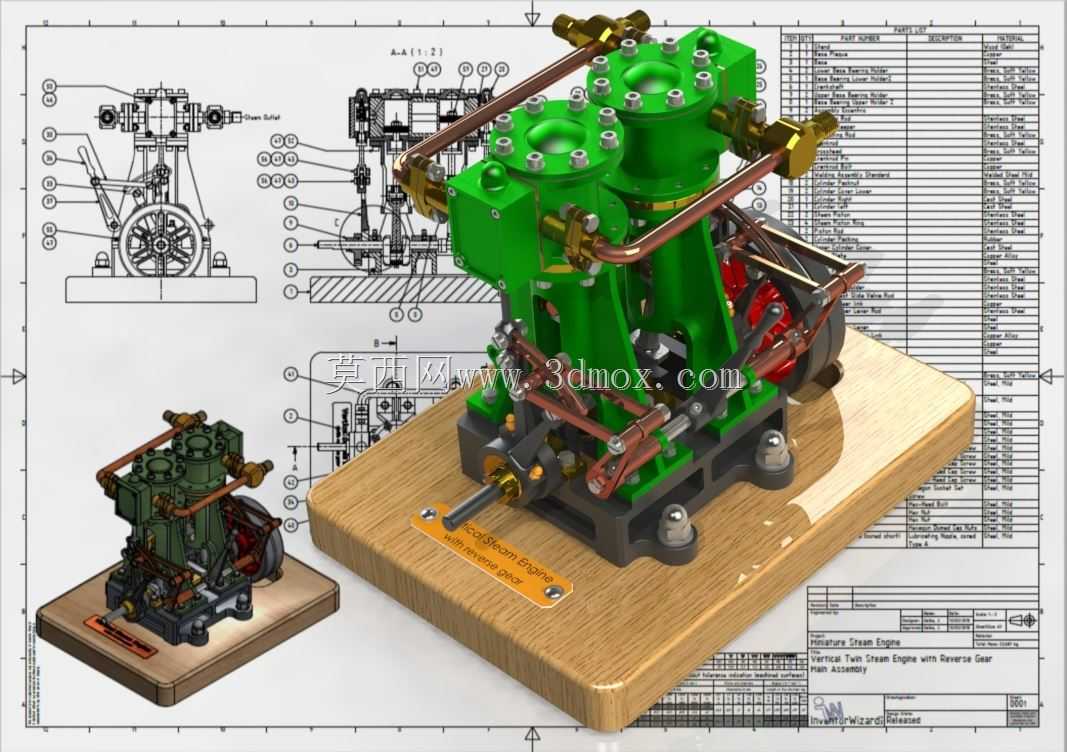

倒挡立式双缸蒸汽动力装置结构

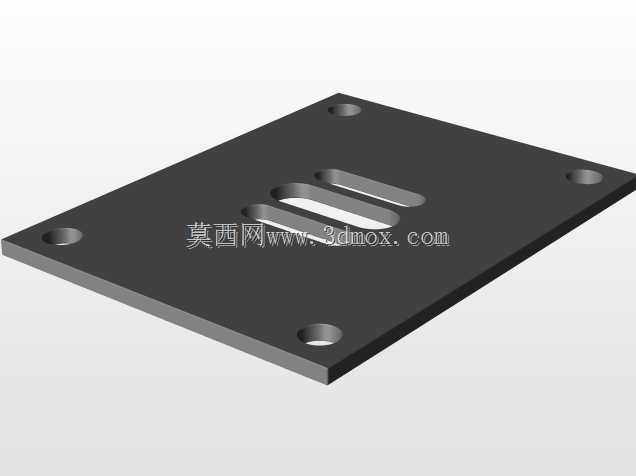

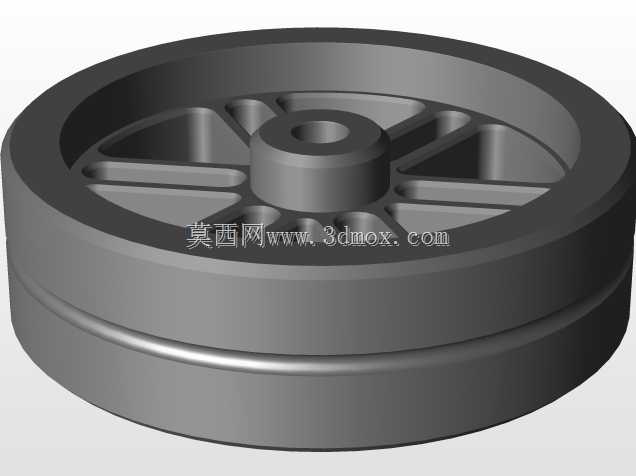

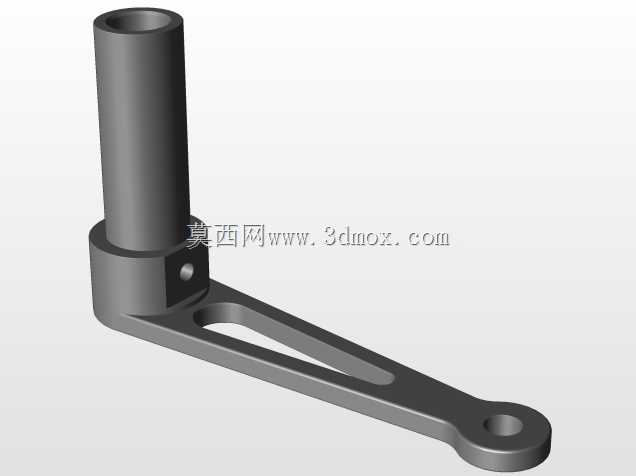

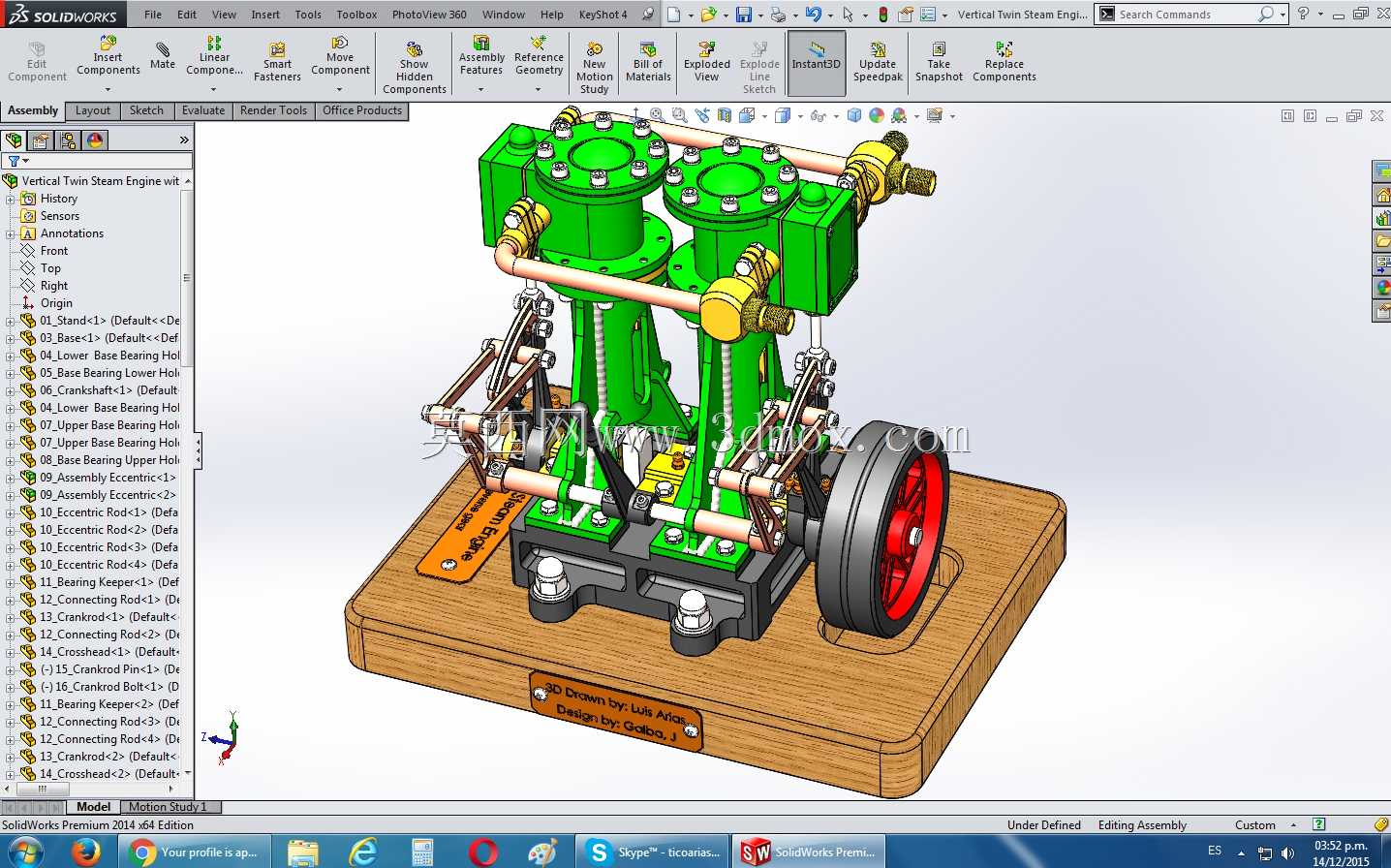

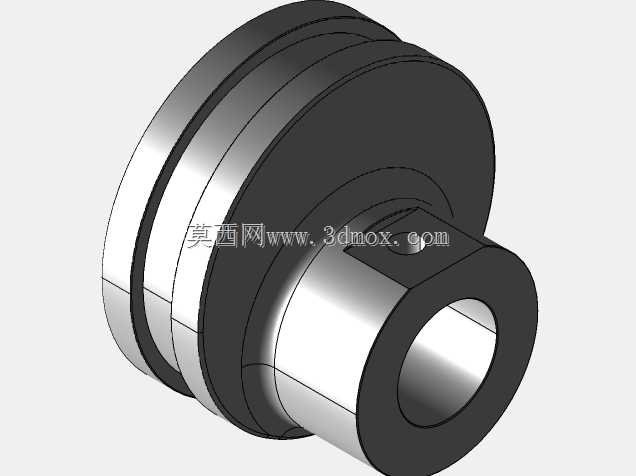

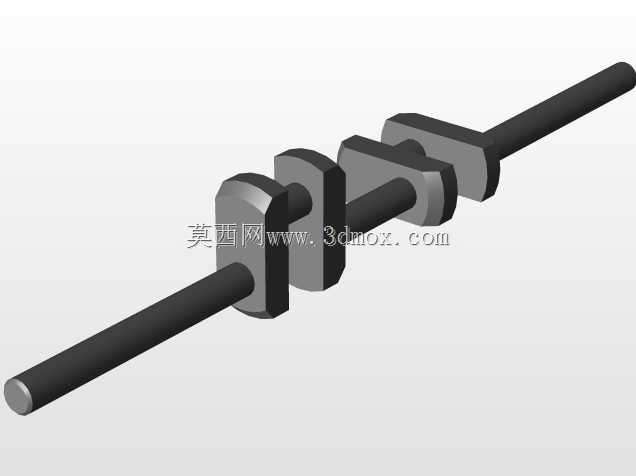

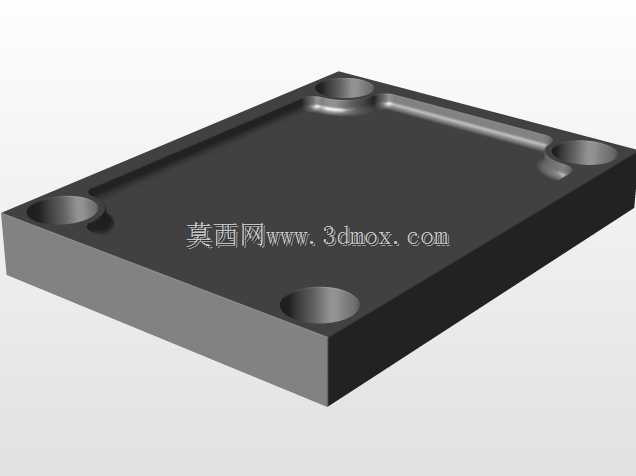

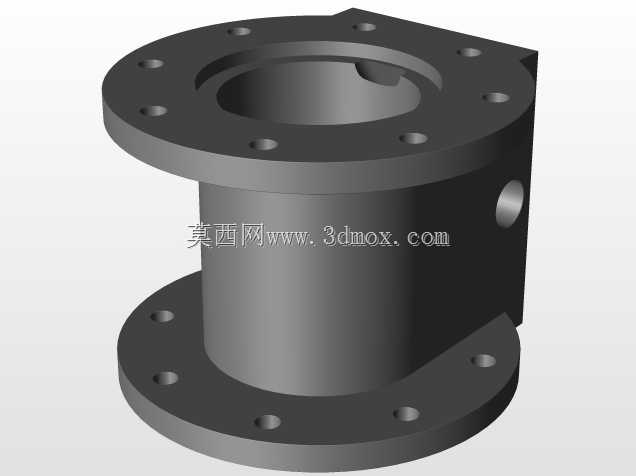

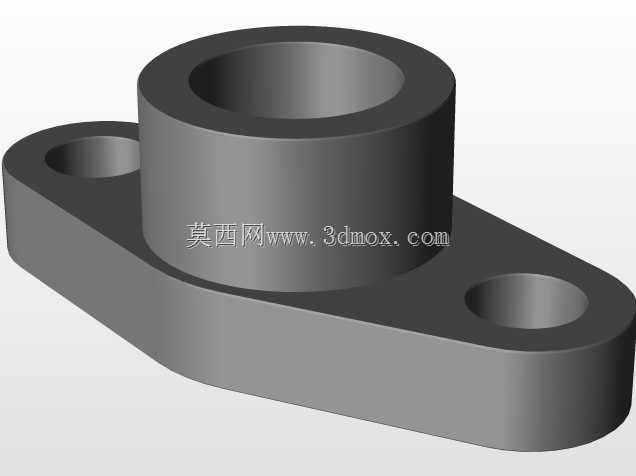

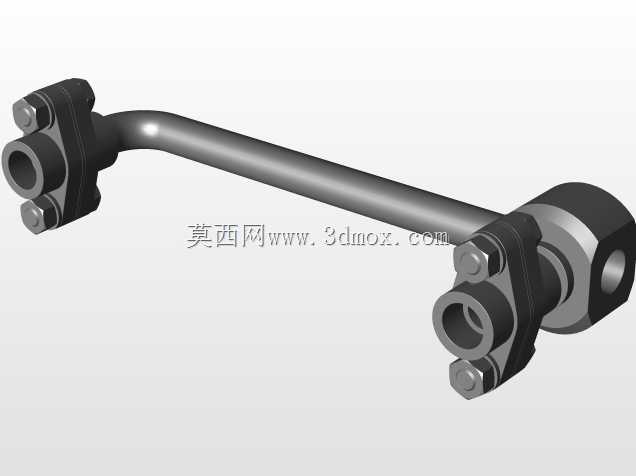

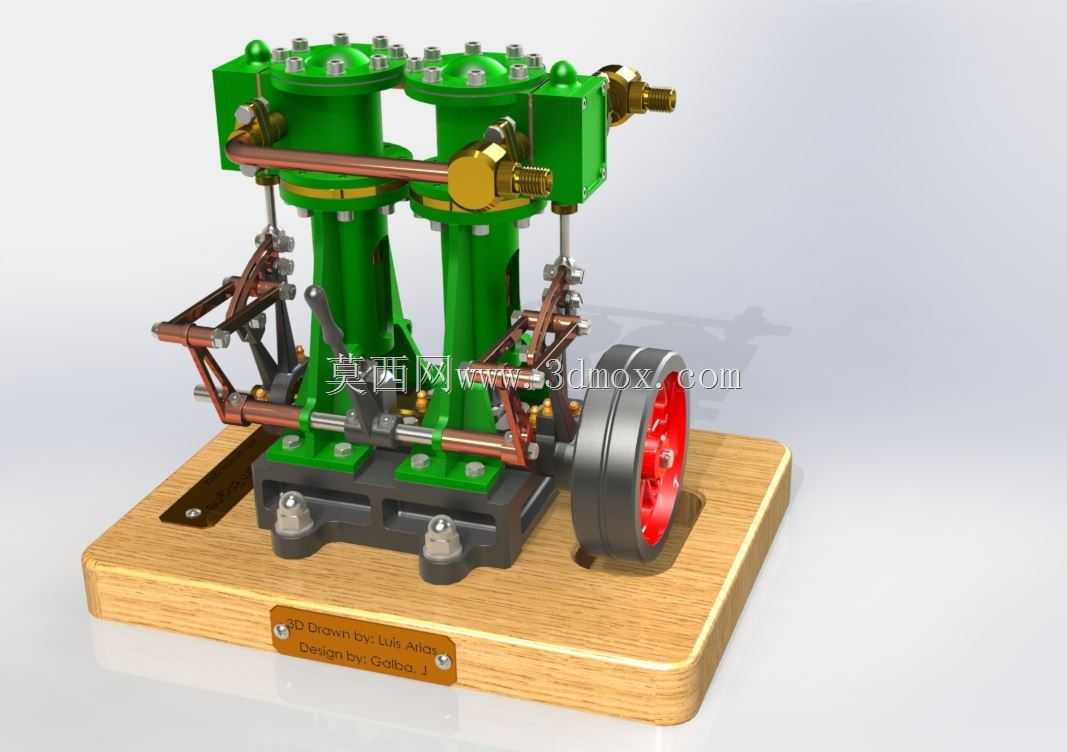

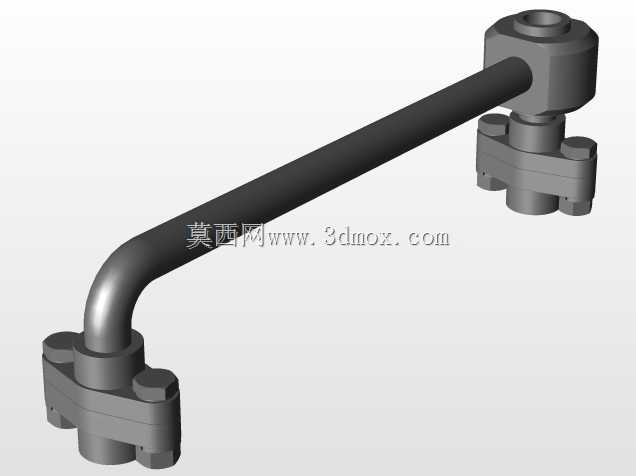

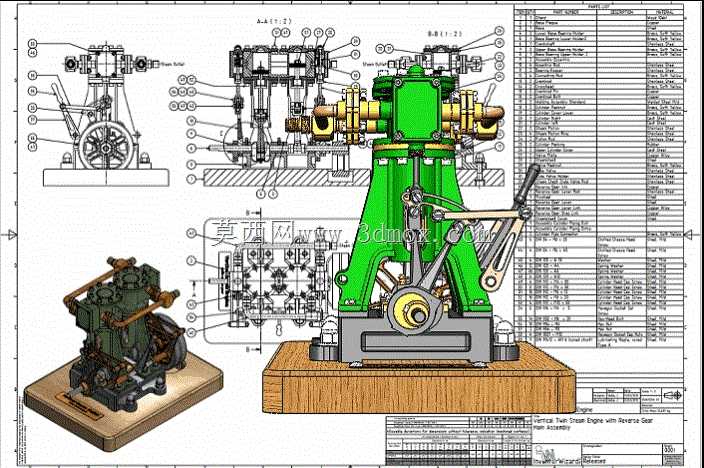

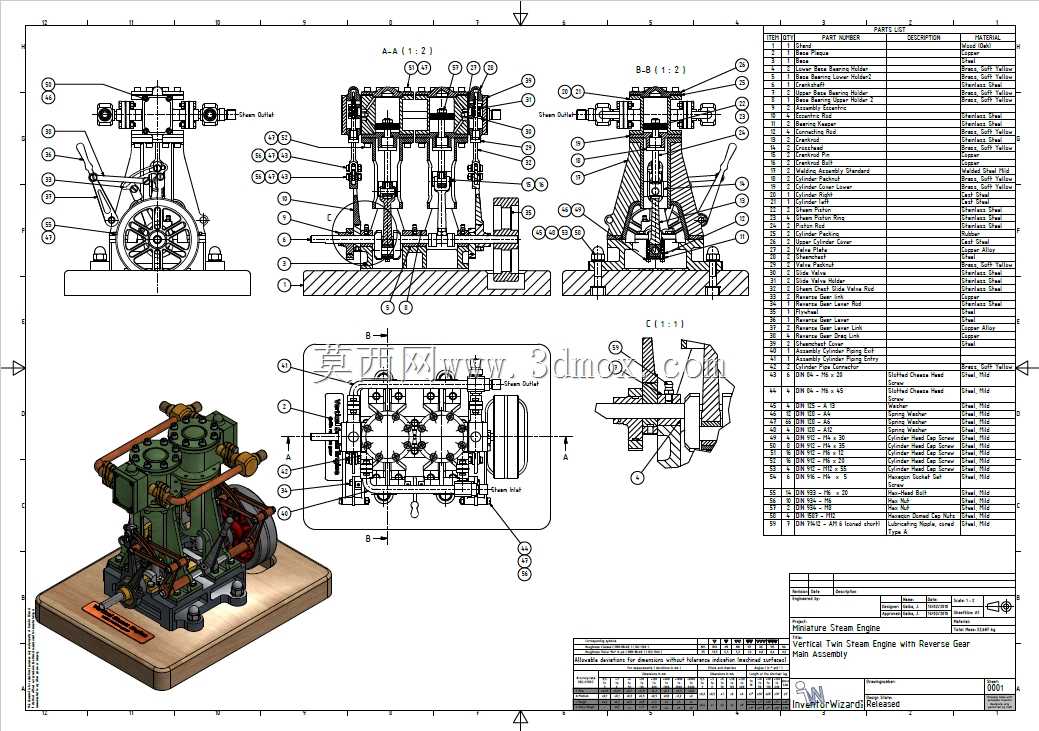

这款立式带倒挡功能的双缸蒸汽动力结构，在小型蒸汽动力应用场景中有着明确的适配方向，常见于复古船舶模型动力配套、小型蒸汽动力演示装置、老式工业机械复刻场景中，区别于单缸蒸汽机的动力输出脉动问题，双缸错相位布置的结构能够让曲轴转动过程中始终有至少一个气缸处于做功行程，大幅降低动力输出的波动，让整套动力运转更平顺。从结构设计逻辑来看，整机采用立式安装布局，气缸垂直布置在曲轴箱上方，能够有效压缩整机的横向安装空间，对于安装面尺寸受限的小型载具、演示台架来说适配性更强，底部的木质安装基座在实际工程应用中可替换为金属安装底座，预留的安装孔位可直接匹配标准机架的安装螺孔，安装边界可根据配套场景调整底座固定孔的跨距，不需要改动上部核心动力结构。倒挡机构的设计是这套结构的核心特点，通过操纵侧部的换向手柄，可改变配气机构的气门开合时序，让蒸汽进入气缸的腔室发生切换，无需额外加装反转齿轮组即可实现动力输出轴的转向切换，省去了外置换向机构的传动损耗，也让整机的结构集成度更高，在小型船舶应用场景中，可直接通过操纵手柄实现前进、倒退的动力切换，操作路径更短，响应速度更快。整套结构的配气管路、曲柄连杆机构、飞轮部件都做了集成化设计，曲轴端的飞轮兼顾了储能稳定转速的作用，在蒸汽供给压力波动时，能够依靠飞轮的转动惯量维持转速稳定，避免出现停机或者转速骤变的问题。气缸外部的加强筋结构既提升了缸体的结构强度，也能在运转过程中辅助散热，降低缸体过热导致的密封件失效风险。从建模细节来看，所有运动部件的配合间隙都按照实际装配公差预留，活塞与缸壁的配合、曲轴与轴承座的配合、换向拨叉与配气轴的配合都符合实际机械装配的公差要求，可直接用于结构验证、3D打印实物装配、动力演示模型制作等场景，对于蒸汽机爱好者、小型动力装置研发人员来说，能够直接参考其结构逻辑完成实物搭建，也可在此基础上调整缸径、行程参数适配不同的蒸汽压力与动力输出需求。
