卧式斯特林外燃热力发动机结构

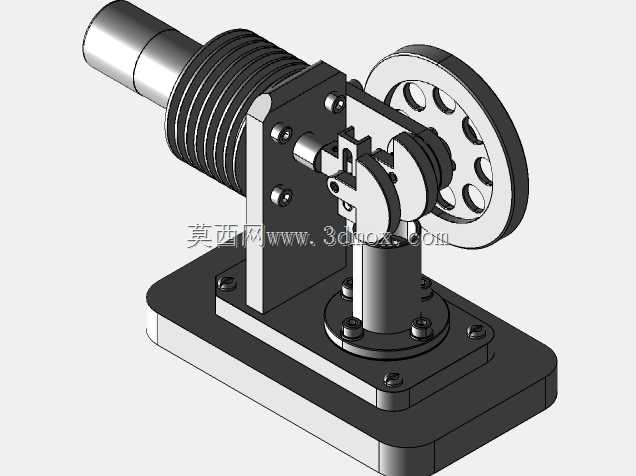

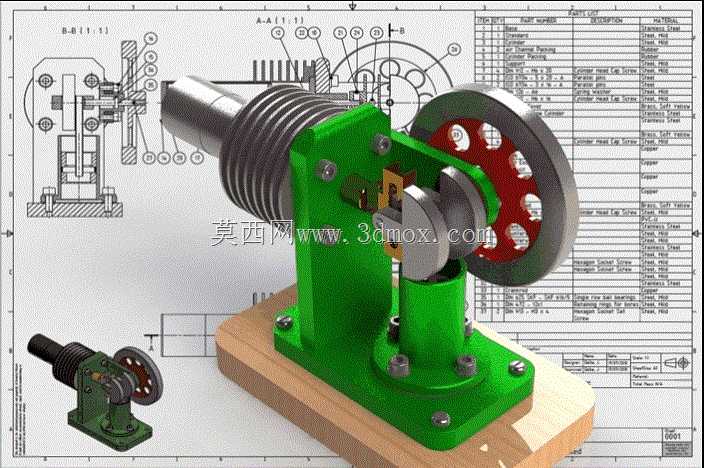

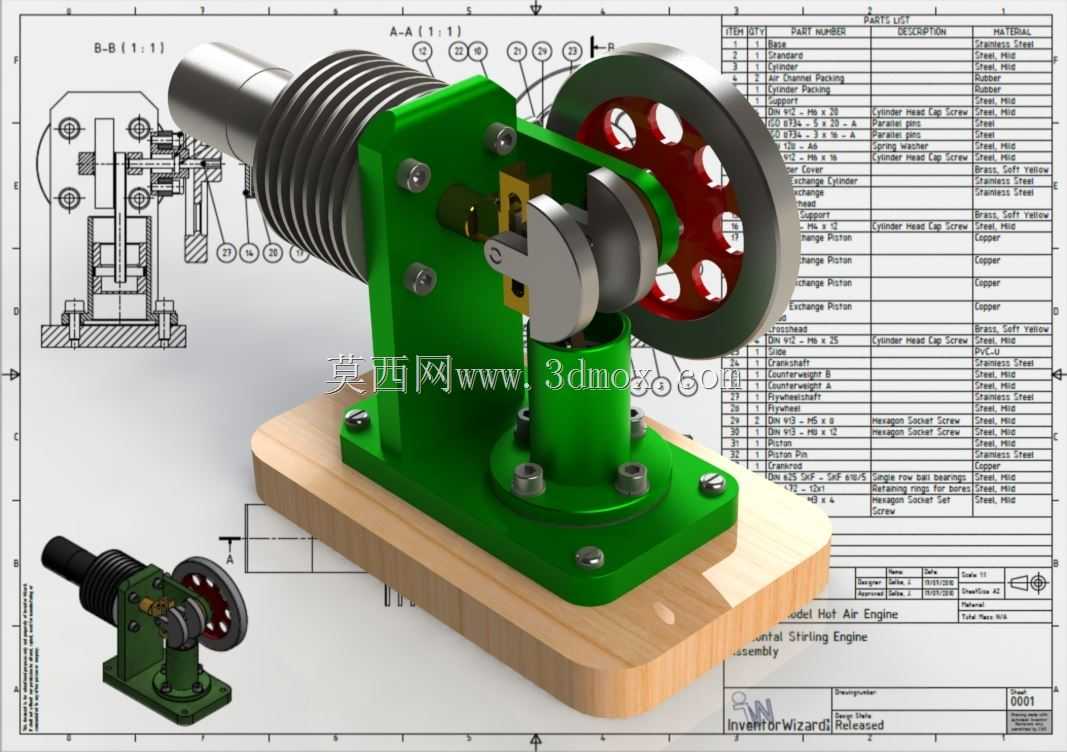

这款卧式斯特林热力机械的结构设计，在小型外燃动力演示、余热回收利用试验场景中有着很高的参考价值，不同于常见的立式布置机型，卧式结构将动力气缸与置换气缸沿水平方向排布，大幅降低了整机的重心高度，在桌面试验台架安装时不需要额外设计过高的支撑工装，木质底座预留的四个沉头安装孔可以直接通过螺栓固定在试验平台上，安装边界的长宽尺寸控制在紧凑型台架的承载范围内，不会占用过多的试验操作空间。从功能实现逻辑来看，整套机构依靠封闭腔体内的工质在冷热端之间交替流动，通过温差带来的工质膨胀、压缩循环推动动力活塞输出往复动力，再经由曲柄连杆机构将直线运动转换为飞轮的旋转运动，带轮结构的飞轮既可以储存转动惯量保证曲轴运转的连续性，也可以通过外接传动带为小型试验负载提供动力输出。设计过程中针对冷热端的换热效率做了结构优化，加热端的气缸外壁设置了密集的散热鳍片？不，是置换气缸的冷端采用了外露的散热肋结构，能够快速将流经冷端的工质热量散出，维持冷热端足够的温差保证循环效率，动力活塞与气缸之间的配合间隙经过反复校核，既保证运动过程中的密封性能减少工质泄漏，又不会因为配合过紧导致运动卡滞，整套曲柄连杆机构的偏心距、连杆长度经过运动学仿真验证，活塞运行到上下止点时不存在机构死点，配合大惯量飞轮可以实现非常平顺的连续运转。在实际教学演示场景中，这套结构可以直观展示外燃机的工作循环原理，帮助学习者理解温差做功、曲柄运动转换的机械逻辑，在小型余热回收的原型验证场景中，卧式布置的结构可以更方便地对接低温热源端，不需要复杂的管路转接就能将工业废热、生物质燃烧热等低品位热能转换为旋转机械能。整机的外部管路、连接紧固件全部采用标准化的通用五金件，后期维护更换零件不需要定制特殊规格的配件，支架部分采用一体式的立式支撑结构，将曲轴轴承座、气缸安装位集成在同一个绿色涂装的金属支架上，减少了分体装配带来的累积误差，保证各运动部件的同轴度要求，置换活塞与动力活塞的运动相位差经过精准匹配，完全符合斯特林循环的相位要求，能够在较低的温差条件下顺利启动运转，不需要额外的外力辅助启动。
