立式斯特林动力装置结构设计

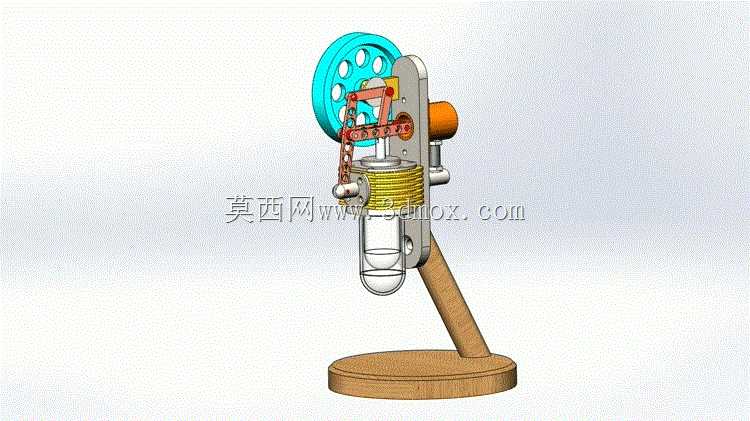

这款立式斯特林动力装置的结构设计，充分考虑了桌面级演示与小型动力输出场景的使用需求，整体采用立式支撑布局，木质底座搭配倾斜支撑杆的结构，既保证了整机运行时的稳定性，也预留了足够的底部操作空间，方便对加热端、冷却端进行调试与维护。从实际应用场景来看，这类小型斯特林装置常被用于热力学原理教学演示、小型科普展品制作，也可作为微型动力源适配低负载的小型机械结构，其外燃式的工作特性对热源适应性强，只要存在稳定温差即可驱动运转，相比内燃机结构没有爆震做功过程，运行噪音更低，也不需要复杂的油气混合配气机构。

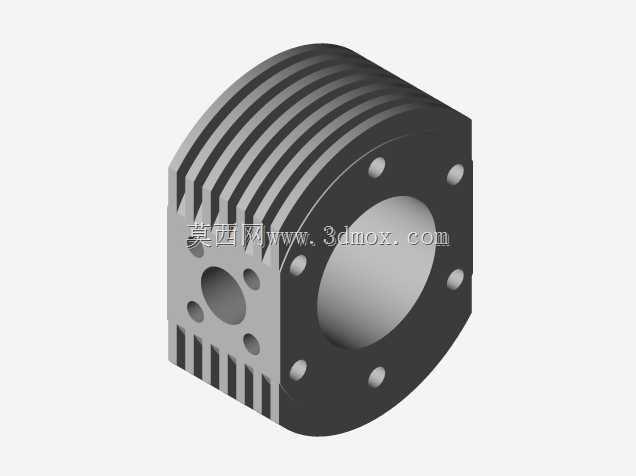

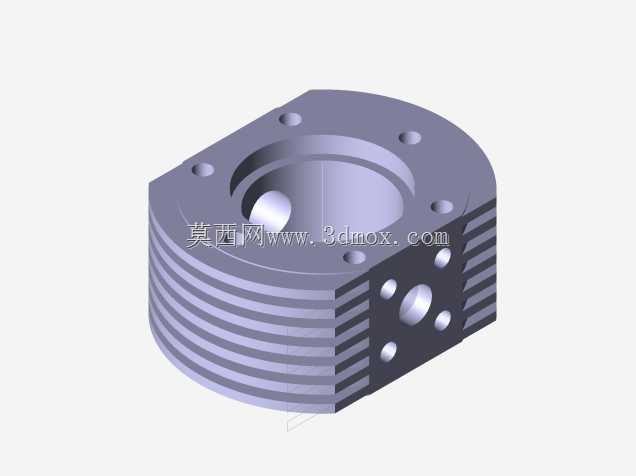

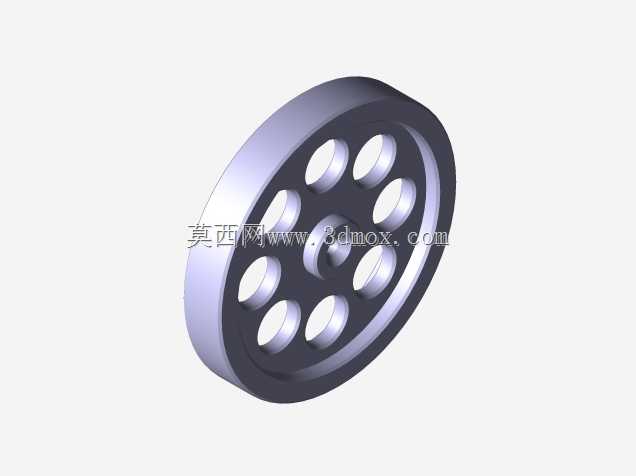

在功能特性设计上，整机的动力传递路径经过优化，飞轮采用带镂空减重的轮式结构，既储存运转惯性保证曲轴转动连续性，也通过镂空结构降低了自身转动惯量带来的启动阻力；加热端采用带散热鳍片的气缸结构，能够快速建立冷热端温差，保证工质在气缸内完成膨胀、压缩的循环过程；配气机构采用连杆联动的曲柄摇杆结构，将曲轴的旋转运动转化为配气活塞的往复直线运动，传动路径上的铰接点均采用销轴连接，预留了合理的配合间隙，避免热胀冷缩导致的运动卡滞。

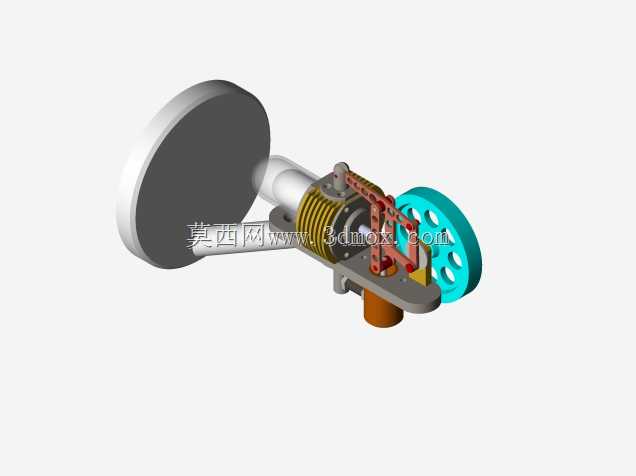

设计过程中优先考虑了安装边界的适配性，整机支撑底座采用圆形平板结构，安装时仅需要平整的支撑平面即可，不需要额外的固定螺栓，整机重心沿支撑立柱垂直落在底座中心区域，即使飞轮高速运转也不会出现倾覆问题；各部件的装配层级清晰，从底部的冷却腔、中部的动力气缸与加热段，到上部的曲轴飞轮组、侧置的动力输出轴，沿垂直方向依次排布，横向最大尺寸由飞轮直径决定，不会占用过多的桌面空间，侧置的动力输出接口可以直接连接小功率负载，不需要额外加装传动换向结构。

结构细节上，连接管路采用硬质金属管搭配密封接头，保证工质循环的密封性，避免长期运转出现工质泄漏导致的动力衰减；支撑立柱采用一体式板材加工，所有传动部件的安装孔位均在同一基准面上加工，保证曲轴、连杆、活塞的同轴度要求，降低运转过程中的摩擦阻力；倾斜支撑杆与底座、立柱之间采用嵌入式连接，既提升了结构的抗扭刚度，也避免了紧固件外露影响整体外观。这类小型热力机械的设计，核心在于平衡冷热端换热效率、传动阻力与结构重量之间的关系，立式布局的选择也大幅缩短了动力传递路径，减少了中间传动环节的能量损耗，让装置在较小温差下即可顺利启动运转。
