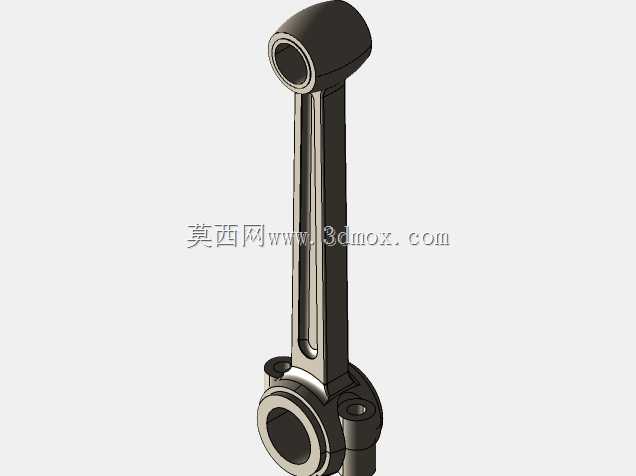

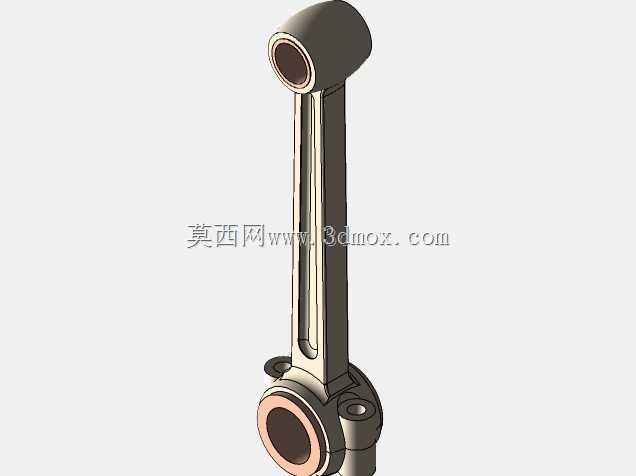

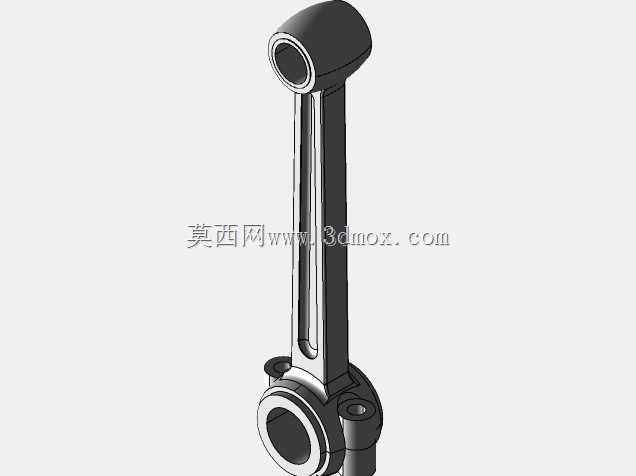

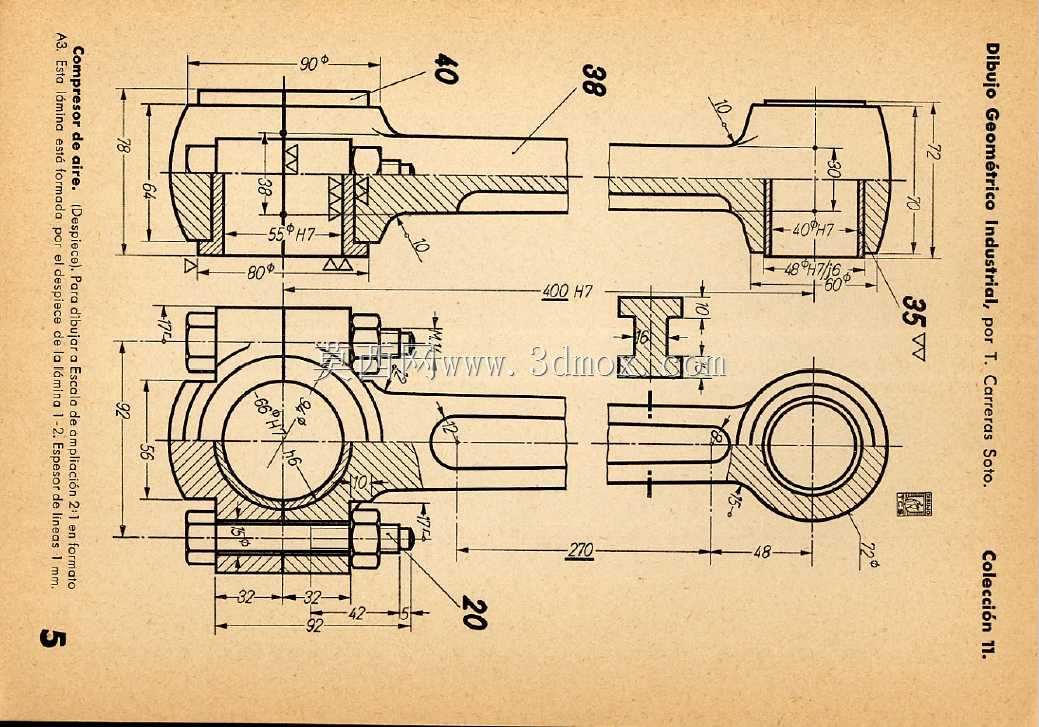

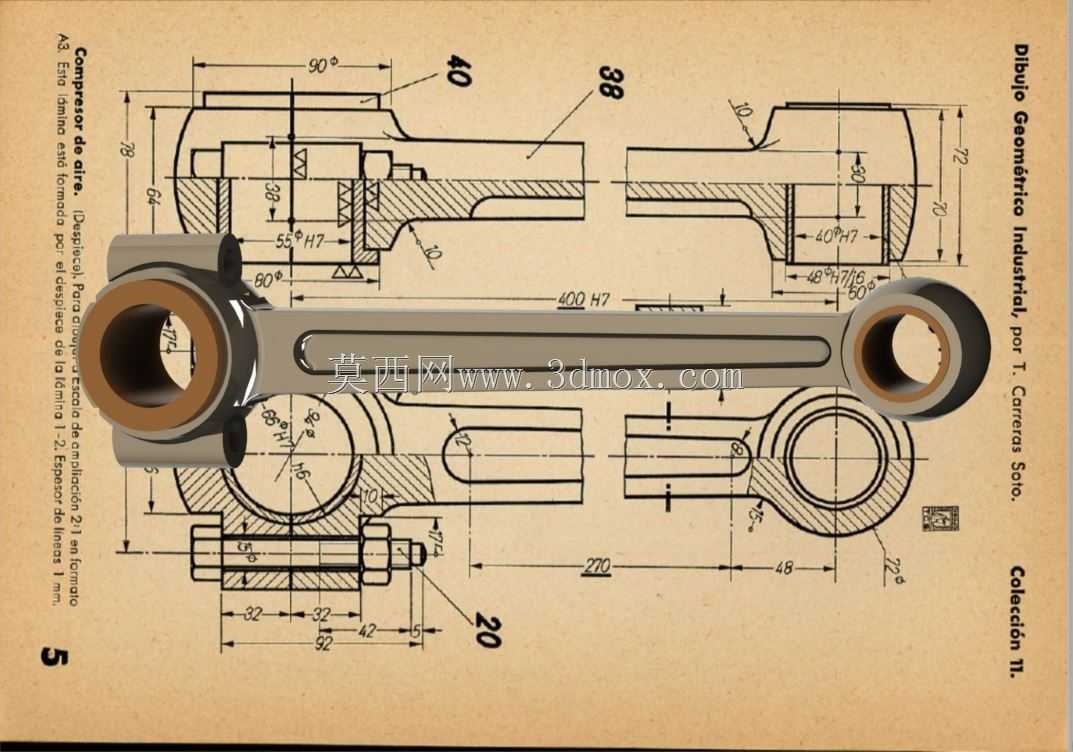

压缩机连杆组件结构设计三维数模

该零件是往复式压缩机内部核心传动连杆部件，承担着将曲轴旋转运动转化为活塞往复直线运动的动力传递职能，在中小型活塞式空压机、工艺往复压缩机的动力端结构中应用广泛，直接决定压缩机运行过程中的动力传递效率与运动副可靠性。从结构设计逻辑来看，零件整体采用长杆式对称布局，大小端分别设置铰接安装位：大端为剖分结构配套轴瓦安装位，用于与曲轴曲柄销铰接，适配曲轴的旋转运动输入；小端为整体式衬套安装孔，用于与活塞销铰接，将动力输出至活塞组件完成气体压缩做功。杆身截面采用工字形优化构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低零件自身重量，减少压缩机高速往复运行过程中的惯性载荷，降低曲轴端的动不平衡量。从安装边界尺寸来看，大端孔与小端孔的中心距为固定设计值，大端适配对应直径的曲柄销配合公差，小端适配对应规格的活塞销安装尺寸，杆身与曲轴箱内部运动避让空间、活塞往复行程的干涉边界经过严格校核，确保运行过程中无卡滞、碰撞风险。零件的细节设计上，大端剖分面采用精准的定位止口结构，保证连杆盖安装后的同轴度，连接螺栓孔位对称分布，满足交变载荷下的连接强度要求；杆身与大小端的过渡位置采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，适配压缩机长期连续运行下的交变载荷工况。大小端的油道布局经过优化，可将曲轴端飞溅的润滑油引导至衬套与轴瓦的摩擦面，保证运动副的润滑效果，降低运行磨损。该结构的建模过程严格遵循机械设计的公差配合要求，各安装面的形位公差、表面粗糙度对应实际加工工艺要求，可直接用于压缩机的结构装配验证、运动仿真分析，也可作为同类型传动连杆设计的参考基准，帮助设计人员快速完成动力端的结构匹配与干涉检查，缩短产品开发过程中的结构迭代周期。
