法兰连接式压缩机端盖结构设计

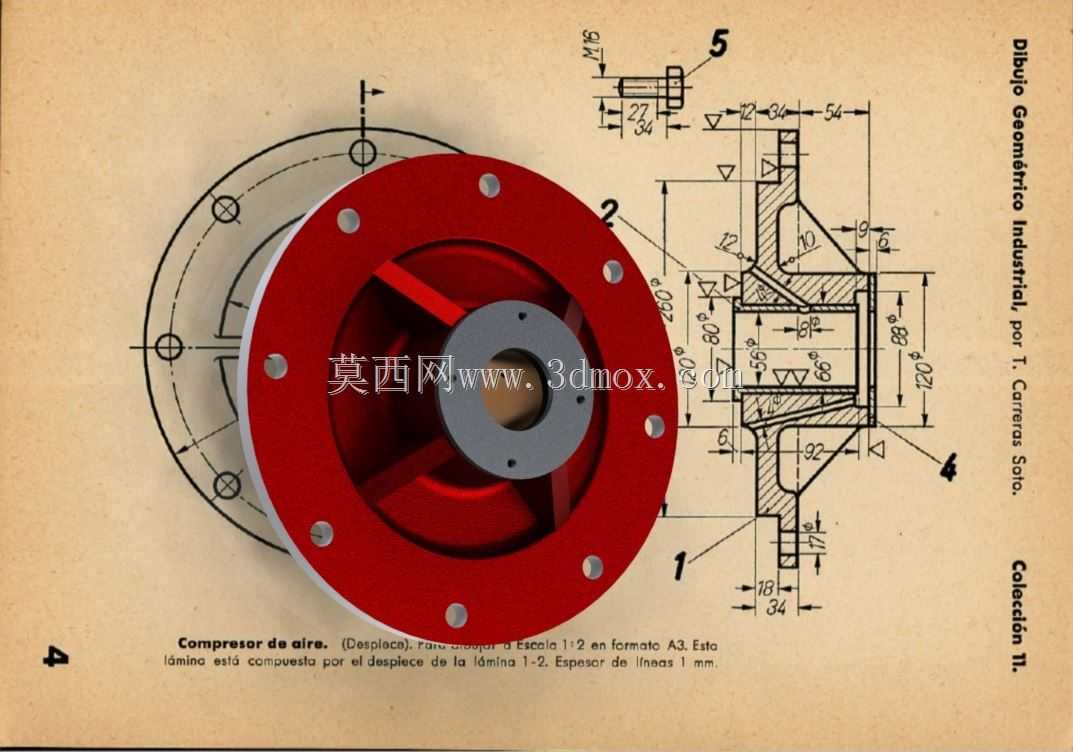

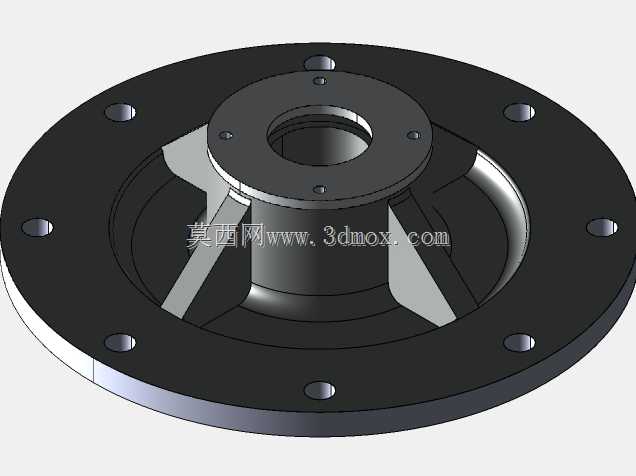

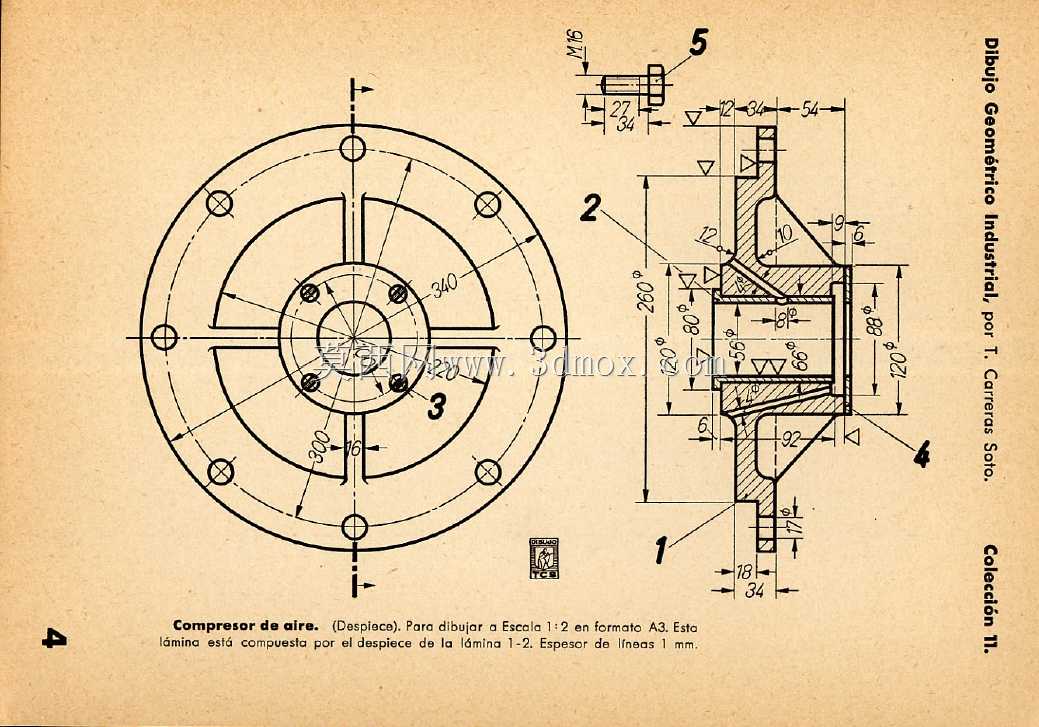

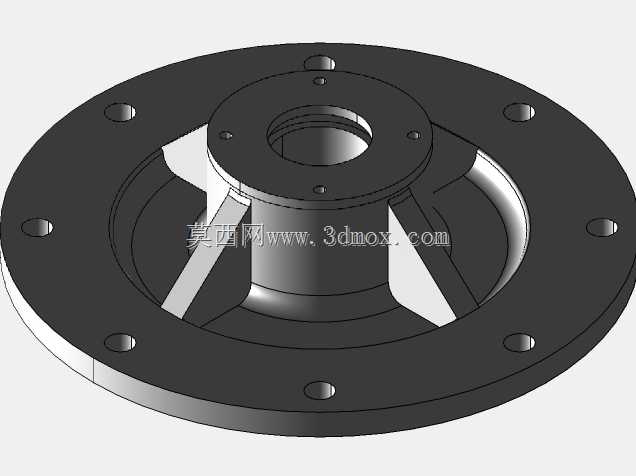

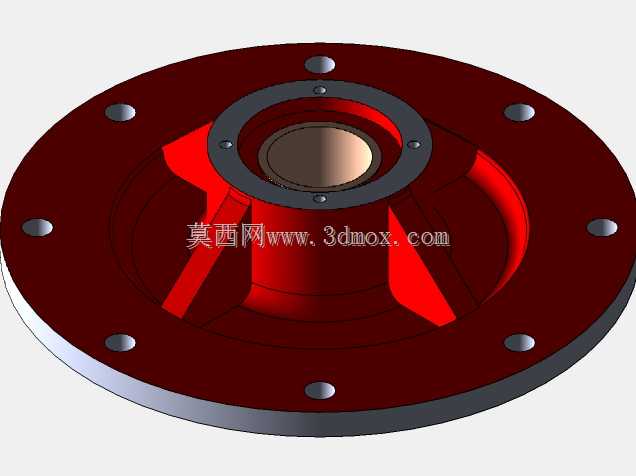

该零件属于容积式空气压缩机的核心端盖部件，主要承担壳体密封、转子轴系定位、外部管路连接的多重功能，常见于中小型往复式、螺杆式空压机的缸体端部，适配车间气源供给、工业气动设备动力配套、小型汽修站点充气作业等场景，也可兼容部分低压气动输送系统的主机配套需求。从结构设计逻辑来看，零件采用圆形法兰盘作为安装基准面，法兰周向均匀布置8个通孔安装位，用于和压缩机缸体端面通过螺栓实现刚性连接，安装面预留的密封槽可嵌入橡胶密封圈，避免缸体内压缩空气出现泄漏，保障整机工作压力维持在额定区间。中心区域的阶梯孔结构用于承载转子轴的支撑轴承，孔位的同轴度公差控制在0.02mm以内，可避免轴系运转时出现偏磨，降低设备运行过程中的振动与异响。零件内侧设置的放射状加强筋，在不额外增加整体壁厚的前提下，大幅提升了端盖的结构刚性，可承受缸体内0.8-1.2MPa的工作压力，避免长期受压出现形变。从安装边界来看，法兰盘的外径尺寸适配常规小型空压机的缸体口径，中心轴孔的直径匹配常用规格的转子轴径，轴向总长度可直接嵌入对应型号压缩机的端部安装位，不需要额外做结构裁切即可完成装配。零件外侧的凸台结构用于安装轴封组件，可阻挡缸体内的润滑油顺着轴向外渗漏，同时阻挡外界粉尘进入缸体污染润滑油与压缩介质。设计过程中充分考虑了铸造工艺的可行性，所有转角位置均设置了工艺圆角，避免铸造时出现应力集中导致的开裂缺陷，壁厚均匀控制在5-8mm区间，既满足强度要求，也能减少铸造时的缩孔、砂眼等不良问题。该结构在实际应用中，可直接替换同规格空压机的损坏端盖，也可作为全新空压机开发的参考结构，帮助设计人员快速完成端部结构的参数匹配，缩短整机开发的周期。
