活塞式压缩机壳体铸造结构三维设计

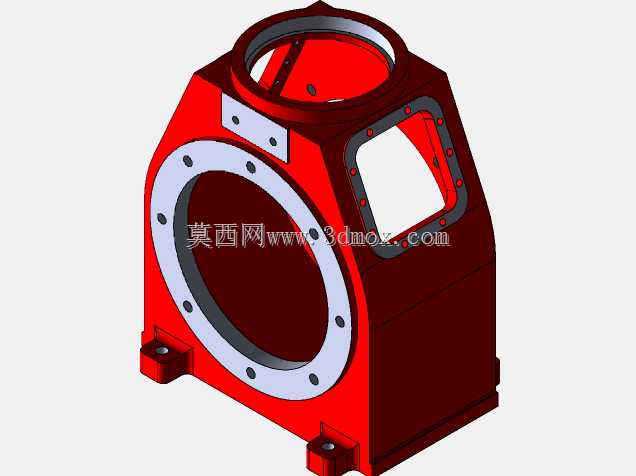

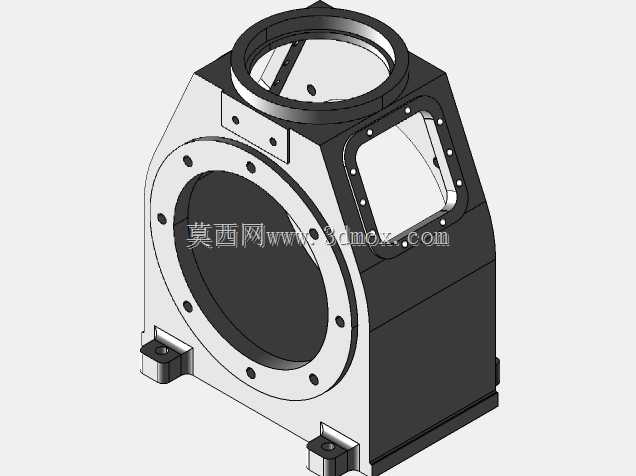

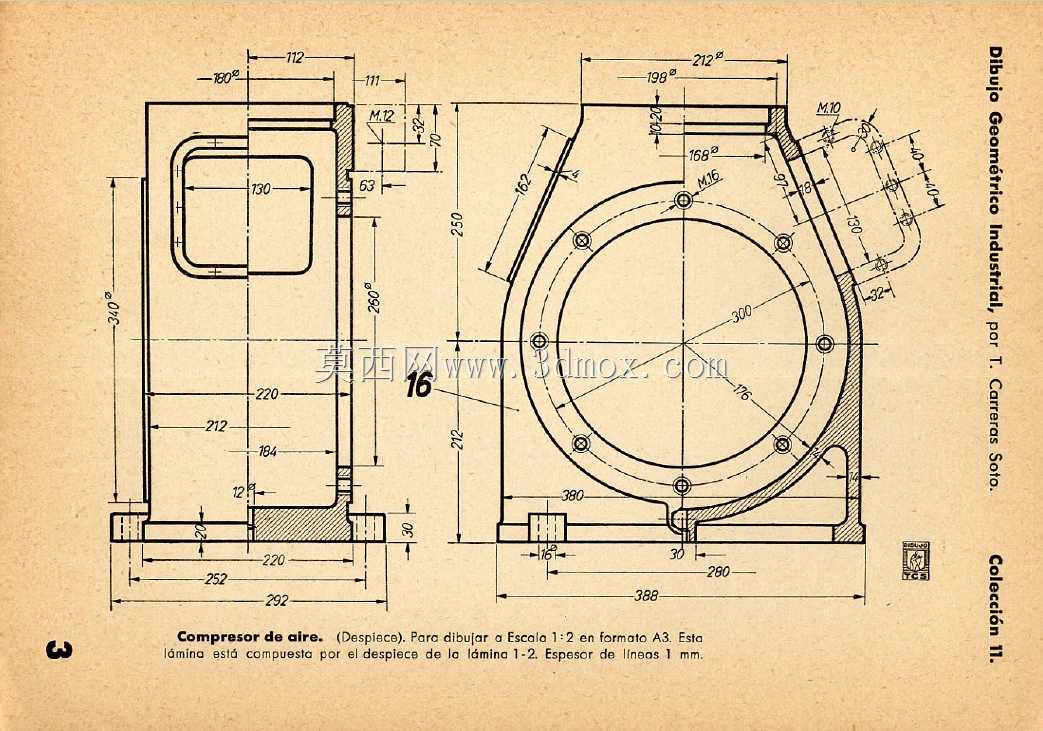

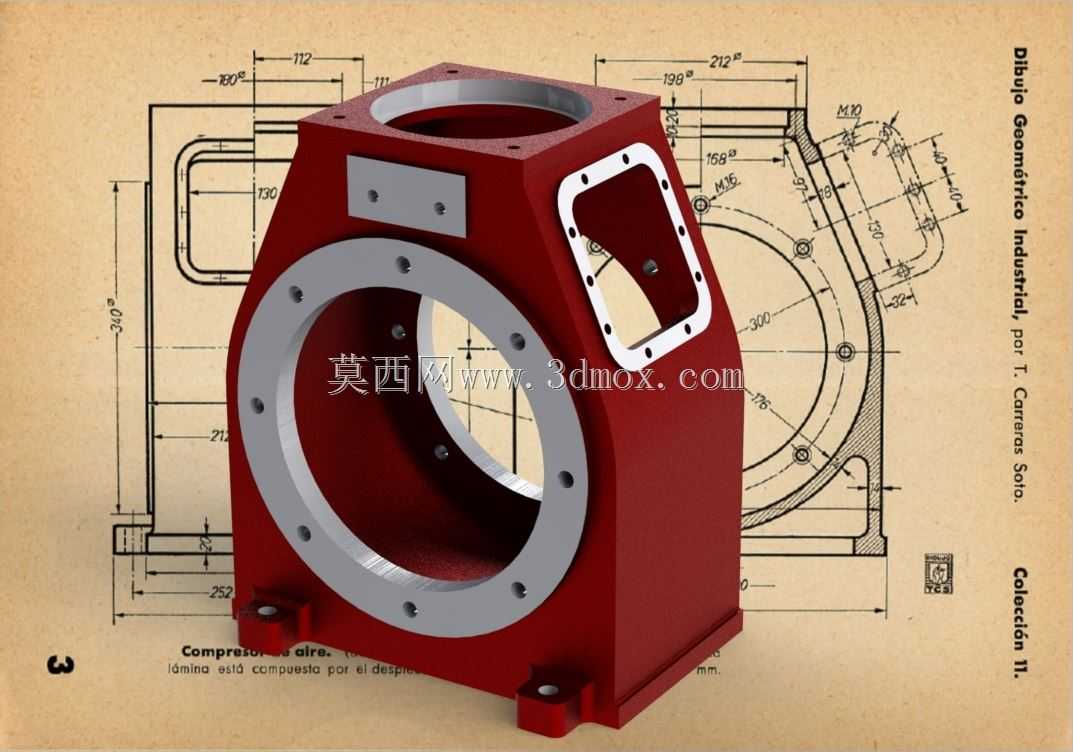

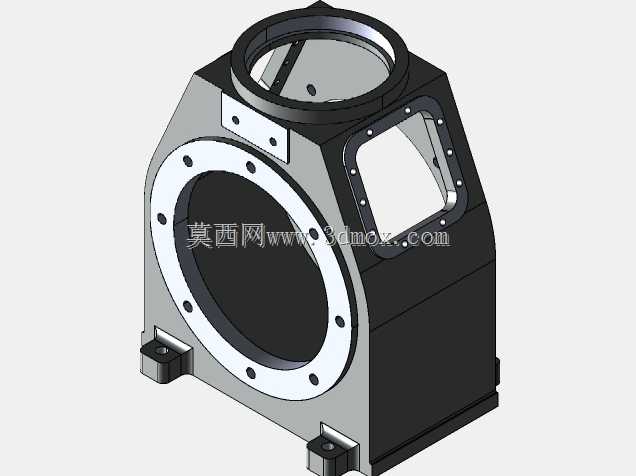

该结构为往复活塞式压缩机的核心承载壳体，是整台压缩机组的装配基准部件，主要应用于中小型空气压缩、工艺气体增压工况，常见于工业气动系统气源站、小型制冷压缩机组、车载气泵等设备的主机部分，承担容纳曲柄连杆运动机构、密封压缩介质、连接各附属部件的核心作用。从结构设计逻辑来看，主体采用箱型铸造腔体结构，材质适配HT250灰铸铁或铸铝合金，兼顾刚性与减震性能，避免曲柄连杆高速往复运动时产生的振动传导至外接管路与安装基础。主腔体为大直径圆形镗孔，用于安装曲轴主轴承座与曲柄连杆运动组件，孔位端面设计有均布螺栓孔的连接法兰，法兰面预留0.2mm的加工余量以保证装配后的同轴度与密封性能，防止压缩介质从主轴承侧泄漏。侧面开设的异形窗口为检修与观察口，窗口边框设计有带密封槽的连接凸台，用于安装透明观察盖板或者侧盖，日常运维时可直接观察内部连杆、活塞的运行状态，无需拆解整个主机，窗口周边的螺栓孔采用错位排布，避免密封垫受压不均产生泄漏。顶部的圆形法兰接口为气缸安装位，法兰端面与主腔体镗孔轴线保持严格的垂直度公差，保证气缸安装后活塞运动轴线与曲轴回转中心的位置精度，减少活塞环的偏磨损耗。底部的两个凸台为整机安装脚，每个安装脚设计有沉头螺栓孔，可通过螺栓将整机固定在机组底座或者机架上，安装脚与主体腔体之间设置有加强筋结构，提升支撑刚性，避免运输或者运行过程中壳体受载产生开裂。设计过程中充分考虑了铸造工艺性，所有转角位置均设置R3-R5的铸造圆角，避免应力集中，壁厚保持均匀过渡，相邻壁面厚度差控制在3mm以内，防止铸件冷却过程中产生缩孔、裂纹等缺陷。各连接法兰的螺栓孔位置均做了凸台加厚处理，避免螺栓拧紧时局部压溃壳体表面，同时减少了不必要的机加工面积，降低加工成本。从安装边界来看，主腔体法兰外径、顶部气缸接口中心高、底部安装脚的孔距均匹配常规中小型往复压缩机的通用安装尺寸，可直接适配同系列的曲轴、连杆、活塞组件，无需额外做适配修改。壳体内部的腔体空间预留了足够的曲柄回转间隙，避免运动过程中运动部件与壳体内壁产生干涉，同时腔体下部预留有存油空间，可容纳曲柄连杆运动所需的飞溅润滑油，无需额外设计外置油箱，简化整机结构。
