500吨水冷离心式冷水机组磁力轴承结构

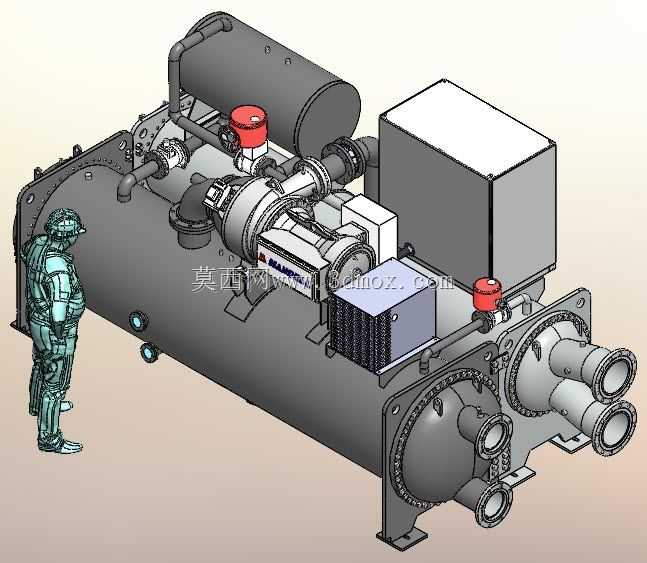

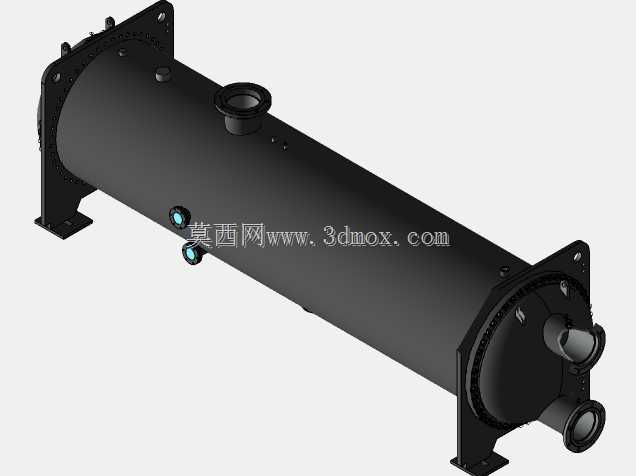

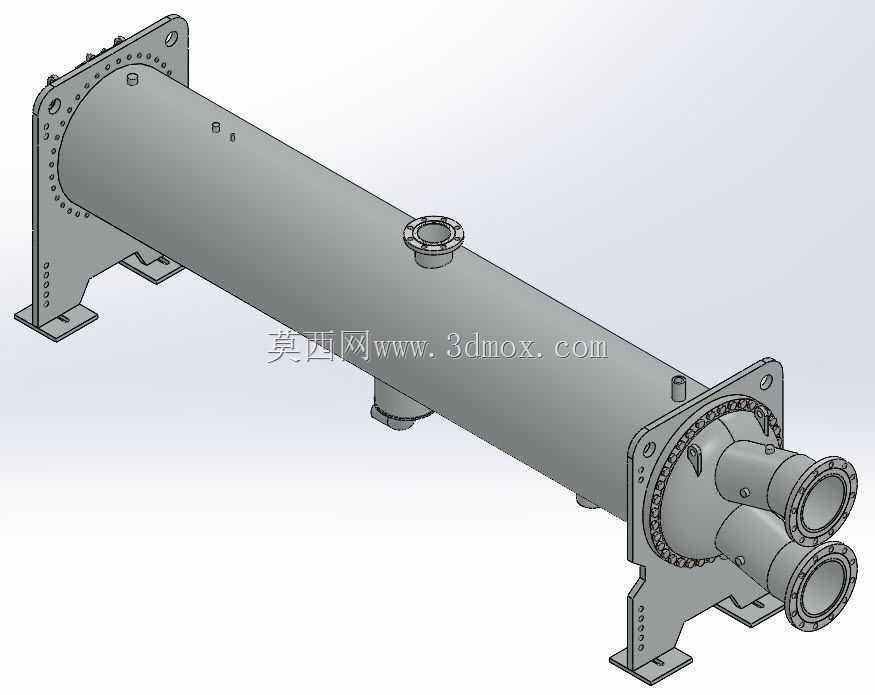

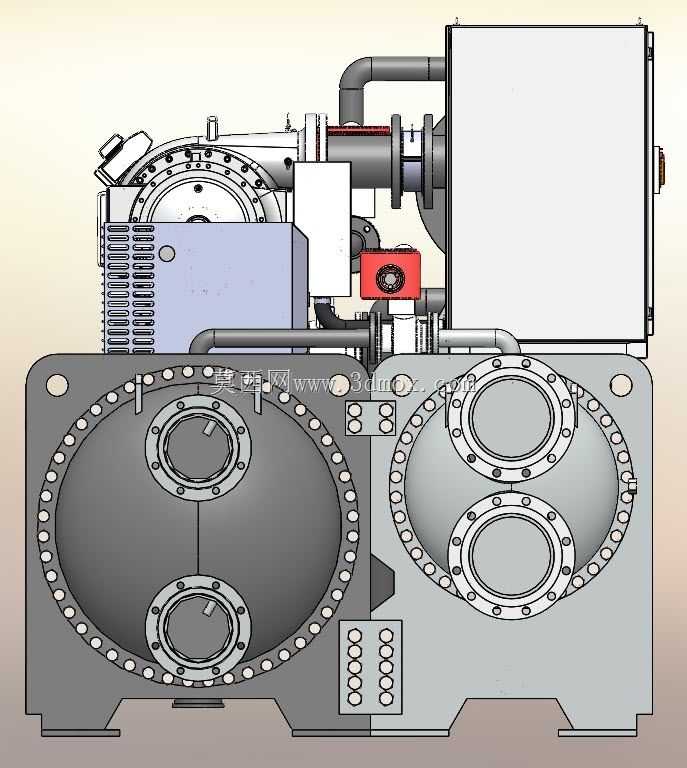

该水冷离心式冷水机组主要面向大型商业综合体、数据中心、工业制程冷却等大冷量需求场景，单台额定制冷量覆盖500吨冷吨级别，可满足满负荷及部分负荷下的连续稳定供冷需求，适配R-134a等中压制冷剂工况。设备核心搭载两级磁力轴承离心式压缩单元，摒弃传统油润滑轴承结构，从根源上消除润滑油进入换热回路的风险，大幅提升蒸发器与冷凝器的换热效率，满负荷运行COP可达7.2以上，配合部分负载变频调速逻辑，可在400吨到1000吨冷量区间内平滑调节输出，适配不同时段的冷量波动需求。压缩单元配置断电多重保护机制，可在突发断电工况下依托磁力轴承的自持特性完成安全惰走，避免轴承干磨损坏，提升极端工况下的设备可靠性。结构设计上采用卧式筒体集成布局，将蒸发器、冷凝器与压缩驱动单元集成在同一公共底座上，压缩单元布置于筒体上方中侧位置，电控柜紧邻压缩单元布置以缩短动力线缆走线距离，两端水室预留标准法兰接口，可直接对接现场冷冻水、冷却水管路，安装时仅需完成底座找平、管路对接、电气接线即可完成就位，无需额外拆分组装内部核心部件。外形设计充分考虑机房运输与安装边界，整体宽度适配标准机房门洞尺寸，筒体上方预留足够的阀门操作与检修空间，两端水室可单独拆卸完成换热管清洗维护，无需拆解整机管路。水路侧采用双内部分区的冷凝器结构，可根据冷却水进水温度灵活切换运行流程，提升变工况下的冷凝效率，配置的电子膨胀阀可根据蒸发器过热度实时调节制冷剂供液量，避免液击风险同时保证蒸发器换热面积充分利用。建模过程中完整还原了设备的外部接口尺寸、检修操作空间、部件相对位置，可直接用于机房管线综合排布、设备基础荷载核算、安装工序模拟等工程场景，所有外部连接法兰、阀门操作位、电控箱开门空间均按照实际工程安装尺寸还原，可有效避免后期施工中的管线碰撞、操作空间不足等问题。
