三孔联动异形回转密封端盖结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:212284
  • 三孔联动异形回转密封端盖结构设计
  • 三孔联动异形回转密封端盖结构设计
  • 三孔联动异形回转密封端盖结构设计
  • 三孔联动异形回转密封端盖结构设计
  • 三孔联动异形回转密封端盖结构设计

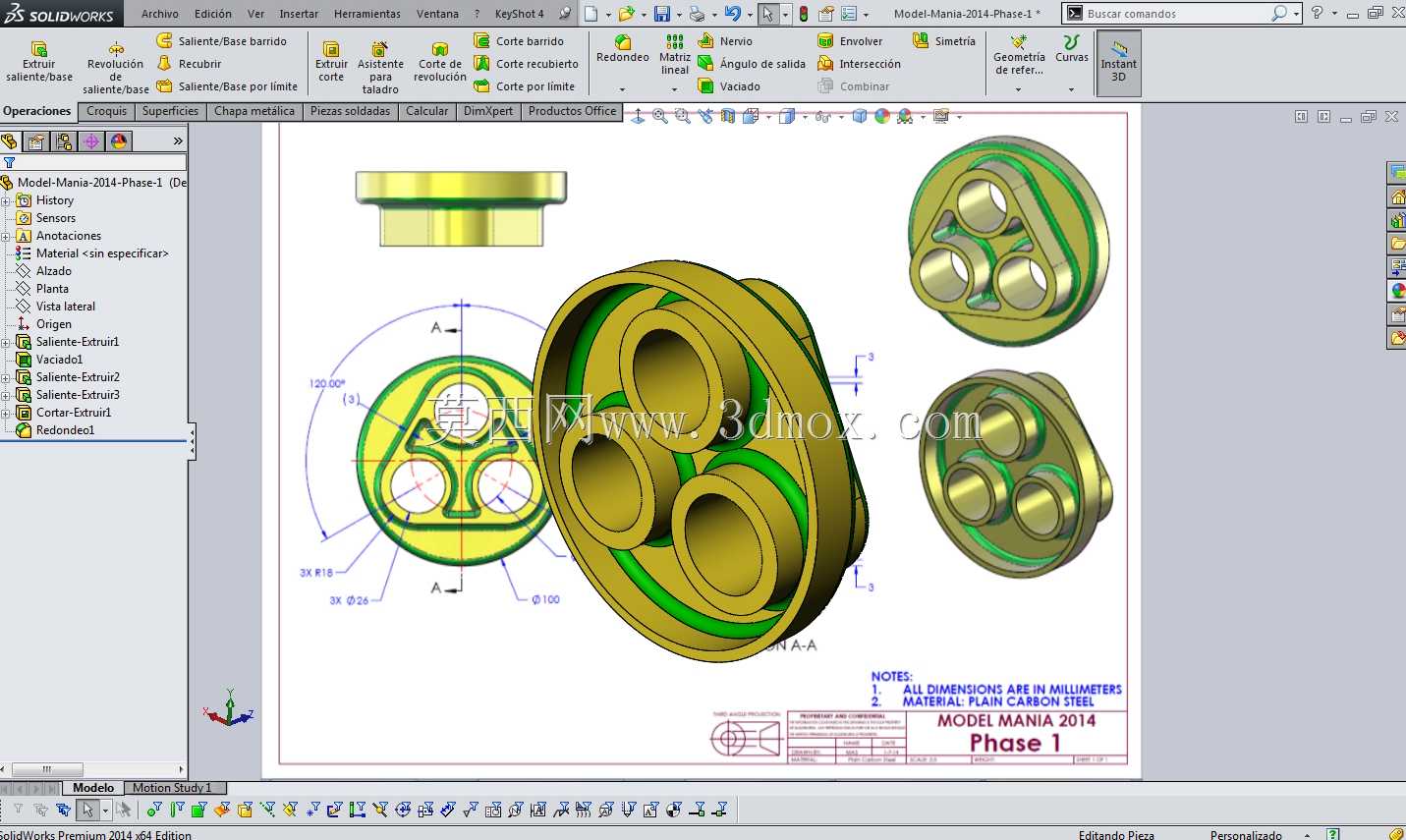

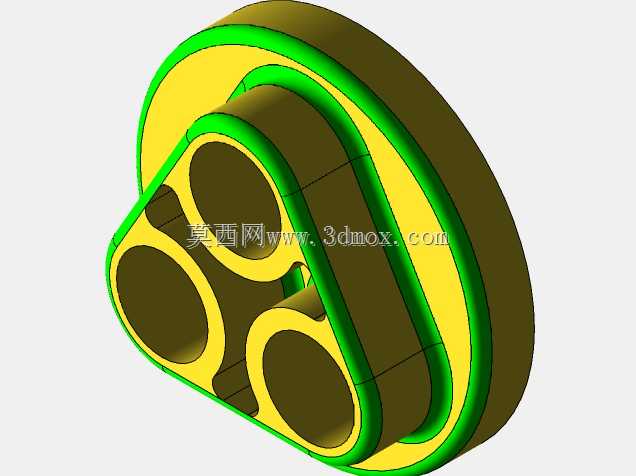

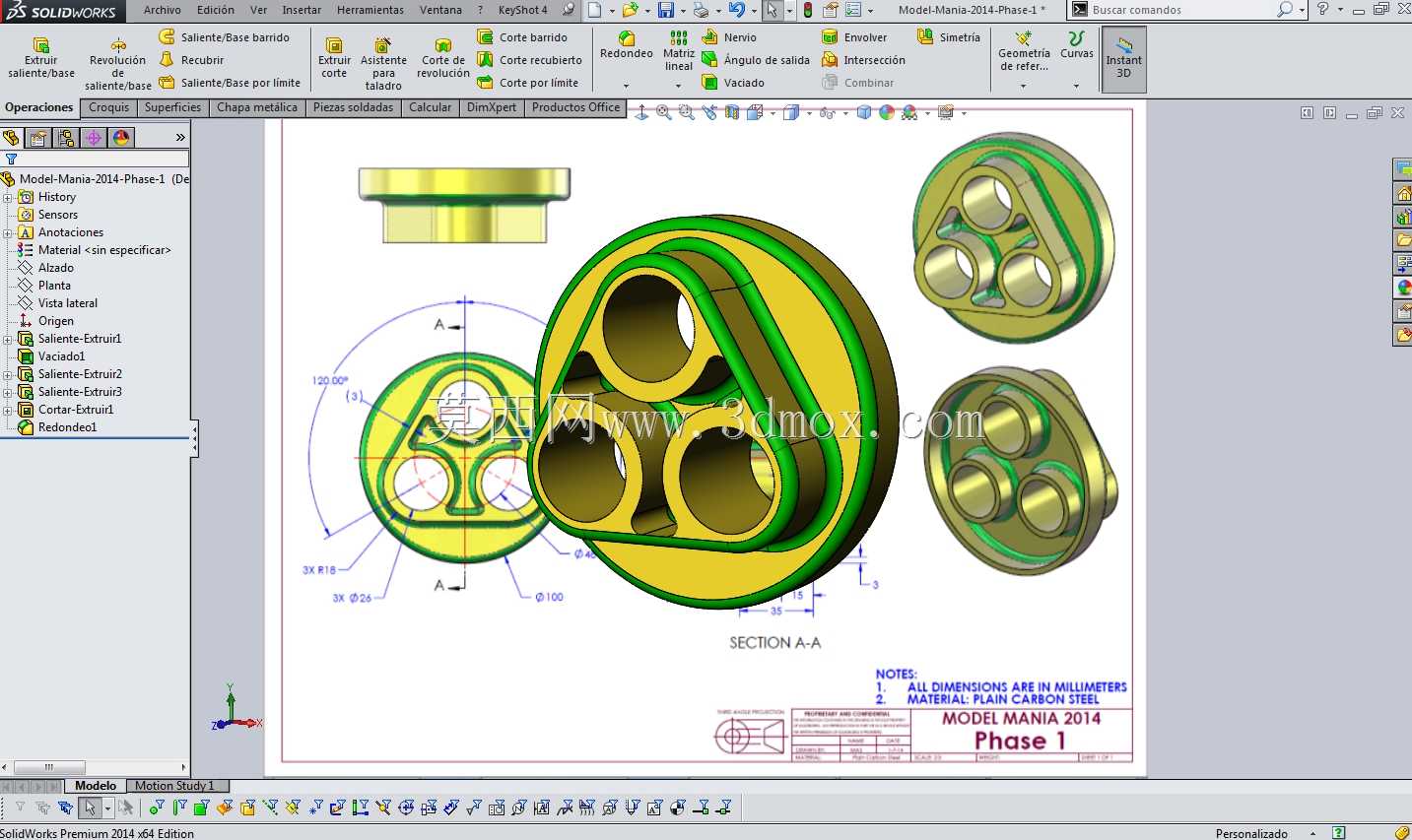

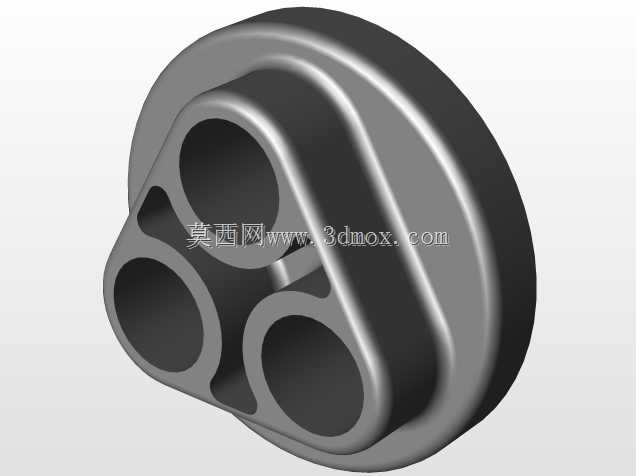

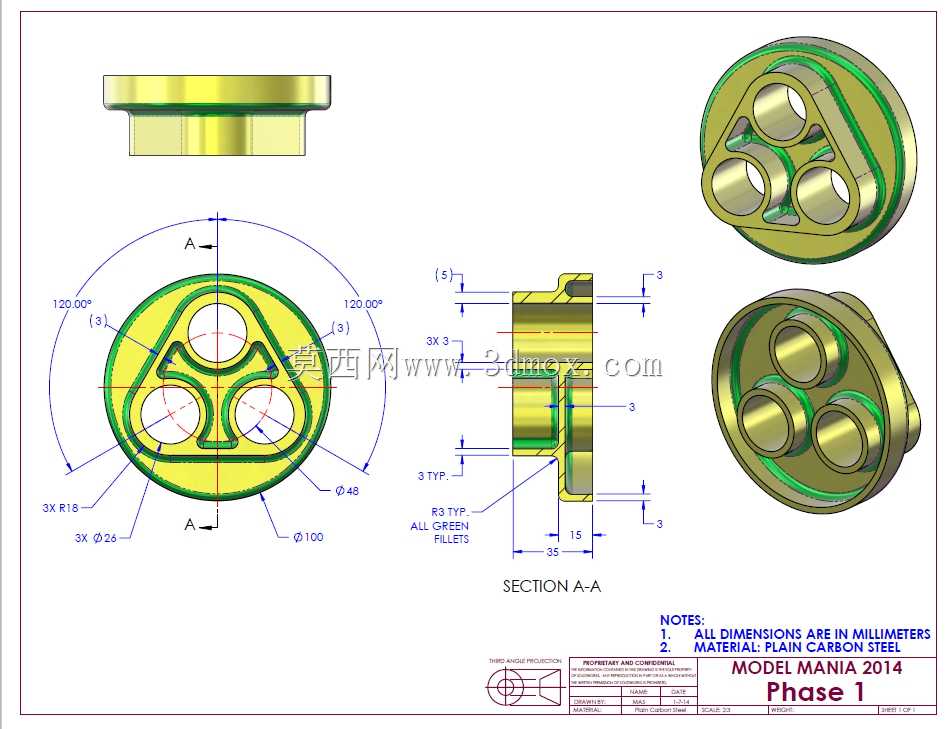

这类异形三孔端盖结构,常应用在多通路流体分配、多轴联动传动的腔体密封场景中,比如小型液压阀组的集成端盖、多通道气动回转接头的密封基体,或是紧凑型行星轮系的端盖限位结构,核心作用是在有限的安装空间内,同时实现三个独立通路的密封分隔、腔体端面的承压封堵,以及内部回转部件的轴向限位。从结构设计逻辑来看,整体采用类三角的外轮廓布局,是为了在圆形安装腔体的边界内最大化利用径向空间,三个呈等边三角分布的通孔,分别对应独立的介质通路或传动轴穿装位,孔壁周边的环形凸台一方面是为了加装密封圈预留安装槽位,另一方面也能提升孔位周边的结构强度,避免介质压力作用下孔口出现形变导致密封失效。外沿的多层环形台阶结构,是适配不同直径腔体的安装定位设计,最外侧的薄边凸缘用于和腔体端面贴合实现端面密封,中间的台阶轴段插入腔体内壁实现径向定位,避免安装后出现径向窜动,内侧的环形凹槽则用于加装O型密封圈,保证腔体内部介质不会从配合缝隙泄漏。设计过程中需要重点把控三个孔位的同轴度、孔位与外圆定位基准的位置度,一旦位置度偏差超过0.05mm,就会出现内部轴件安装卡滞、密封件偏磨泄漏的问题,同时端面的平面度需要控制在0.02mm以内,保证端面密封的贴合度。外形尺寸上,整体外圆直径适配常规的小型集成腔体安装尺寸,厚度方向控制在满足承压强度的最小值,避免占用过多的轴向安装空间,三个内孔的直径根据常规的流体通径或传动轴直径设计,孔口的倒角结构既方便安装时引导密封件和轴件进入,也能去除加工毛刺避免划伤密封件。从加工适配性来看,这类结构采用铸造成型毛坯后再进行机加工的工艺路线,外圆和端面采用车削加工保证同轴度和平面度,三个内孔采用数控铣削或专用钻模加工保证位置精度,表面的环形密封槽需要严格控制槽宽和槽深的尺寸公差,保证密封圈压缩量在合理区间,既不会因为压缩量过大导致密封件过早老化,也不会因为压缩量不足出现泄漏。实际应用中,这类结构需要根据使用场景调整材质,承压场景下选用碳钢材质做表面防锈处理,腐蚀介质场景下选用不锈钢或铜合金材质,密封槽的尺寸也需要根据对应密封圈的标准规格做匹配设计,避免出现密封件选型不匹配的问题。
