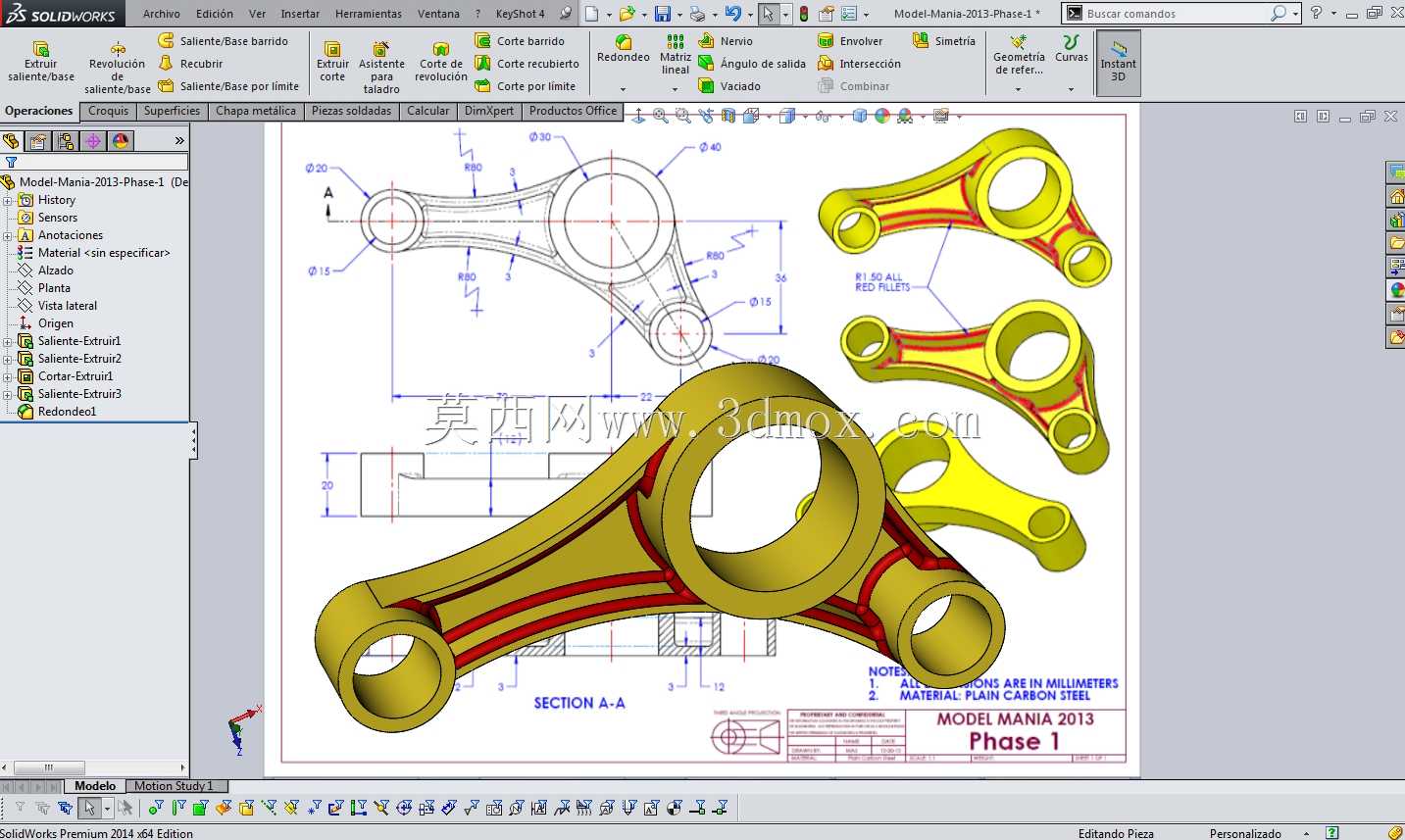

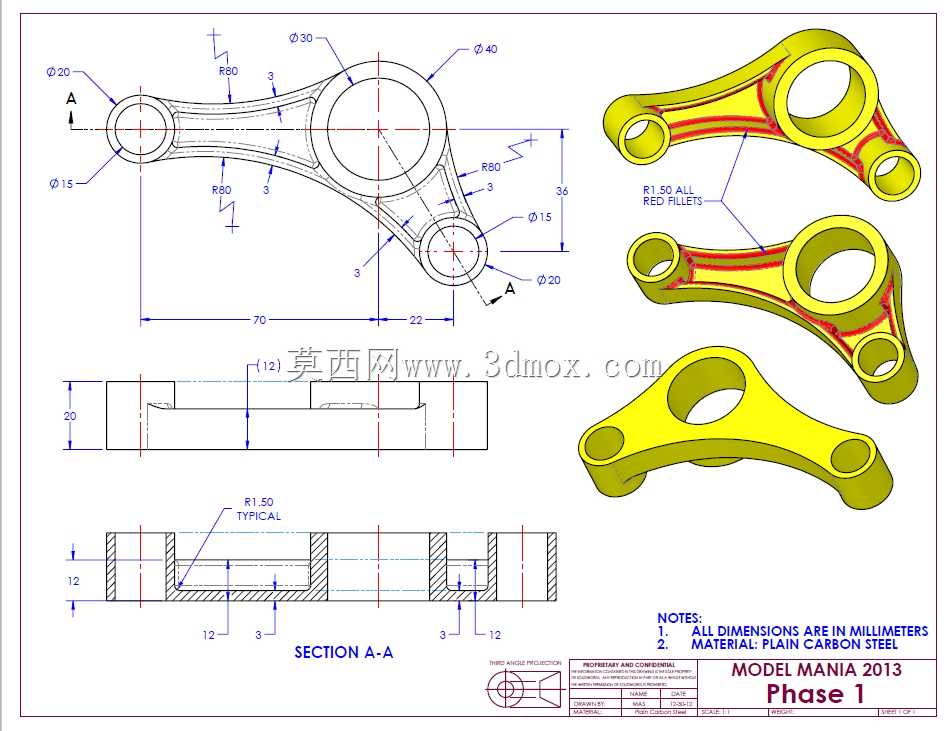

2013年SOLIDWORKS World大赛练习连杆结构

项目分类:3D模型 发布时间:2021-06-26 ID:212285
  • 2013年SOLIDWORKS World大赛练习连杆结构
  • 2013年SOLIDWORKS World大赛练习连杆结构
  • 2013年SOLIDWORKS World大赛练习连杆结构
  • 2013年SOLIDWORKS World大赛练习连杆结构

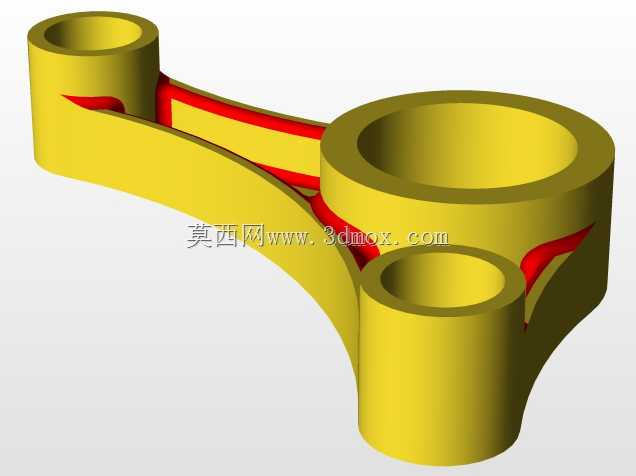

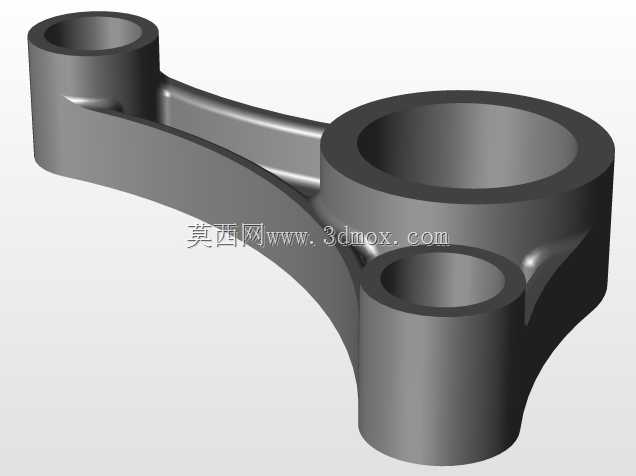

本次呈现的连杆类零件结构,属于动力传递链路中的核心受力构件,这类构件广泛应用在内燃机动力输出端、冲压设备曲柄滑块机构、轻工机械往复执行单元等场景中,承担着将旋转运动转换为直线往复运动,或是在多铰接点间传递扭矩、抵消交变载荷的核心作用。从结构设计逻辑来看,该零件采用双孔铰接布局,大孔径端适配动力输入轴的安装配合,小孔径端对接执行端的铰接销轴,两孔中心距经过严格的行程匹配计算,直接决定了从动端的往复行程范围,在实际装配场景中,两安装孔的同轴度、孔壁与端面的垂直度公差,会直接影响整套传动机构的运行平顺性,公差超差会直接导致铰接部位偏磨、运行卡滞,甚至在交变载荷下出现应力断裂风险。零件主体采用变截面肋板布局,在两铰接孔的连接区域,通过加厚的主承力肋传递径向载荷,肋板两侧设置的减重凹槽,在不削弱整体结构强度的前提下,有效降低了零件自身重量,减少了高速往复运动过程中的惯性载荷,这种结构设计在高速运转的传动机构中,能大幅降低配套轴承的载荷负担,延长整套传动系统的维护周期。从安装边界来看,零件的外轮廓尺寸完全避让了机构运行过程中的周边构件干涉区域,在绕大孔端做整周摆动时,零件外缘的所有点位都处于预设的安全运动包络范围内,不会与周边的机壳、固定支架、相邻传动件发生剐蹭。零件的截面过渡区域全部采用圆角平滑过渡,避免了直角结构带来的应力集中问题,在承受周期性交变载荷时,应力会沿着平滑的肋板表面均匀分散,不会在转角位置出现应力峰值,有效提升了零件的疲劳寿命。从实际应用的适配性来看,这类连杆结构可以根据不同的载荷需求调整材质与热处理工艺,在轻载场景下可以采用工程塑料注塑成型降低成本,在中载传动场景下采用45号钢模锻后调质处理,在重载冲击场景下则可以采用合金钢锻造后做表面渗碳淬火,适配不同工况下的强度需求。在建模过程中,这类零件需要重点关注铰接孔的配合公差设定、肋板的拔模角度适配加工工艺、减重槽的深度与壁厚比例控制,避免出现加工过程中壁厚不均导致的变形问题,同时要在建模阶段完成运动干涉检查,验证全行程范围内的零件运动边界,确保装配后机构运行无卡滞。
