车用操纵杠杆类零件结构设计方案

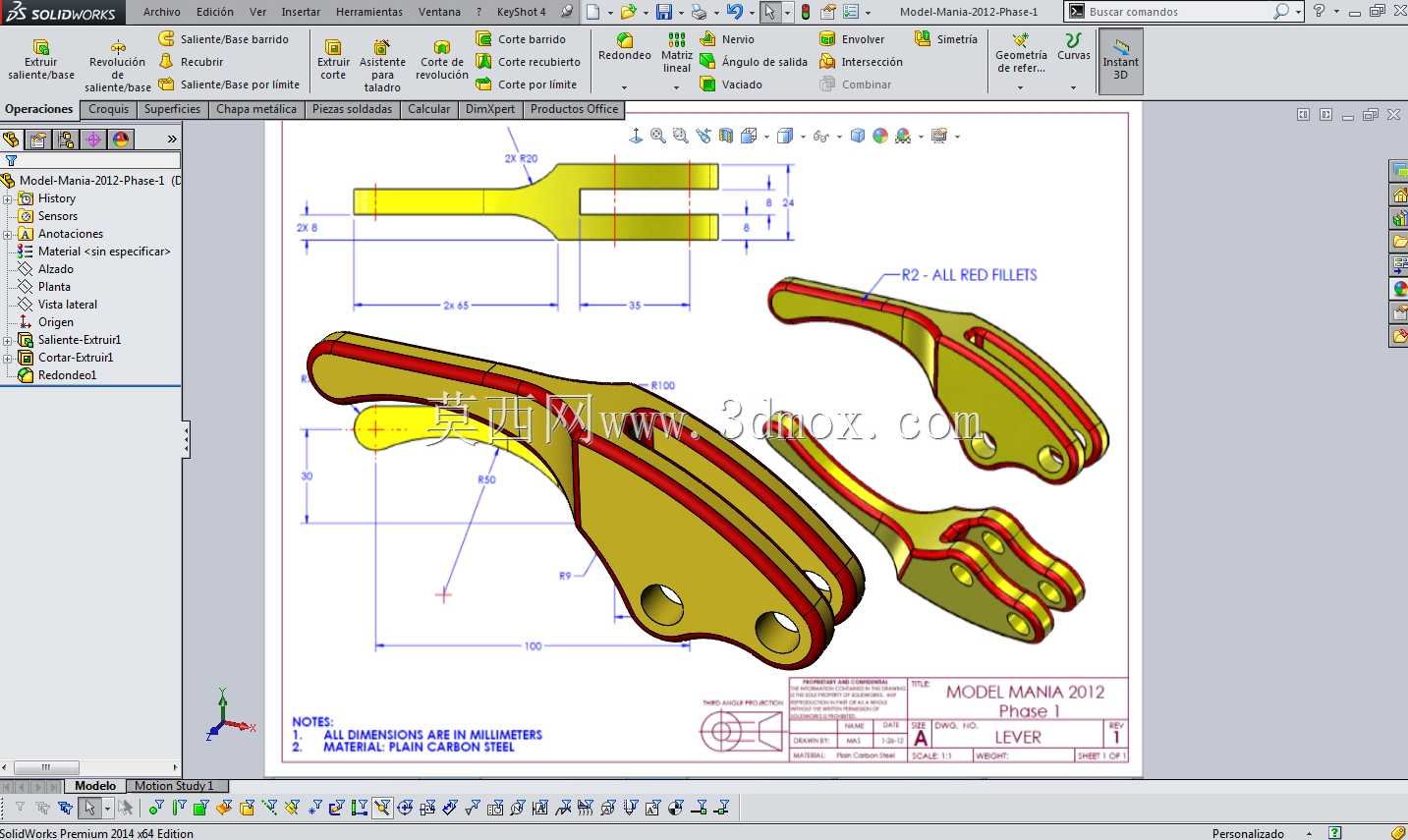

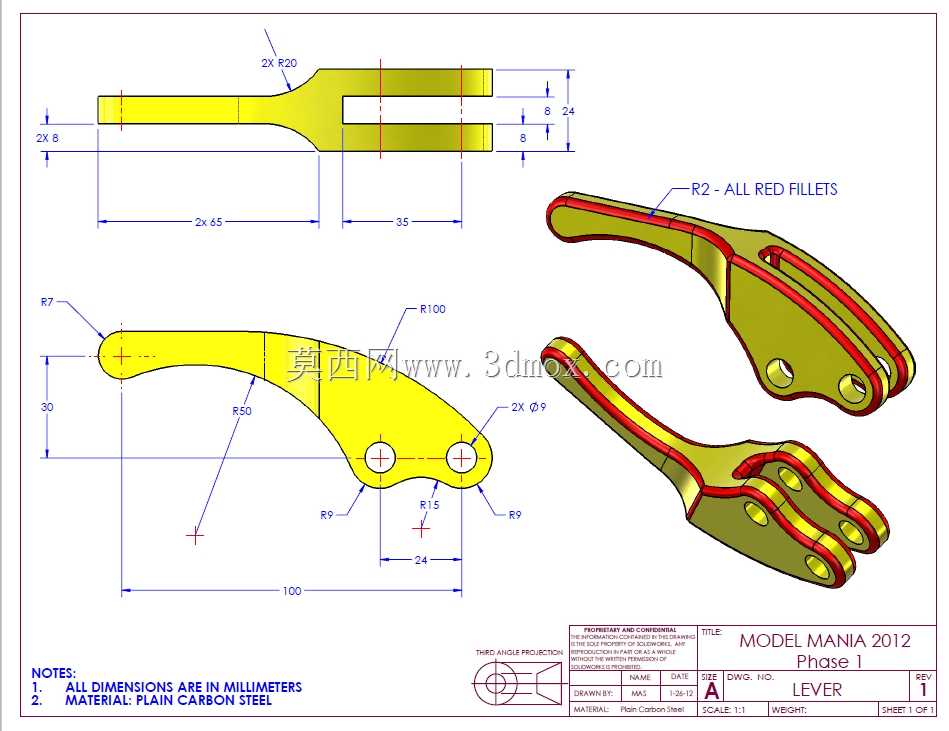

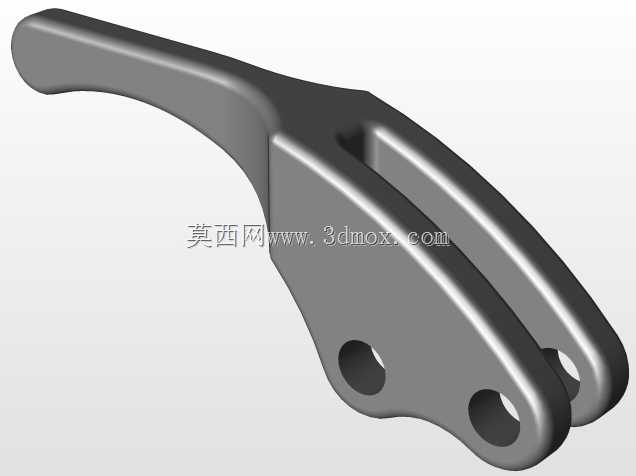

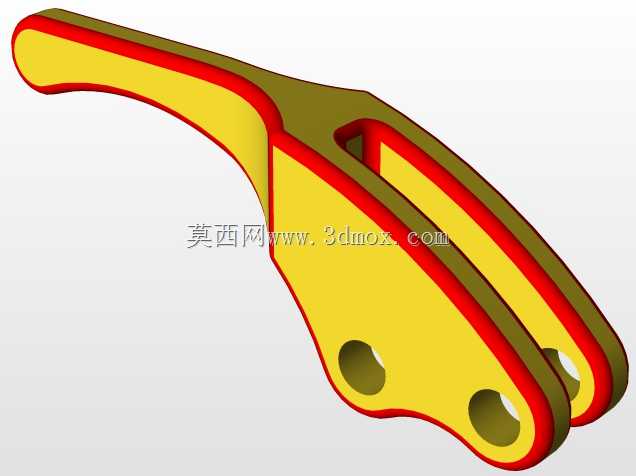

这类带分叉端头的异形杠杆构件，多应用在乘用车辆、小型工程机械的手动操纵回路中，作为操纵力传递的中间执行件，承接人手施加的扳动作用力，将线性的扳动行程转化为末端机构的摆动或位移输出，常见于驻车操纵、档位选换、小型机具的离合控制场景中。从结构细节来看，构件整体采用变截面流线型设计，主体沿受力方向做等强度过渡，握持段做了贴合人手施力习惯的弧面收窄，靠近安装端的位置做了加厚处理，两个同轴安装孔的孔位周边做了局部增厚，避免频繁扳动过程中孔位出现应力集中导致的开裂失效。分叉的端头结构用于匹配末端联动构件的销轴连接，两个叉臂的间距严格匹配被连接件的安装厚度，叉臂上的同轴孔位做了公差适配设计，保证销轴穿入后无卡滞，同时能将操纵力均匀分配到两个叉臂上，避免单侧受力导致的构件变形。设计过程中首先明确了操纵行程的边界要求，以安装孔的回转中心为基准，核算握持端的扳动角度范围，确保在有效行程内构件不会和周边的护罩、安装基座发生运动干涉，所有的外轮廓棱边都做了R2的圆角过渡，一方面是消除加工过程中的锐边毛刺，避免装配和使用过程中划伤操作人员，另一方面也能减少热处理环节的应力集中点，提升构件的抗疲劳强度。从安装边界来看，两个主安装孔的中心距是核心安装尺寸，决定了构件的回转半径和力臂长度，握持端的长度经过力臂核算，保证普通人手施加的扳动力就能驱动末端机构完成动作，不会出现操作力过大导致的操纵沉重问题。构件的厚度方向尺寸统一，适配常规的板材冲压或模锻加工工艺，不需要额外做复杂的侧向抽芯结构，能有效降低批量生产的加工成本，表面的凸起筋条沿受力方向布置，在不增加整体板材厚度的前提下提升构件的抗弯截面模量，减少大扳动力下的构件形变，保证操纵动作的精准传递，不会因为构件自身形变导致操纵行程出现虚位。
