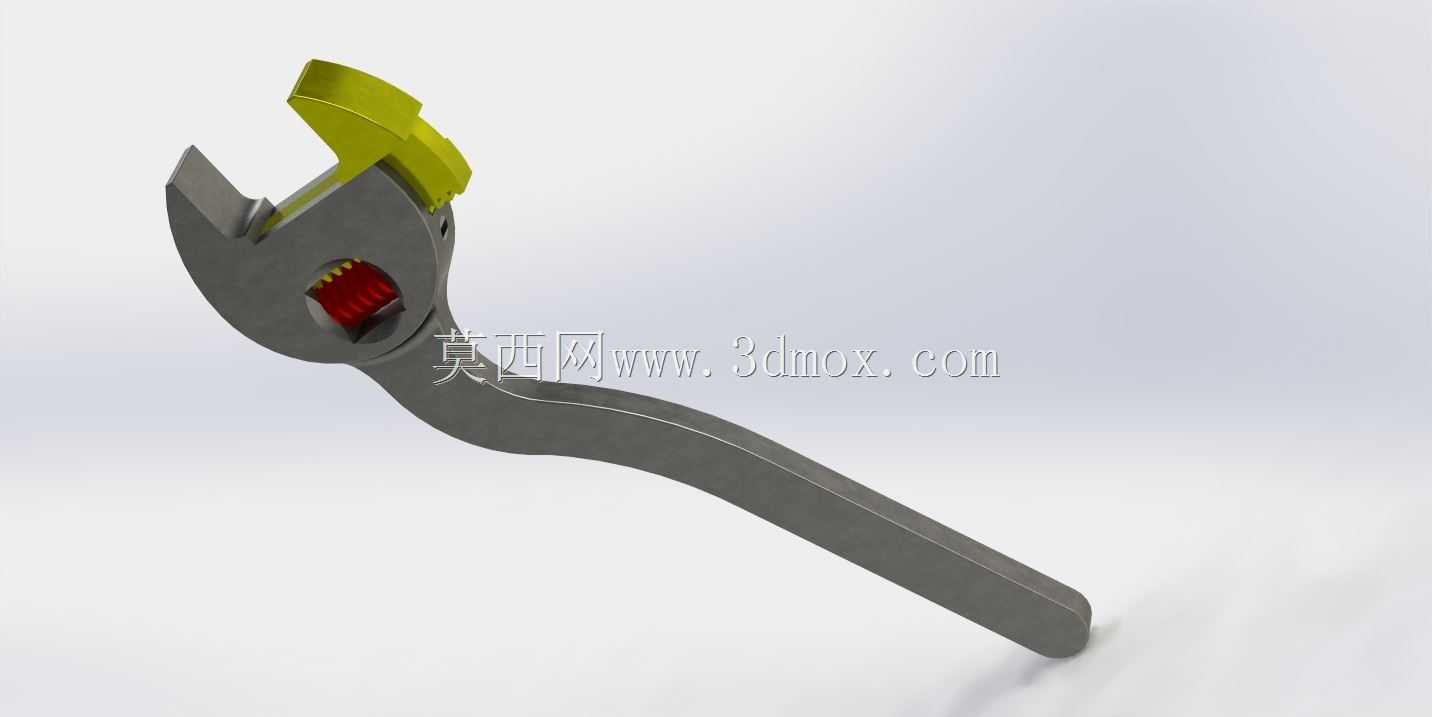

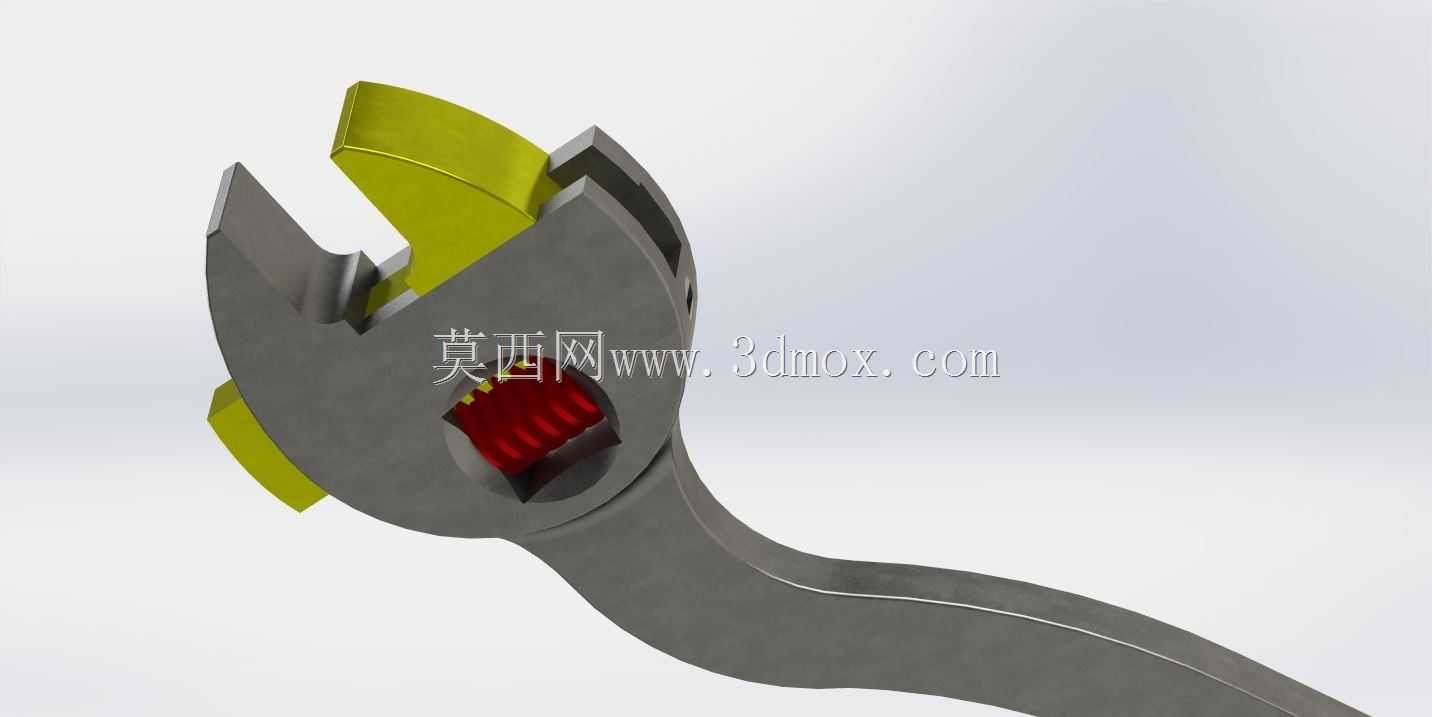

弯柄式活动扳手结构设计方案

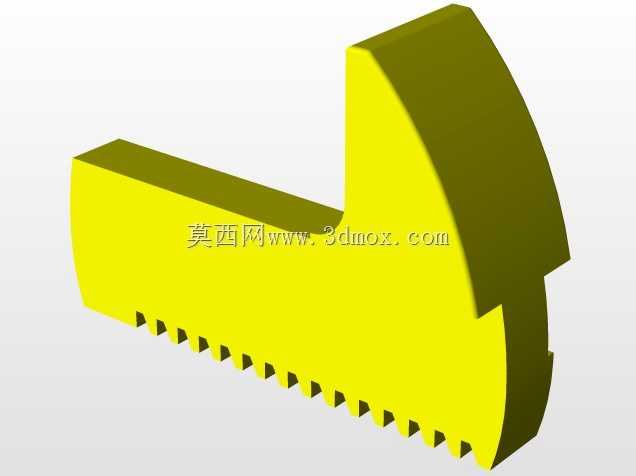

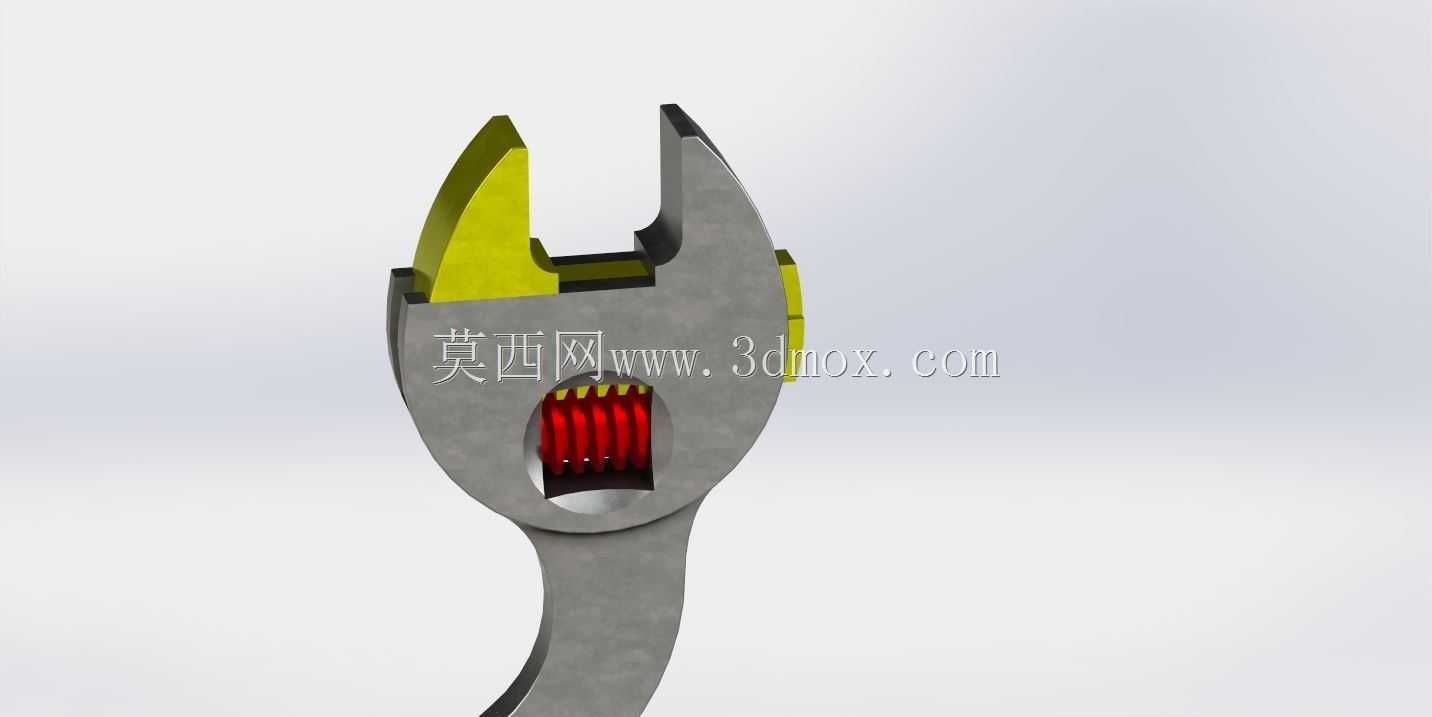

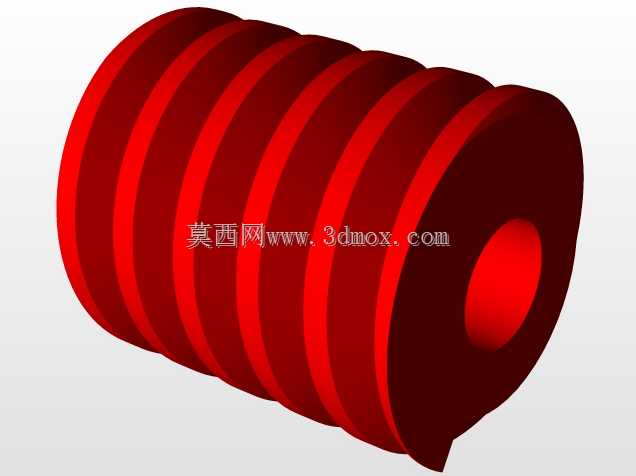

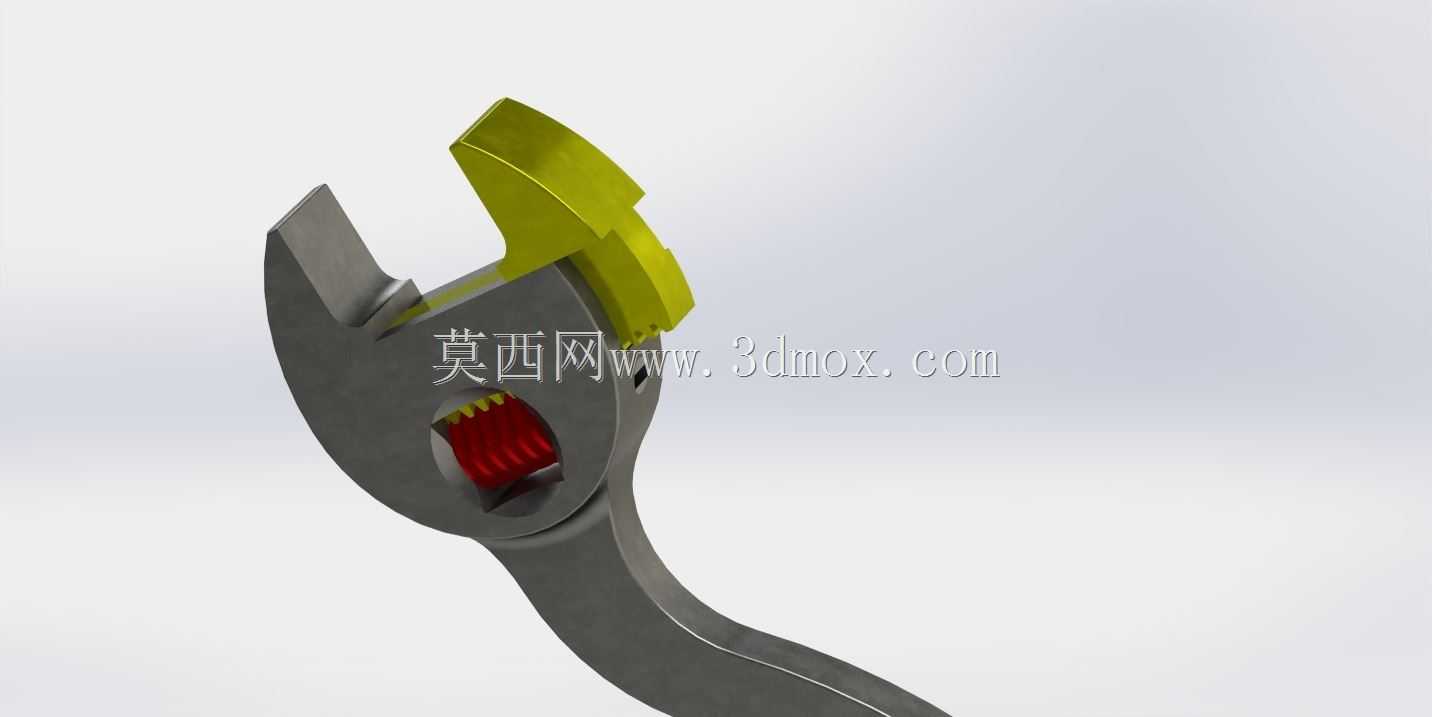

这款弯柄结构的活动扳手，主要面向设备运维、机械装配、五金维修等日常作业场景，区别于常规直柄活动扳手的形态，在狭窄操作空间、需要借力施力的拆装工况下有更突出的适配性。从功能特性来看，活动扳口配合蜗轮调节结构，可以在一定开口尺寸范围内适配不同规格的六角头、方头紧固件，无需频繁更换对应尺寸的固定扳手，减少作业时的工具携带量，尤其适合户外抢修、多规格紧固件混合作业的场景。弯柄的结构设计并非单纯的外形差异化，在实际使用中，当紧固件位置存在周边结构干涉时，弯柄可以避开邻近的零部件凸起，让扳口能够完整卡入紧固件的受力面，避免因卡接不充分出现打滑、磨损紧固件棱角的问题；同时弯曲的手柄形态更贴合手部施力的力矩传递角度，在同等握持力下可以获得更大的拧紧扭矩，针对长期作业的场景，能一定程度降低手腕的弯折受力幅度，减少操作疲劳感。设计过程中，首先需要明确扳口的最大开口边界，对应常规M6到M24规格的紧固件夹持需求，确定活动钳口的滑动行程，蜗轮与钳口齿条的啮合齿距需要兼顾调节顺滑度与夹持锁紧强度，避免受力时出现钳口滑移退齿的问题。手柄部分的弯曲角度经过反复校核，既要保证操作时的避让空间，也要控制整体外形尺寸不会过大，能够适配常规的工具收纳空间，扳手头与手柄的过渡位置做了圆弧过渡处理，避免应力集中导致受力时出现断裂风险，活动钳口与固定钳口的夹持面做了细齿纹理处理，增加夹持摩擦力，减少施力时的打滑概率。整体结构的尺寸边界控制上，整体长度适配单手握持操作的合理区间，头部厚度控制在较薄的尺寸范围内，能够伸入部分间隙较小的设备安装位置完成紧固件拆装，钳口的开合导向结构采用内嵌式滑道，避免外置结构在磕碰后出现调节卡滞的问题，蜗轮的调节旋钮位置设置在拇指自然触碰的区域，单手即可完成开口尺寸的快速调节，无需双手配合操作，提升高空作业、单手持物作业时的操作便利性。在实际工况验证中，这类弯柄活动扳手针对管路安装、设备侧板拆装、角位紧固件操作的场景适配性远优于常规直柄扳手，不会因为手柄与邻近部件干涉导致无法完整转动扳手，每次转动的有效摆角更大，能够减少反复调整卡接位置的频次，提升拆装作业的效率。
