型材在线角度切角加工设备结构

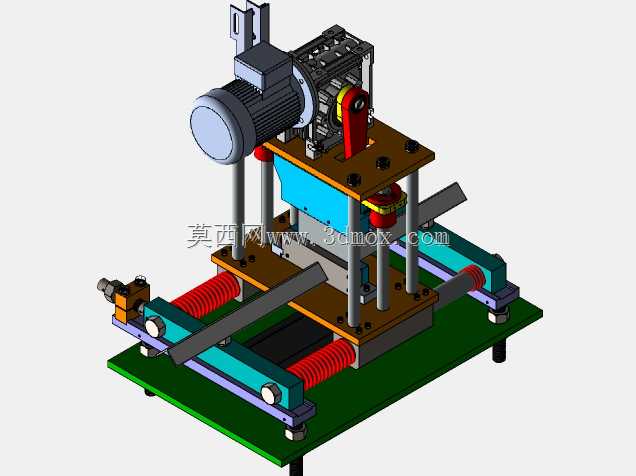

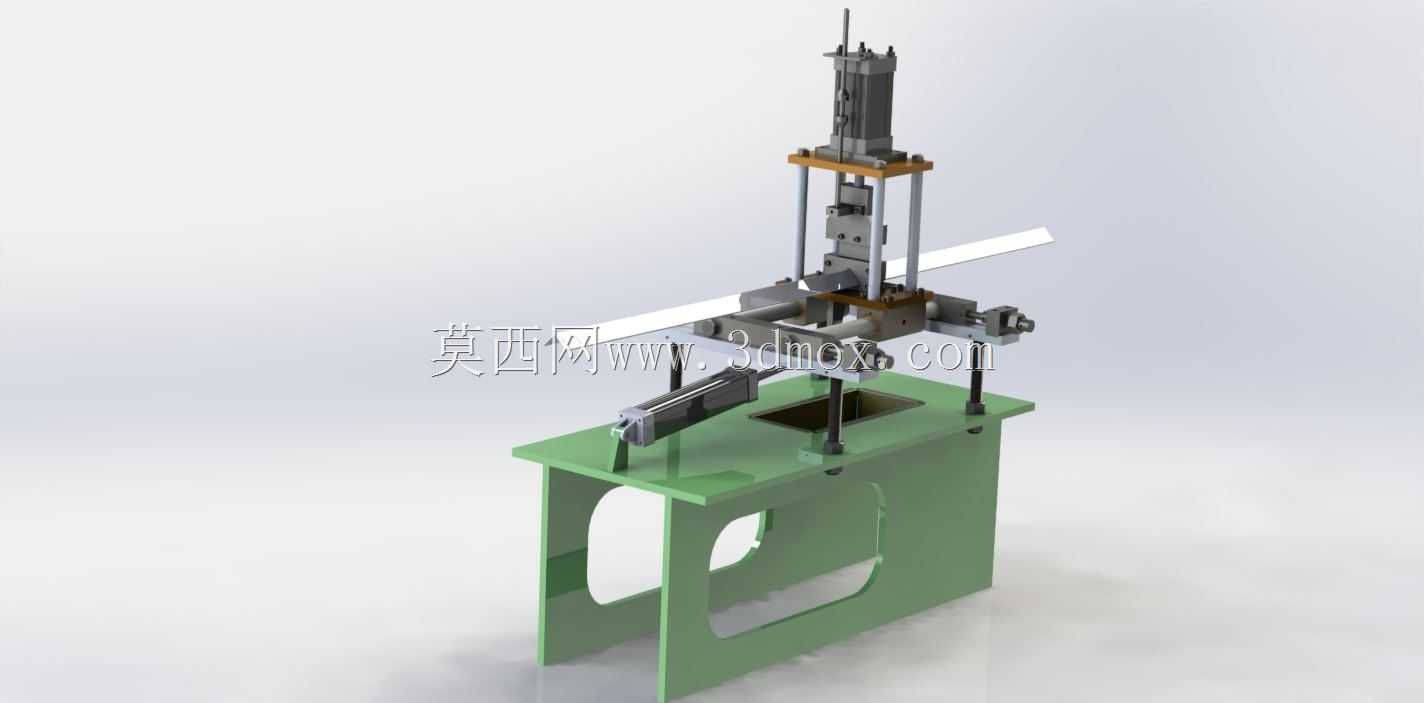

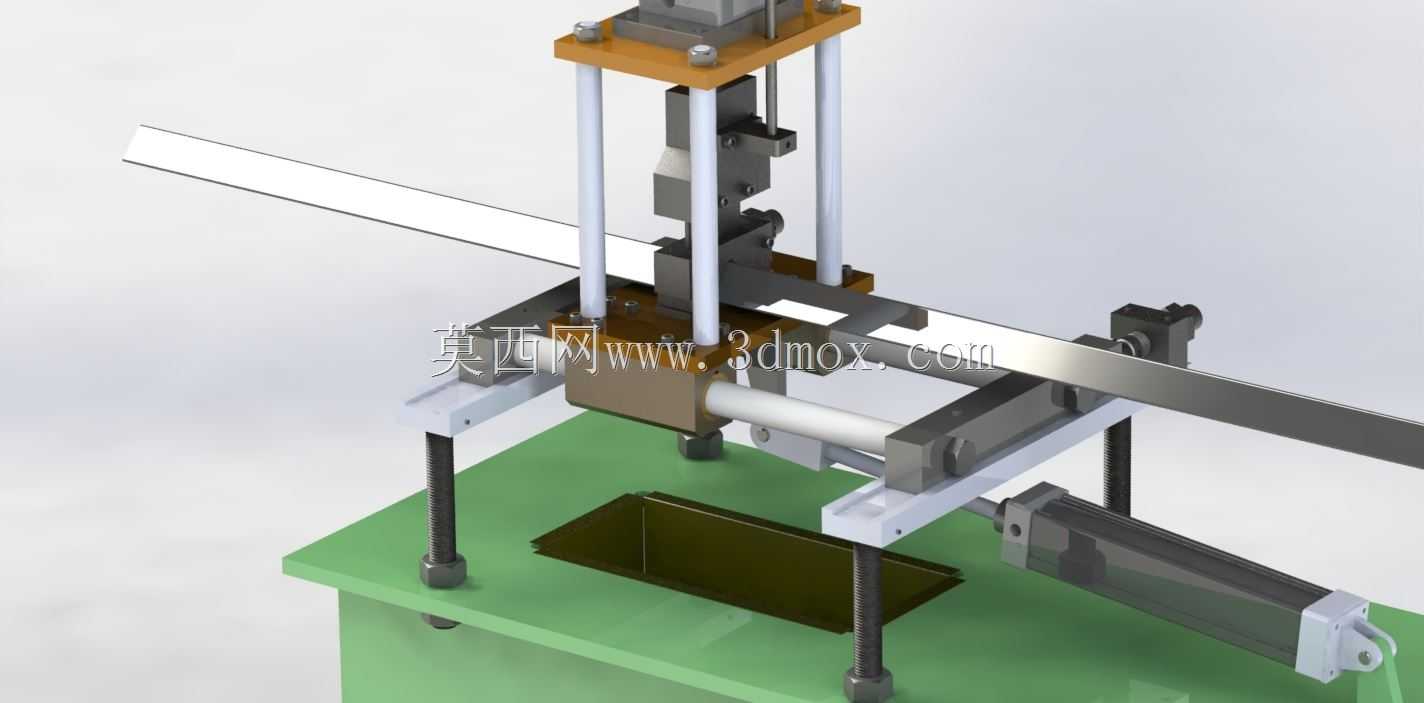

这款在线角度切角设备主要面向型材连续加工产线的边角修整工序，在门窗型材、装饰线条、轻钢龙骨等长尺寸型材的连续滚压或挤出成型产线末端，可直接对接前段出料工位，无需额外转序搬运就能完成定长段的端部角度裁切，适配产线连续化作业的节拍要求，避免离线切角带来的定位偏差与工序周转损耗。设备整体采用台式安装结构，下部为一体式焊接机架作为承载基础，机架预留了型材穿送的通槽，台面作为各功能组件的安装基准面，安装时仅需将机架台面调整至与前段出料导轨面齐平，保证型材输送路径无高度差即可，整体安装边界可适配常规车间产线的工位间距，不需要额外开挖地基或做特殊承重处理。上部执行单元采用立式布置的裁切驱动结构，搭配双侧导向的滑动压料组件，裁切动作触发前，压料块会先压紧型材待切位置的两侧，避免裁切过程中型材翘曲或移位，保证切口角度精度；裁切刀具的安装座可做角度调整，能根据加工需求切换不同的切角角度，适配45度拼角、90度直切等常见的型材端部加工需求。设计过程中优先考虑了型材在线输送的避让需求，裁切工位的两侧预留了足够的导向支撑长度，长型材穿过工位时不会因为悬臂长度过大产生下垂变形，导向块采用可调间距的结构，可适配不同截面宽度的型材加工，换型时仅需调整两侧导向块的锁紧位置即可完成适配，不需要更换整套工装。设备的裁切动力采用立式直驱结构，动力输出路径短，裁切动作响应快，能匹配前段产线的连续出料速度，不会因为裁切节拍滞后造成型材堆料；压料组件的压力可根据型材材质做适配调整，加工薄壁型材时调低压力避免压溃型材表面，加工厚壁硬质型材时调高压力保证夹持稳定性，兼顾不同材质型材的加工适配性。从结构布局来看，所有驱动组件均布置在台面上方，下部机架内部预留了废料收集的空间，裁切产生的边角料可直接通过台面的落料槽落入下方收集容器，不需要额外设置废料吹扫或输送结构，简化了设备的附属配置，日常维护时仅需定期清理导向面的碎屑、检查裁切刀具的磨损情况即可，维护操作空间充足，不需要拆解过多组件就能完成易损件更换。
