导柱式单工序冲压成型工装结构

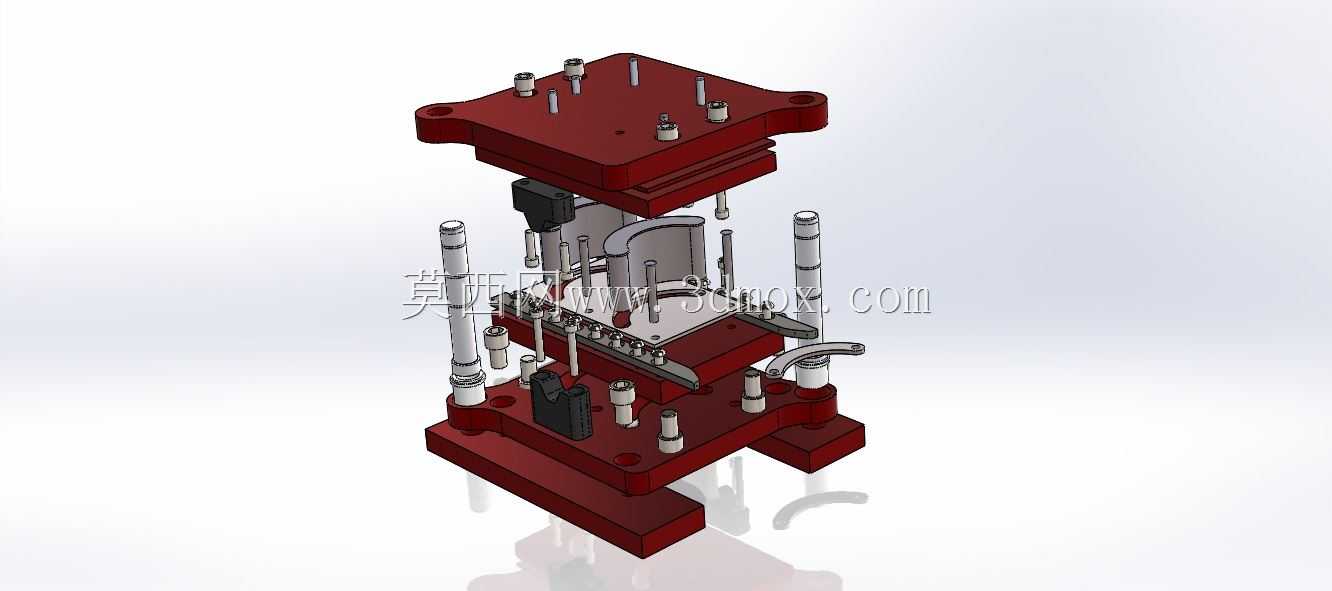

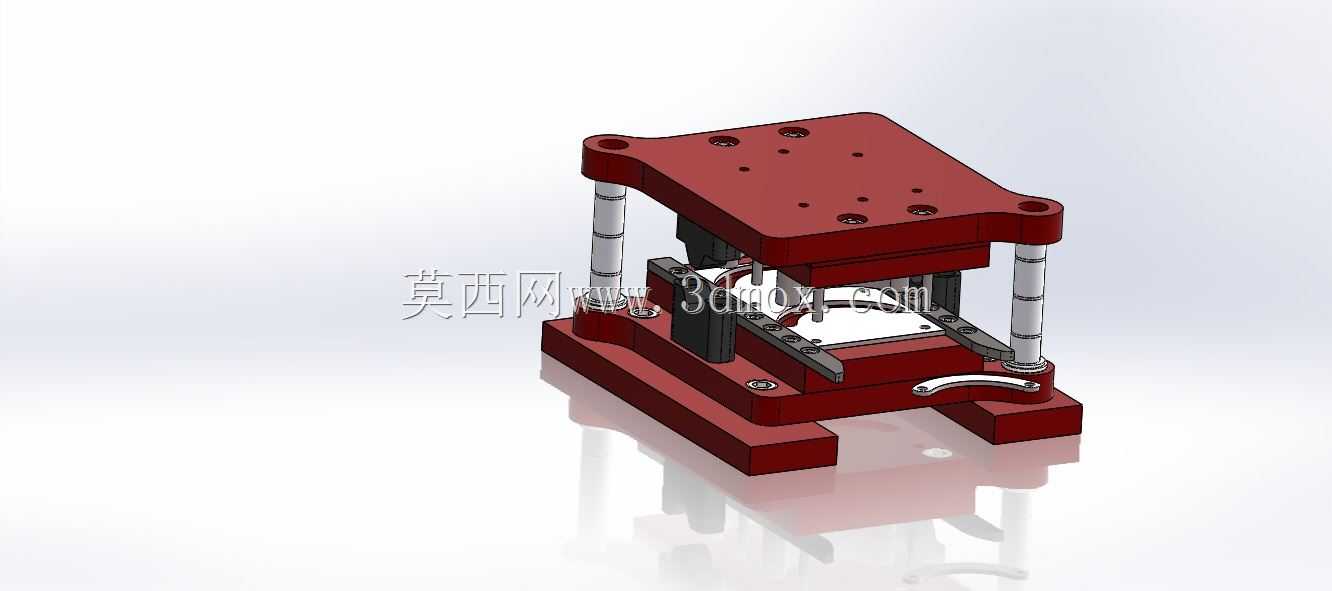

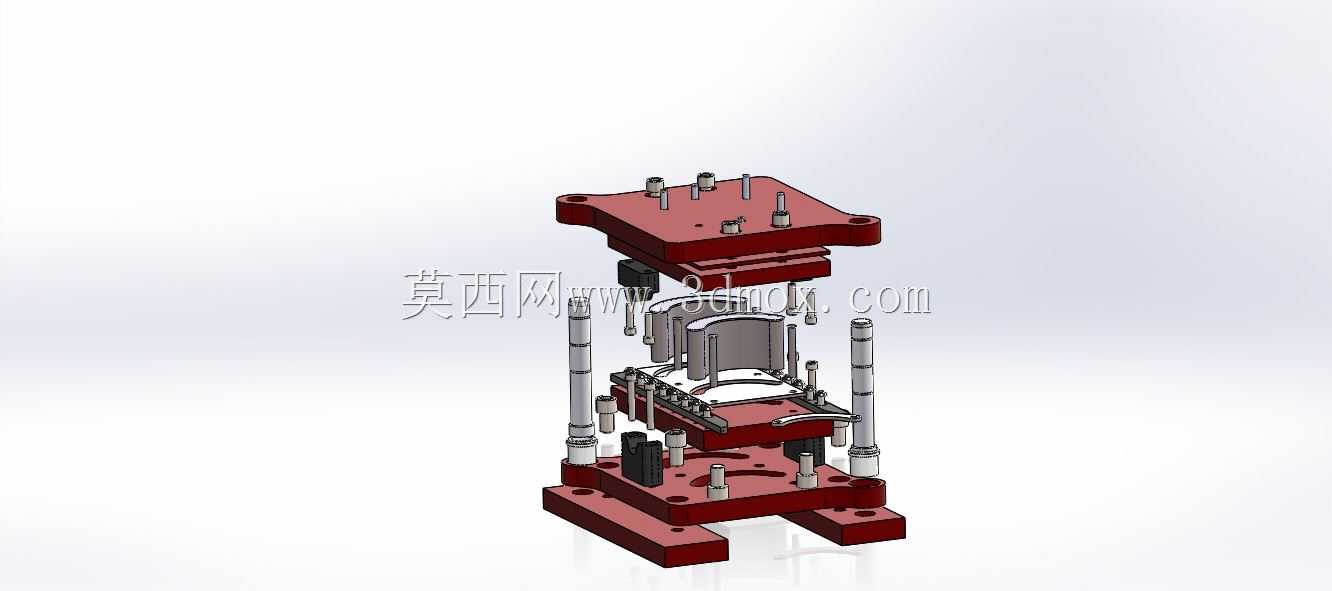

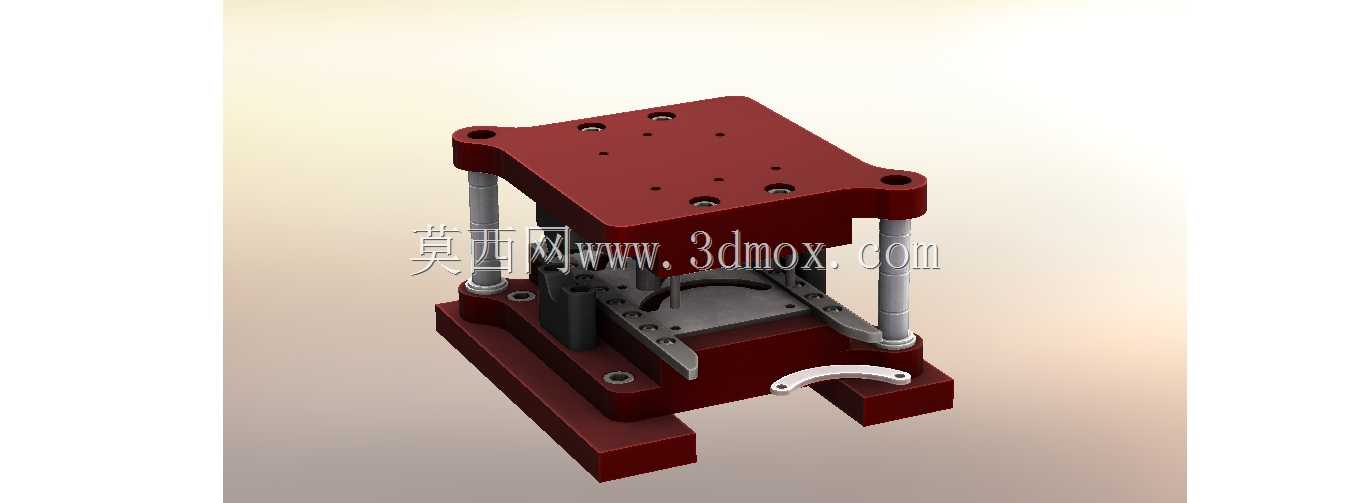

这套冲压工装主要应用于中小尺寸五金平板件的冲裁、浅成型工序，常见于家电五金配件、3C电子结构件、小型汽车冲压零部件的批量生产场景，适配普通开式可倾压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面完成生产作业。从结构设计来看，采用后侧滑动导柱导套的模架布局，上下模座选用铸铁材质加工，保证长期受冲击载荷下的结构刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中可精准引导上下模对中，避免凸凹模出现啃模、偏磨问题，大幅延长模具核心工作零件的使用寿命。上下模座的安装孔位按照通用压机的T型槽间距设计，上模座通过模柄与压机滑块连接，下模座通过压板螺栓固定在压机工作台面，安装时无需额外加工适配垫板，可快速完成换装调试，适配多品种小批量的柔性生产需求。模架内部集成了卸料板结构，冲压完成后弹性卸料装置可将箍在凸模上的板料顺利脱出，下模设置的定位挡块可精准约束条料的送进步距，操作人员送料时只需将板料抵靠定位面即可保证冲压位置精度，无需额外划线找正，单工序作业的生产节拍可达每分钟30-40次。设计过程中充分考虑了操作安全性，下模座前端设置了弧形安全护手结构，避免操作人员送料时手部伸入模腔危险区域，导柱外侧预留了足够的安全间隙，合模过程中不会出现夹手风险。模架的闭合高度、开模行程均按照常规16吨-25吨开式压机的参数范围设计，工作区域的成型尺寸覆盖150mm*120mm以内的平板冲压件，可通过更换凸凹模核心镶块，快速切换不同冲压件的生产需求，模座本身属于通用工装基体，无需随产品更换，可大幅降低新工装的制造成本与加工周期。整套结构的受力路径经过优化，冲压力通过模座均匀传导至压机安装面，长期作业不会出现模座变形、导柱卡滞问题，日常维护只需定期给导柱加注润滑脂、检查弹性卸料元件的弹力衰减情况即可，维护成本极低，适合中小型五金加工车间作为通用冲压工装基体使用。
