柴油动力卷扬牵引起重绞车结构设计

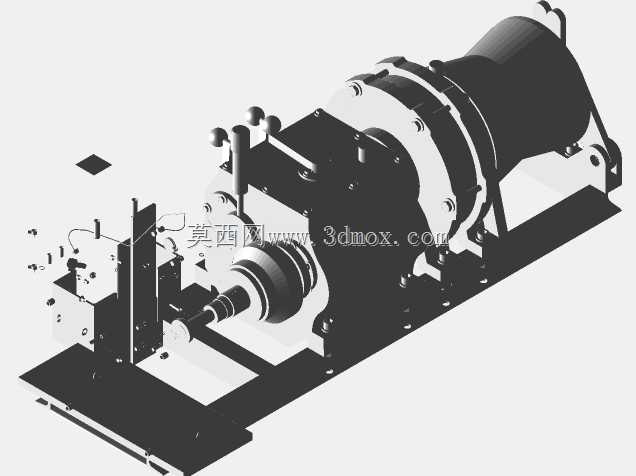

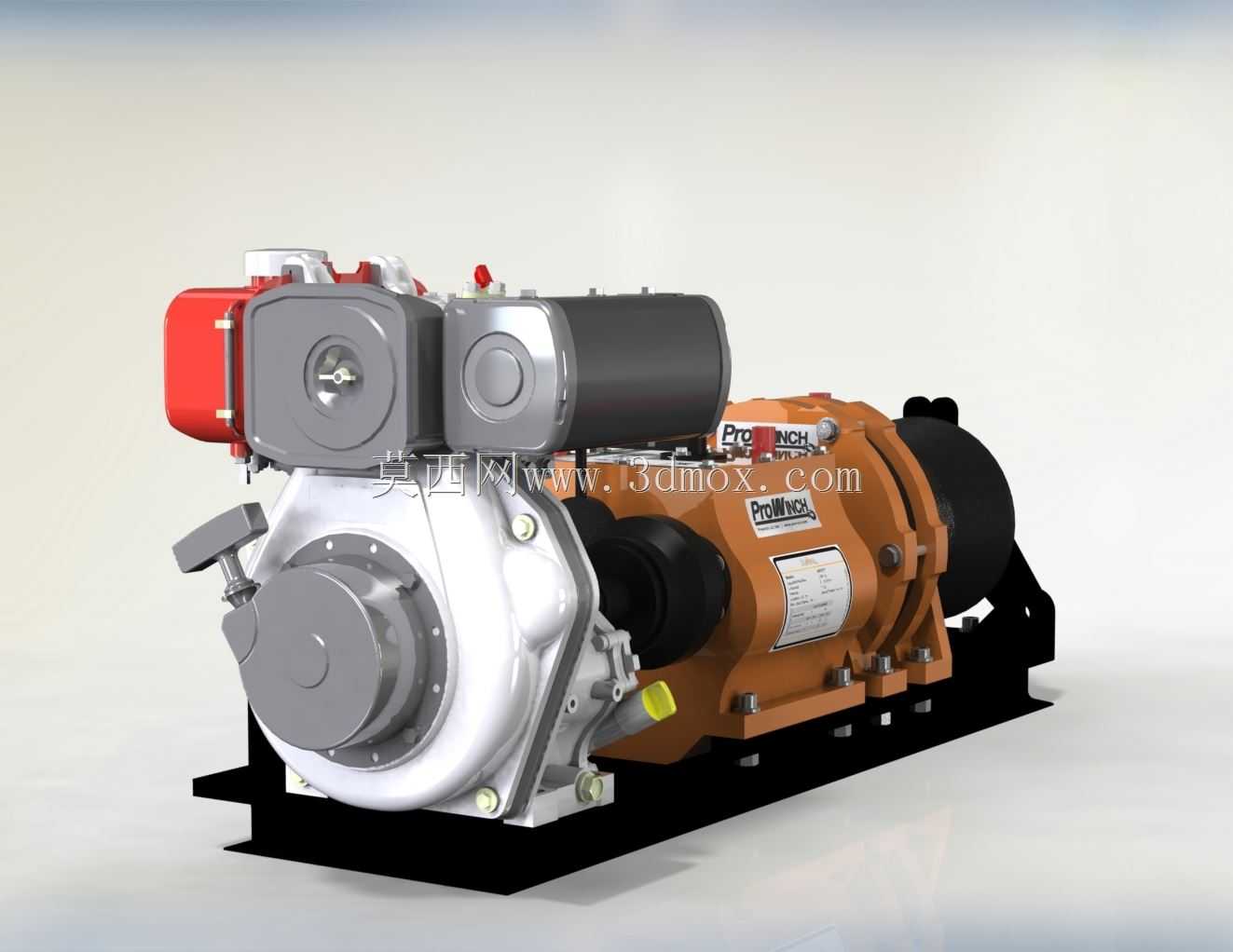

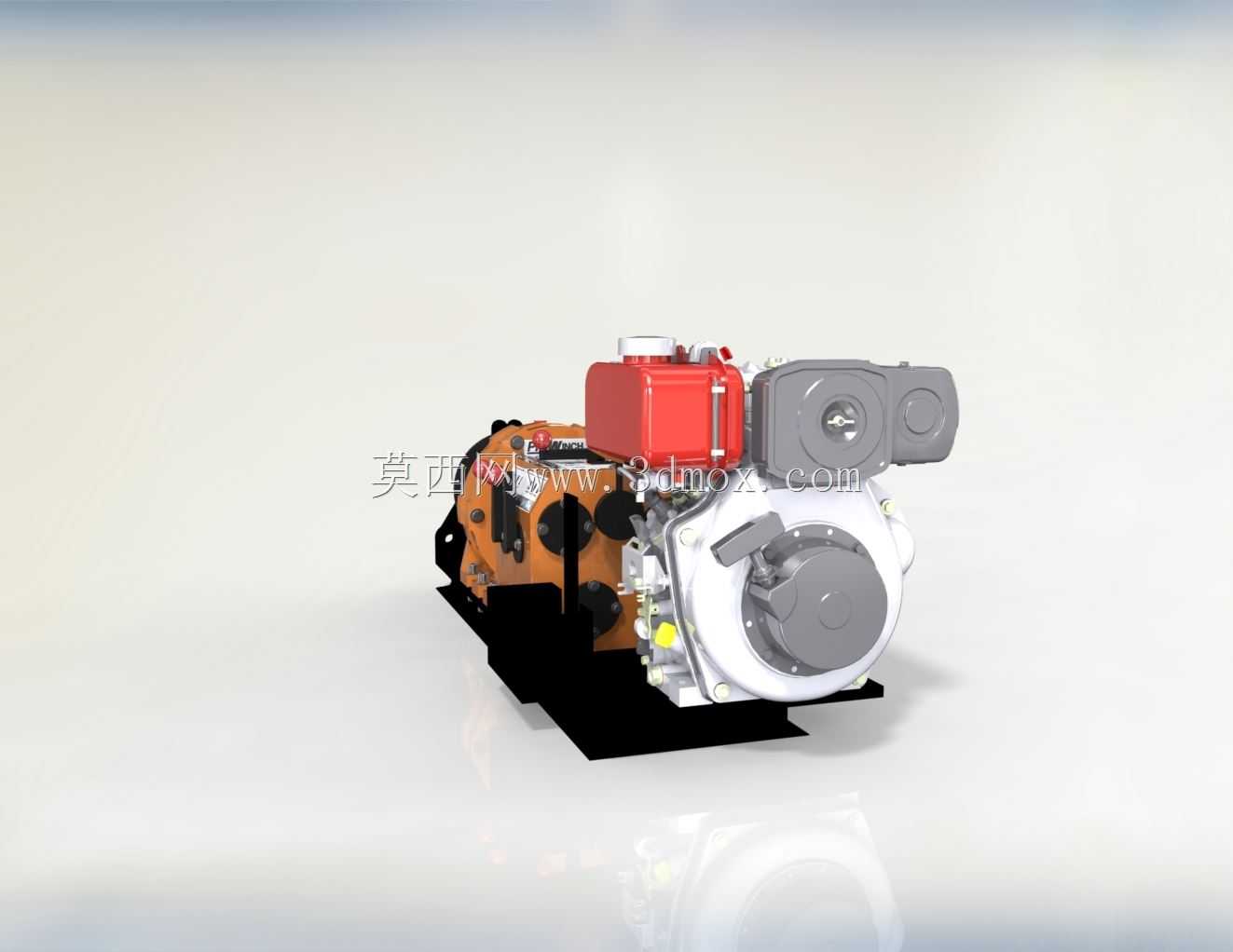

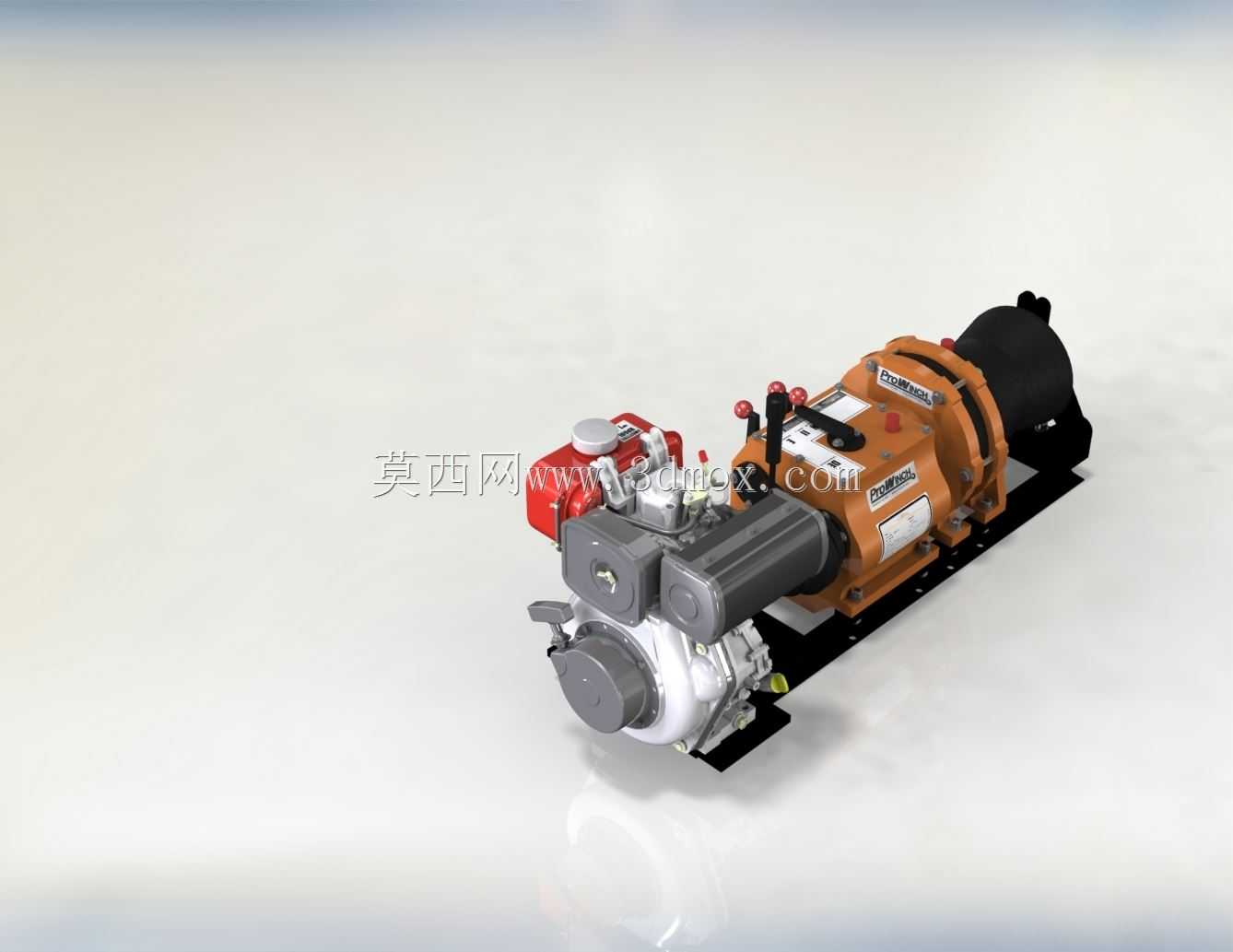

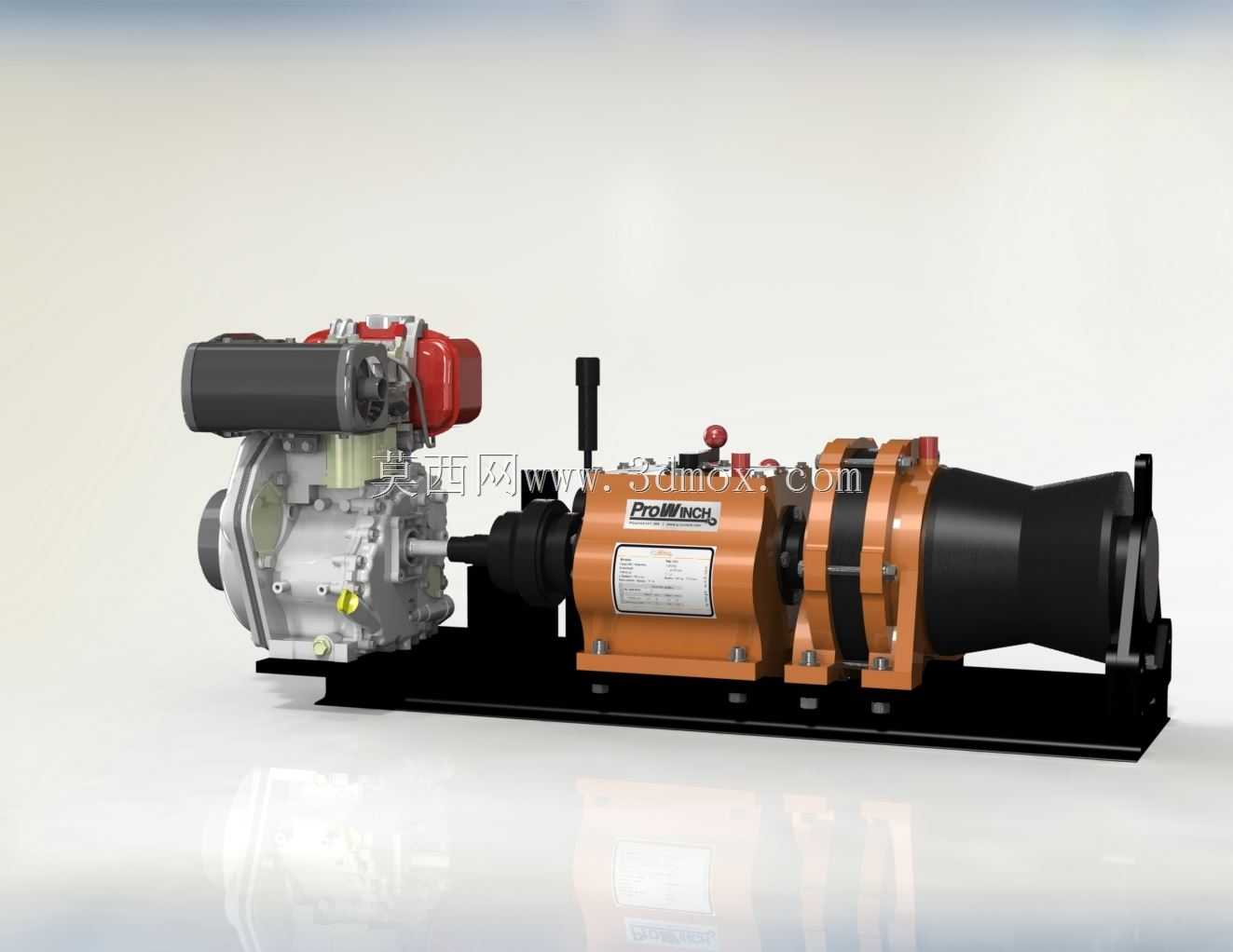

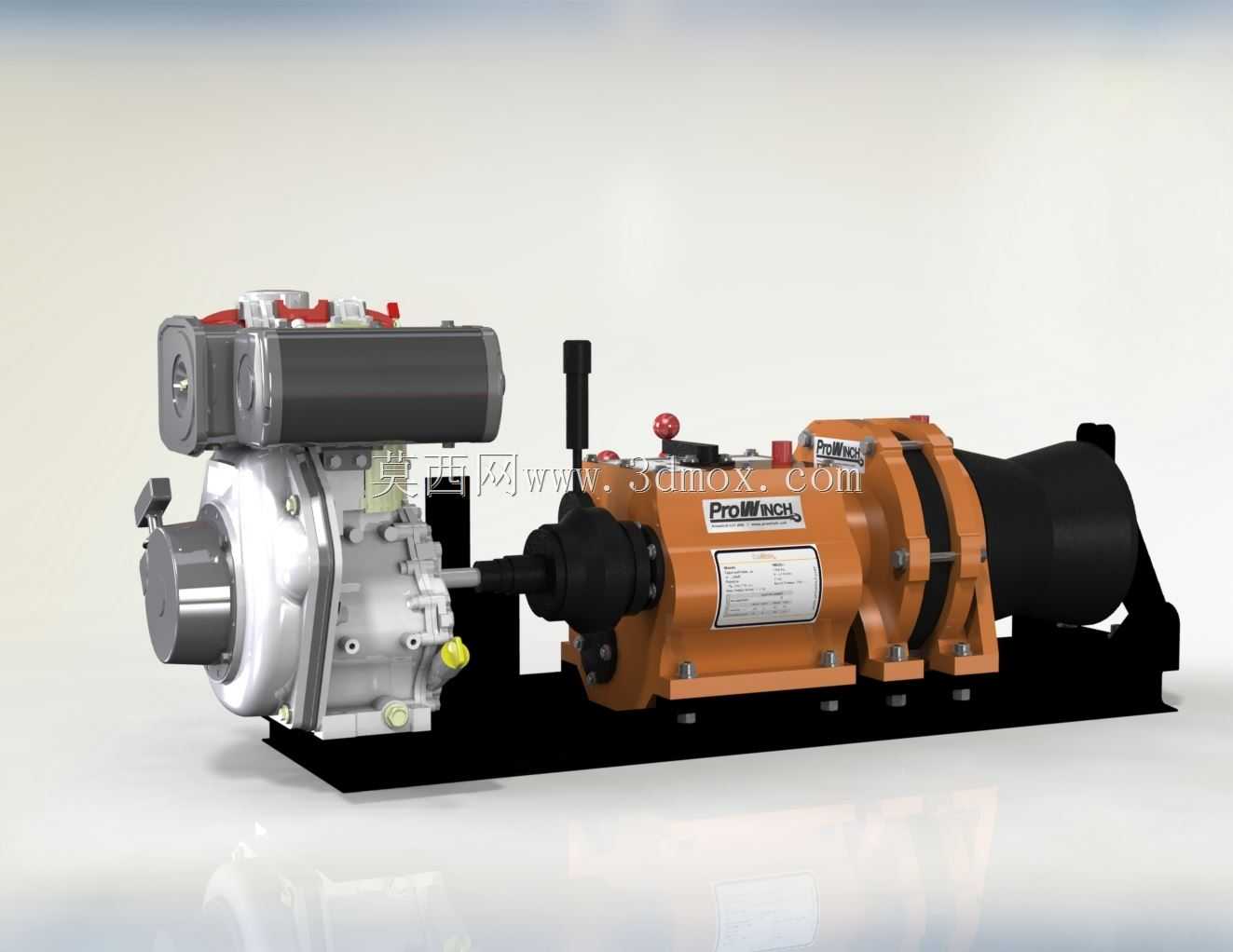

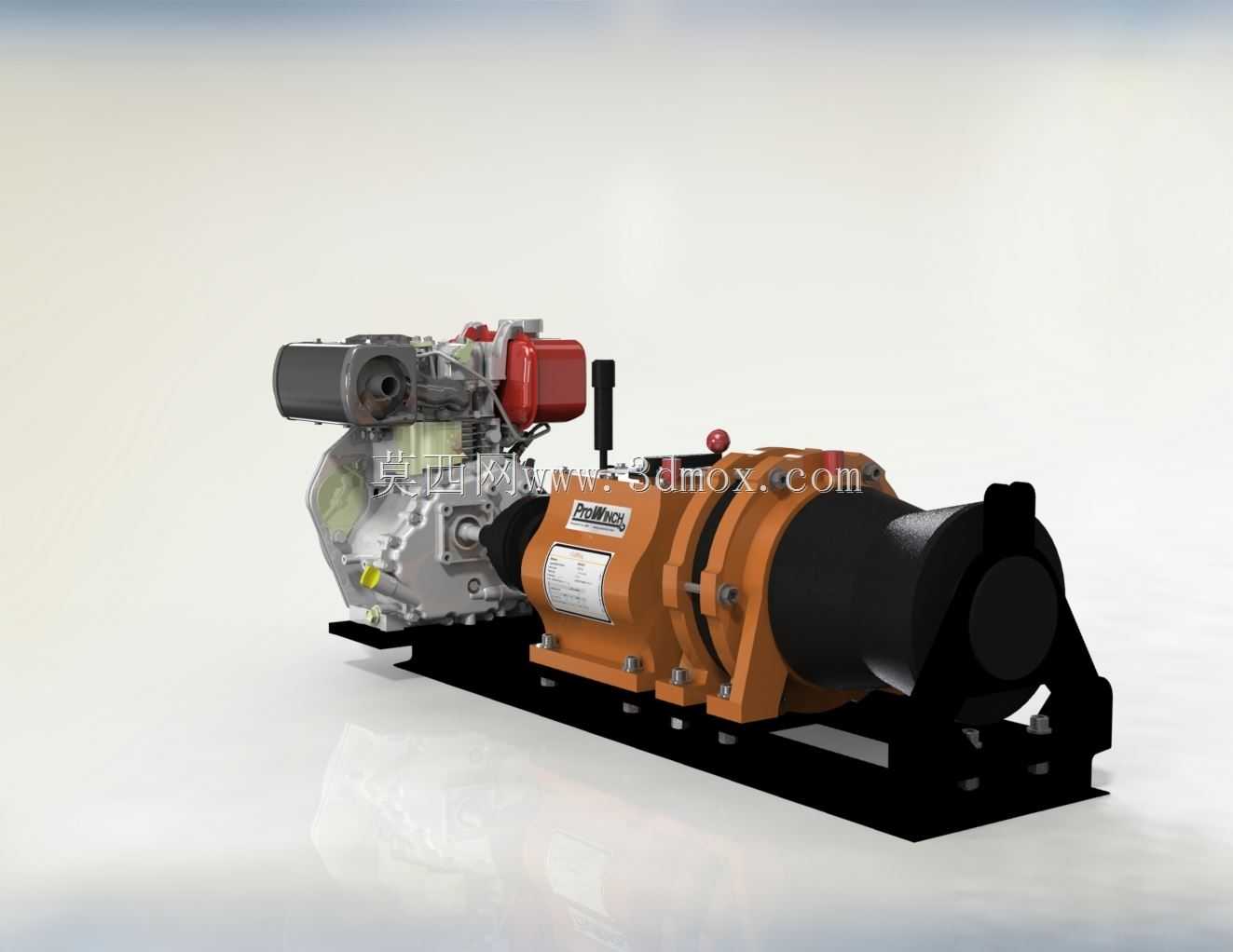

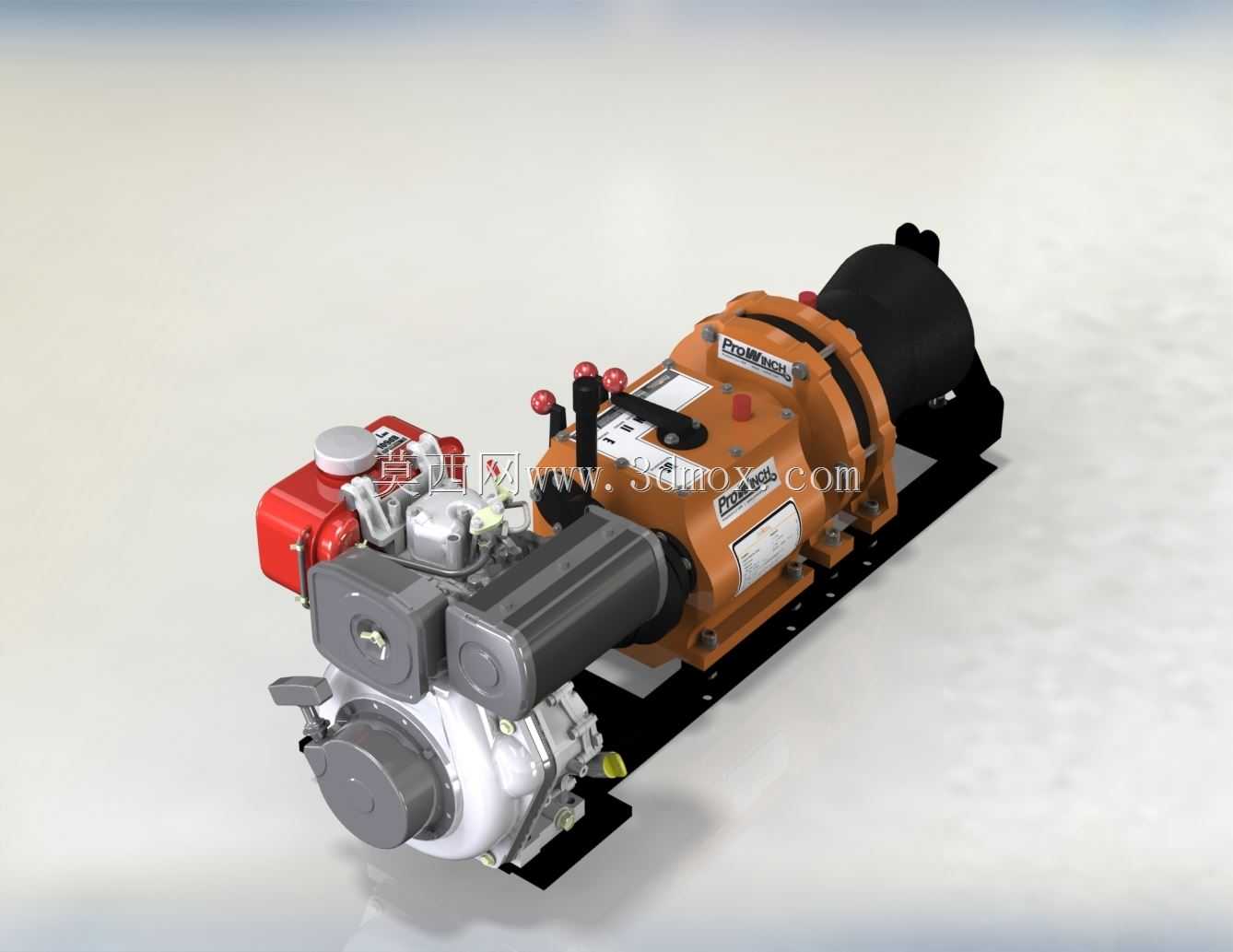

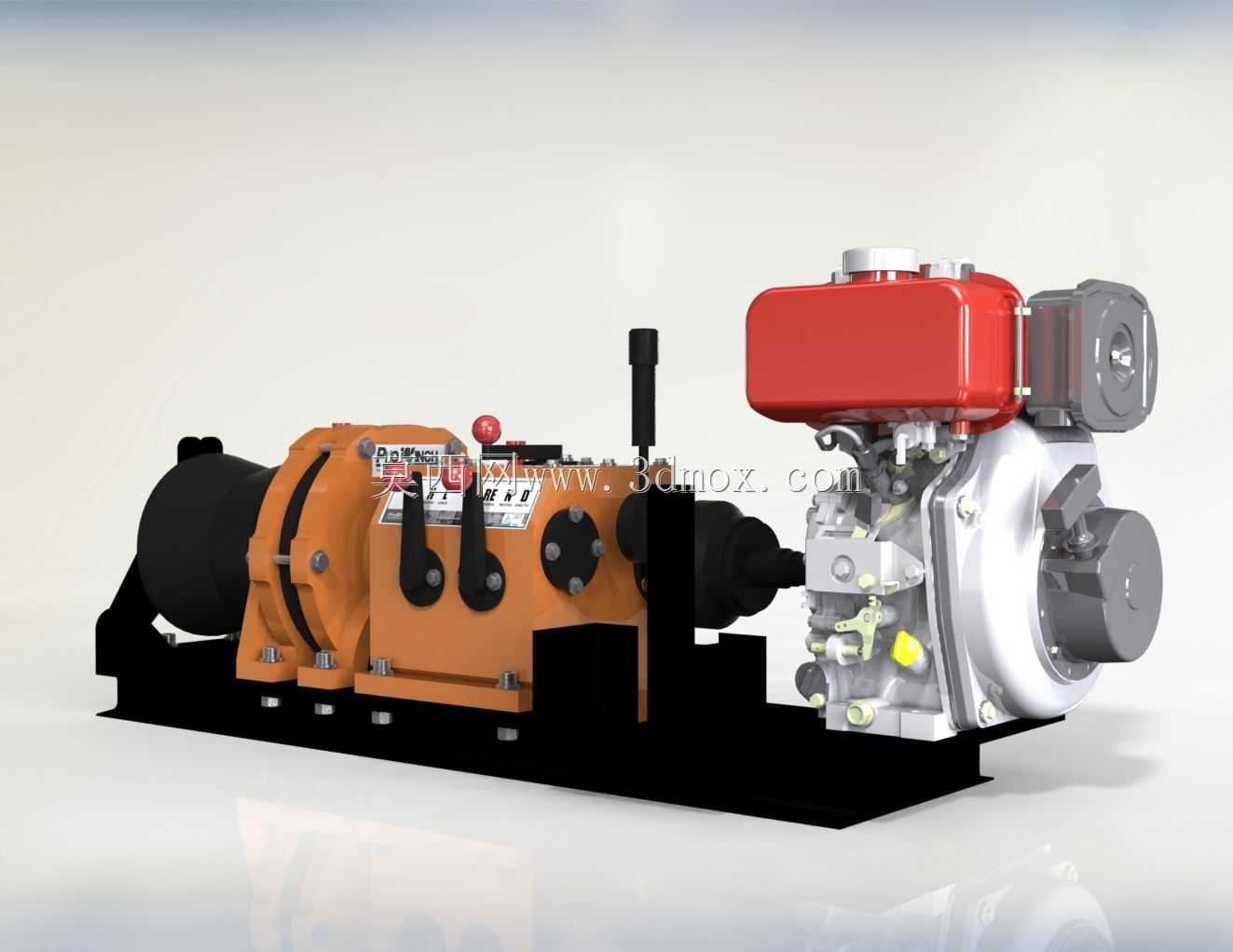

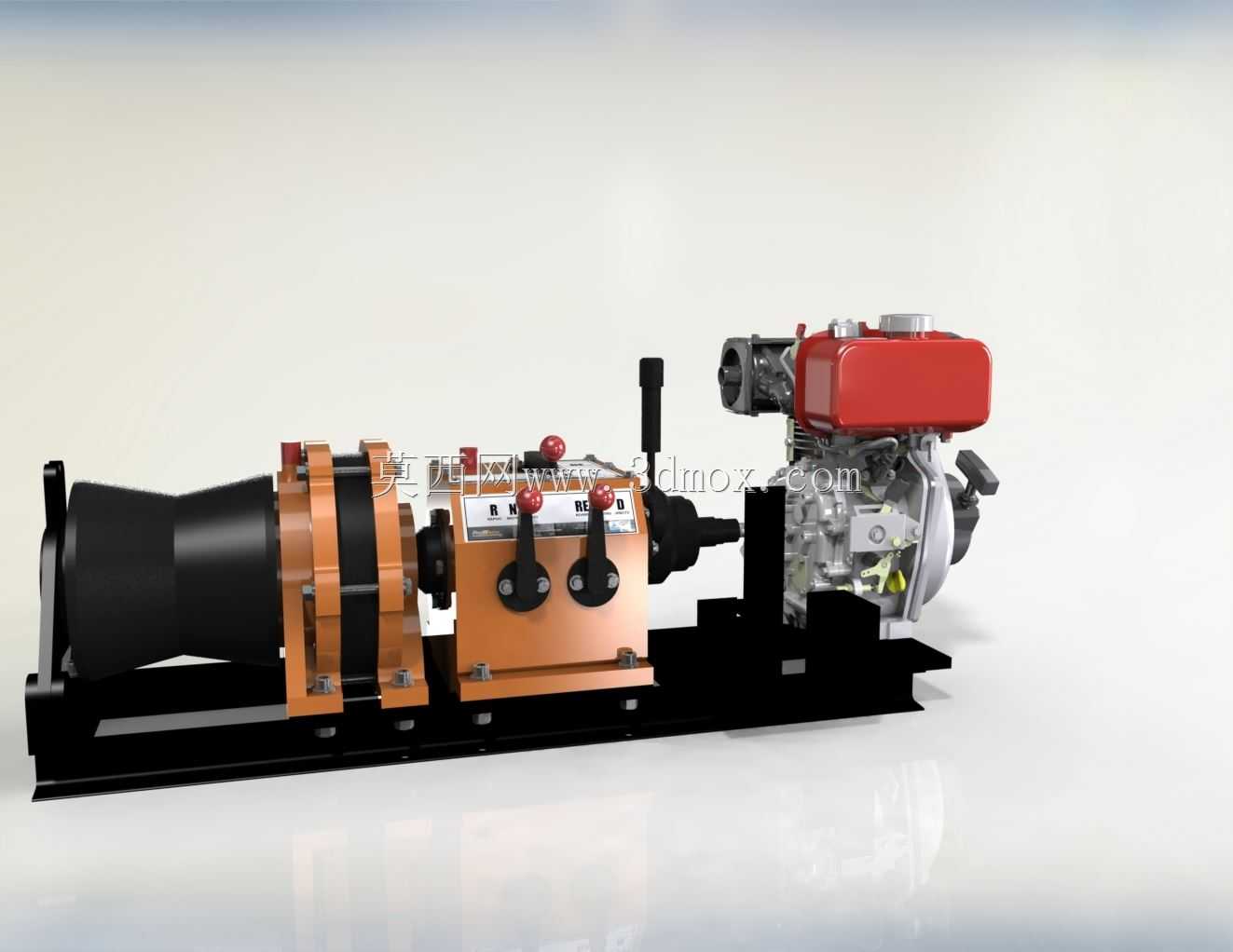

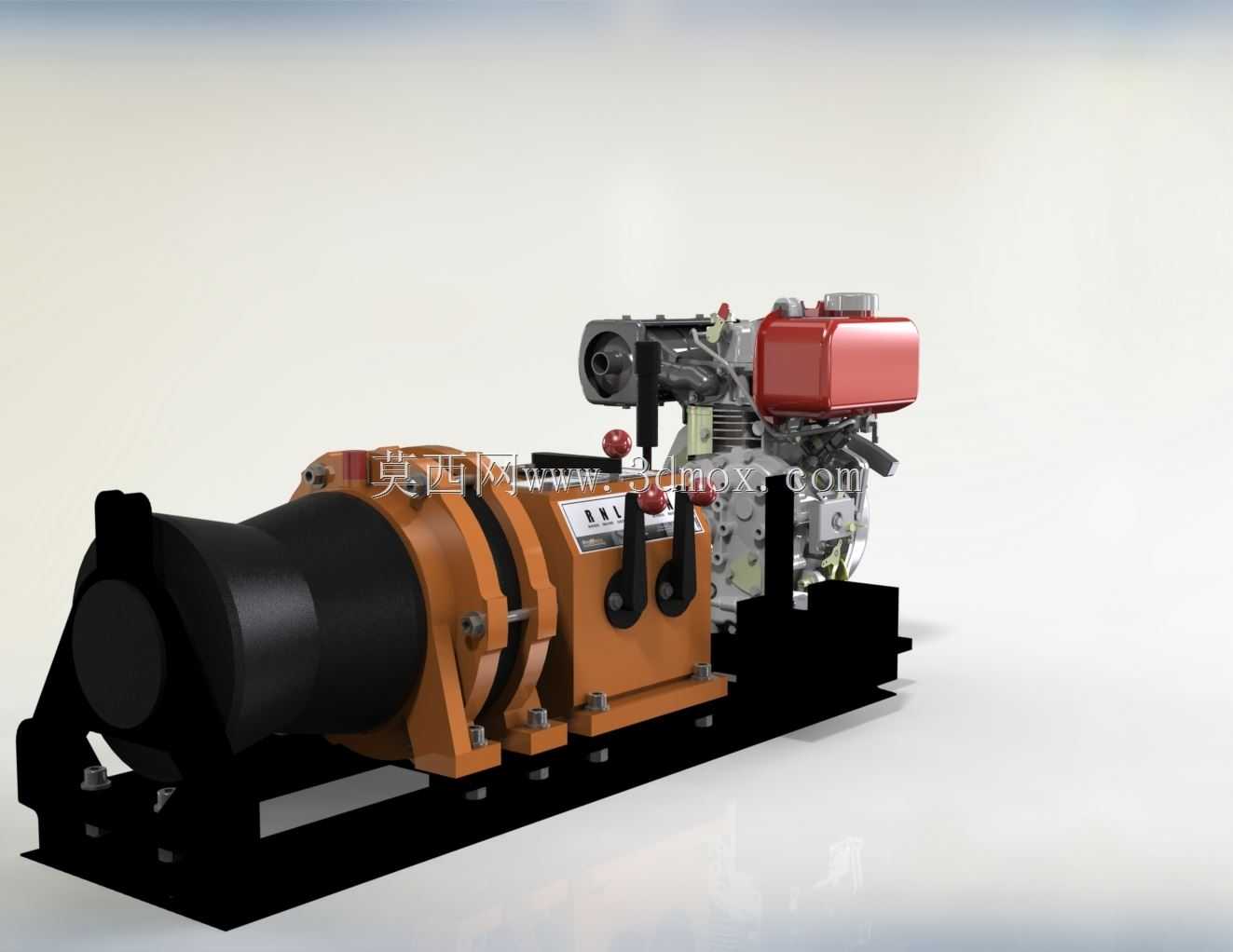

这款柴油驱动的卷扬牵引设备，核心适配无外接电力供应的野外作业场景，在山地管线铺设、林区木材转运、野外应急救援、小型基建物料吊装这类工况下，能摆脱供电线路限制独立完成牵引、起升作业。设备整体采用集成式布局，将柴油动力单元、减速传动机构、卷筒总成、离合制动组件整合在同一刚性机架上，机架预留的标准安装孔位可直接固定在拖车底盘、固定作业平台或者临时搭建的基座上，安装边界充分考虑了野外转场的快速拆装需求，无需额外制作复杂转接支架即可完成部署。

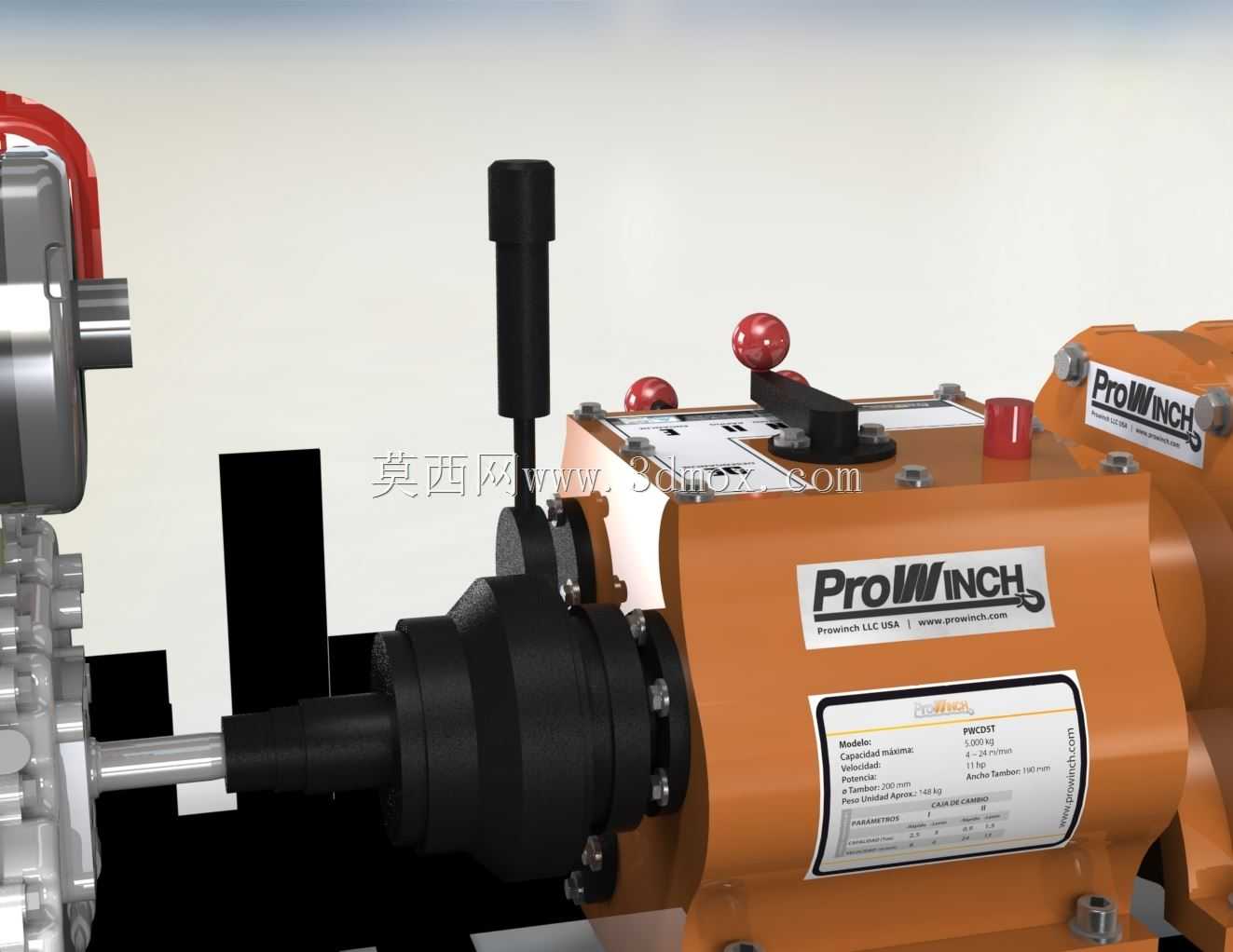

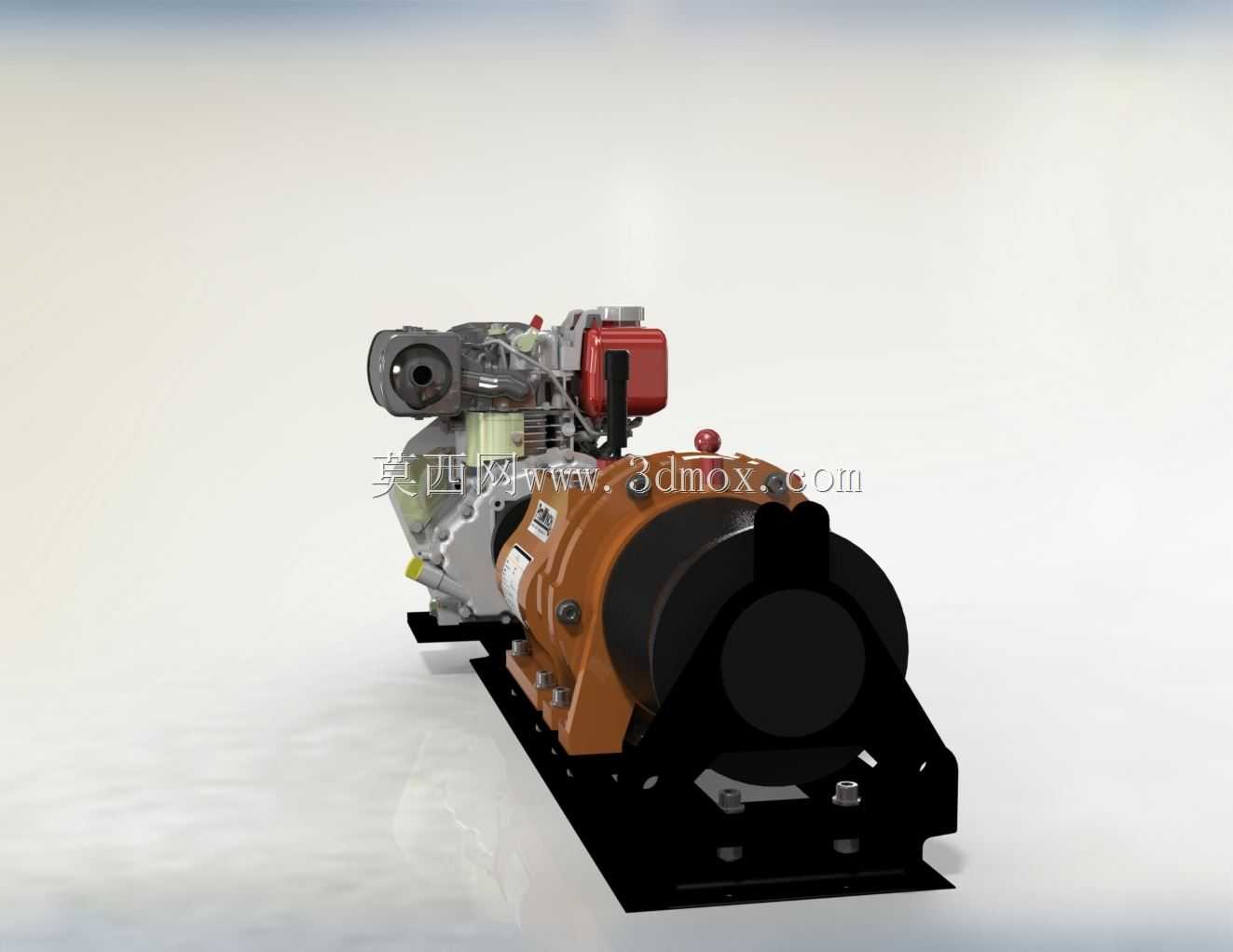

从功能设计来看，设备的动力输出端通过多级减速机构将柴油发动机的高转速低扭矩输出，转化为卷筒端的低转速大扭矩牵引力，可适配5吨级额定载荷的牵引与起升作业，卷筒的绳槽结构经过参数优化，能保证钢丝绳在多层缠绕时排列整齐，避免乱绳咬绳问题，延长钢丝绳使用寿命。离合机构设计在减速机构与卷筒之间，作业时可通过操作手柄实现卷筒与动力端的脱开与结合，方便空载状态下快速拉出钢丝绳，也能在动力故障时手动释放载荷，制动组件采用常闭结构，失去外力操作时自动锁止卷筒，避免载荷下坠或者溜绳风险，充分考虑野外作业的安全冗余。

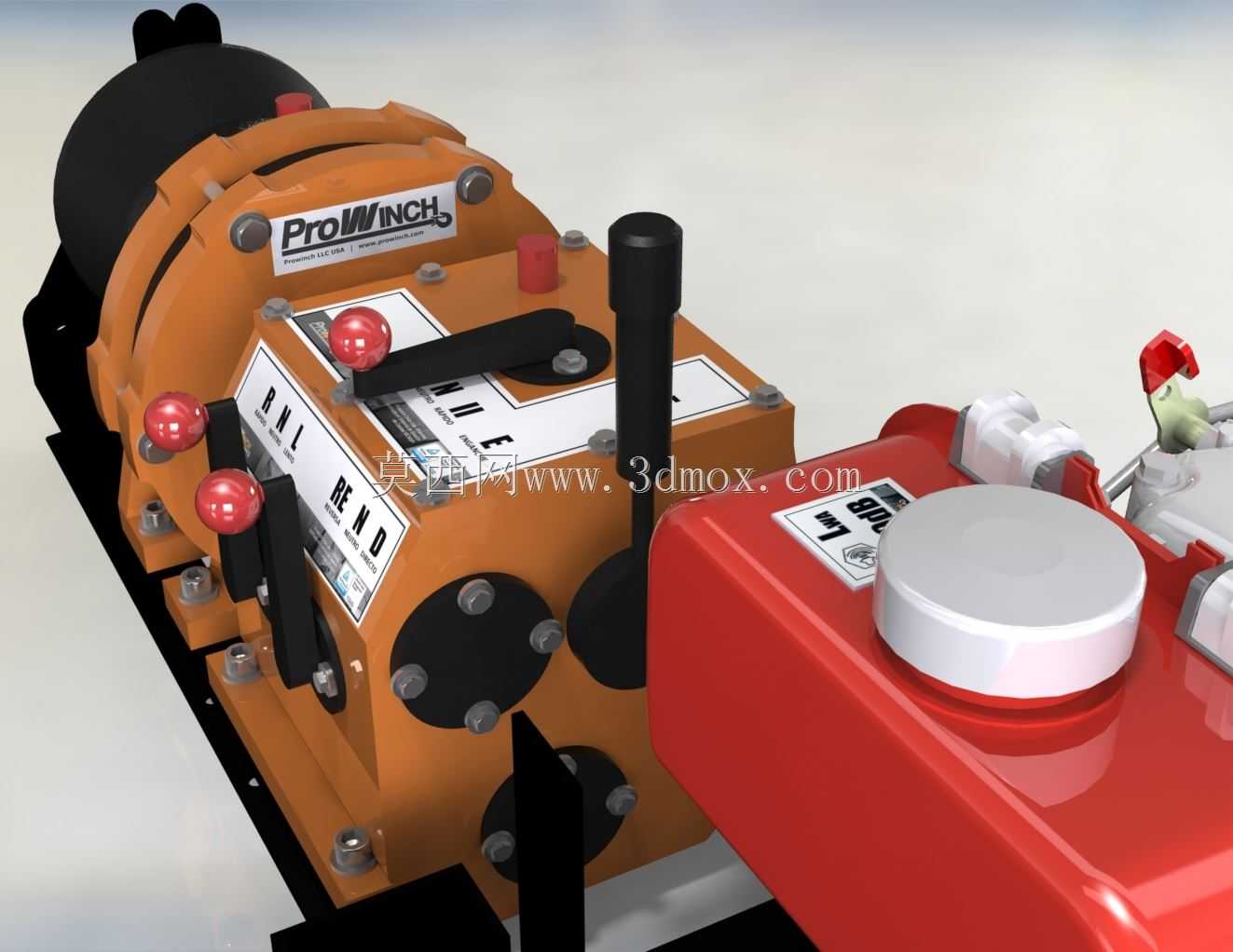

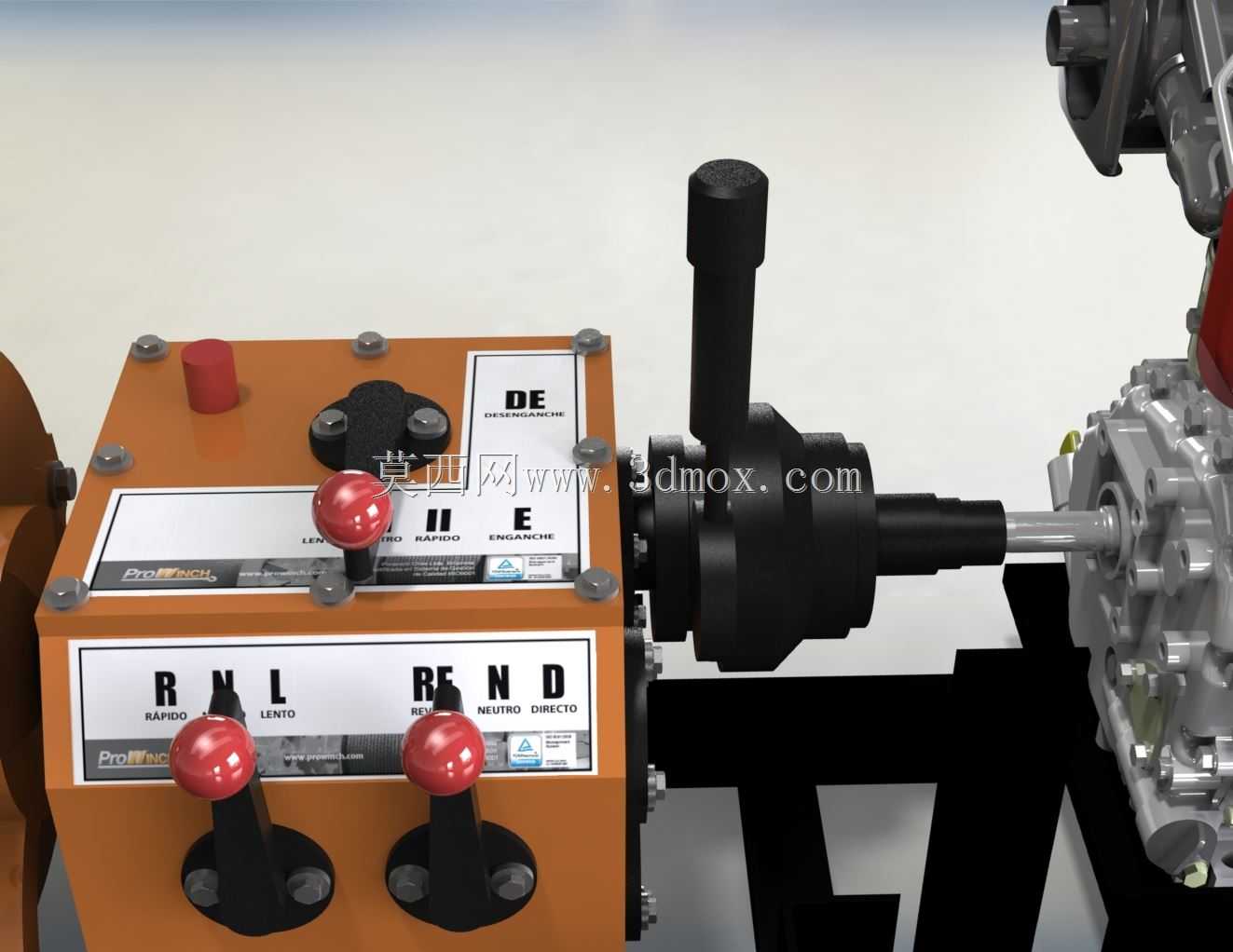

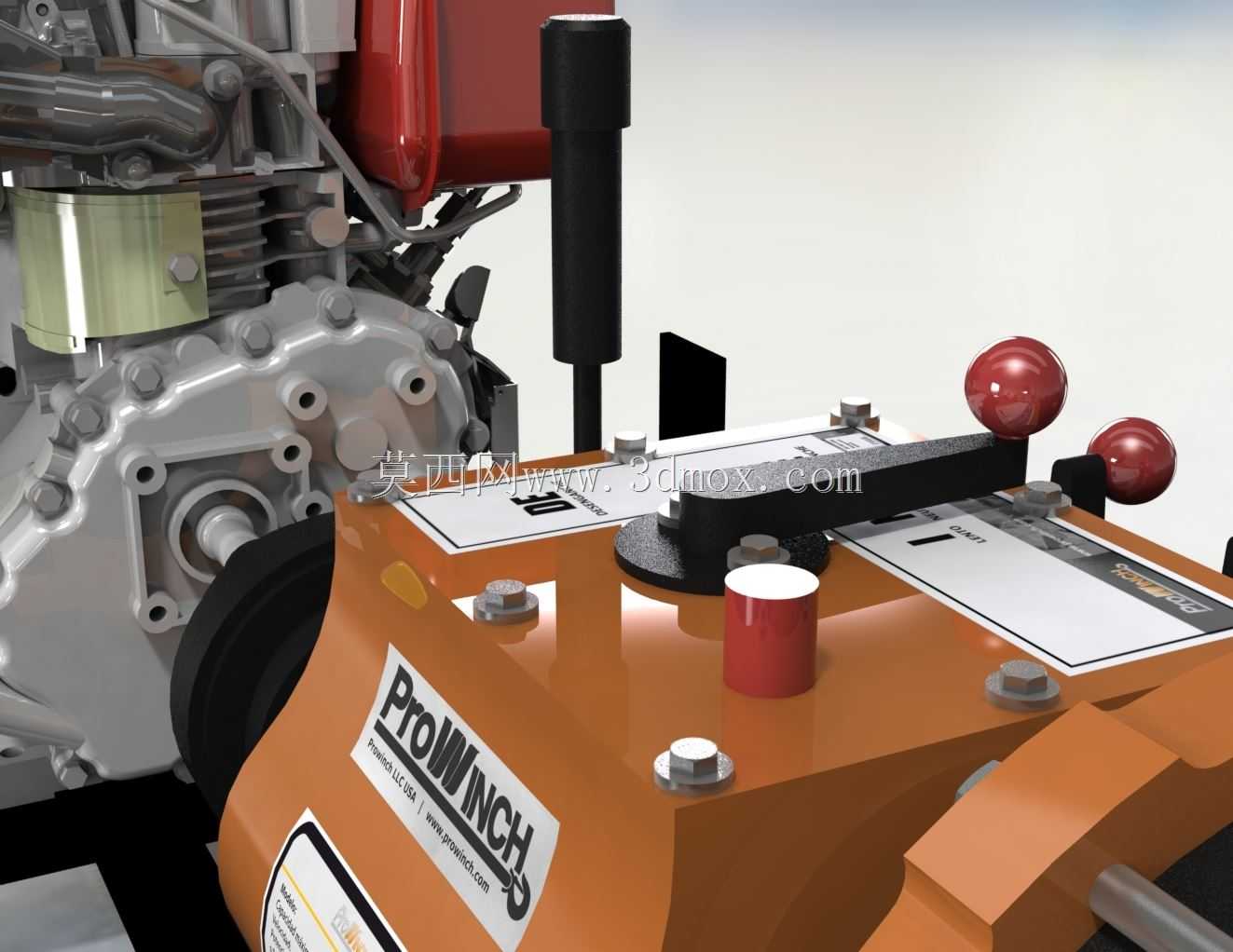

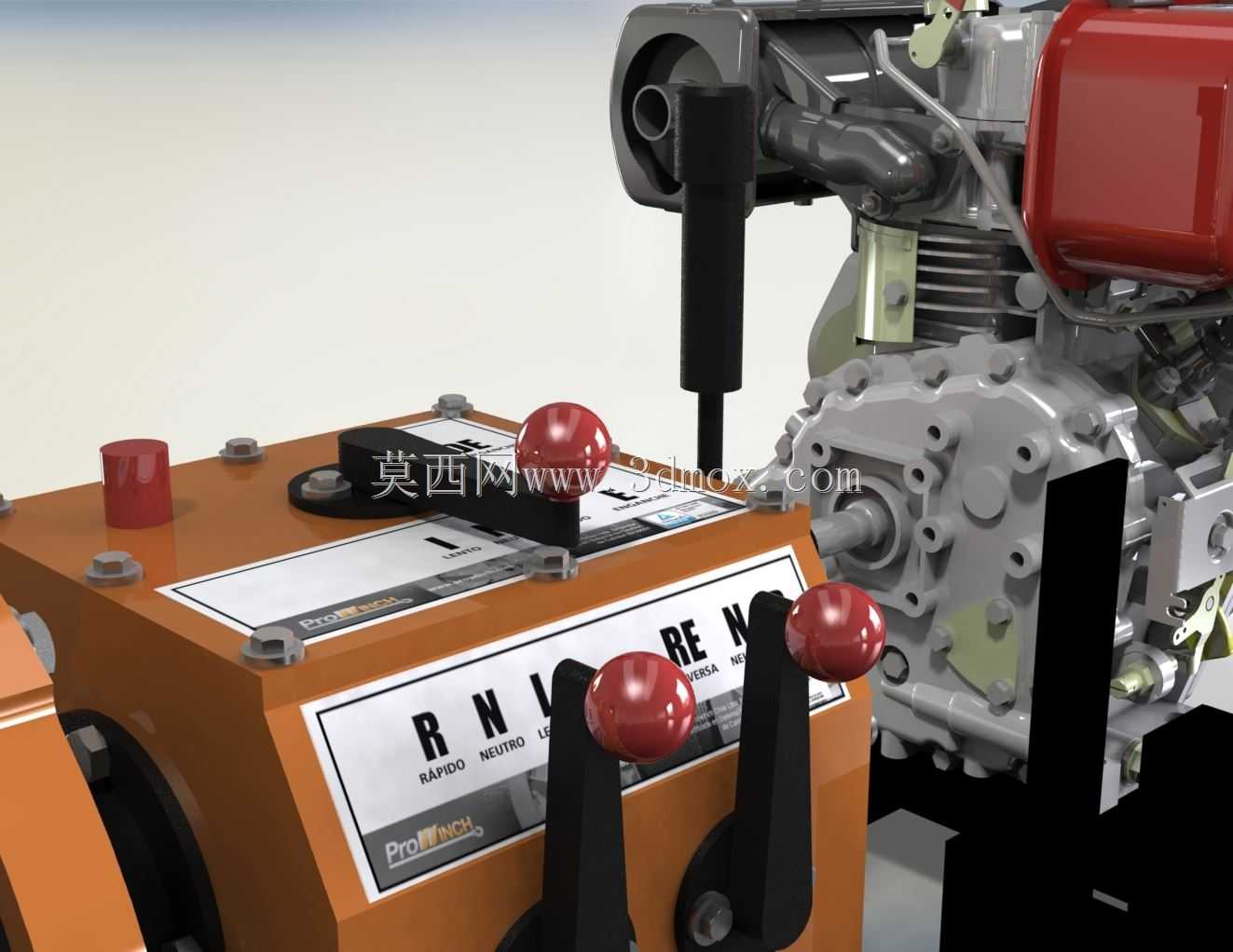

设计过程中针对野外作业的恶劣工况做了针对性优化，动力单元的进气系统配备高过滤等级的空滤组件，可适配多粉尘的作业环境，燃油箱的容量匹配满负荷连续4小时以上的作业需求，减少频繁补油的麻烦。整机的外露传动部件都设置了可拆卸的防护盖板，既避免作业过程中杂物卷入传动机构，也方便日常维护时快速拆解检查。操作手柄的布局集中在机架侧方的操作区域，操作人员站在机架侧方即可完成油门控制、离合切换、制动操作所有动作，操作视野可同时覆盖卷筒和作业载荷区域，减少操作盲区。

外形尺寸方面，整机长度控制在适配小型拖车装载的范围内，宽度不超过常规货运车辆的限界要求，重心位置经过校核，固定在拖车底盘上转场时不会出现侧倾风险，机架底部的吊装孔位可配合叉车或者起重设备完成整机吊装转场。设备的各个维护点都预留了足够的操作空间，日常的机油更换、空滤清理、制动间隙调整、钢丝绳润滑等维护作业，无需拆解大型结构件即可完成，降低野外作业的维护难度。传动机构的润滑采用脂润滑与油润滑结合的方式，密封结构经过优化，可在小雨、扬尘环境下正常作业，不会出现润滑脂泄漏或者杂物进入传动箱的问题。
