5吨级液压拖拽起重绞车结构设计

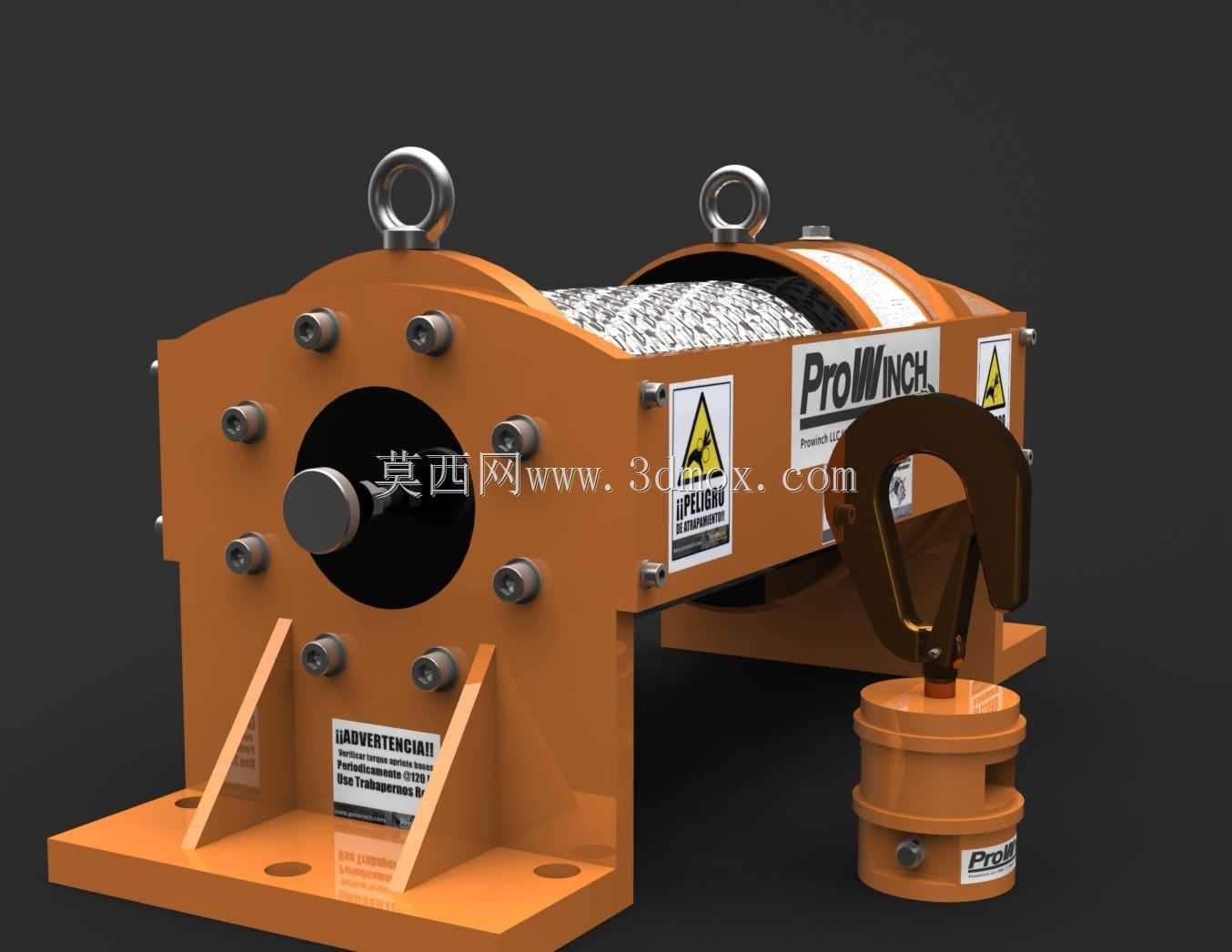

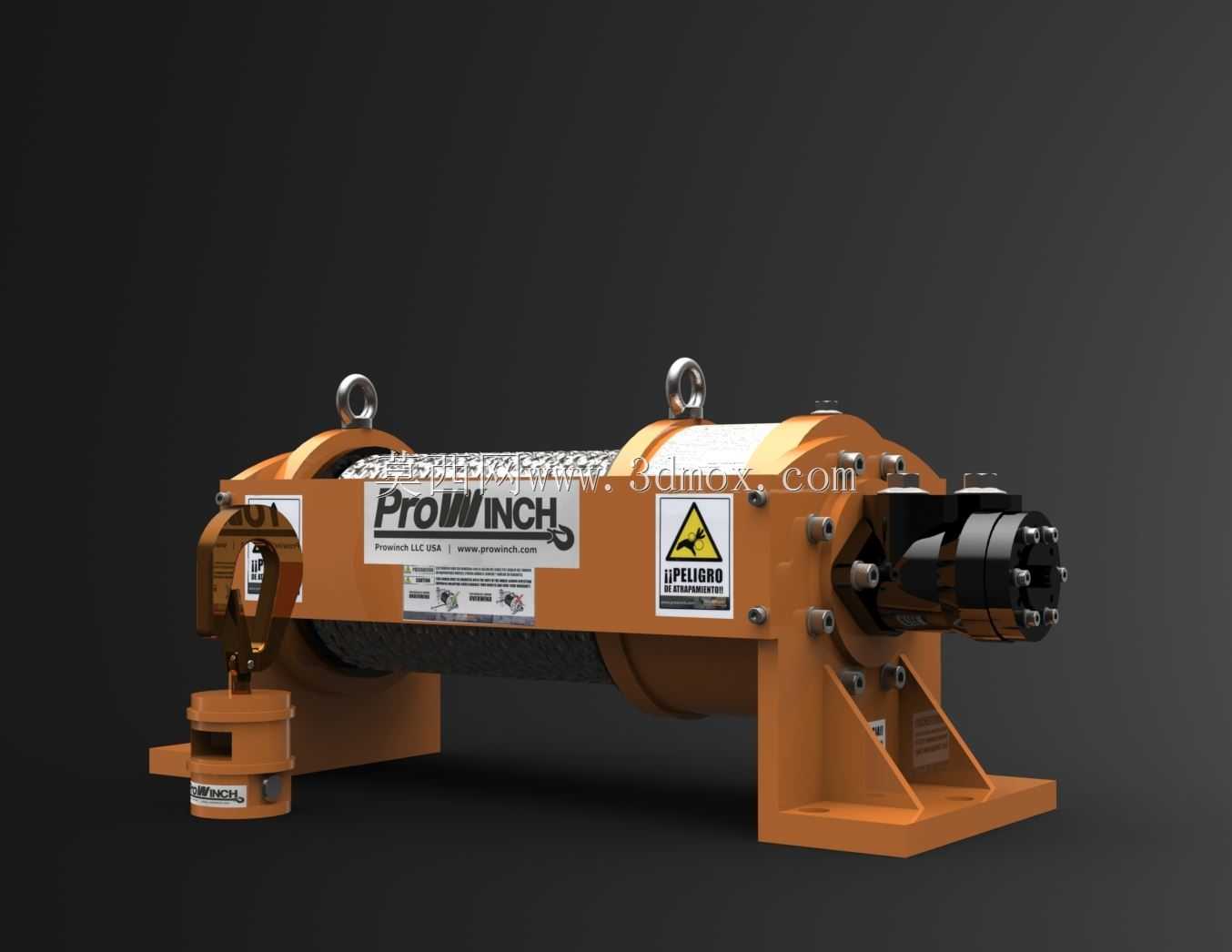

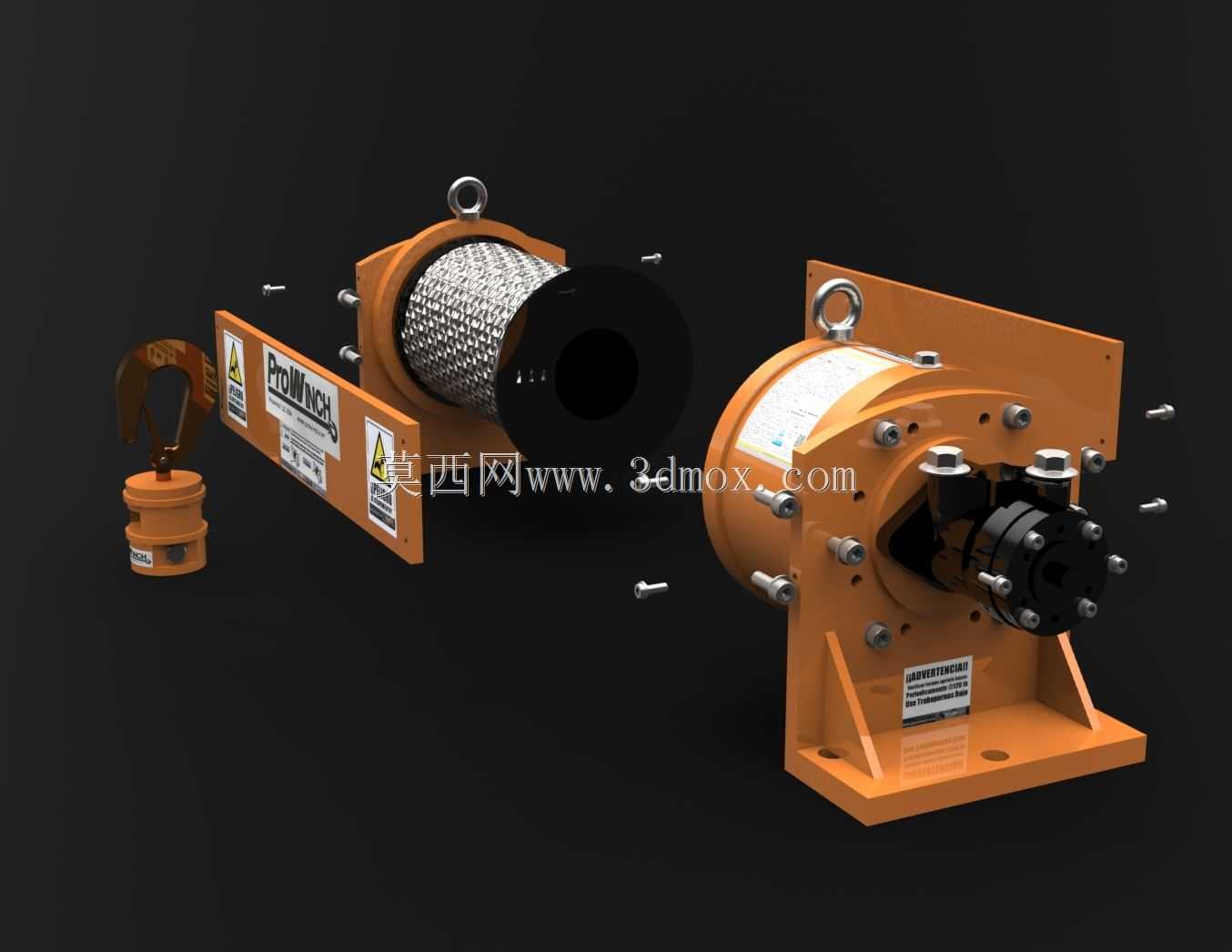

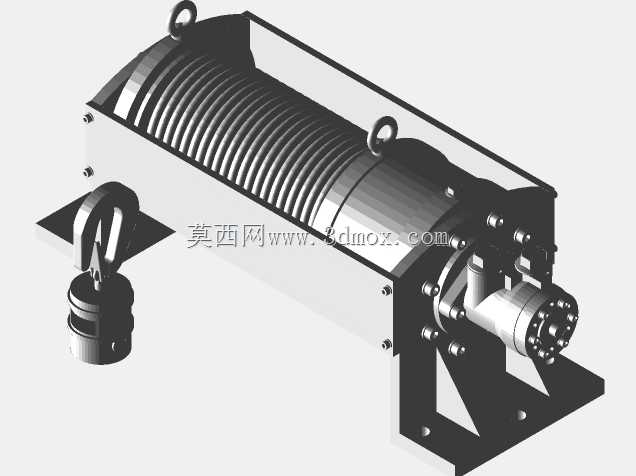

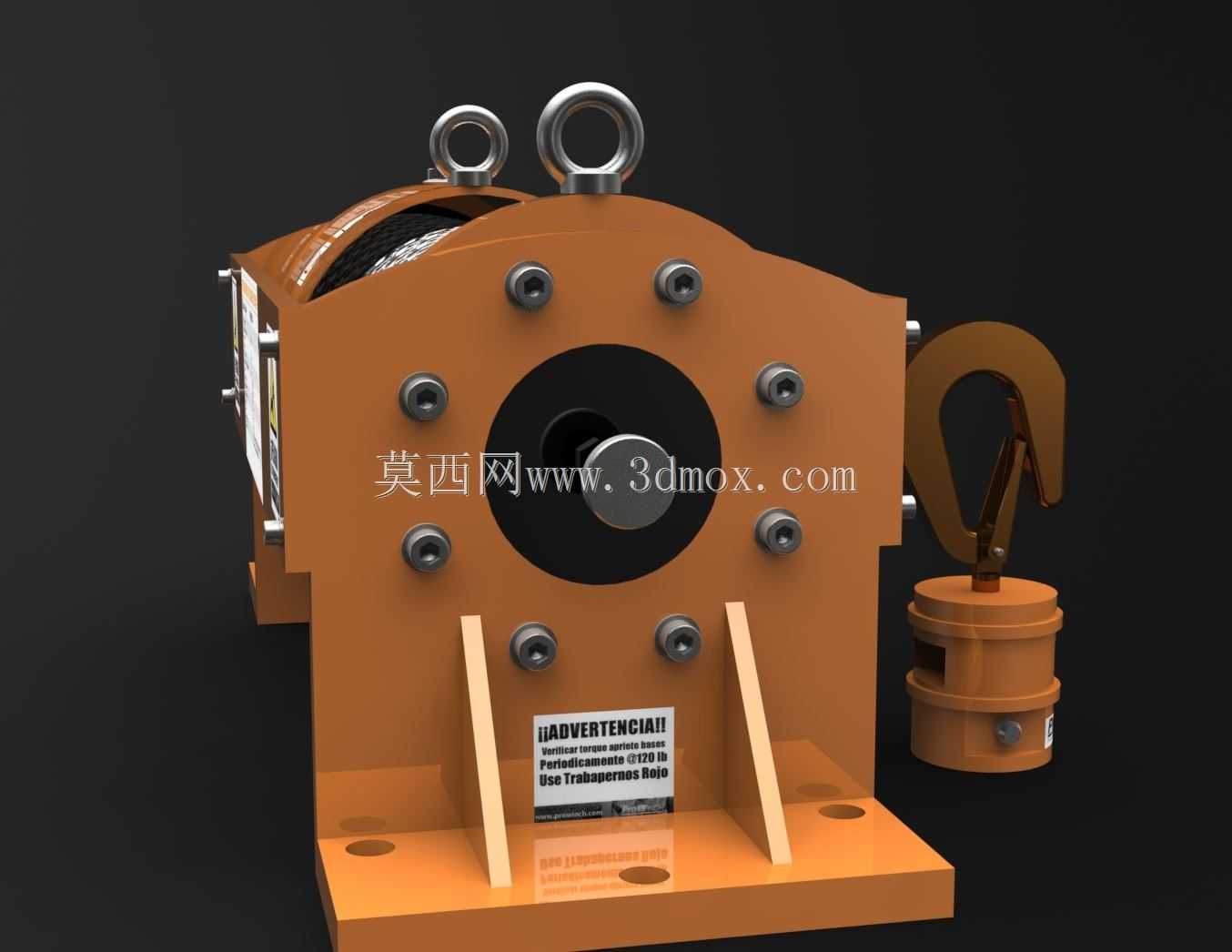

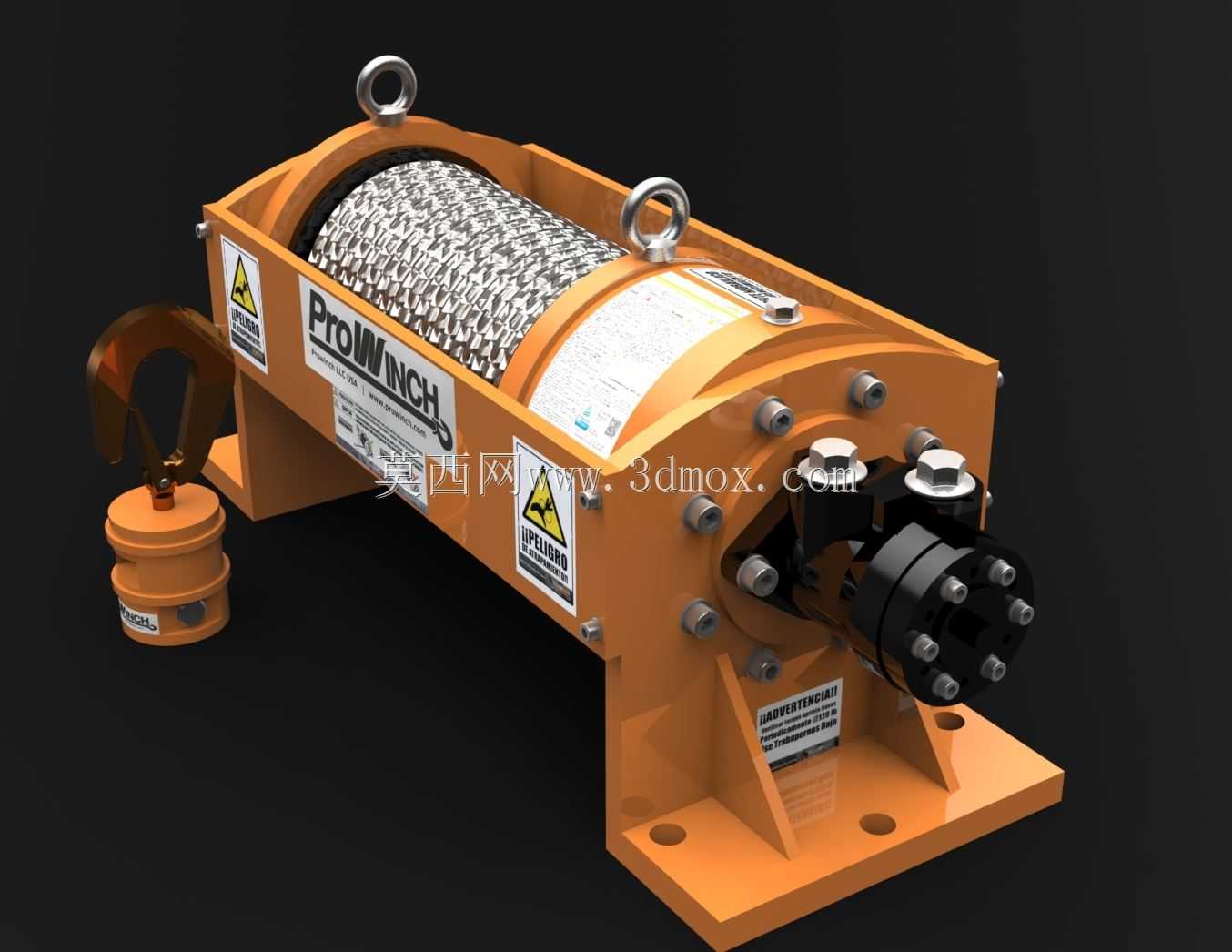

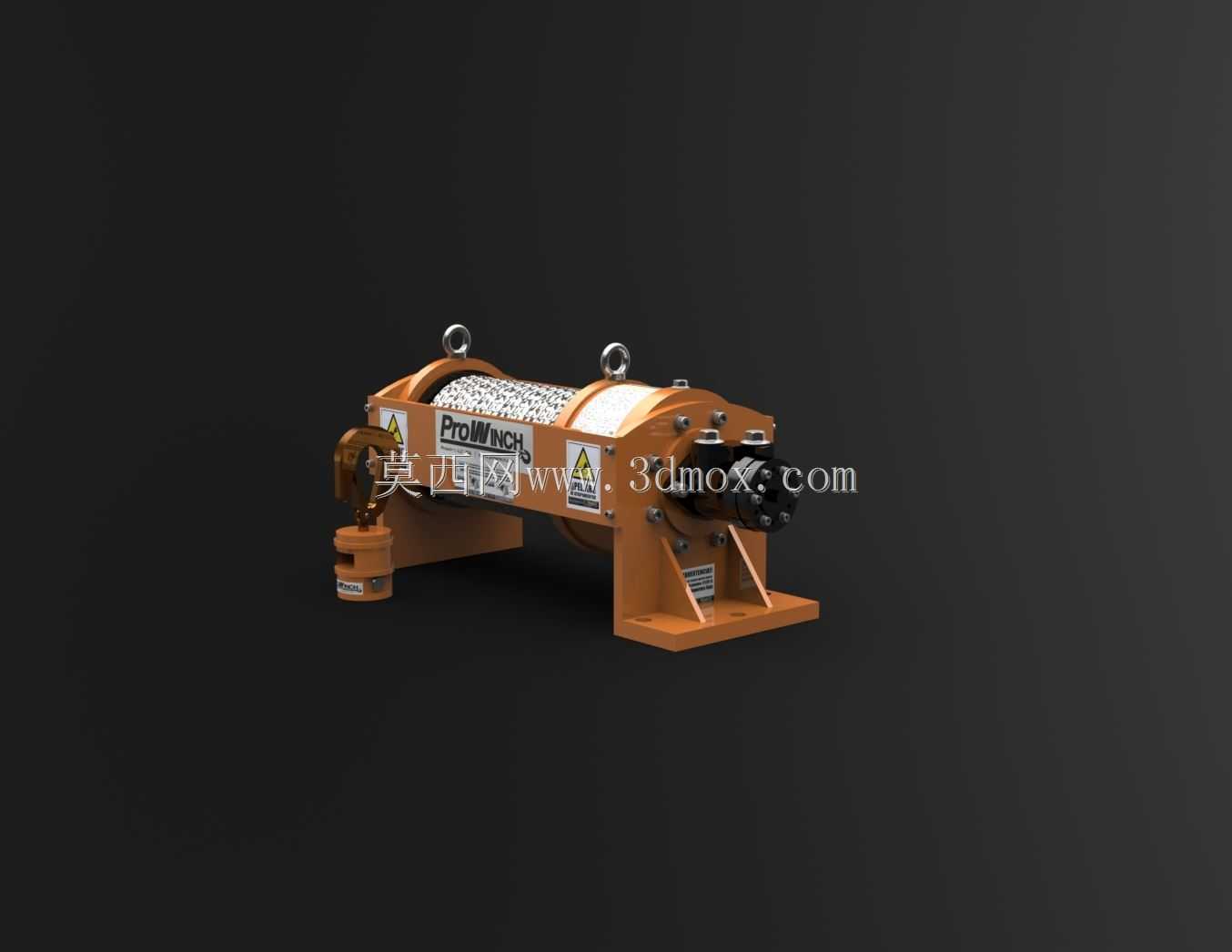

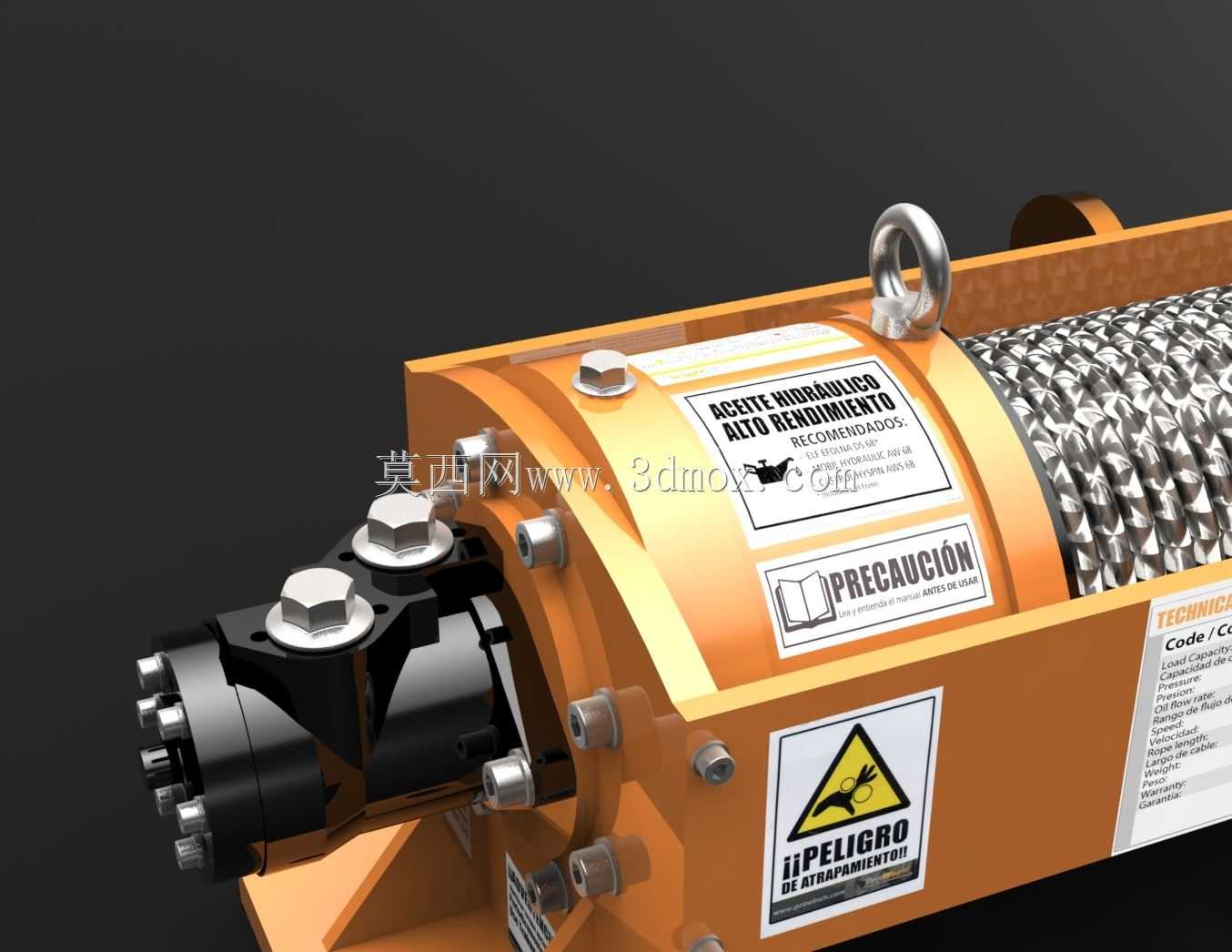

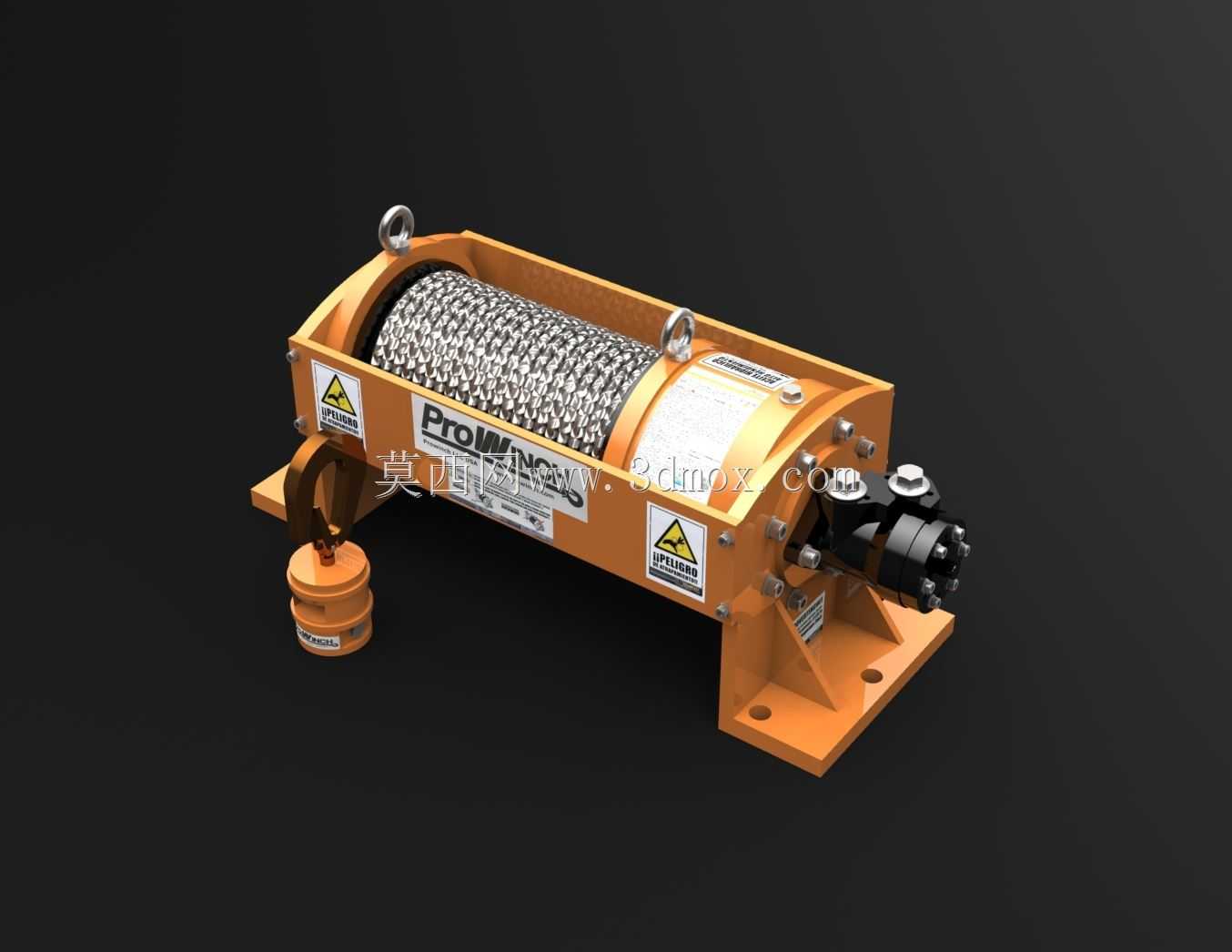

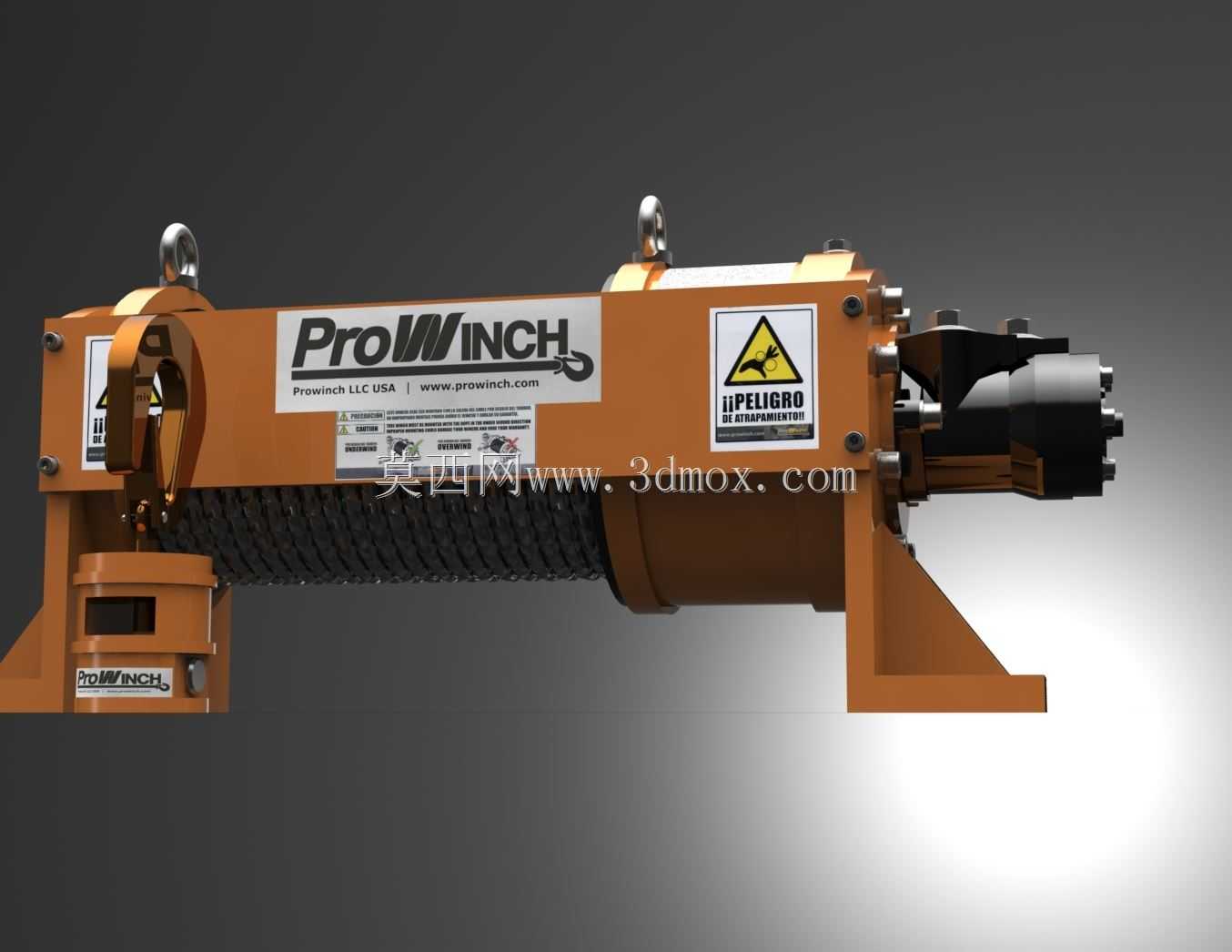

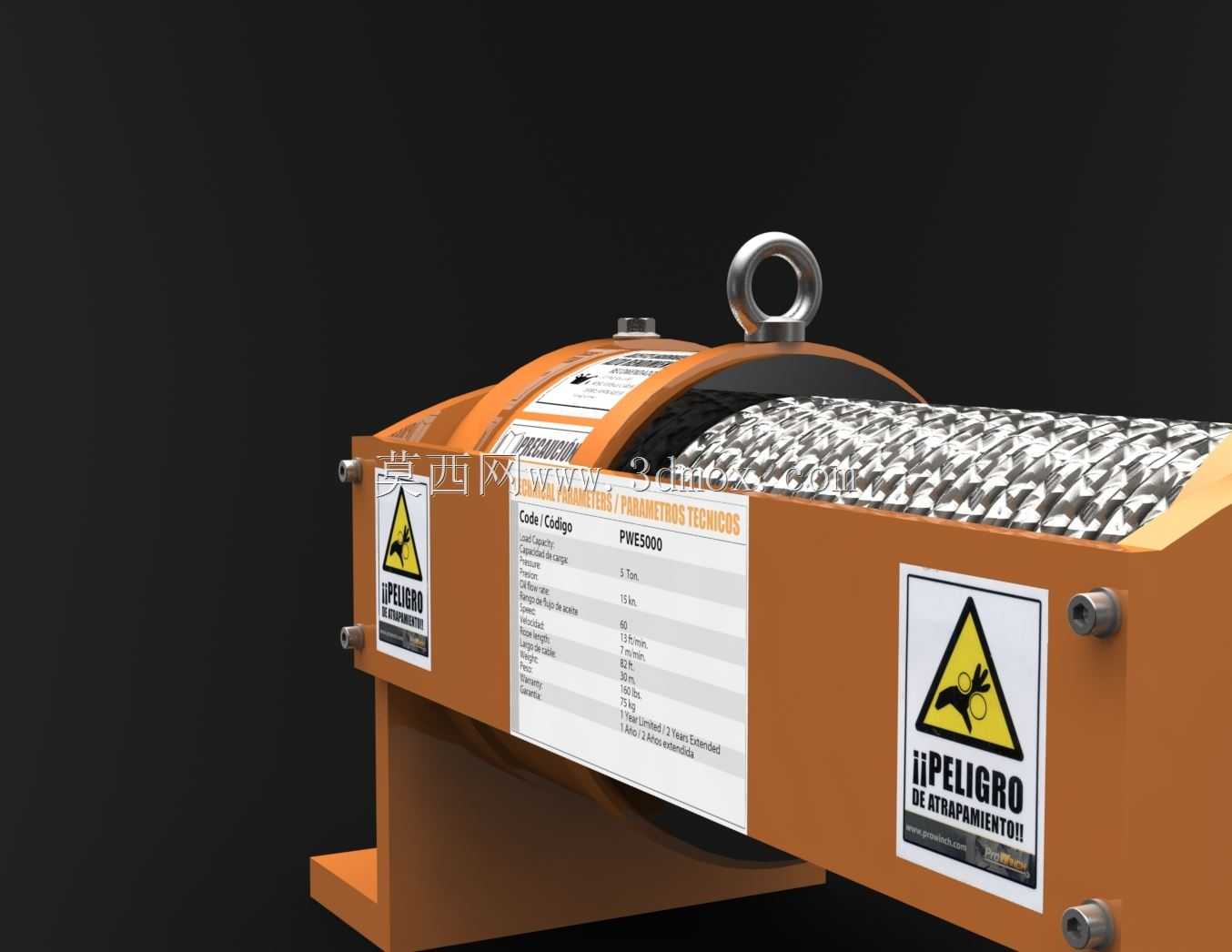

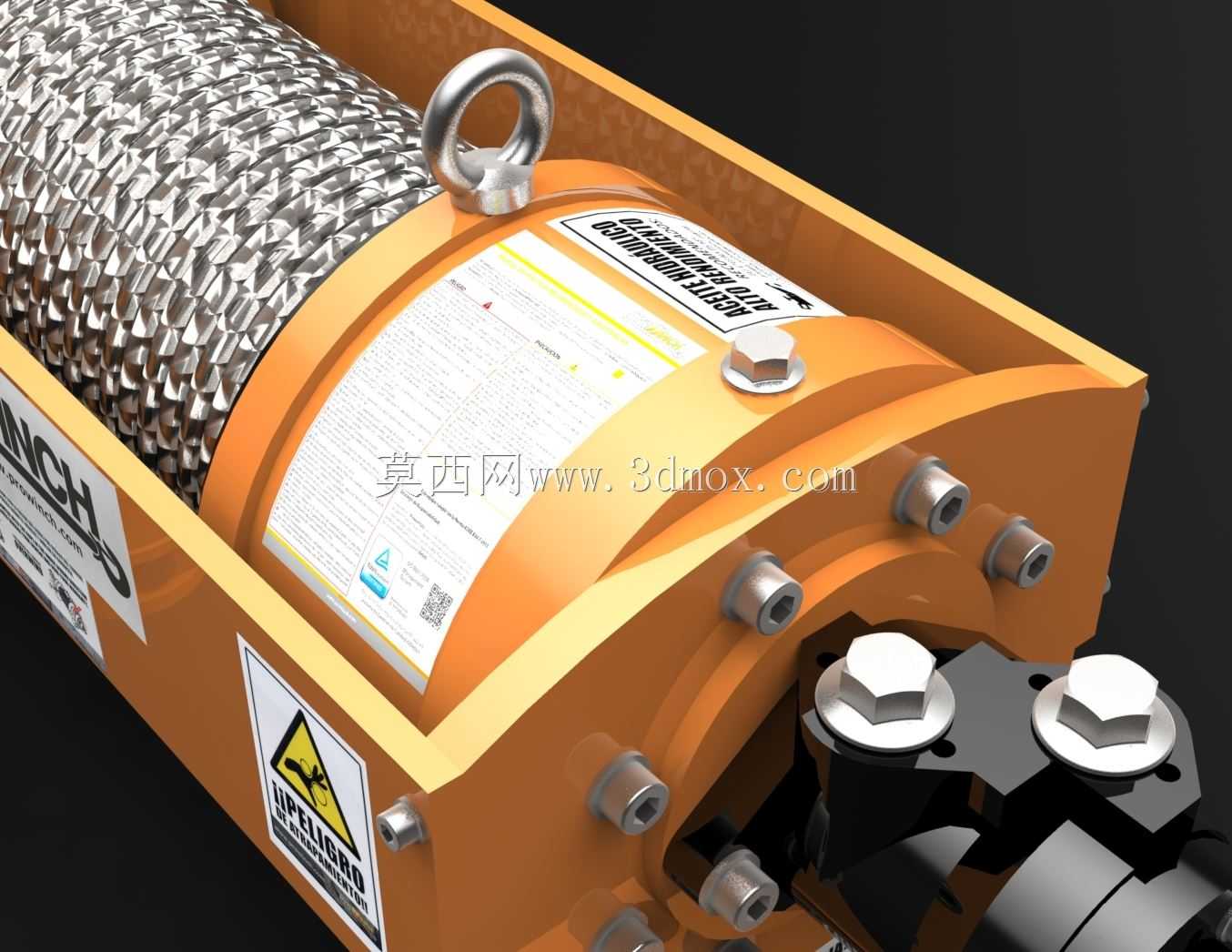

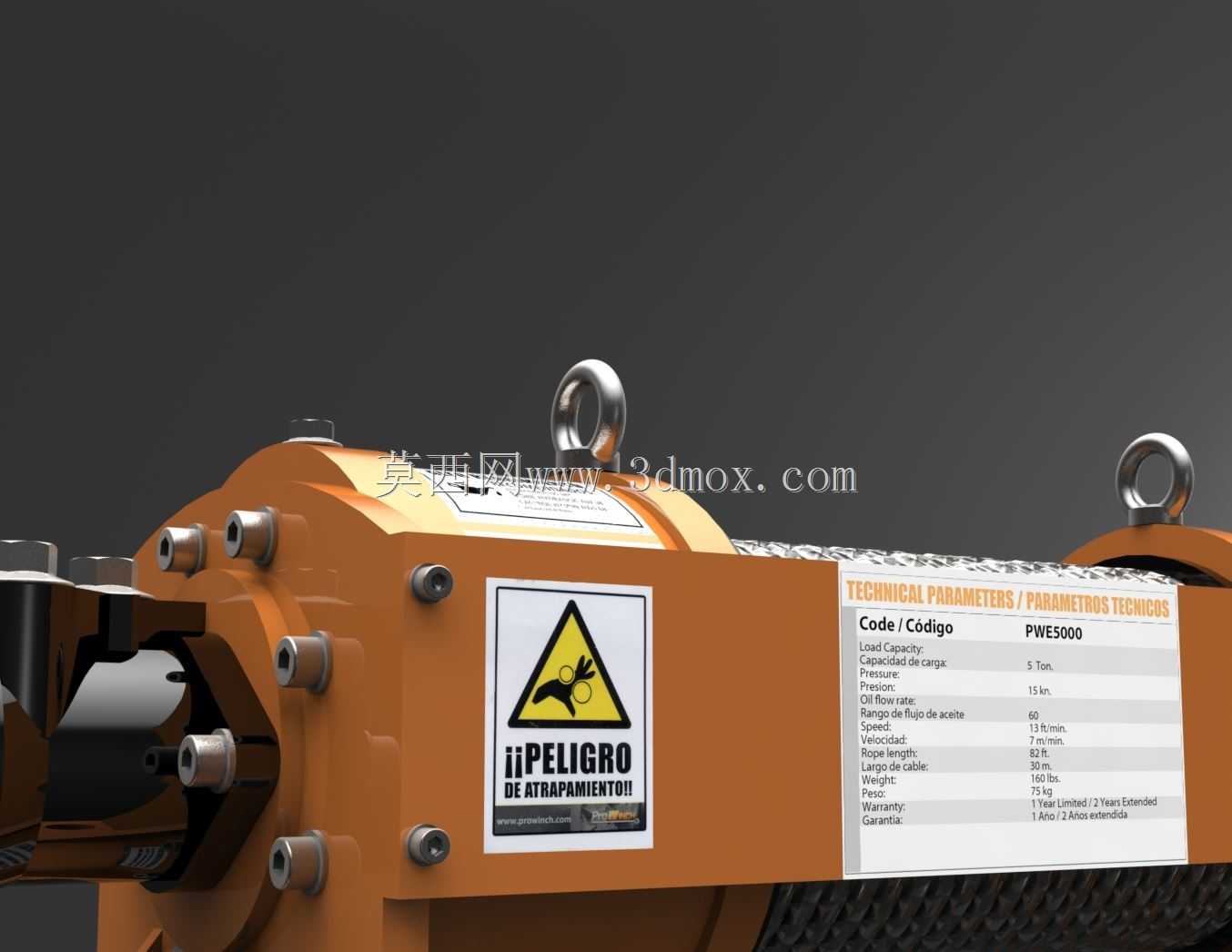

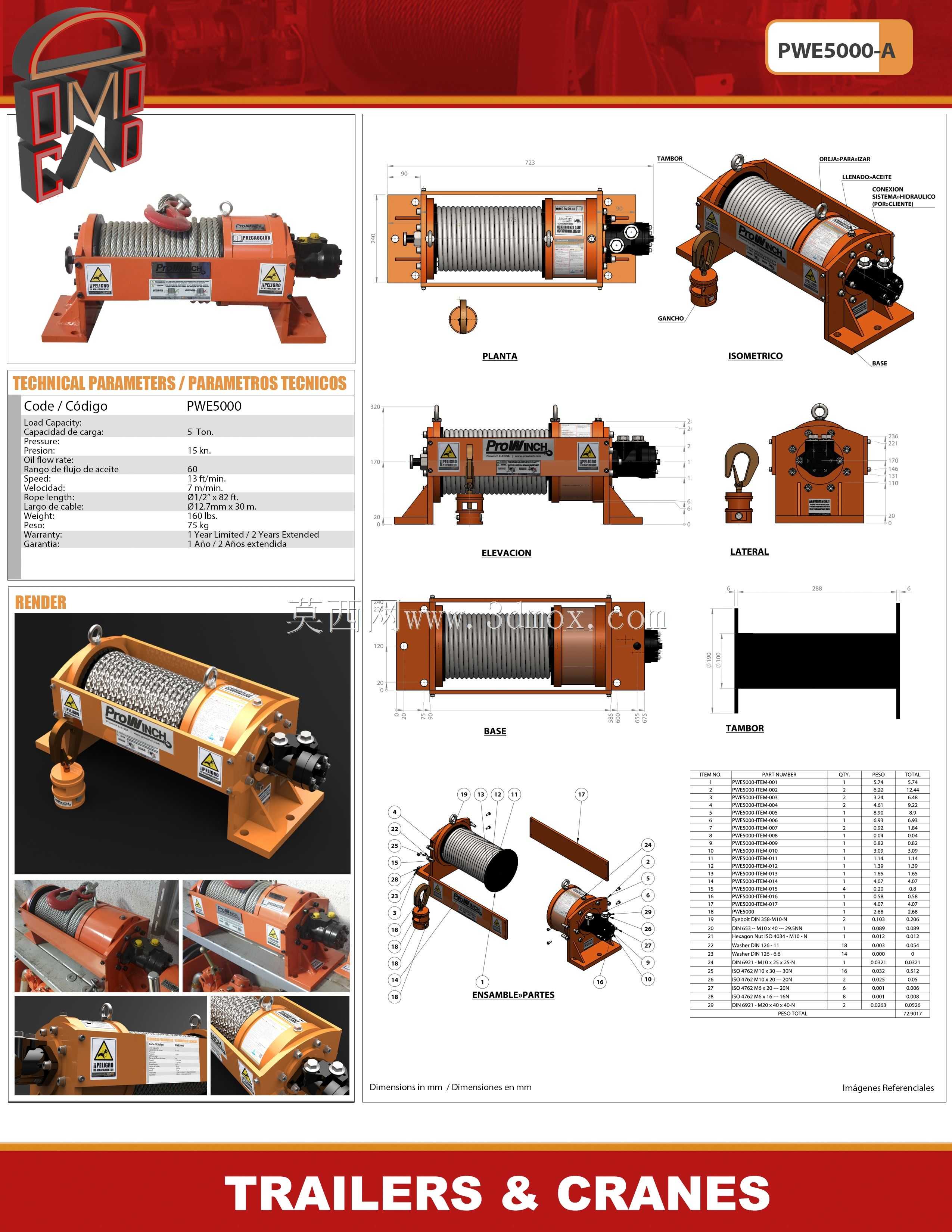

在野外管线铺设、重型设备移位、应急救援拖拽、小型物料垂直起吊这类作业场景里，这类额定载荷5吨的液压绞车是非常实用的动力牵引单元，相比电动卷扬设备，它依托液压系统输出扭矩，抗过载能力更强，在无稳定供电的户外作业场景适配性更好，不会因为短时负载波动触发电气保护中断作业，能适配复杂工况下的连续拖拽、起吊需求。从结构设计逻辑来看，这款绞车采用卧式安装的集成布局，卷筒组件居中布置，液压驱动端与减速机构集成在卷筒一侧，制动模块紧邻驱动端布置，吊钩与压绳器作为附属部件配套设计，整体安装底座采用带加强筋的板式结构，四个安装脚预留标准螺栓过孔，安装时可直接固定在设备机架、拖车平板或者专用起重支架上，不需要额外制作复杂的转接工装。设计过程中优先考虑了卷筒的容绳量匹配，5吨载荷对应的钢丝绳直径选型后，卷筒的有效长度、法兰直径经过核算，能满足常规作业距离的钢丝绳缠绕需求，同时卷筒表面做了导向绳槽设计，避免多层缠绕时出现乱绳、咬绳的问题，延长钢丝绳使用寿命。压绳器布置在卷筒出绳侧，采用弹簧预紧结构，无论绞车处于正转收绳还是反转放绳状态，都能保证钢丝绳始终贴合卷筒表面，避免作业过程中钢丝绳松脱跳出绳槽引发安全隐患。制动模块采用常闭式结构，液压系统建立压力时制动自动解除，系统失压时制动立刻锁止卷筒，避免起吊或者拖拽过程中出现负载溜滑的风险，这一点在垂直起吊作业场景下尤为关键，能在液压管路意外失压时立刻锁止负载，保障作业安全。从安装边界来看，这款绞车的整体宽度控制在适配多数小型工程设备安装位的范围，底座安装孔的孔距经过标准化设计，能直接替换同吨位级的常规液压绞车，不需要对原有安装机架做大规模改动；驱动端的液压油口采用标准公制连接螺纹，能直接对接常规工程机械的液压系统油路，不需要额外定制转换接头。日常维护层面，设计时预留了减速机构的注油口与油位观察孔，制动器的间隙调整位置也做了外露设计，现场维护人员不需要完全拆解设备就能完成常规的保养、间隙调整作业，降低了户外作业时的维护难度。出绳方向支持水平、垂直、倾斜等多个角度，配合不同的安装支架可以实现不同方向的牵引作业，比如安装在拖车尾部可以实现故障车辆的拖拽牵引，安装在小型起重吊臂上可以实现重物的垂直起吊，安装在工程设备前端可以实现管线、建材的短距离拖拽移位，适配场景非常灵活。
