带支腿平台爬梯的工业立式储罐结构

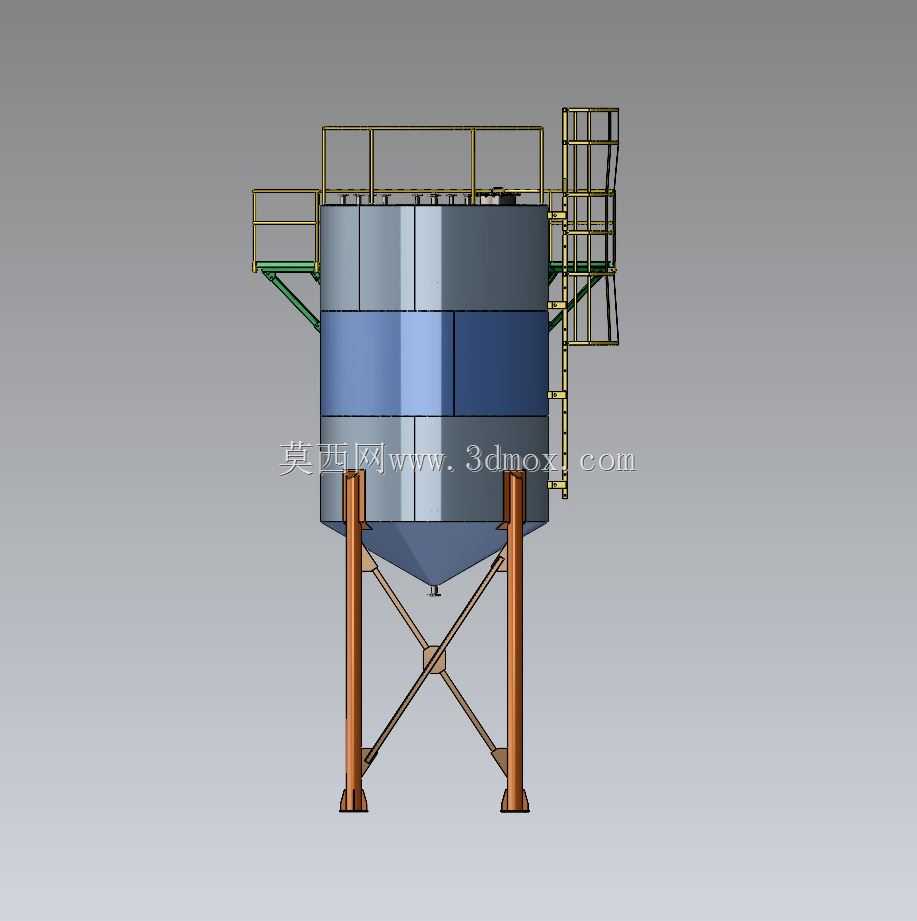

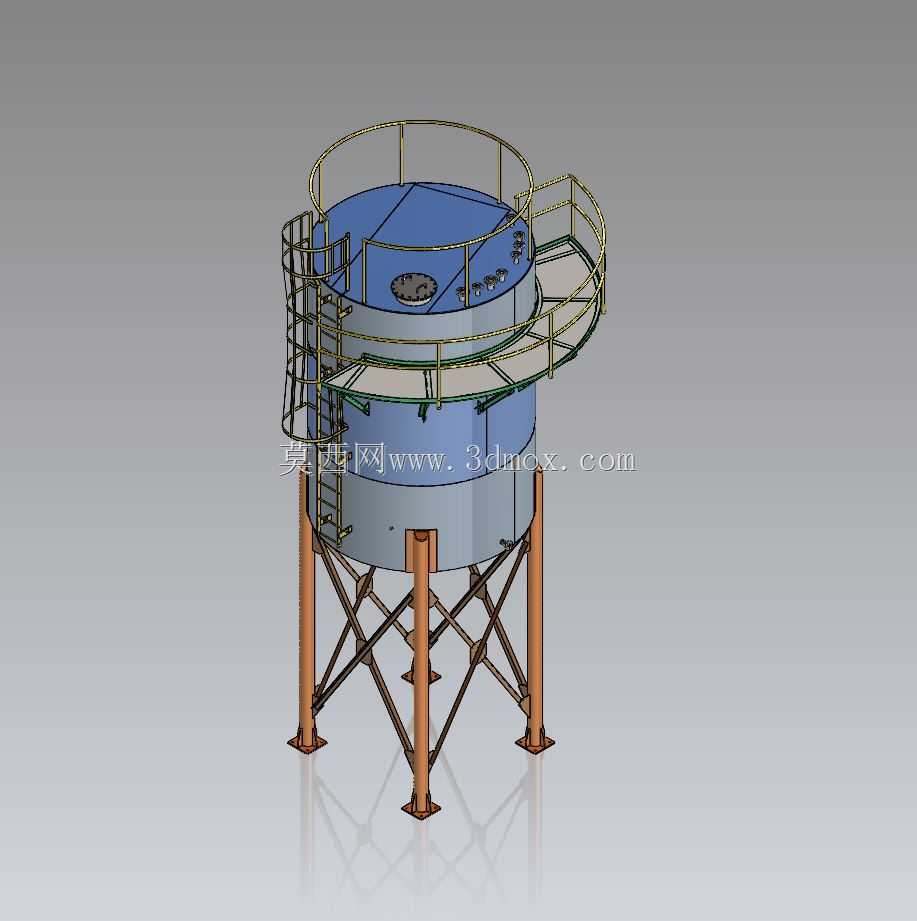

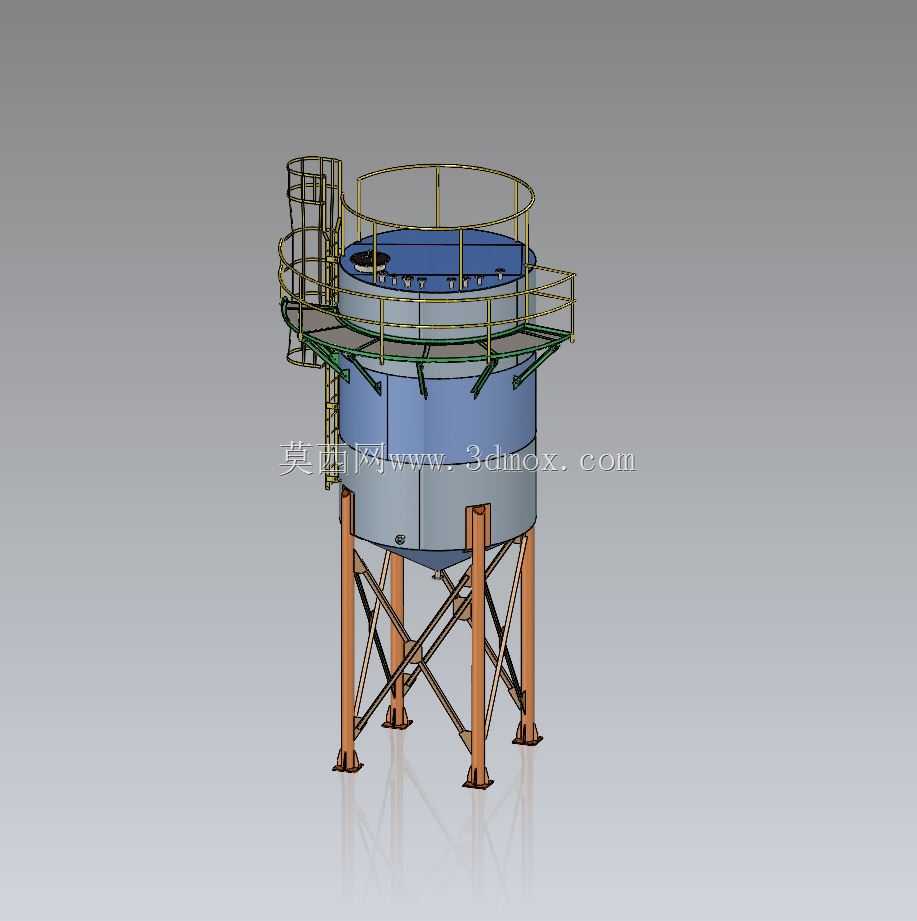

这类带支腿结构的立式储罐，在精细化工、粮油加工、散装粉体物料存储场景中应用十分广泛，区别于落地式平底储罐，支腿抬高的设计能在罐底预留足够的阀门安装、物料输送管道接驳、检修操作空间，无需额外砌筑设备基础墩位，适配中小型厂区车间内的快速安装部署需求。罐体采用分段式筒身设计，下段为主要储料容腔，上段缩径结构集成了人孔、工艺接管、仪表安装位，顶部设置的环形操作平台围绕罐顶所有操作点位布置，平台边缘的防护栏杆高度符合工业操作安全规范，预留的护栏间隙可满足操作人员挂设安全绳的需求，沿罐壁螺旋布置的爬梯直接连通地面与顶部操作平台，爬梯踏步做了防滑结构设计，侧面设置连续扶手，避免操作人员上下时发生滑脱风险。设计阶段优先考虑了载荷传递路径，四根主支腿采用型钢焊接结构，支腿之间交叉布置斜向支撑形成稳定的桁架结构，能将罐体满载时的垂直载荷、风载、轻微地震载荷均匀传递到地面安装基础，支腿底部的安装底板预留了地脚螺栓孔，可直接与预埋螺栓固定，安装时需保证支腿底板的水平度偏差控制在允许范围内，避免罐体倾斜导致物料出料不畅、局部应力集中的问题。罐顶的平台采用花纹钢板铺设，平台与罐壁的连接位置做了加强筋板焊接，避免人员操作时平台出现晃动，爬梯与罐壁之间通过固定抱箍连接，无需在罐壁大量开孔，减少了罐体焊缝泄漏的风险点。从安装边界来看，这类储罐的整体占地尺寸由支腿的外扩范围决定，安装时需在罐体周边预留至少一米的检修通道，顶部平台距离厂房屋顶需预留足够的净空，满足人员站立操作、设备吊装的空间要求，罐体侧面的爬梯位置需避开车间内的管线、桥架排布，保证上下通道无遮挡。罐体的出料口设置在锥底（或平底）的最低位置，配合支腿抬高的高度差，可实现物料的重力自流出料，无需额外配置输送泵就能完成大部分散装物料的出料作业，针对易结拱的粉体物料，还可在锥段位置预留振动器安装位，后续可直接加装辅助出料装置。
