ASME标准2:1半椭圆压力容器封头结构

　　在承压类设备的设计与制造环节，封头作为筒体端部的承压封闭部件，直接决定了容器整体的承压稳定性与介质密封可靠性，2:1比例的半椭圆封头是目前中低压压力容器领域应用覆盖度最广的封头形式，从石油化工领域的立式储液罐、物料反应容器，到食品制药行业的无菌发酵罐体、换热设备端盖，再到市政供水的稳压罐体、工业锅炉的端部封板，都能见到这类封头的应用。不同于平盖封头承压时应力集中系数偏高、需要额外加厚板材的设计缺陷，也不同于半球形封头加工难度大、与筒体对接时曲率突变明显的问题，2:1半椭圆封头的母线曲率采用连续过渡设计，在内压作用下，封头壁面的薄膜应力分布均匀，既不会在封头与筒体的连接焊缝处产生过高的边缘应力，也能在满足同等承压要求的前提下，将板材厚度控制在合理区间，兼顾制造成本与结构可靠性。

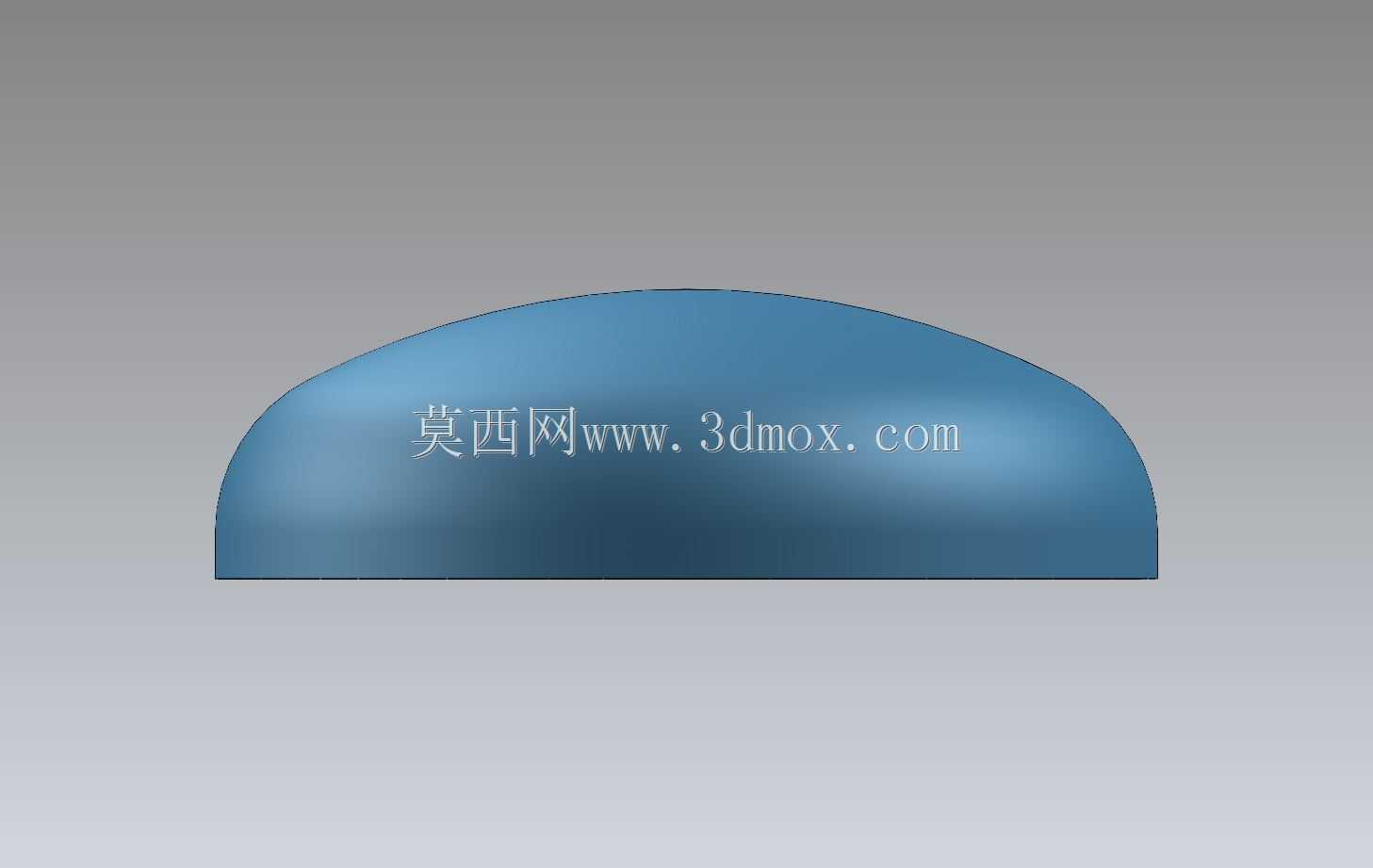

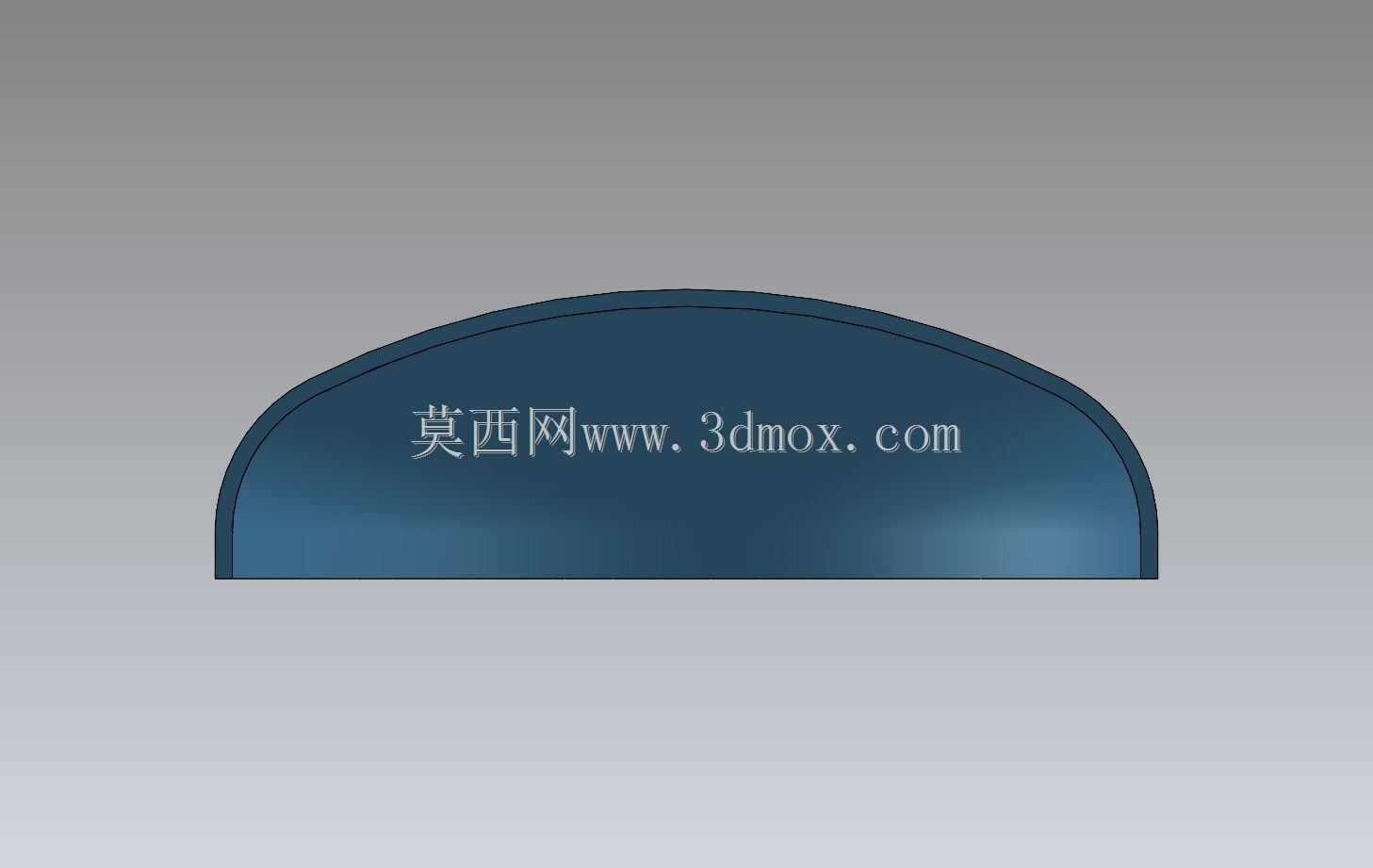

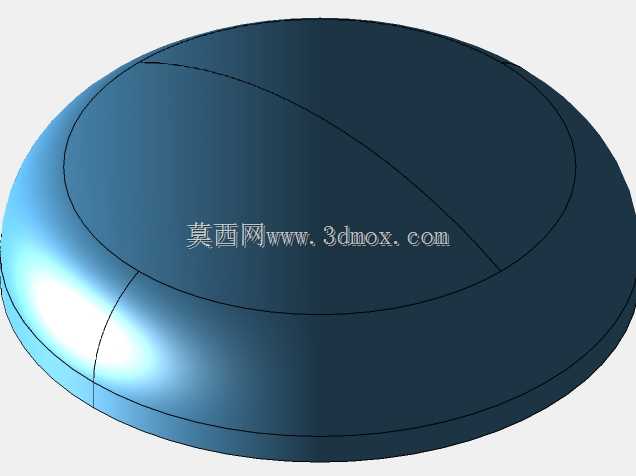

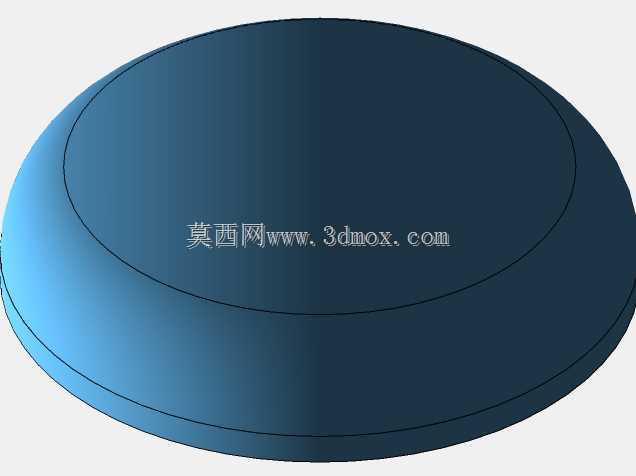

　　这款封头严格遵循ASME相关标准的尺寸要求设计，公称直径为1000mm，椭圆长短轴比例为2:1，也就是封头内壁的曲面深度为公称直径的四分之一，这一尺寸比例是工程领域经过数十年验证的最优取值，既保证了封头曲面部分的应力水平与直筒段的应力水平基本匹配，也避免了曲面过深带来的冲压成型难度提升。设计过程中首先明确了封头的安装边界：封头下端设置有等直径的直边段，直边段的作用是避免封头与筒体的连接环焊缝落在曲面与直段的转折位置，让焊缝处于曲率一致的直筒区域，降低焊接残余应力对接头承压性能的影响，直边段的外径与对接筒体的外径保持一致，壁厚公差满足承压设备的板材公差要求，现场组焊时不需要额外对筒体端部做削薄处理，可直接对接施焊，减少现场加工工序。

　　从结构受力的角度考量，2:1半椭圆封头在承受均匀内压时，曲面部分的经向应力始终为拉应力，且从封头顶部到直边段的应力变化平缓，环向应力在靠近直边的区域会出现小幅的压应力区间，但因为比例取值合理，压应力的数值远低于板材的临界失稳应力，不需要额外设置加强筋结构就能满足刚度要求。如果是用于存在负压工况的罐体，也只需要根据负压值核算壁厚，不需要大幅改动曲面形状。在成型工艺适配性上，这个尺寸的封头既可以采用整块钢板冲压一次成型，也可以采用分瓣压片后拼焊的方式制作，三维模型的曲面是连续的G2连续曲面，不管是用于冲压模具的型腔设计，还是拼焊时的瓣片下料放样，都能直接提取曲面轮廓生成展开料，不需要二次修整曲面曲率。

　　在实际工程选型中，这类封头的适用压力区间覆盖0.1MPa到4MPa的常用中低压工况，适用介质包括水、蒸汽、油品、常规腐蚀性化工介质等，只需要根据介质的腐蚀特性预留对应的腐蚀裕量，调整板材厚度即可，不需要改动曲面的基础形状。很多设计人员在做罐体设计时容易忽略封头直边段的长度对焊缝位置的影响，要么直边段过短导致焊缝落在曲率转折区，要么直边段过长造成材料浪费，这款模型的直边段长度是按照对应直径、对应壁厚下的标准取值设计，组焊后环焊缝距离曲面转折处的距离满足规范要求，能有效降低焊缝处的应力集中系数。另外，封头的顶部曲面曲率均匀，后续如果需要在封头上开孔安装接管、人孔等附件，模型的曲面参数可以直接用于开孔补强的计算，不需要重新拟合曲面坐标，能大幅减少设计阶段的重复建模工作量。对于需要做有限元应力分析的场景，模型的曲面没有碎面、尖角等几何缺陷，导入仿真软件后可以直接划分网格，不会出现网格畸变导致的计算不收敛问题，能准确模拟封头在内压、外压、接管载荷等不同工况下的应力分布情况，为结构优化提供准确的几何基础。
