ASME标准椭圆封头结构设计计算方案

　　在石油炼化、化工生产、食品制药等领域的承压容器设计环节，封头作为筒体端部的承压密封构件，其结构合理性直接决定整套设备的运行安全与服役寿命。本次涉及的椭圆封头遵循ASME相关设计规范，是压力容器、塔器类设备最常用的端部密封结构之一，相比平盖封头受力更均匀，相比半球形封头加工难度更低、安装适配性更强，广泛应用于立式储罐、反应设备、分离装置的端部封闭场景。

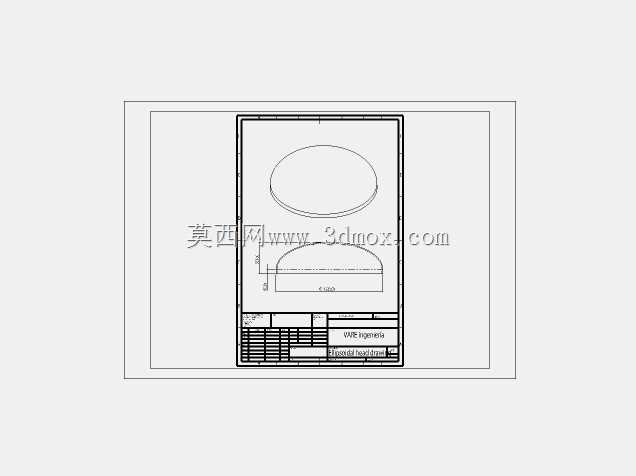

　　从实际工程应用来看，这类椭圆封头常搭配等直径的圆柱形筒体使用，既可以作为立式塔器的上下端盖，也可用于卧式储罐的两端封堵，在承压工况下能够有效分散内部介质产生的径向与轴向应力，避免筒体端部出现应力集中导致的结构失效。设计过程中首先要匹配对接筒体的公称直径，本次设计的封头对接直径为1221mm，该尺寸直接决定了封头与筒体焊接组对的匹配度，若直径偏差超出公差范围，组对时会出现错边量过大的问题，直接影响焊接接头的力学性能，后续承压运行时易在焊缝位置产生开裂风险。

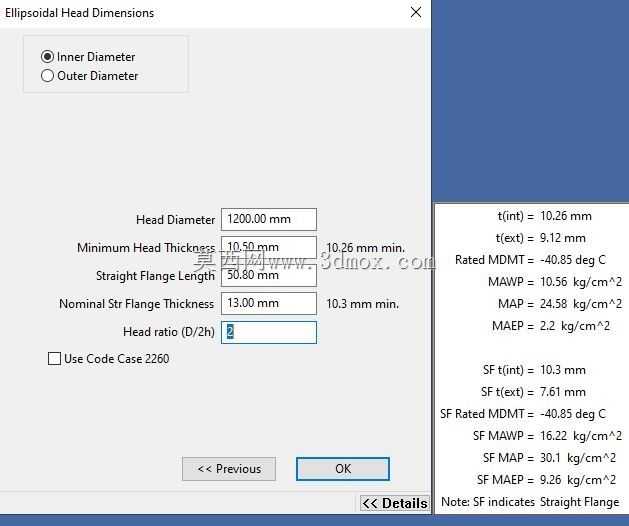

　　封头的曲面成型高度是核心设计参数之一，本次标注的Tan-Tan高度为50.8mm，该尺寸是封头直边段端点到曲面顶点的切线距离，直接关系到封头的容积余量、曲面应力分布状态。标准椭圆封头的长短轴比值通常控制在2:1区间，这个比例下封头的薄膜应力分布最为均匀，曲面过渡段不会出现过大的应力突变，在承受内压时，曲面部分的最大应力与对接筒体的环向应力基本持平，能够让整套承压设备的材料利用率达到最优状态，避免局部材料冗余或强度不足的问题。

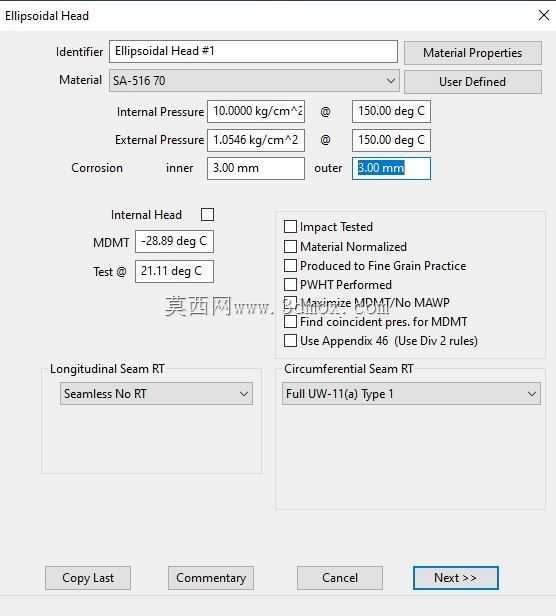

　　在结构细节设计上，椭圆封头的直边段设计是容易被忽略的关键点，直边段的存在可以让封头与筒体的环向焊缝避开曲面与直段的过渡应力区，避免焊缝同时承受焊接残余应力与结构弯曲应力的叠加作用，大幅降低焊缝位置的失效概率。设计时需要根据设备的设计压力、设计温度、介质腐蚀裕量来确定封头的壁厚，同时要考虑板材冲压成型过程中的壁厚减薄量，通常曲面顶部的减薄量最大，下料时需要预留足够的加工余量，保证成型后最薄位置的壁厚满足强度计算要求。

　　从安装适配角度来说，这类椭圆封头的外轮廓边界需要和筒体外径、配套的法兰密封面尺寸精准匹配，若设备需要在封头位置开设人孔、接管、仪表接口，还要在设计阶段提前完成开孔补强计算，在开孔位置设置补强圈或增加局部壁厚，避免开孔破坏曲面的应力连续性，导致开孔周边出现应力集中。对于需要进行内衬防腐处理的设备，封头的曲面光滑度也有明确要求，曲面不能有明显的折棱、凹坑，避免内衬层出现应力开裂或积液腐蚀的问题。

　　在实际选型应用中，ASME标准的椭圆封头多用于出口类承压设备或是有涉外设计要求的项目，其尺寸公差、成型要求、检验标准都有统一的规范依据，设计时不需要额外进行非标曲面的应力验证，能够大幅缩短设计周期，同时也方便后续的制造、检验与验收环节统一标准。相比其他形式的封头，椭圆封头的冲压成型工艺成熟，普通的板材冲压设备即可完成加工，不需要特殊的成型模具，制造成本处于合理区间，同时承压表现稳定，是中低压承压设备端部结构的首选方案。

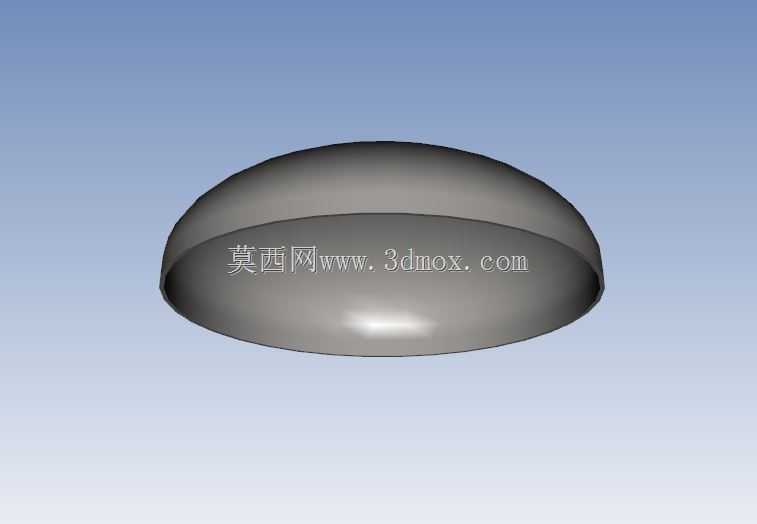

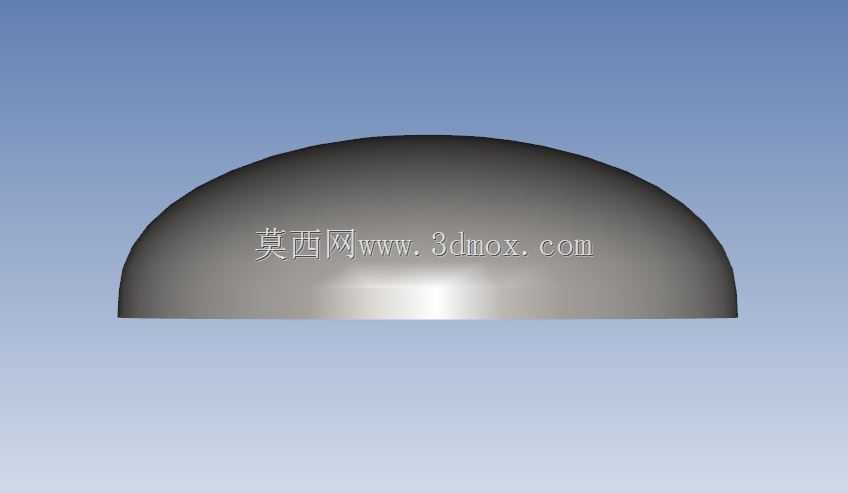

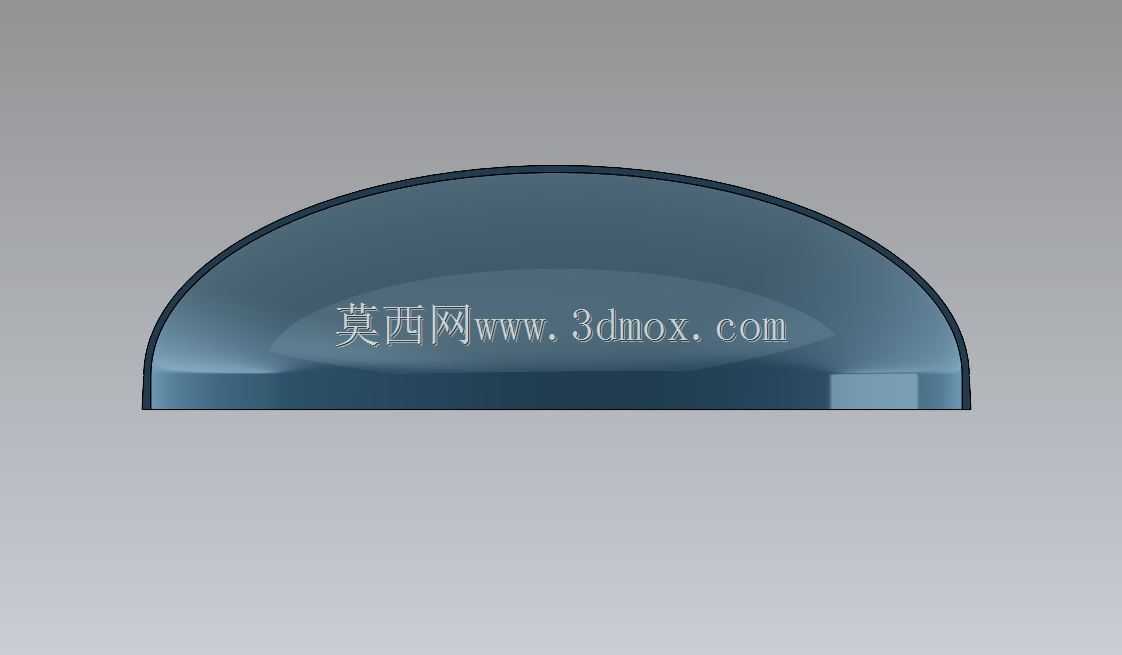

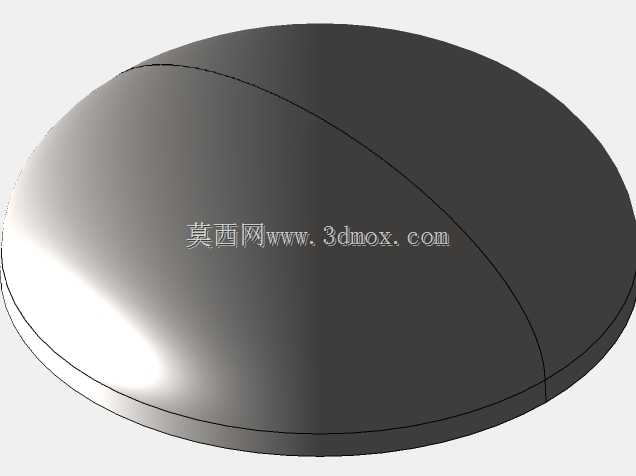

　　设计建模过程中，需要先绘制封头的轴向截面轮廓线，按照长短轴比例绘制椭圆曲线后，延伸出对应长度的直边段，通过旋转特征即可生成封头的基础实体，之后再根据工艺要求开设各类接口、加工焊接坡口，建模时需要注意曲面的连续性，不能出现曲面拼接的折痕，否则后续生成的工程图纸会出现尺寸标注偏差，也会影响数控加工时的刀具路径生成。对于需要进行有限元应力分析的场景，还要在模型中预留网格划分的简化空间，忽略不影响整体应力分布的微小倒角、加工纹理，重点关注曲面过渡段、开孔位置、焊接接头位置的应力分布状态，验证设计壁厚是否满足不同工况下的强度要求。
