工业防滑钢格栅踏步构件结构设计

　　做工业梯道、平台走道的结构设计时，钢格栅踏步是绕不开的常用构件，这类构件最早是从工业厂区的检修梯、操作平台延伸应用过来的，现在不光重工业厂房用，商用建筑的消防步梯、市政设施的人行步道、设备周边的检修通道都能见到它的身影。和传统的花纹钢板踏步比，格栅式的结构天生带镂空属性，表面不容易积灰、积水，哪怕是在有油污、切削液洒落的机加工车间，或者常年潮湿的污水处理厂区，踏步表面也能保持足够的摩擦力，人员行走时打滑的风险能降低不少。

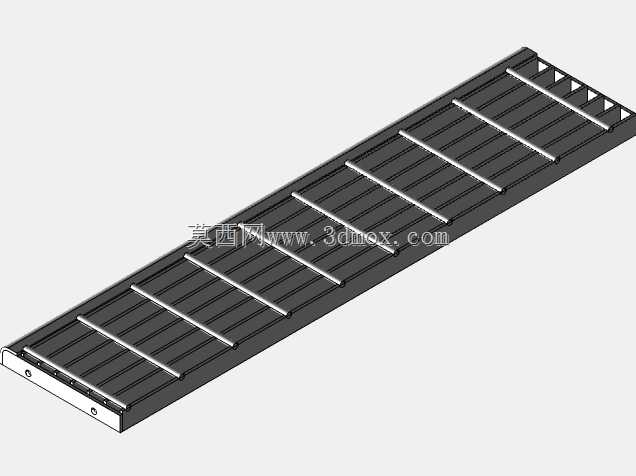

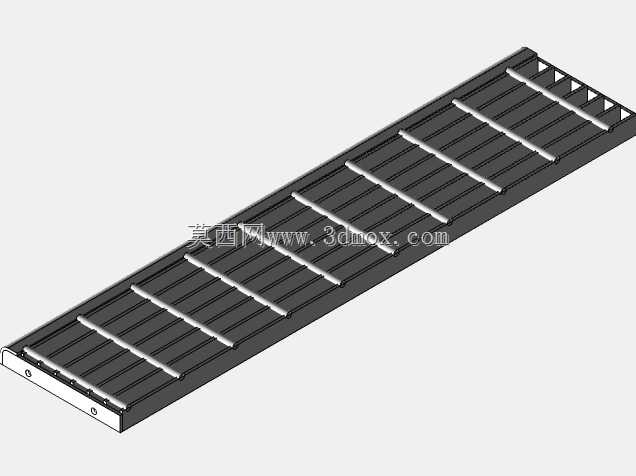

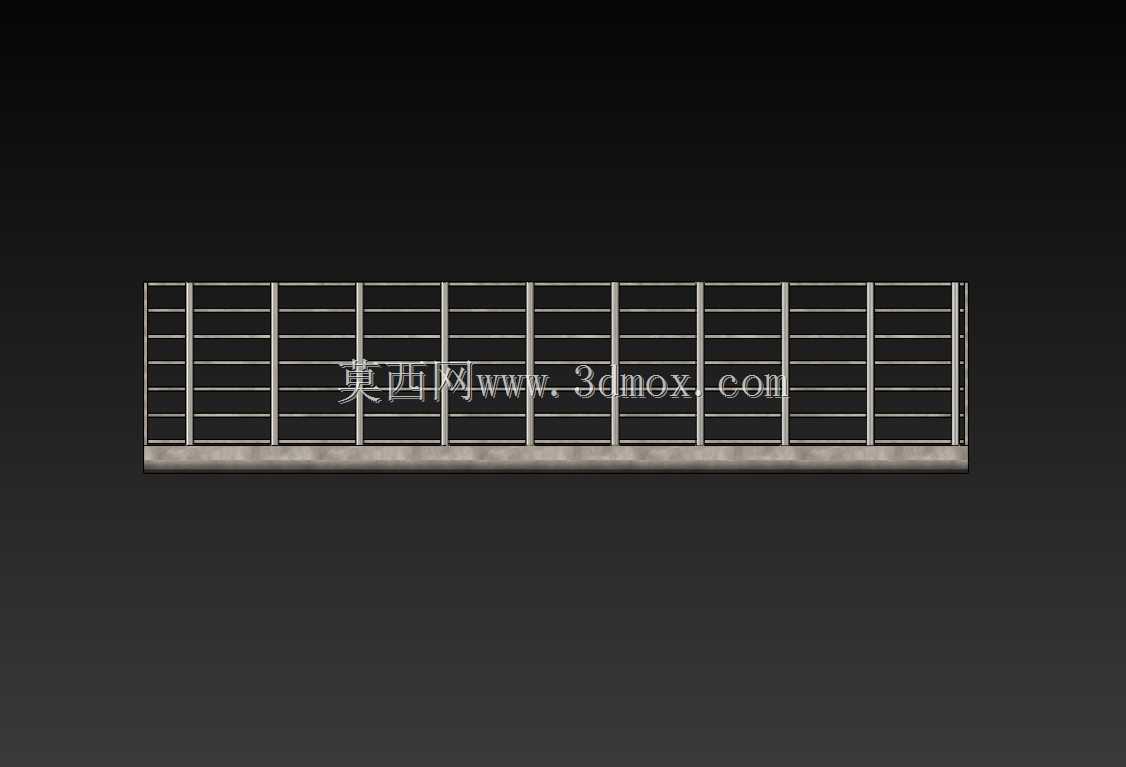

　　从实际使用的功能逻辑来看，这类踏步的核心诉求首先是承重可靠性，其次是安装便捷性，最后是长期使用的维护成本。设计时首先要敲定的是承载扁钢的规格与间距，常规单人通行的检修梯踏步，扁钢厚度一般选3mm到5mm，高度在25mm到40mm区间，扁钢的中心间距控制在30mm到40mm，这个间距既能保证脚踩上去不会有卡鞋跟的问题，又能最大化镂空率，让碎屑、液体能顺利漏下。横向的扭绞方钢是主要的防滑受力辅助结构，和扁钢采用压焊或者焊接固定后，能把整个踏步的格栅部分连成一个整体受力的网面，避免单根扁钢受集中载荷时出现变形。

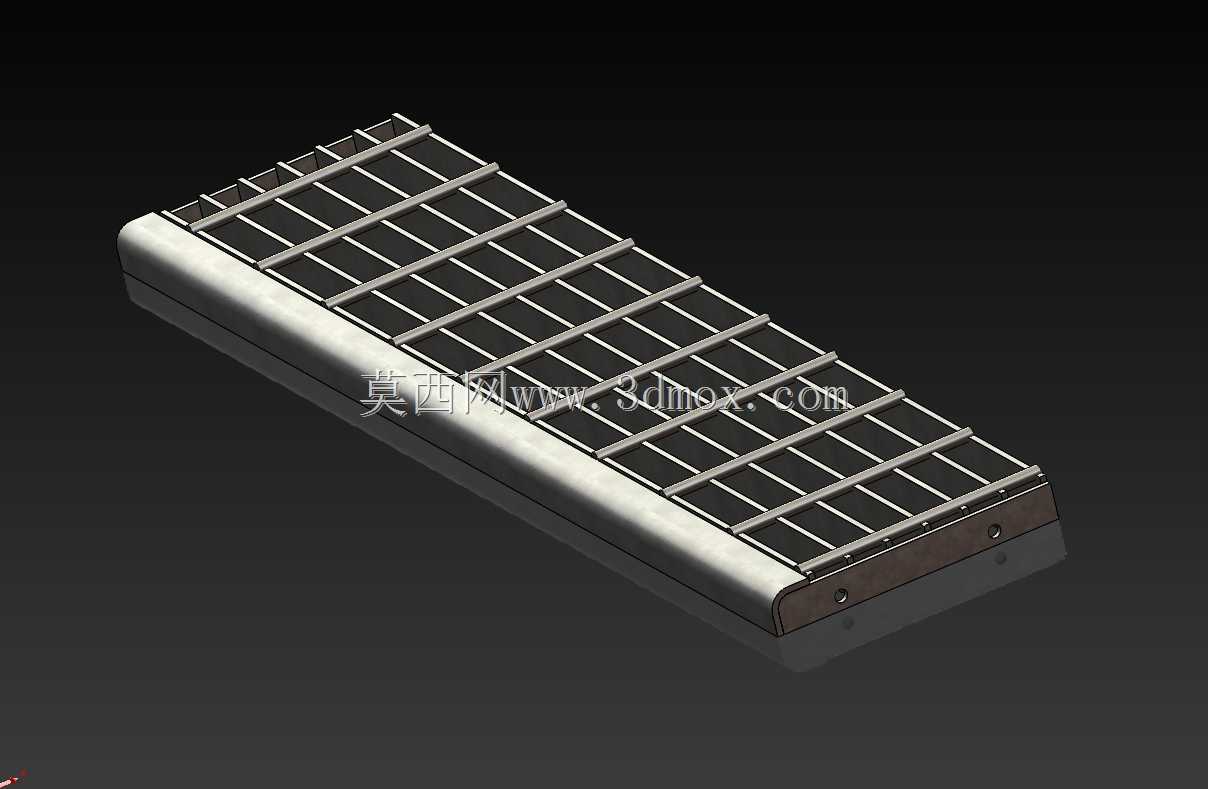

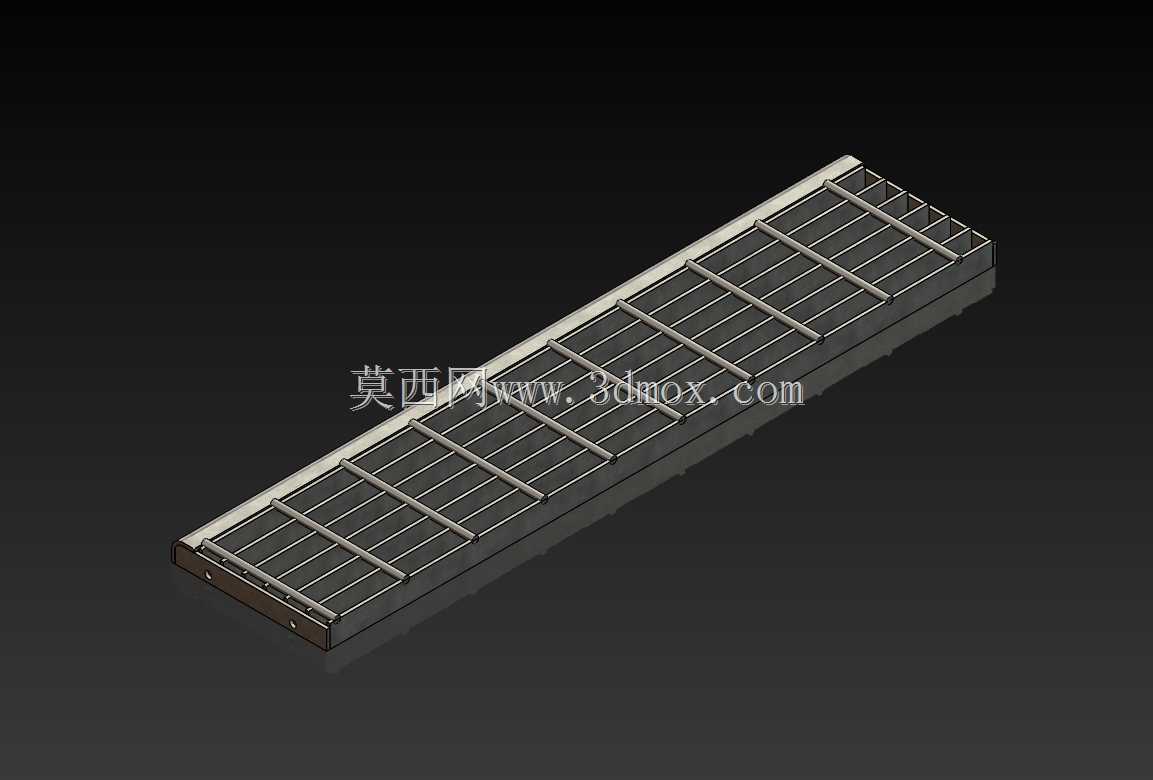

　　这次的踏步结构在前端做了一体化的包边封条设计，这个封条是带圆弧过渡的冲压成型件，不是简单的扁钢焊接，一方面圆弧过渡能避免人员上下梯时脚尖磕碰尖锐边角造成工伤，另一方面封条把所有扁钢的前端头完全包裹焊接，能防止长期使用后扁钢端头出现锈蚀、翘边的问题，同时封条上预留的安装孔位是和梯架的侧边梁直接对应的，现场安装时不需要再现场打孔，直接用螺栓固定就能完成装配，能大幅缩短现场施工的周期。

　　安装边界的尺寸匹配是这类构件设计时最容易出问题的点，常规工业梯的单步踏步深度一般在200mm到300mm之间，宽度根据梯道的通行需求从600mm到1200mm不等，设计时要注意踏步两端和梯架侧边梁的搭接量不能小于25mm，不然螺栓固定后长期受踩踏载荷容易出现连接点松动。底部的端板结构是和梯架横梁贴合的安装面，上面的安装孔做了长圆孔设计，允许安装时有±3mm的位置调整量，能抵消梯架焊接施工时产生的尺寸误差，不会出现孔位对不上装不上的情况。

　　从受力角度拆解的话，人员踩踏时的载荷首先作用在格栅网面上，通过扁钢把载荷传递到两端的包边和后端的安装端板上，再通过连接螺栓把载荷分散到梯架的主体结构上，整个受力路径非常直接，没有多余的传力环节，所以只要扁钢的规格选配合适，哪怕是偶尔有小型工具、零部件掉落在踏步上，也不会出现格栅变形垮塌的问题。另外这种镂空结构在户外使用时，雨雪天气不会在踏步表面积水结冰，北方冬季户外的消防梯、设备检修梯用这种踏步，比实心钢板踏步的安全系数高很多，不需要频繁人工除冰就能保证通行安全。

　　设计建模的时候要注意，扁钢和扭绞方钢的连接位置不能出现虚接的结构特征，所有焊接位置的焊脚尺寸要统一控制在3mm左右，既不能焊穿扁钢影响结构强度，也不能因为焊脚太小导致连接强度不足。前端包边的圆弧半径要做R5以上的过渡，避免锐边，所有外露的钢材边缘都要做倒角处理，去除毛刺，防止安装和使用过程中划伤人员。表面处理的话，常规工况用热浸镀锌就可以满足防腐需求，腐蚀环境比较重的化工厂区，可以在镀锌基础上再加一层防腐涂层，能把构件的使用寿命延长一倍以上。

　　很多新手设计这类踏步的时候容易忽略安装间隙的预留，把踏步的宽度做的和梯架内宽完全一致，实际现场安装时因为梯架焊接变形，根本塞不进去，所以建模时宽度方向要预留每边2mm的安装间隙，深度方向也要预留3mm左右的调整空间，这样现场装配的时候才能顺利就位。另外踏步表面的扭绞方钢凸起高度要控制在2mm左右，太高了容易硌脚，太低了起不到防滑的作用，这个尺寸是经过大量实际使用验证的，不能随意改动。
