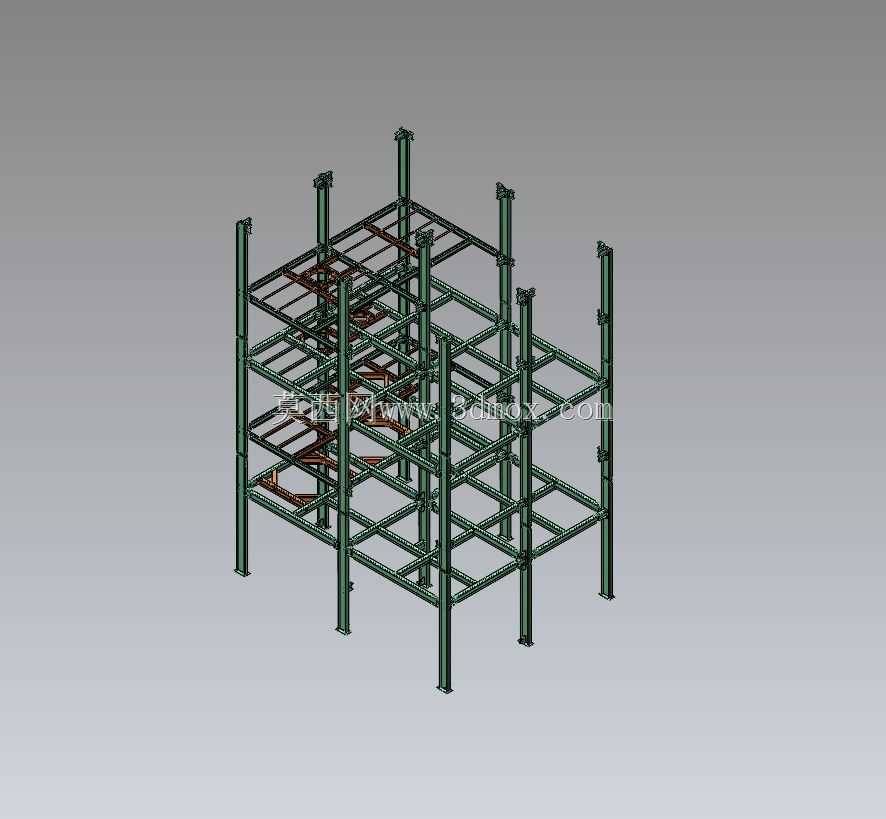

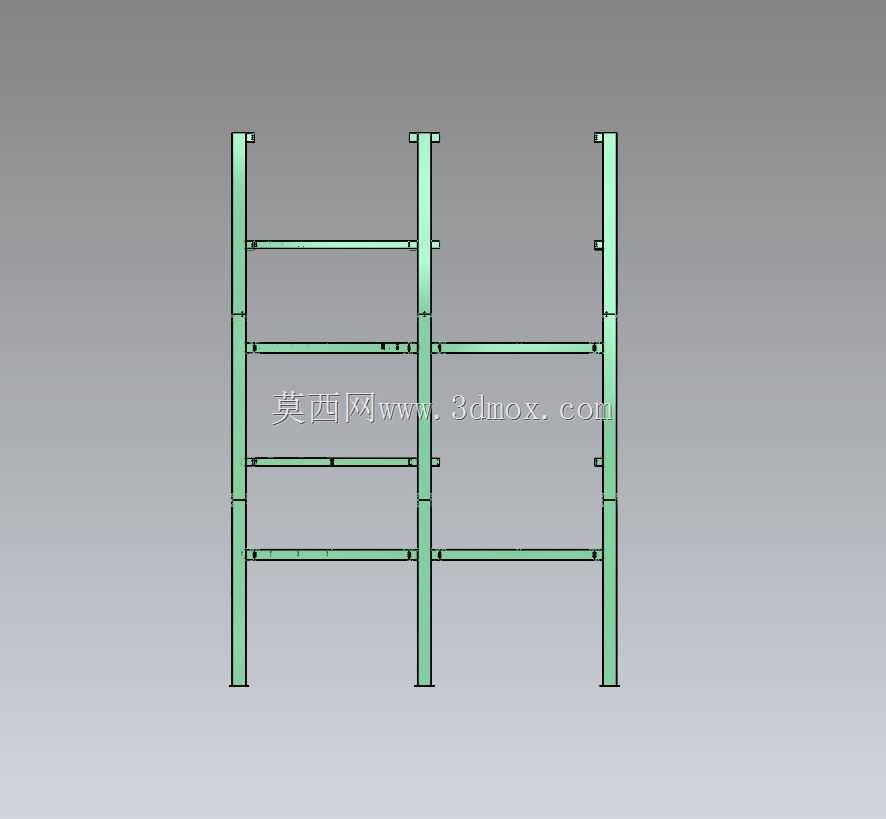

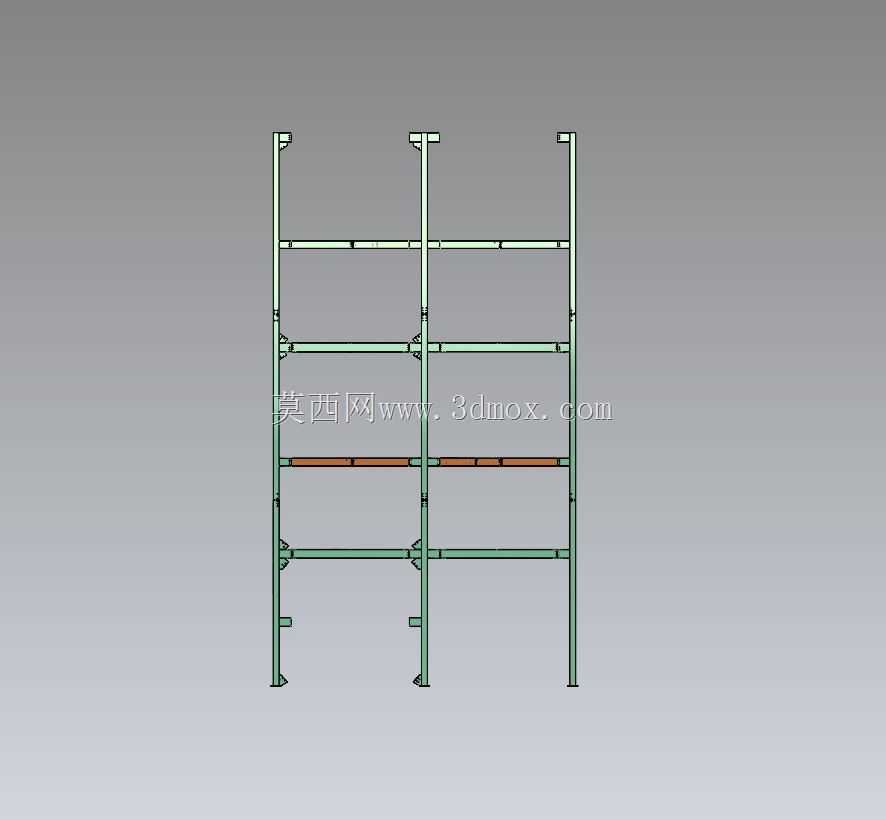

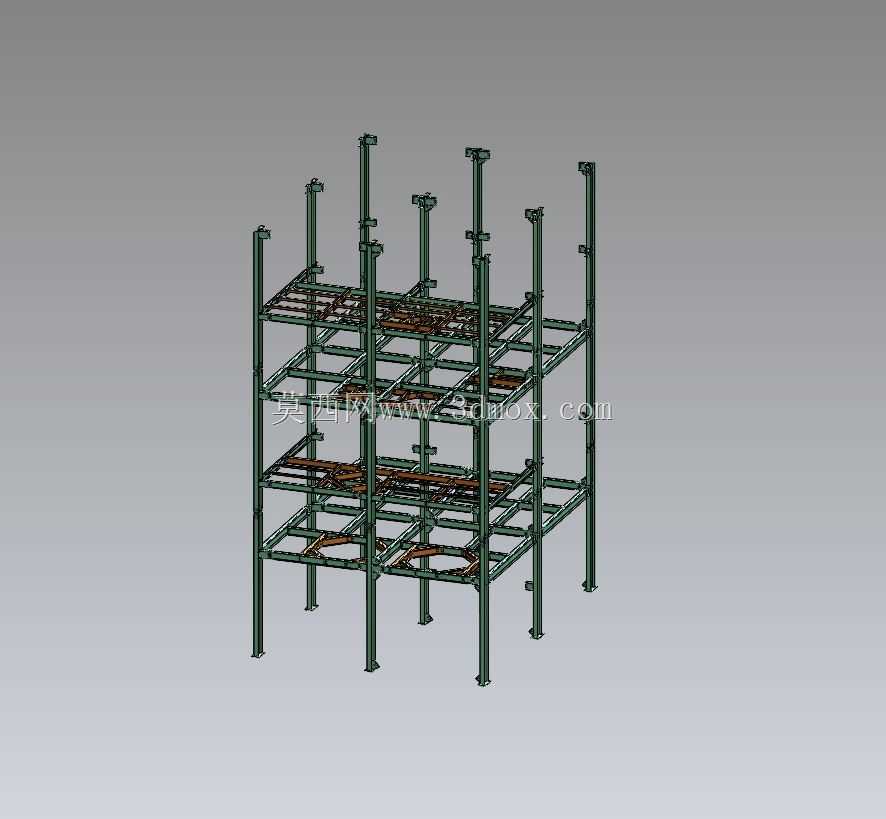

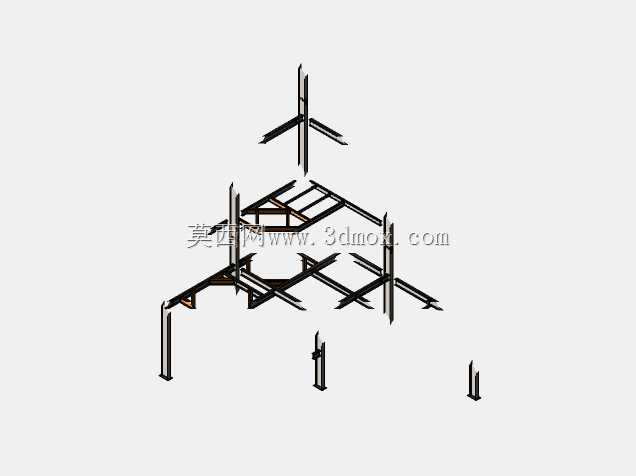

多层钢框架建筑承重结构三维设计

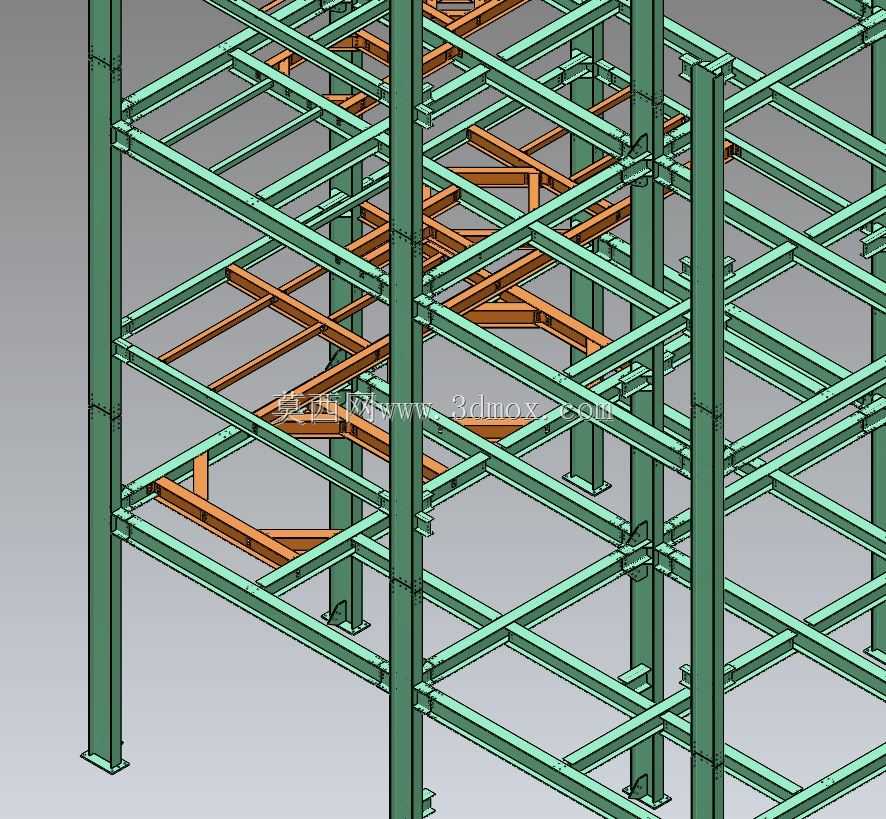

　　这套多层钢框架结构的三维设计，核心面向民用多层商用建筑、小型工业配套厂房的主体承重体系搭建场景，在实际工程应用中，这类钢框架是整个建筑的受力核心，承担竖向恒载、活载以及水平方向风荷载、小级别地震作用的传导，从底层柱脚到顶层梁系的力流传递路径清晰，每一处构件的截面选型都经过受力校核，避免出现应力集中的薄弱点。从设计思路来看，整个框架采用等跨柱网布置，竖向立柱采用等截面H型钢构件，沿建筑高度方向通长设置，每层的梁系同样采用H型钢主次梁结构，主梁沿柱网横向布置直接与立柱刚性连接，次梁垂直于主梁排布，将楼板区域的荷载均匀拆分传递到主梁上，再通过立柱传导至基础承台。梁与柱的连接节点采用刚接设计，通过加劲肋强化节点域的抗剪能力，

　　避免在水平荷载作用下节点出现过大转角，保证整体结构的抗侧刚度。在实际安装边界的考量上，底层柱脚预设了与基础预埋件连接的螺栓孔位，安装时可通过调整垫铁精准校正立柱的垂直度，柱脚灌浆层的厚度预留了50mm的调整空间，适配不同施工现场基础顶面的平整度误差。每层梁系的顶面标高统一，预留了楼板铺设的搭接边，次梁间距的设置匹配常规压型钢板组合楼板的跨度要求，无需额外增设临时支撑即可完成楼板的铺设作业。从外形尺寸来看，这套框架共设置三层结构层高，柱网的横向与纵向跨度均适配常规建筑的开间进深要求，立柱的外边缘到建筑完成面预留了足够的装饰层安装空间，不会出现结构构件突出装饰面的问题。在功能特性上，这套钢框架相比传统混凝土框架自重更轻，

　　构件全部在工厂预制完成，现场仅需通过螺栓连接与少量焊接作业即可完成主体拼装，施工周期可缩短40%以上，同时钢材的韧性更好，在动荷载作用下的变形恢复能力更强，适合对施工周期有严格要求的中小型建筑项目。设计过程中对每一根构件的长细比都做了控制，立柱的计算长度系数按照刚接框架的取值设定，避免构件出现失稳破坏，梁系的挠度控制在规范允许的1/400跨度范围内，保证后期楼板铺装后不会出现明显的下挠变形。另外在楼梯间对应的区域，框架做了局部的构件加密处理，沿楼梯跑向设置了附加承重梁，承担楼梯段传递的集中荷载，避免局部荷载过大导致相邻梁构件受力超标。整个框架的构件排布充分考虑了后期管线穿越的需求，主次梁的腹板位置预留了对应管径的穿洞补强区域，

　　无需现场切割构件即可完成给排水、消防、电气管线的穿梁敷设，减少现场施工对结构构件的损伤。从建模精度来看，所有构件的连接节点都做了1:1还原，包括加劲肋的位置、螺栓孔的排布、连接板的尺寸都和实际加工图纸保持一致，可直接用于构件加工的下料参考，也可用于施工前的安装工序模拟，提前排查构件碰撞、安装空间不足等现场常见问题，减少施工过程中的返工成本。
