高压三通球阀工业结构三维设计

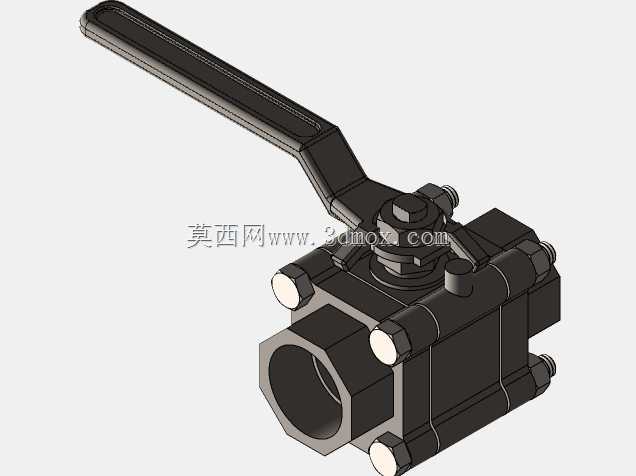

　　在石化输送、液压动力站、制程流体切换这类需要频繁改变介质流向的管路场景里，三通球阀的选型合理性直接决定整套管路系统的运维效率与密封可靠性，这款手动高压三通球阀的三维结构设计，完全围绕工业现场的实际安装与使用需求展开。从实际工况适配来看，这类三通球阀主要用于介质流向的切换、合流或者分流作业，相比在管路上布置多个两通球阀加外接弯头的方案，一体式三通球阀能大幅减少管路连接点，降低外泄漏风险，同时缩小管路安装所需的空间，在紧凑型液压站、移动设备液压回路、小型化工制程管线里应用十分广泛。设计阶段首先考虑的是操作端的人机适配，加长杠杆式手柄的长度经过力矩核算，在公称压力对应的密封预紧力下，操作人员无需借助加力杆就能完成90度的开关换向动作，

　　手柄表面做了防滑纹理结构，即便手上沾有油污也能稳定施力，手柄与阀杆的连接采用扁方加防松螺栓的结构，避免长期操作后出现手柄松旷、开关位置错位的问题。阀体部分采用三段式组合结构，三个接口均为内螺纹连接形式，适配现场常用的低压流体输送用焊接钢管或者高压液压硬管的螺纹连接需求，接口的同轴度在建模阶段做了严格的公差约束，避免安装时出现管路别劲、密封面受力不均的问题。阀体之间的连接采用对称布置的螺栓预紧结构，螺栓的分布圆直径、规格选型都经过密封比压核算，保证在额定工作压力下，阀体结合面的密封垫片能保持足够的压紧力，不会出现介质外漏。球体与阀座的密封采用硬密封加软密封的复合结构，软密封层保证低压工况下的零泄漏，

　　硬密封基底则能承受高速介质冲刷以及少量杂质的磨损，适配含有微小固体颗粒的流体工况，延长阀门的实际使用寿命。阀杆部分采用下装式结构，也就是阀杆从阀体内部装入，即便在极端工况下阀杆出现上顶的受力趋势，也不会出现阀杆飞出的安全隐患，阀杆与阀体之间设置了多道密封圈，同时预留了润滑脂注入口，长期使用后可以在线补充润滑脂，降低操作力矩，避免阀杆处出现外泄漏。安装边界方面，三个接口的轴线处于同一平面，相互之间的夹角为90度，建模时已经预留了足够的扳手操作空间，安装时不需要为相邻接口的扳手操作预留额外的超大间距，手柄的转动行程范围内没有结构干涉，在全开、全关两个位置都设置了定位挡块，操作人员可以直观通过手柄位置判断阀门的导通状态，

　　不需要额外加装位置指示装置。从结构细节来看，阀体的外部做了均匀的壁厚过渡，没有出现壁厚突变的结构，避免铸造或者锻造加工时出现应力集中，同时在介质流道部分做了圆滑过渡处理，减少介质流经阀门时的压力损失，降低湍流产生的概率，减少管路振动与噪音。这款模型的结构完全按照工业级高压球阀的实际设计规范搭建，所有配合面的尺寸、公差带都符合行业通用标准，既可以作为管路系统设计时的选型占位模型，也能作为阀门结构设计的参考原型，帮助设计人员快速完成管路布局、安装空间校核、操作干涉检查等工作，避免在实际装配时出现空间不足、操作不便的问题。
