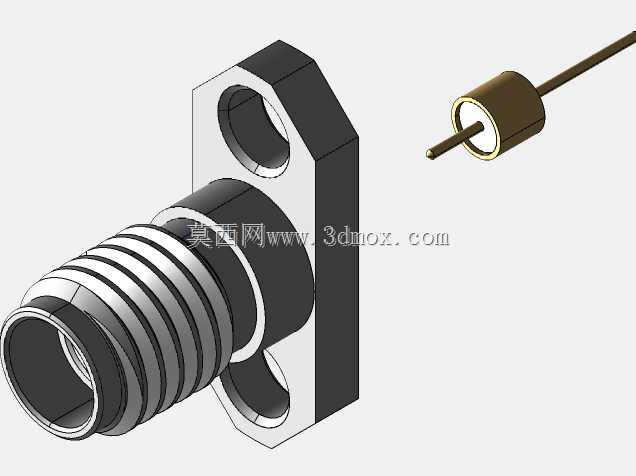

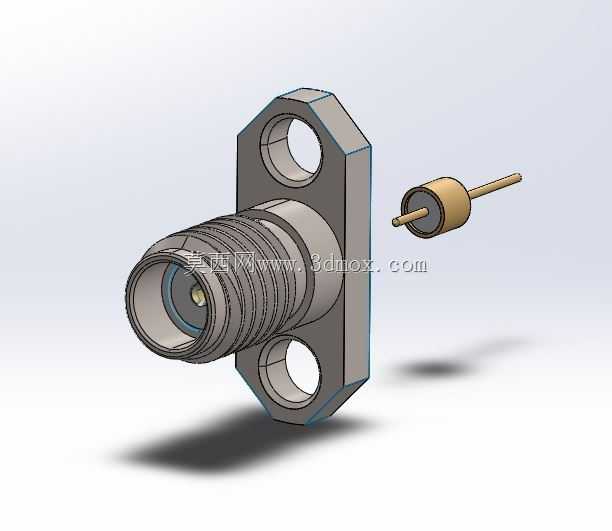

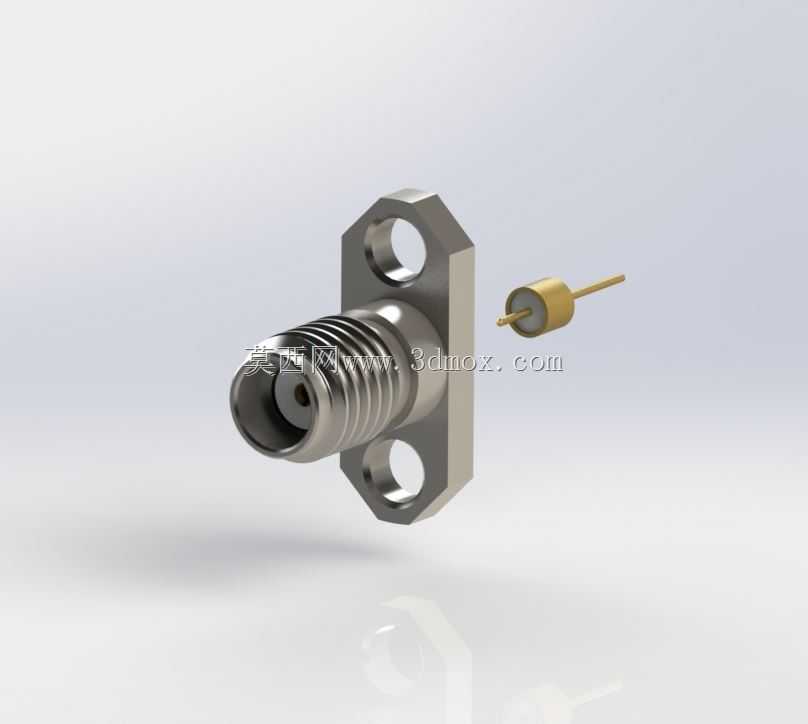

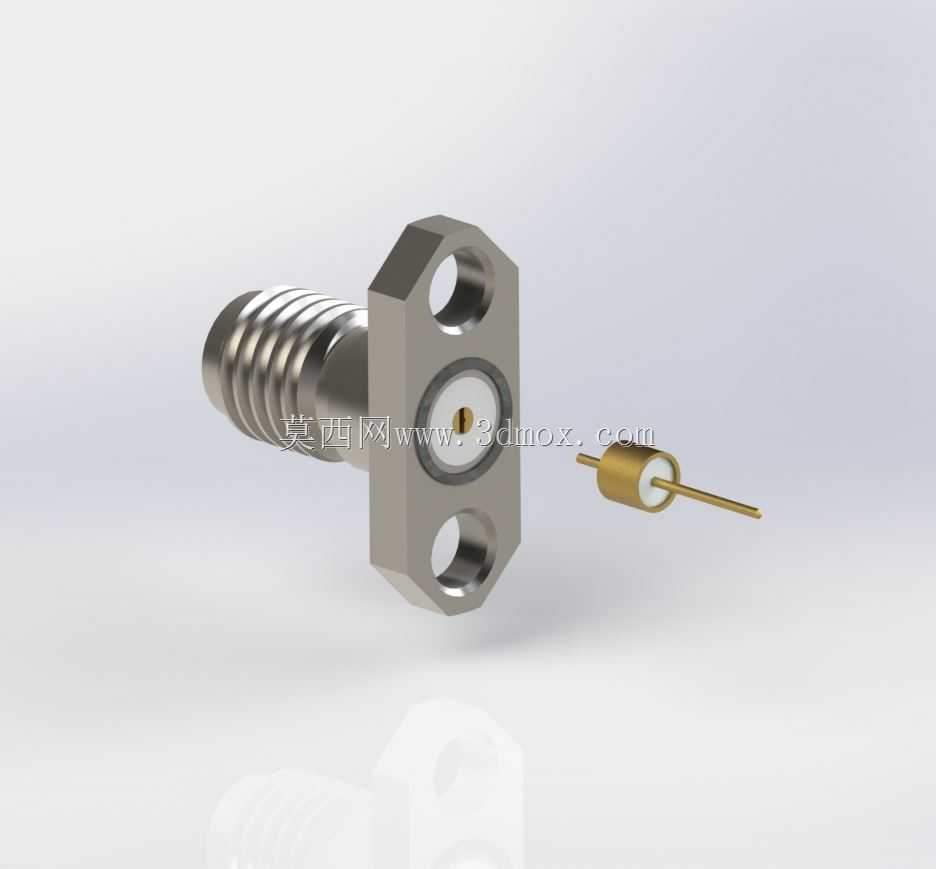

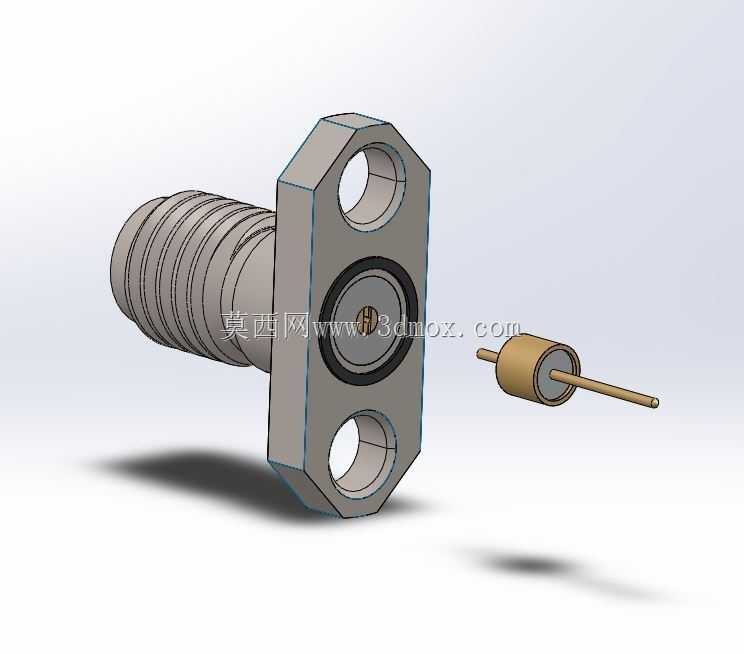

TE38GHz超级SMA射频同轴连接器结构

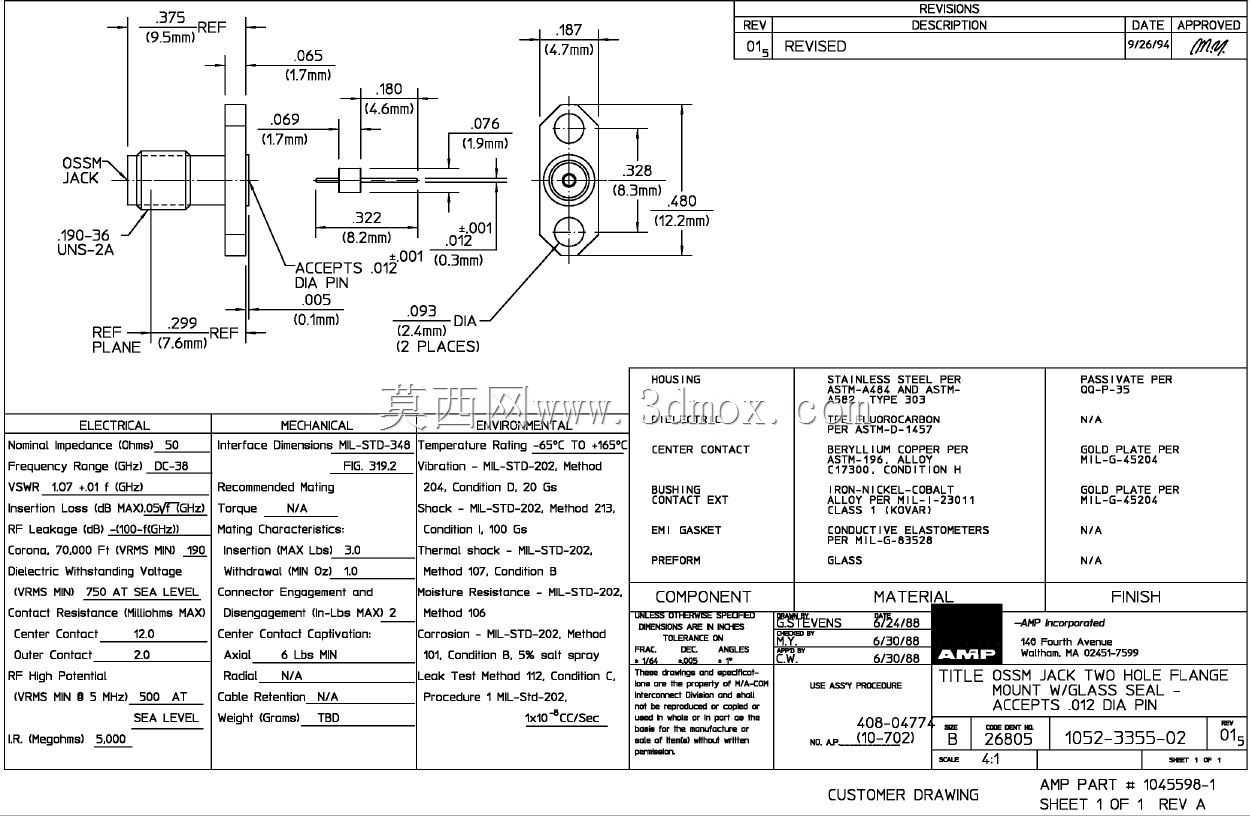

这款高频射频同轴连接件，主要面向5G毫米波通信、高精度测试仪器、航空航天机载射频链路、Ka波段卫星通信地面站等对信号传输精度要求极高的应用场景，作为射频链路中电路板与射频线缆、模块与模块之间的信号衔接载体，负责在38GHz甚至接近40GHz的超宽频段内实现低驻波、低损耗的射频信号连续传输，解决普通SMA连接器工作频段上限不足、无法覆盖Ka波段高频段的使用痛点。从实际使用功能来看，它采用两孔法兰安装结构，法兰盘上的两个对称安装孔可直接通过M2规格的紧固件固定在设备金属面板或者PCB安装支耳上，安装后法兰贴合面与设备壳体紧密接触，既能够保证结构连接的抗振动、抗冲击性能，满足机载、车载移动场景下的可靠性要求，也能实现良好的电磁屏蔽效果，避免外界电磁干扰侵入射频传输路径，同时防止内部高频信号向外辐射产生杂散干扰。产品的接口端采用符合MIL-STD-348标准的超级SMA接口结构，内导体采用插针式接触设计，介质支撑采用低介电常数、低损耗的高频专用材料，在保证结构强度的同时最大限度降低介质带来的信号损耗；尾部的内导体延伸段可直接与PCB板上的微带线或者带状线进行焊接匹配，实现射频信号从同轴传输模式到平面传输线模式的平滑过渡，减少模式转换带来的信号反射。在设计思路上，这款连接件没有沿用普通SSMA连接器仅覆盖27GHz K波段的性能参数，而是通过优化内导体的直径配比、调整介质支撑的位置与厚度、优化外导体的内壁加工精度，将工作频段上限拓展到接近40GHz，覆盖了Ka波段的常用通信频段，同时在机械安装尺寸上与常规2.92mm同轴连接器保持性能兼容，方便用户在现有设备结构上直接替换升级，不需要重新调整设备的安装开孔与布局。从安装边界来看，法兰盘的整体外形尺寸控制在极小的范围内，适合高密度排布的多通道射频阵列场景，不会因为单只连接器体积过大影响相邻通道的安装布局；外导体的螺纹连接段长度经过精准计算，在与配套插头拧紧后不会出现螺纹过长顶碰内部介质、或者螺纹过短导致连接不稳固的问题，插针的伸出长度严格控制在公差范围内，保证对接时内导体接触可靠，不会出现插针凹陷或者过度顶弯损坏对接端内导体的情况。整个连接件的金属部件全部采用钝化不锈钢材质，既具备足够的结构强度，能够承受至少500次以上的反复插拔而不出现接触性能下降，也具备优秀的抗腐蚀能力，能够在温湿度变化范围较大的户外通信场景下长期稳定工作。
