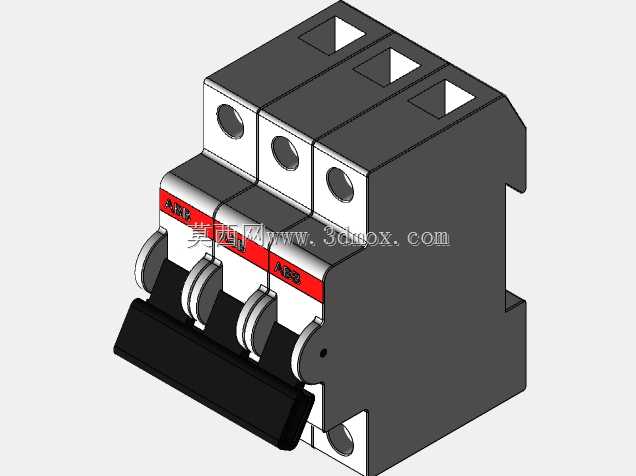

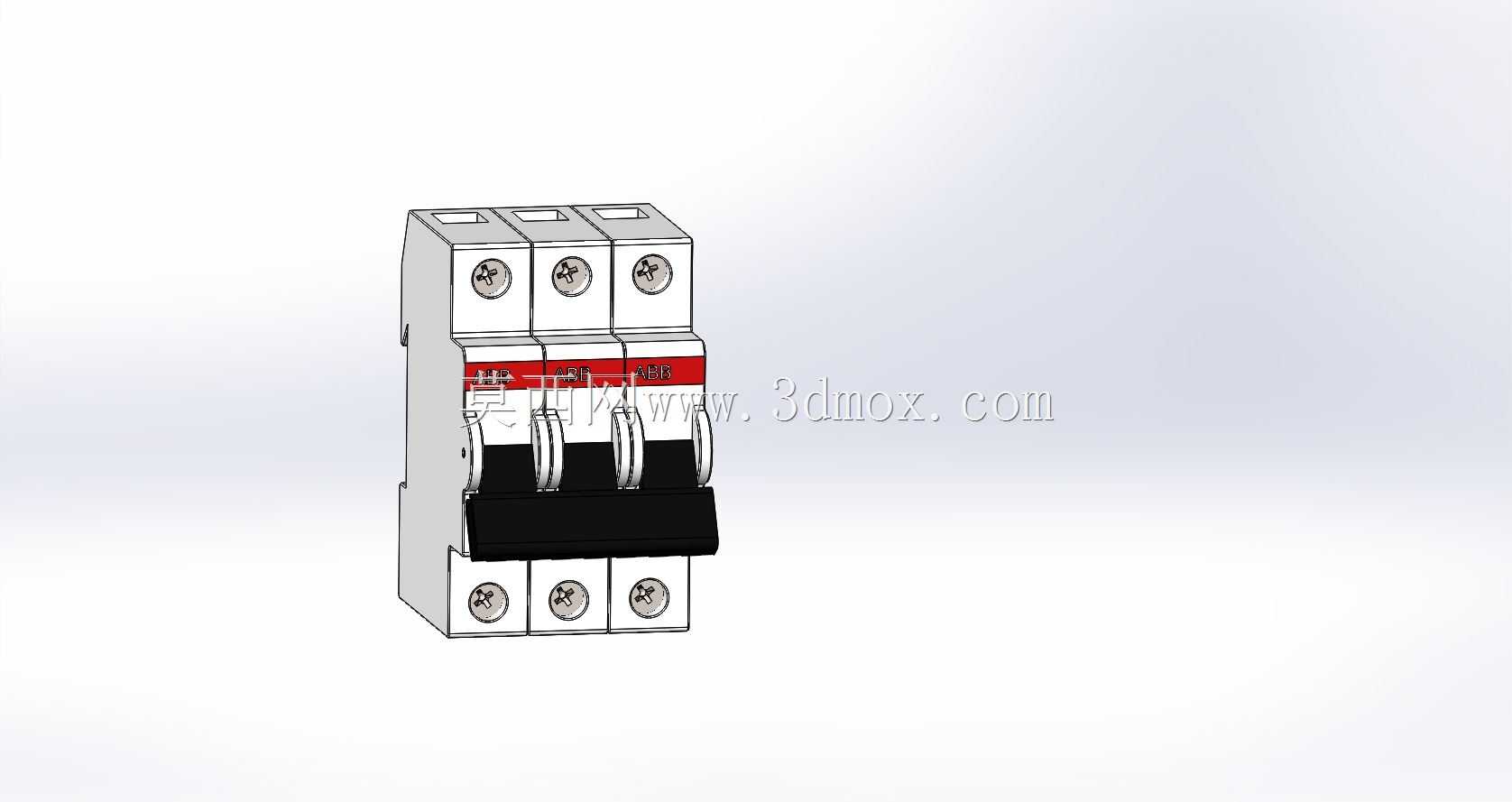

ABB S203 C32三极微型断路器结构设计

这款三极微型断路器主要应用于低压终端配电场景，覆盖民用住宅分户配电、小型商业场所配电、工业设备末端回路保护等多个领域，在三相交流配电回路中承担核心保护作用，可同时对三相线路的运行状态进行监控，当回路中出现过载电流、短路故障时能够快速切断电路，避免线路过热引发火情、设备烧毁等安全事故，也可在日常运维中作为线路隔离开关使用，通过操作手柄实现回路的手动分合，方便检修作业开展。

从功能特性来看，该款断路器采用C型脱扣曲线设计，适配常规照明、普通动力类负载的保护需求，脱扣动作阈值匹配民用及常规工业末端回路的电流特性，既可以躲过负载启动时的短时冲击电流避免误跳闸，也能在故障电流达到动作值时快速响应，三极结构采用联动操作设计，手动分合时三相触点同步动作，避免出现单相分断导致的设备缺相运行风险，内部设置热脱扣与磁脱扣双重保护机构，热脱扣组件依托双金属片受热形变特性实现过载长延时保护，磁脱扣组件依托电磁感应原理实现短路瞬时保护，双重机构配合覆盖不同类型的电路故障场景。

在设计思路上，这款断路器采用模块化紧凑结构，整体遵循终端配电设备的通用模数化设计规范，单极宽度匹配标准配电模数，三极拼接后整体宽度适配标准导轨安装的尺寸要求，外壳采用高阻燃耐冲击的工程塑料材质，提升使用过程中的安全性能与结构耐用性，操作手柄采用防滑凸起结构设计，表面设置清晰的分合状态标识，操作人员可直观判断回路通断状态，进出线端采用统一规格的接线端子结构，适配常规截面积的铜芯导线接入，端子处设置防触电护板，降低接线操作时的触电风险。

从外形尺寸与安装边界来看，该断路器整体为规整的长方体造型，背部设置标准卡装结构，可直接卡装在终端配电箱通用的35mm标准导轨上，无需额外打孔固定，安装后与相邻模数化配电设备的间距符合配电安装规范，不会出现干涉问题，进出线端的接线空间预留充足，可容纳常规接线操作所需的工具活动空间，操作手柄的活动行程范围内无遮挡结构，保证手动分合操作顺畅，整体外形尺寸适配市面上绝大多数标准终端配电箱的安装位尺寸，可直接替换同规格的老旧断路器产品，无需对原有配电箱结构进行改造。
