黄色绝缘护套铲形公端接线端子

这类带黄色绝缘护套的铲形公端冷压端子，是低压电气布线场景里极为常用的导电连接件，日常在成套配电柜二次回路接线、工业设备内部控制线束连接、家电整机线束装配、新能源低压辅助线路接驳场景中都能见到，主要作用是实现多股软铜线与接线座、母端端子的可靠导通，避免导线散丝、虚接带来的接触电阻过大、线路打火甚至烧蚀故障。

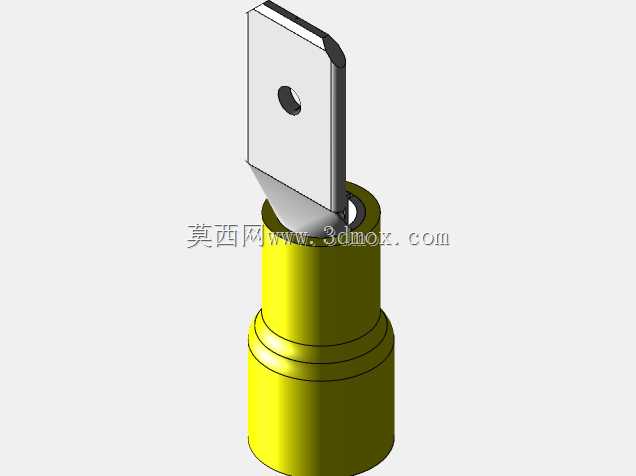

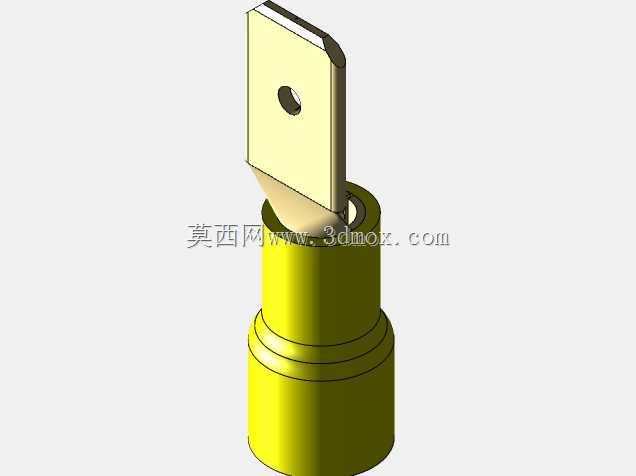

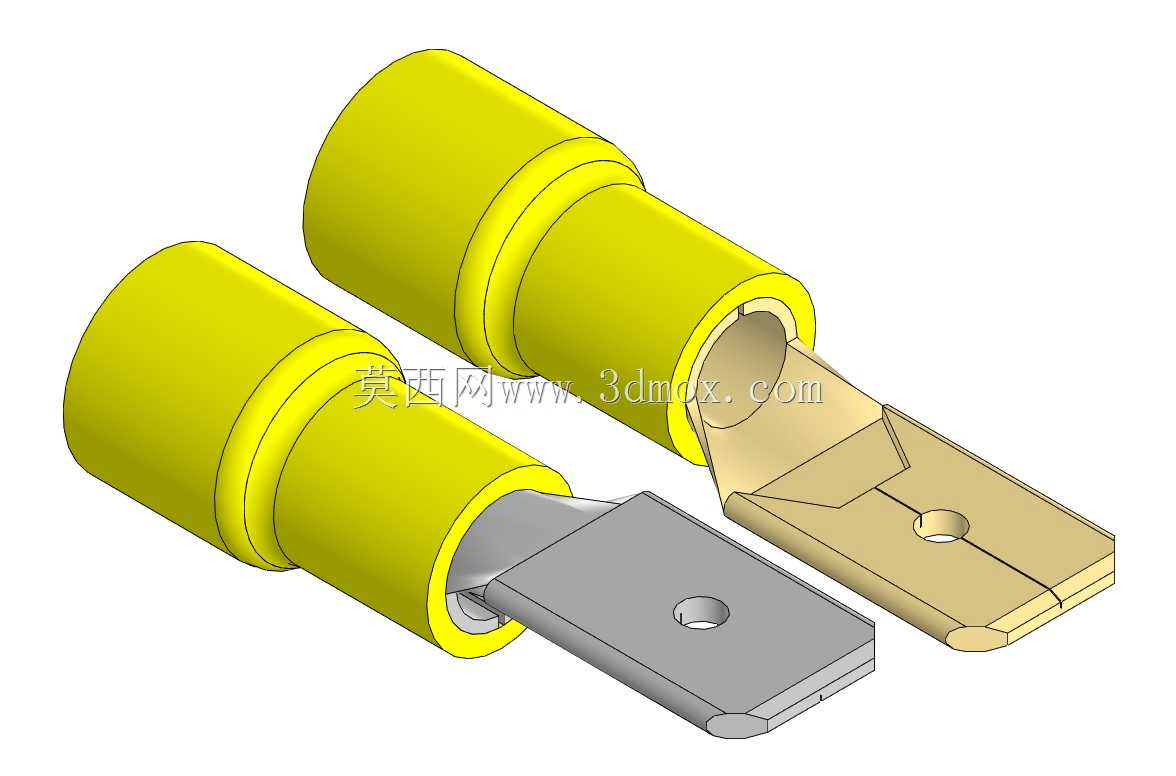

从结构设计逻辑来看，前端的扁平铲形插片是核心导通接触部位，插片上预留的定位圆孔，既可以在对接对应母端时实现卡位防脱，也能在需要螺丝固定的接线场景下直接穿螺丝锁紧，适配两种不同的接线固定需求；插片尾部与导线压接的部位做了筒状收口结构，压接时能将剥除绝缘层的多股铜丝完全包裹在筒内，压接后不会出现铜丝外漏、散股的问题，保证压接部位的机械拉脱力满足布线规范要求。外部的黄色绝缘护套采用硬质绝缘材质注塑成型，套在压接筒外侧，一方面能避免压接部位裸露带来的触电、相邻线路短路风险，另一方面护套尾部做了渐收的喇叭口结构，导线穿入时不会被护套边缘割伤线皮，同时压接后护套能牢牢卡在导线绝缘层外侧，缓解线束弯折时的应力集中，避免导线在压接根部反复弯折断裂。

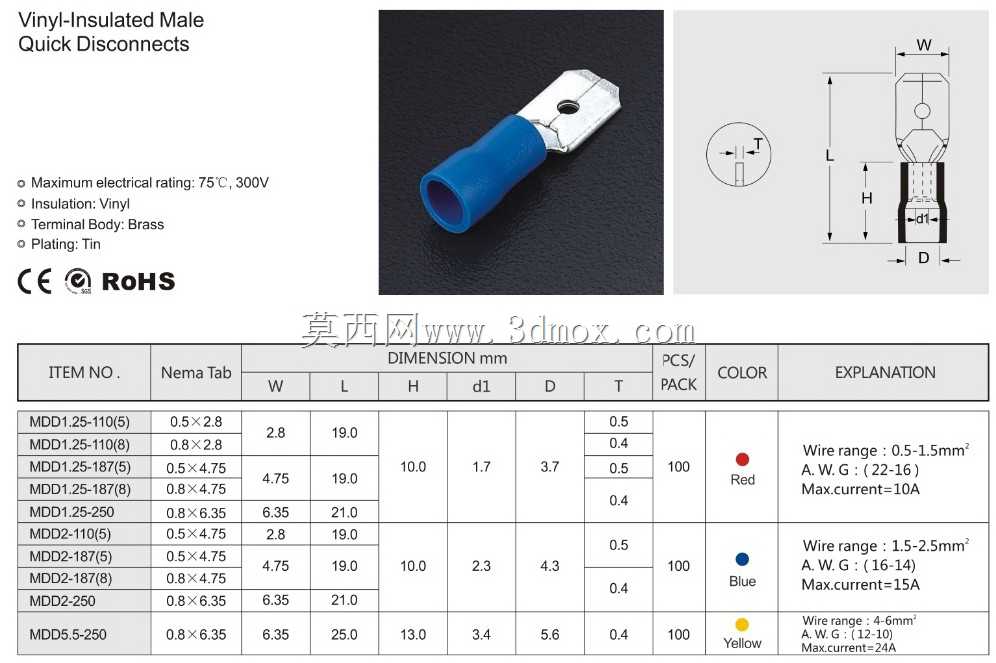

该款端子适配4-6平方毫米的多股铜芯导线，对应美标线规AWG12-10的线径范围，插片宽度尺寸为6.3mm，是行业内通用的公端插片规格，能直接与同规格的铲形母端、片式接线座实现插拔对接，安装时不需要额外加工适配结构，只要使用对应规格的冷压钳完成压接即可，压接后整体的轴向长度、径向外径都符合通用布线的空间边界要求，在走线槽、接线端子排密集排布的场景下，不会因为端子体积过大出现相邻端子干涉、无法装入线槽的问题。插片本体采用黄铜基材制作，表面做镀锡处理，既能降低接触电阻，也能提升抗氧化能力，在潮湿、有轻微腐蚀的工业环境下也能保证长期导通稳定性，不会因为基材氧化出现接触不良的问题。

在实际选型使用时，需要严格匹配导线线径与压接钳口规格，压接前要确认导线剥线长度刚好能让铜丝完全填满压接筒，不会出现铜丝外露过长或者绝缘层被压入压接筒的问题，压接完成后可以轻拉导线确认拉脱力达标，再将护套推至完全覆盖压接部位，即可完成端子的装配，装配后的端子插拔力适中，既能保证日常使用时不会因为设备振动出现松脱，也能在后期维护时顺利拔插更换线路。
