双层螺旋压接式电气接线端子结构

这款双层螺旋接线端子是低压电气配电回路中常用的导线接续组件，主要应用在工业控制柜、低压配电箱、设备内部布线线槽、楼宇配电分线单元等场景中，承担多股导线的可靠接续、电位分配与线路固定作用，能够在有限的安装空间内实现双倍的接线点位容量，大幅提升柜内空间利用率，减少零散接线带来的线路杂乱、误碰短路等安全隐患。

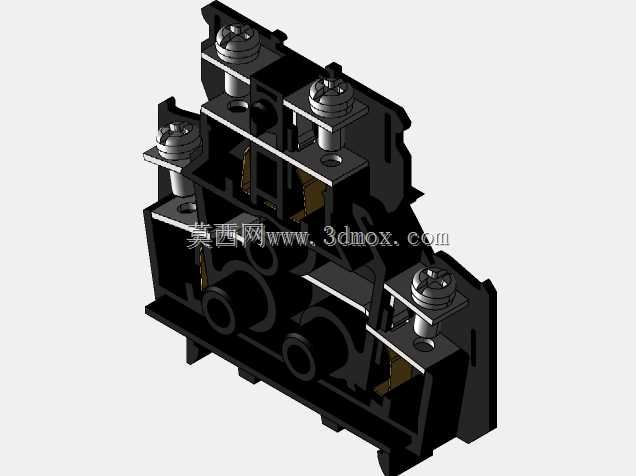

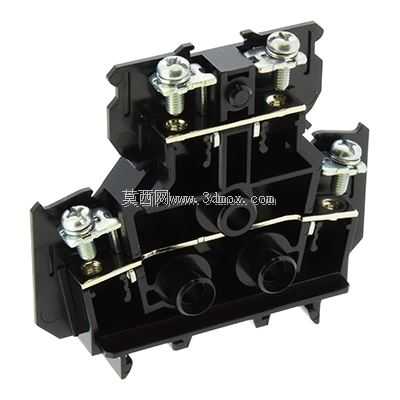

产品采用上下双层错位排布的接线位设计，每层均配置独立的螺旋压接结构，通过顶部的金属螺丝旋紧施压，将插入接线腔的导线线芯牢牢压接在内部导电金属件上，压接过程中螺丝底部的平垫结构能够均匀分散压力，避免单股硬线被压伤、多股软线出现散丝的问题，同时保证足够的接触压力，降低接触电阻，避免长期通电过程中出现接头发热、氧化松动的故障。端子内部的导电条采用高导电率的金属材质冲压成型，表面做防锈防氧化处理，相邻接线位之间设置绝缘隔断筋，避免不同电位的导线之间出现爬电、短路问题。

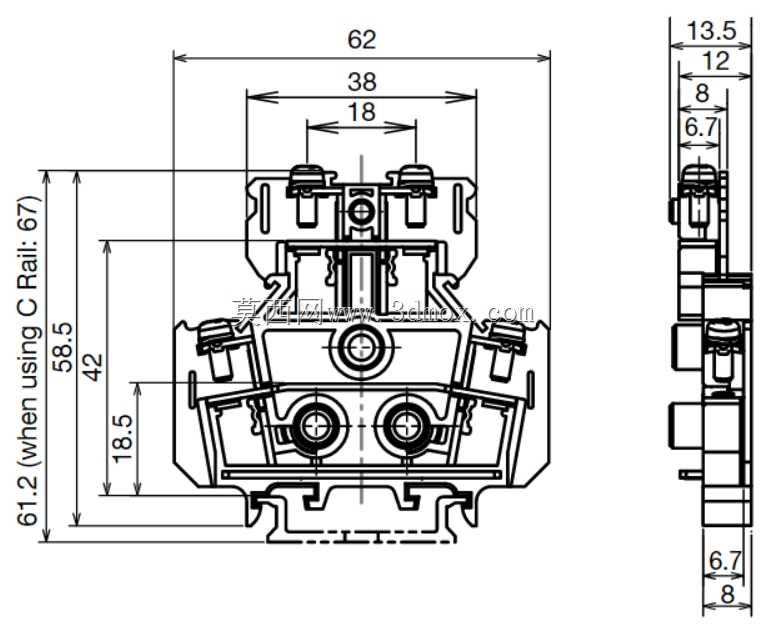

外壳采用高强度阻燃绝缘工程塑料注塑成型，具备优秀的抗冲击性能、耐温性能与绝缘性能，能够在-25℃到85℃的工作环境下保持结构稳定，遇到异常高温时不会出现熔融滴落、助燃的情况，满足低压电气设备的安全防护要求。端子底部采用标准导轨卡扣结构，能够直接卡装在行业通用的35mm标准电气安装导轨上，无需额外打孔固定，安装拆卸都十分便捷，相邻端子之间可以紧密拼接，根据实际接线需求自由组合接线位数，适配不同规模的配电回路需求。

设计过程中充分考虑现场接线的操作便利性，每个接线位的导线插孔都做了导向倒角，方便施工人员快速将剥好的线芯插入接线腔，螺丝的槽型适配常规十字螺丝刀操作，拧紧力矩控制在合理范围内，既保证压接可靠，又避免力矩过大损坏塑料壳体。上下层接线位预留了足够的操作空间，即使接完下层导线后，上层接线操作也不会被下层导线干扰，同时端子整体的外形尺寸紧凑，拼接后单位长度内的接线容量远高于单层接线端子，能够有效节省柜内的导轨安装空间，让柜内布线更加整齐规整，方便后期的线路检修与回路改造。
