外螺纹快插式气动管接头结构设计

　　在气动控制系统的管路布设场景中，这类外螺纹快插式管接头是气路连接环节用量极大的基础元件，从车间自动化生产线的气动执行元件供气回路，到小型气动工具的气源接驳点位，再到非标自动化设备的气路排布，都能见到这类接头的应用。不同于传统需要拧动螺母、加装密封垫的硬管接头，这类快插结构的核心优势在于装配效率极高，现场布管时无需额外工具，仅需将对应外径的气动软管对准接头插口垂直推入，即可完成管路的密封与固定，后期设备维护、管路改线时，只需按压接头端部的释放卡环，就能直接拔出软管，反复拆装也不会损伤密封结构，大幅降低了现场气路施工与后期运维的时间成本。

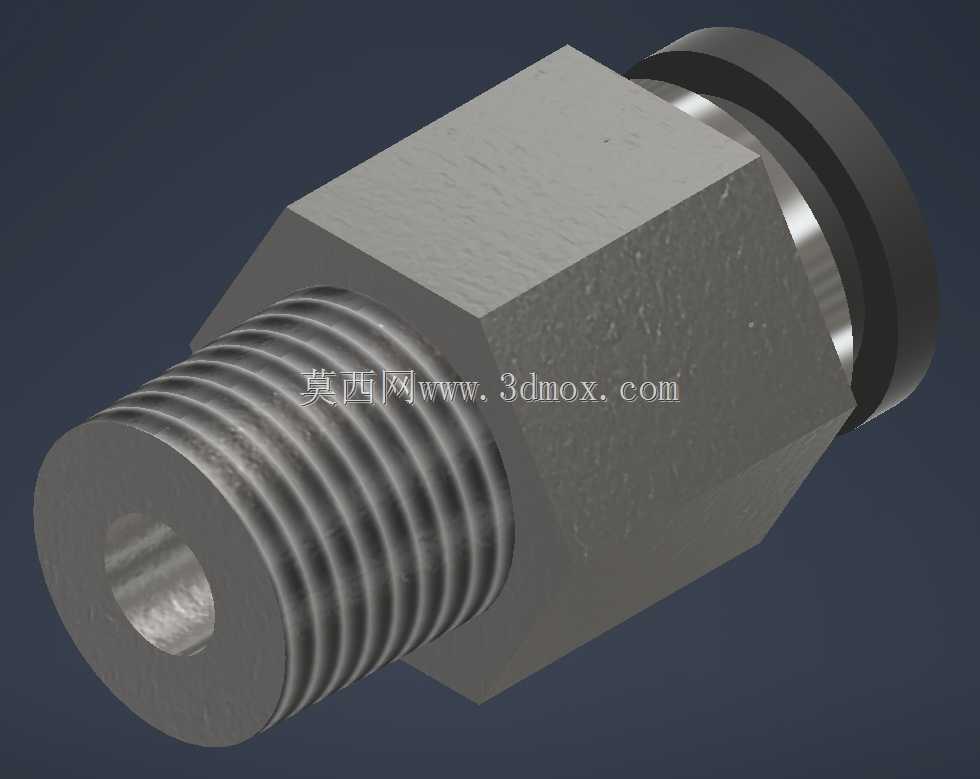

　　从结构设计逻辑来看，这款接头采用了分体式功能分区的设计思路，中间的六角棱柱段是专门预留的安装受力位，现场装配时可以用标准开口扳手或者活动扳手卡在这个位置施加扭矩，将接头外螺纹端拧入对应的设备内螺纹接口中，六角结构的对边尺寸严格遵循通用五金件的标准公差范围，不会出现扳手打滑、棱角过度受力崩边的问题。外螺纹段采用的是气动系统通用的锥管螺纹规格，螺纹牙型的加工精度控制在密封级公差范围内，实际装配时仅需在螺纹段缠绕少量生料带，就能实现1MPa工作气压下的无泄漏密封，不需要额外加装密封垫片，减少了装配时的零件配套数量。

　　快插端的内部结构做了多层功能设计，最外侧的弹性释放卡圈采用改性工程塑料材质，具备足够的韧性与耐磨性，按压时能均匀带动内部的卡爪张开，释放插入的软管；中间的不锈钢卡爪采用多瓣式环形结构，卡爪的内齿做了倒钩式设计，软管插入后卡爪会在气压作用下越抱越紧，即便管路出现瞬时的气压波动或者软管受到一定的轴向拉拽力，也不会出现软管脱开、漏气的问题；最内侧的丁腈橡胶密封环做了双唇口结构，能适配不同壁厚的气动软管，密封唇口与软管外壁的贴合压力均匀，长期工作状态下不会因为橡胶老化出现密封失效的问题，同时密封环的安装槽做了圆角过渡，避免软管插入时被锐边划伤外壁，影响密封效果。

　　从安装边界尺寸来看，这款接头的整体轴向长度控制得非常紧凑，在设备内部空间局促、气路排布密集的场景下，不会因为接头长度过长占用过多安装空间，六角段的外接圆直径与快插端的最大外径做了等径优化，相邻接头安装时的最小中心距可以控制在很小的范围内，适合集成阀岛、多管路并排安装的应用场景。外螺纹段的有效旋合长度经过严格核算，既保证了足够的螺纹连接强度，不会因为工作振动出现螺纹松脱，也不会因为旋入长度过长顶到设备内部的气路通道，造成气路通径减小、供气流量不足的问题。接头内部的通气通径做了等径设计，整个气路通道没有突然的截面变化，压缩空气通过时的压力损失极小，不会因为接头的通径瓶颈影响末端气动执行元件的动作响应速度。

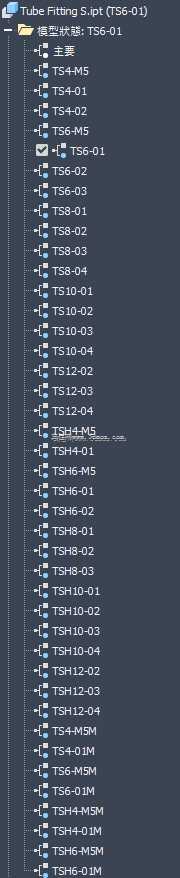

　　在实际选型应用中，这类接头可以适配市面上绝大多数的公制、英制规格气动软管，不管是PU材质的透明气动软管，还是尼龙材质的硬质气动管，只要外径尺寸在公差允许范围内，都能实现可靠的连接与密封。接头的主体材质采用表面镀镍处理的黄铜材质，既具备足够的结构强度，能承受常规气动系统的工作压力，也具备不错的抗腐蚀能力，在普通车间环境下长期使用不会出现生锈、镀层脱落的问题，即便在有少量水雾、油污的压缩空气管路中，也能保持稳定的工作状态。快插端的黑色防护圈采用硬质工程塑料材质，除了保护内部的卡爪与密封结构不受外力磕碰损伤之外，还能在软管插入时起到导向作用，避免软管插偏导致密封环被切边损坏。

　　不同于塑料材质的快插接头，这款金属主体的接头工作温度范围更宽，在-20℃到80℃的工作环境下都能保持稳定的性能，不会因为环境温度过低出现塑料脆裂，也不会因为温度过高出现密封件提前老化的问题，适合应用在户外气动设备、有一定温度辐射的工业设备气路中。在结构建模过程中，各个零件的配合公差经过反复校验，卡爪与接头本体的配合间隙控制在合理范围内，既保证卡爪能灵活张开与收紧，也不会因为间隙过大出现卡爪歪斜、卡滞的问题；密封环的压缩量经过精确计算，压缩比控制在橡胶密封件的合理区间内，既能保证足够的密封比压，也不会因为压缩量过大导致软管插入阻力过大，影响现场装配的顺畅度。
