Y型快插气动三通气管接头结构设计

　　在气动控制回路的管路布设场景中，这类Y型三通接头是气路分流、汇流作业里极为常用的管路连接件，广泛出现在自动化生产线气动工位、小型气动设备气路排布、非标设备气动系统搭建的现场，用来实现单路气源向两个并行支路的供气分配，或是将两路低压气路汇流至单一主通路，相比螺纹拧接的三通接头，快插结构的设计能大幅压缩现场管路装配的工时，也能降低管路连接点的泄漏风险。

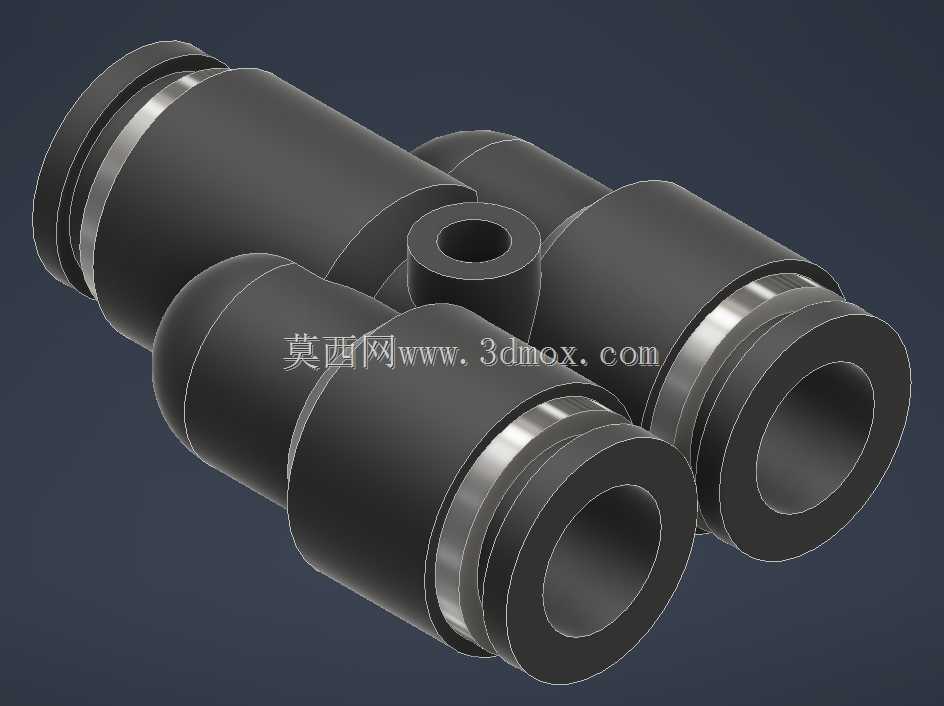

　　从实际使用的功能特性来看，这款接头采用侧部等径分流的Y型布局，三个连接端均适配气动软管的快插连接，接头内部的流道做了圆弧过渡处理，没有直角转折的突兀结构，能有效降低压缩空气流经接头时的压力损失，避免气路分流位置产生紊流带来的供气不稳问题。接头的插接端内置了不锈钢卡簧与丁腈橡胶密封环，当PU气管插入接头端口时，卡簧会自动卡紧气管外壁的环形咬合区域，密封环则会紧贴气管外壁实现静密封，正常0-1MPa的工作气压范围内不会出现脱管、漏气的问题，拆卸时只需要按下接头端口的释放压环，卡簧就会向外张开，气管即可顺利拔出，不需要额外的拆装工具，日常维护更换管路的操作十分便捷。

　　在结构设计的思路上，这款接头的主体采用等壁厚的工程塑料注塑成型结构，主体壁厚控制在2.5mm左右，既保证了常规气动工作压力下的结构强度，也能控制接头自身的重量，避免多管路布设时接头自重给气管带来额外的拉扯应力。三个插接端的同轴度公差控制在0.1mm以内，保证气管插入后不会出现偏斜导致的密封失效，接头中部的定位小孔是注塑成型时的工艺定位孔，同时也可以作为管路布设时的辅助固定点位，配合扎带或者固定卡扣就能将接头固定在设备机架的走线槽位置，避免设备运行过程中接头随管路晃动产生的疲劳松动。接头相邻两个插接端的轴线夹角设置为60度，这个角度既可以避免气管插接后出现过度弯折导致的气路堵死，也能尽量压缩接头安装后占用的空间，适配设备内部狭小的管路布设空间。

　　从安装边界的尺寸来看，这款接头的单端插接深度为16mm，适配的气管外径公差范围在±0.1mm以内，安装时需要保证气管切口平整无毛刺，插入接头时要推到底部的限位台阶，避免插入深度不足导致的密封失效。接头整体的最大外轮廓宽度为32mm，布设相邻管路时需要预留至少5mm的操作空间，方便按压释放压环进行气管拆装。接头的工作环境温度范围在-20℃到60℃之间，不适合在有强腐蚀气体、高温热源近距离烘烤的场景使用，日常使用时要避免管路受到侧向的大力拉扯，防止卡簧受力变形失去锁紧能力。在气路设计选型时，这类Y型接头适合两个支路用气量均衡的场景，如果两个支路的用气量差异较大，需要核算接头流道的通流能力是否满足支路的峰值用气需求，避免出现供气压力不足影响气动元件动作的问题。
