外螺纹侧接式快插气动三通接头

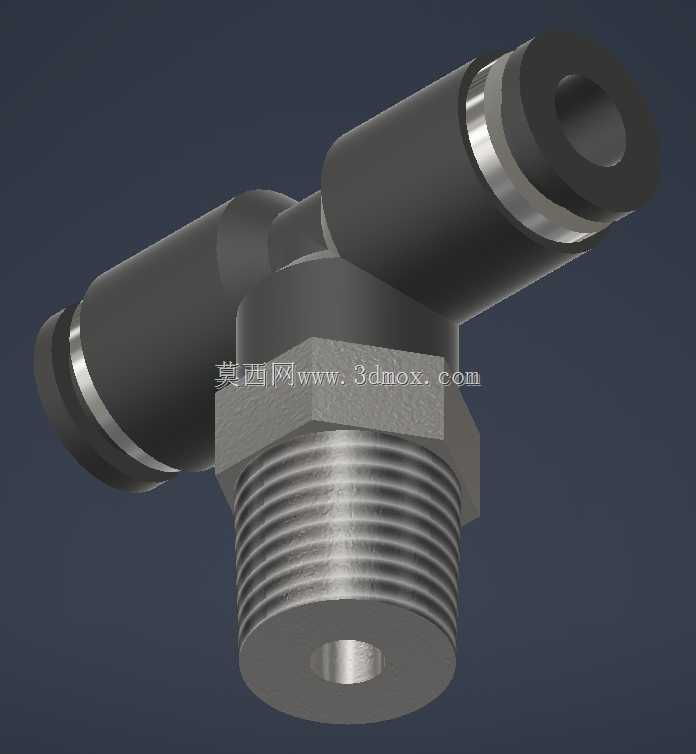

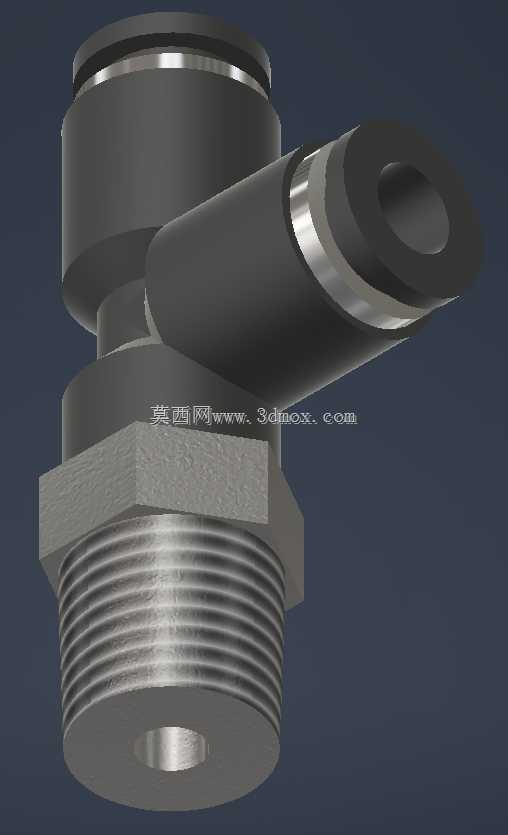

　　这款侧向外螺纹双快插接口的三通管路连接件，主要应用在气动控制系统的气路分流布局场景中，常见于自动化生产线气动回路、小型气动设备气路排布、工装夹具气路改造等工况，用来实现单路进气向两个支路分导气流的功能，也可反向作为两路气流汇合的汇流节点使用。接头底部采用标准外螺纹连接端，加工有连续等距的管螺纹牙型，螺纹根部带有一体式六角拧动台，安装时可直接用对应规格的开口扳手卡住六角台施加扭矩，无需额外夹持接头主体，避免安装过程中对接头快插结构造成损伤，螺纹端可直接拧入带有对应内螺纹的阀块、气缸气口、设备安装基面，螺纹连接的密封可配合生料带或者密封胶实现，适配常规气动系统0-1MPa的工作压力区间。两个快插接口呈90度夹角分布在螺纹端的侧上方，

　　接口采用气动快插通用结构，内部带有不锈钢卡簧与丁腈橡胶密封环，接入对应外径的气动软管时，只需将软管直接插到底即可完成密封与固定，拆卸时按下接口端部的释放压环即可顺利拔出软管，无需额外工具，日常维护更换管路效率远高于传统卡套式或者拧接式接头。设计过程中优先考虑了安装空间的适配性，两个快插接口的中心距经过反复校核，保证接插软管时不会出现空间干涉，接头主体的六角台厚度控制在合理范围，既保证拧动时的受力强度，也不会占用过多安装面周边的空间，快插接口的端部压环做了圆弧过渡处理，按压时受力均匀，不会出现边缘割手的问题，长期反复插拔也不会出现压环开裂的情况。接头主体采用增强工程塑料与金属嵌件结合的结构，

　　螺纹部分与内部流道采用金属材质保证结构强度与耐压能力，快插接口的外壳部分采用高强度工程塑料，降低整体重量的同时也具备不错的抗震动性能，在设备持续运行产生震动的工况下，不会出现接头松动或者漏气的问题。内部流道做了等径过渡处理，气流通过时不会出现通径突变造成的压损，两个支路的流道截面积与主进气端保持一致，保证两个出气支路的气流流量均衡，不会出现单侧气流量不足的问题。安装边界方面，螺纹端的有效拧入深度适配常规气动元件的内螺纹深度，拧入后六角台与安装面贴合即可保证密封到位，无需过度拧入造成螺纹滑牙，两个快插接口的轴向长度预留了足够的软管弯曲空间，接入软管后软管的最小弯曲半径不会超出接头的占用空间，在紧凑的设备内部排布气路时，

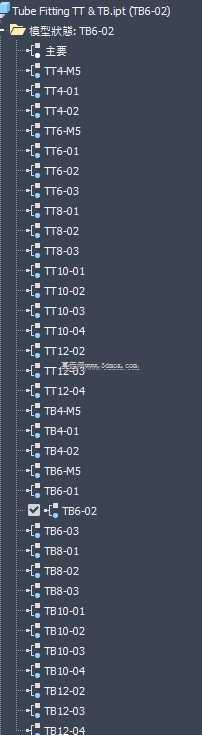

　　可有效减少管路弯折造成的气路堵塞问题。这类接头在实际选型时，需要匹配对应气管的外径与安装端的螺纹规格，不同规格的接头可适配4mm、6mm、8mm、10mm、12mm等常见外径的气动软管，螺纹端也覆盖了G1/8、G1/4、G3/8、G1/2等常用管螺纹规格，可满足不同流量需求的气路使用场景。建模过程中还原了接头的所有装配细节，包括快插接口内部的卡簧槽、密封环安装位、螺纹牙型的具体参数、六角台的对边尺寸，可直接用于设备气路布局的干涉检查、管路走向模拟，也可作为气动系统BOM清单选型的参考模型，导入装配体后可直接匹配对应的管路模型，完成整体气路的布局设计，减少设计阶段的选型错误与空间干涉问题。
