外螺纹快插式90度直角气动管接头

　　在气动回路搭建、小型流体管路布设的现场场景里，这类直角转向的快插接头是管路排布中解决空间转向问题的核心基础元件，尤其在设备内部走线空间局促、管路需要沿壁面90度弯折布设的工况下，相比直通接头搭配弯管的布设方式，一体式直角接头能大幅减少管路弯折带来的通径损失，同时避免软管长期弯折产生的疲劳开裂问题，在自动化生产线气动控制回路、小型工业设备气路连接、实验室流体管路搭建等场景中都有极高的使用频次。

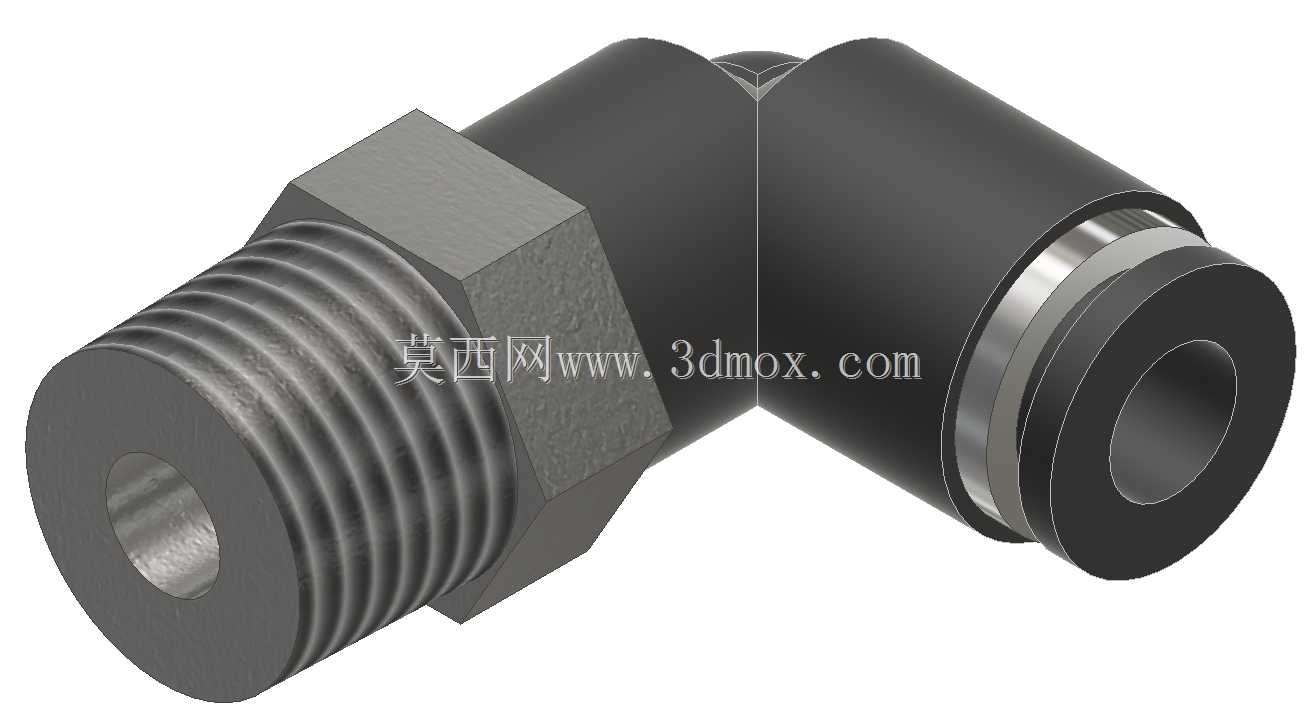

　　从功能特性来看，这款接头一端采用外螺纹连接结构，可直接拧入阀块、气缸气口、设备壳体的预设内螺纹孔中，螺纹端自带六角拧转结构，安装时可直接用开口扳手贴合六角面施加扭矩，无需额外夹持接头主体，避免安装过程中对接头内部密封结构造成损伤；另一端为快插式连接结构，适配对应外径的气动软管，插管时仅需将软管切平后直接推入接口即可自动卡紧密封，拆卸时按下接口端部的释放环即可轻松拔出软管，无需额外工具，能大幅提升现场管路装调的效率。接头内部的流道采用等径圆弧过渡设计，转向位置没有直角突变的流道结构，能最大程度降低压缩空气或者低压流体通过时的压力损失，减少管路紊流产生的噪音，同时避免杂质在转角位置堆积堵塞流道。

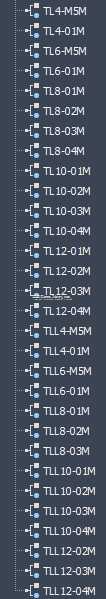

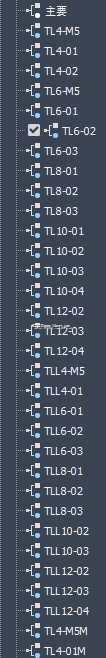

　　从设计思路层面，建模时优先还原了接头的实际安装边界尺寸：螺纹端的螺纹规格、六角对边宽度、螺纹有效旋合长度都严格参照气动快插接头的行业通用尺寸规范，快插端的接口外径、释放环按压行程、软管插入深度也完全匹配实际产品的装配要求，建模过程中特意保留了接头主体的注塑分模线细节、金属嵌件与塑料主体的配合台阶、卡簧位置的环形凹槽等工艺特征，能直接用于设备的管路干涉检查、装配模拟环节。接头的整体外形采用圆柱主体加六角拧转位的结构，90度转角位置做了圆弧过渡加厚处理，既保证了接头整体的结构强度，在承受管路拉扯、内部压力冲击时不会出现转角开裂的问题，也尽可能压缩了接头的整体占用空间，在狭小的设备腔体内布设时不会和周边的元器件产生干涉。

　　实际选型使用时，需要注意螺纹端的密封形式，这类接头的螺纹一般搭配生料带或者密封圈实现端面/螺纹密封，建模时预留了螺纹端部的密封件安装槽位，方便设计人员在装配模拟时同步选配对应的密封元件；快插端的适配软管外径需要和接口规格严格匹配，软管的椭圆度、壁厚偏差要在允许范围内，否则会出现插装困难或者密封失效漏气的问题。另外接头的主体材质为工程塑料加金属螺纹嵌件的组合，在常规气动工况的0-1MPa压力范围内可以长期稳定工作，建模时还原了金属嵌件和塑料主体的包胶结合结构，能直观呈现不同材质部件的配合关系，方便设计人员在做管路应力分析时对接头的受力情况做更准确的仿真计算。在设备的三维布管环节，直接调用这个模型可以快速完成管路转角位置的连接，不需要从零开始建模，能大幅提升布管效率，同时模型的安装尺寸完全和实物一致，能提前排查安装时扳手操作空间不足、接头和周边零件干涉等实际装配问题，减少现场装调时的整改工作量。
