气动快插式五通气管连接接头结构

　　这类五通快插式气动接头，主要应用在气动控制回路的气路分流场景中，常见于自动化生产线的气动执行元件供气管路、小型气动设备的气路排布、轻工机械的气动控制单元里，用来实现单路进气向多路出气的分流，或是多回路气路的汇流转接，替代传统需要多个三通、两通接头拼接的管路方案，减少管路接头数量，降低气路泄漏点，同时压缩管路排布的占用空间。

　　从实际使用功能来看，这类接头适配常见的气动软管外径规格，快插结构无需额外的卡套、密封件辅助安装，只需要将气管切口处理平整后直接插入接头端口，内部的弹性卡爪就会自动卡紧气管外壁，内置的密封圈会贴合气管外圆柱面实现静密封，拆卸时只需要按下接头端口的释放环，卡爪张开即可拔出气管，安装和维护的效率相比传统螺纹连接接头提升数倍，适合现场快速改管、设备维护时的管路调整作业。

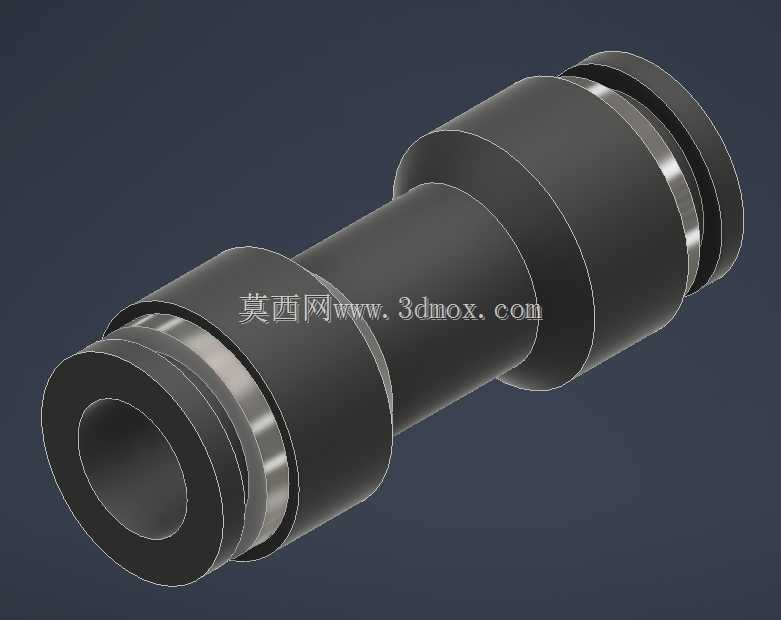

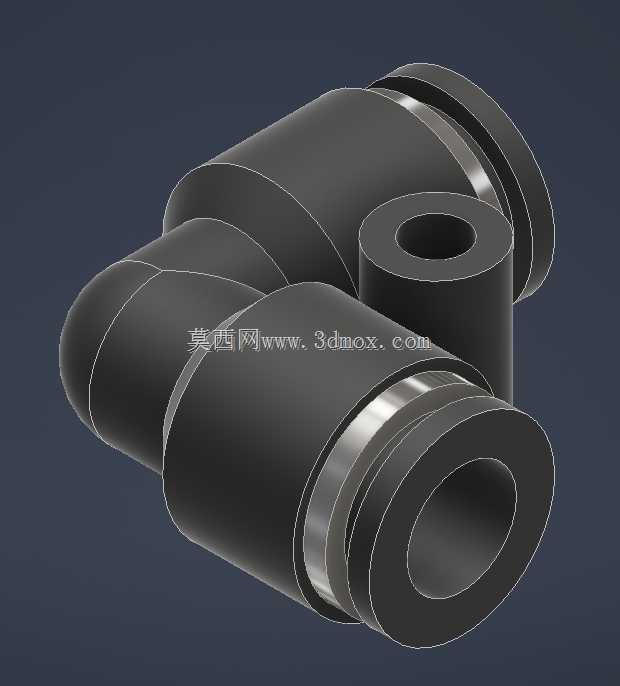

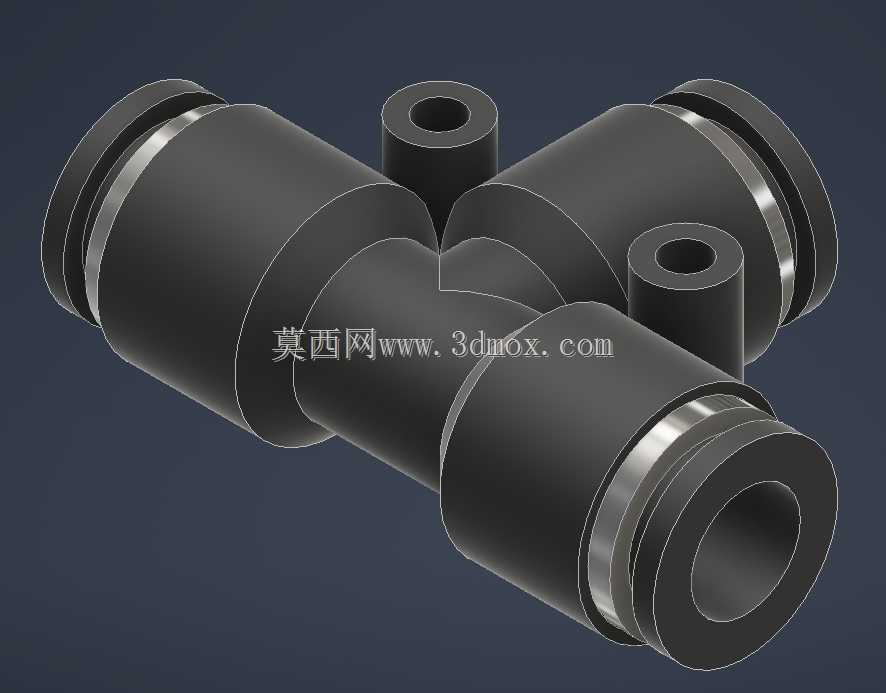

　　设计层面上，接头主体采用等径的圆柱流道设计，内部流道没有突兀的截面突变，能够降低压缩空气在流道内的压力损失，减少气流扰动带来的能耗损失，五个接口的轴线在同一平面内排布，三个直通接口沿主轴线分布，两个侧出接口垂直于主轴线向上布置，这种排布方式能够适配设备内部狭窄空间的管路走向，避免管路弯折过度导致的气路堵截。接头的金属卡环嵌装在塑料主体内部，既保证了卡爪的结构强度，能够承受气管拉扯时的轴向拉力，又利用工程塑料主体的耐腐蚀性，适配车间内存在少量切削液、水汽的工作环境，避免金属接头长期使用后的锈蚀问题。

　　从安装边界来看，接头的主轴线三个接口的外圆直径一致，侧出接口的外径尺寸与主接口匹配，安装时需要预留出每个接口对应的气管弯曲半径空间，主接口轴向的安装预留长度需要覆盖接头插入气管后的总长度，侧出接口的垂直方向需要预留出按压释放环的操作空间，避免安装后因为周边结构干涉，导致后续维护时无法按压释放环拆卸气管。接头的端面密封圈采用阶梯式密封结构，当气管插入到位后，气管端面会抵接到接头内部的定位台阶，避免气管插入过深堵塞侧出接口的流道，同时定位台阶也能保证每个接口的气管插入深度一致，保证密封可靠性，不会因为气管插入深度不足导致使用过程中气管脱开。

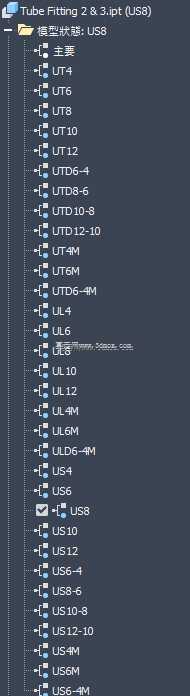

　　在实际选型应用中，这类五通接头适合工作压力在0-1MPa范围内的气动回路，使用环境温度范围覆盖常规车间的常温工况，流道内部的光滑表面不会积累冷凝水杂质，相比拼接式的多接头管路，整体的泄漏率更低，长期使用的维护成本更低。设计建模时需要重点关注快插端口的卡爪槽尺寸、密封圈槽的公差配合、内部流道的相贯线过渡处理，卡爪槽的尺寸公差直接影响卡爪的张合行程，公差过大会导致卡爪卡紧力不足，气管容易受气压冲击脱开，公差过小则会导致气管插入阻力过大，现场安装困难；密封圈槽的尺寸需要匹配所选O型圈的线径和压缩率，保证密封的同时不会因为压缩量过大导致气管插入时密封圈被切损；内部流道的相贯线位置做圆角过渡，既可以减少气流压力损失，也能避免流道尖角位置在长期气流冲刷下出现应力开裂，提升接头的整体使用寿命。
