双电压24V100W开关电源结构设计

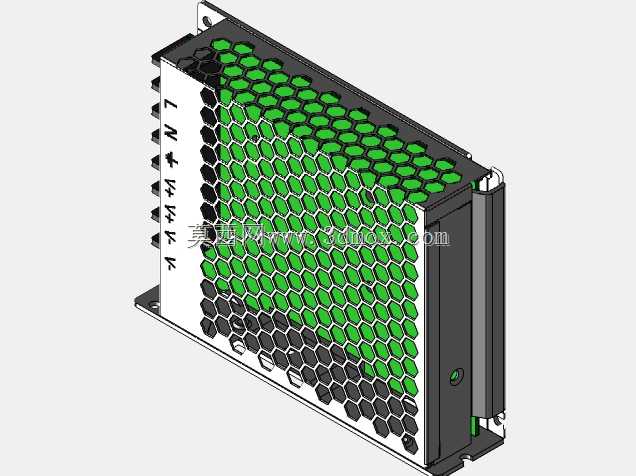

这款双电压直流供电单元，主要面向工业控制场景下的小功率负载供电需求，常见于自动化生产线的传感回路、小型执行机构供电、工控板卡辅助供电等场景，能够在常规交流输入波动范围内稳定输出24V直流电能，额定输出电流4A，持续输出功率可达100W，可覆盖多数工业现场低压直流负载的供电要求。从结构设计来看，外壳采用封闭式金属壳体设计，侧面排布六边形通风孔，既能够保证内部功率器件工作时的空气对流散热，又能阻挡较大尺寸的杂物进入壳体内部触碰带电部件，同时金属壳体本身可起到电磁屏蔽作用，减少自身功率变换过程产生的电磁干扰对外围敏感工控设备的影响，也能抵御外部环境的电磁干扰保障自身输出稳定性。壳体侧面预留了标准的导轨安装卡扣结构，可直接卡装在工业柜体通用的DIN导轨上，无需额外打孔固定，适配现有工控柜的安装规范，同时壳体底部也预留了螺丝固定孔位，满足壁挂式或平面安装的场景需求，安装边界可兼容多数低压配电仓的预留空间。接线端设置在壳体单侧，输入输出端子排布清晰，强电输入与弱电输出区域做了明确的物理分隔，避免接线过程中误触碰导致的短路风险，端子旁印有清晰的接线标识，现场接线时无需额外查阅说明书即可快速完成线路接驳。内部结构布局上，功率变换器件、整流模块、滤波电容均按照散热路径排布，发热量大的器件贴近通风侧安装，配合壳体的散热孔结构可形成自然对流散热路径，在额定负载工况下无需额外加装散热风扇即可满足器件的工作温度要求，减少了风扇带来的积尘、噪音以及寿命短板问题，更适合长期无人值守的工业现场使用。壳体的边角做了圆弧钝化处理，避免安装维护过程中划伤操作人员，整体结构紧凑，在有限的体积内兼顾了散热、防护、安装便利性以及电磁兼容性能，可直接作为标准供电部件集成到各类小型工控设备、自动化装置的配电设计中，结构设计上预留的安全间隙符合低压电气设备的安全规范，带电部件与外壳之间的绝缘距离满足常规工业环境的使用要求，可适配多粉尘、轻度潮湿的工业车间环境使用。
