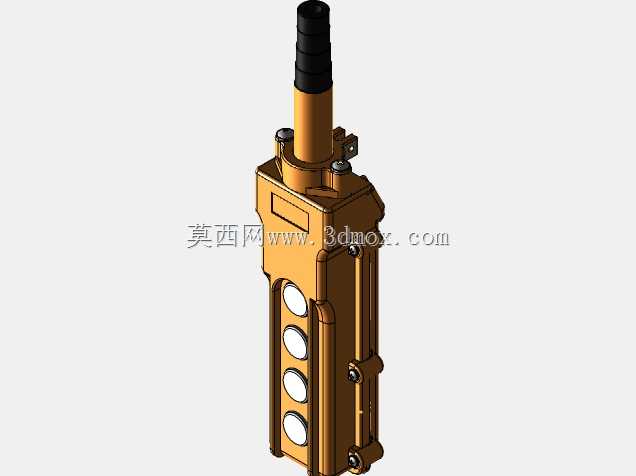

四按钮悬挂式工业控制操作手柄

　　这款四按钮悬挂操作件，常见于起重设备、小型吊装工位、流水线旁的临时操控场景，是一线操作人员和设备执行端之间最直接的交互载体。不同于固定安装在设备柜体上的操作按钮，悬挂式的结构允许操作人员在一定范围内移动站位，避开吊装作业的视线盲区，也能在设备运行过程中根据现场实时工况调整操作位置，降低作业过程中的安全隐患。从结构设计来看，整体采用长条形立式布局，顶部预留了线缆出线的防护结构，带锥度的橡胶护套可以避免线缆反复弯折出现线芯断裂的问题，护套和主体壳体的衔接处做了台阶式密封结构，能阻挡车间内的粉尘、少量飞溅的切削液进入壳体内部，适配多数普通工业车间的使用环境。壳体侧面设置了安装挂耳，既可以配合配套的悬挂挂钩挂在设备旁的固定支架上，

　　也能穿装绑带临时固定在护栏、设备机架上，安装方式灵活，不需要提前预留大面积的安装平面。正面排布的四个操作按钮沿壳体长度方向等距布置，按钮间距符合人手握持操作的人机工程尺寸，单手握持手柄的时候，拇指可以自然覆盖所有按钮的操作区域，不需要刻意调整手的位置就能完成全部操作，按钮外圈做了凸起的防护筋，即使手柄意外磕碰或者掉落，也不会直接撞击按钮表面造成误触发。壳体的合缝处采用了止口结构，内部的按钮安装板和壳体之间设置了定位柱，装配的时候不需要反复调整位置就能对准安装孔，后期维护更换按钮或者检修线路的时候，拆开壳体不会出现内部零件错位散落的问题。从安装边界来看，顶部出线端的护套最大外径适配常规的设备控制线缆，不需要额外定制异型密封接头，

　　壳体整体的宽度控制在单手握持的舒适范围内，长度方向预留了足够的内部走线空间，四个按钮的接线端子之间留有安全电气间隙，即使是普通多芯控制线缆也能轻松完成内部布线，不会出现线缆挤压弯折导致的绝缘层破损。在实际使用场景中，这类悬挂操作手柄常配套在环链电动葫芦、小型悬臂吊、工位级升降设备上，四个按钮可以分别对应上升、下降、左移、右移四个基础动作，也可以根据实际设备的功能需求，调整为启动、停止、急停、点动这类组合功能，按钮本身采用通用的安装尺寸，后期如果需要更换不同功能的按钮头，不需要改动壳体的安装孔位，直接替换即可。设计过程中充分考虑了车间现场的粗暴使用场景，壳体选用强度较高的工程塑料材质，抗冲击性能好，即使从常规操作高度意外掉落，

　　也不会出现壳体碎裂的问题，表面做了细磨砂纹理处理，手上沾有少量油污的时候握持也不会打滑。和普通的固定式按钮盒相比，悬挂式的结构不需要在设备本体上开孔安装，对于后期改造的工位来说，不需要破坏原有设备的外壳结构，只需要将手柄的线缆接入设备控制回路，再选择合适的位置悬挂即可，大幅降低了工位改造的施工量。内部的按钮安装板采用独立的固定结构，按钮触发的时候按压力不会直接传递到壳体上，长期反复按动也不会出现壳体连接位置松动的问题，每个按钮的安装位置都做了限位凸台，按钮拧紧之后不会出现转动偏移，保证按钮标识始终对准操作人员的视线方向。线缆入口处的橡胶护套除了防弯折的作用之外，还能起到一定的线缆抗拉作用，当操作人员不小心拉扯到线缆的时候，拉力会先作用在护套和壳体的衔接位置，不会直接传递到内部的接线端子上，避免接线松脱导致的设备故障。整体结构没有多余的复杂零件，全部采用常见的标准紧固件装配，生产装配过程简单，后期维护的时候不需要特殊工具，用普通的十字螺丝刀就能完成全部拆装操作，适合工业场景下的长期使用需求。
