异径外螺纹六角连接接头结构设计

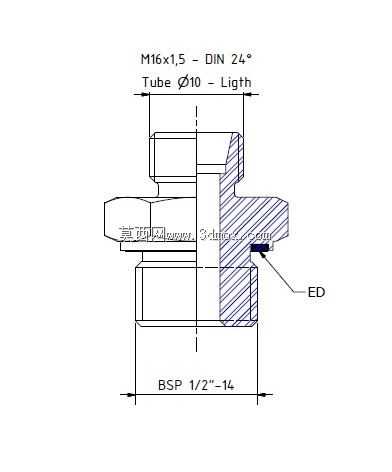

　　在流体管路布设、气动控制系统搭建、液压回路装配的现场作业场景里，这类异径外螺纹六角接头是解决不同通径管路对接、不同螺纹标准端口转接的核心基础零件，很多现场施工的师傅都遇到过两端管路规格不匹配、螺纹制式对不上的问题，选对适配的转接接头，能省去大量现场攻丝、改管的冗余工序，也能避免强行对接带来的密封失效、管路渗漏隐患。从结构设计逻辑来看，这个接头采用中间六角棱柱的结构形式，完全是从现场安装的实操角度出发的，不管是用活动扳手、开口扳手还是套筒，都能稳稳卡持住六角面施加扭矩，不会像圆柱面接头那样安装时打滑蹭伤表面，也能精准控制拧紧力矩，避免力矩过大挤裂螺纹、或是力矩不足导致密封不严的问题。两端的外螺纹段分别适配不同的规格与制式，

　　一端是公制细牙螺纹，这类螺纹在国内的气动元件、小型液压元件、仪器仪表端口上应用极广，细牙的螺距设计本身就具备更好的自锁性能，配合生料带、密封胶或是组合密封圈使用，能在中低压的流体工况下保持稳定的密封效果；另一端是BSP英制管螺纹，这类螺纹在进口设备管路、气动辅件、部分老型号工业仪表的端口上十分常见，两种不同制式螺纹的集成设计，直接省去了中间多加一个转接头的麻烦，既减少了管路的泄漏点，也能压缩管路布设的整体安装空间，在设备内部走管空间局促的场景下，这种单零件转接的优势会格外明显。从外形尺寸与安装边界来看，中间六角段的对边尺寸是按照对应螺纹规格的标准扳手空间设计的，安装时不需要预留过大的操作空间，只要能让扳手卡入六角面就能完成拧紧作业；

　　两端螺纹段的长度也经过匹配设计，既保证拧入对应端口后有足够的啮合扣数，满足连接强度要求，又不会因为螺纹过长导致拧入后顶到端口内部的流道，造成通流截面变小、流阻增大的问题。接头内部是等径过渡的通流孔吗？不对，是按照两端适配管路的通径做平滑过渡的，没有突兀的台阶或是锐角，流体经过时不会产生明显的紊流、压损，不管是输送压缩空气、低压液压油还是常温清水，都能保持稳定的通流效率。在实际选型应用的时候，需要先确认两端对接端口的螺纹规格、制式是否匹配，同时要结合管路的工作压力、工作介质、环境温度来选择适配的接头材质，常规工况下用黄铜材质的接头就能满足气动回路、常温清水管路的使用需求，有腐蚀介质的场景则需要换成不锈钢材质的同结构接头。

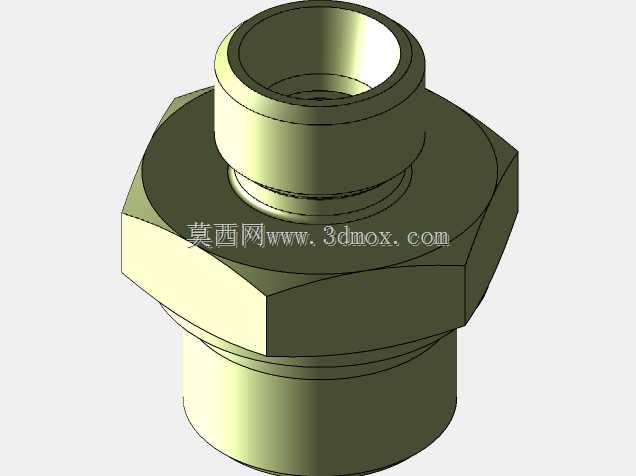

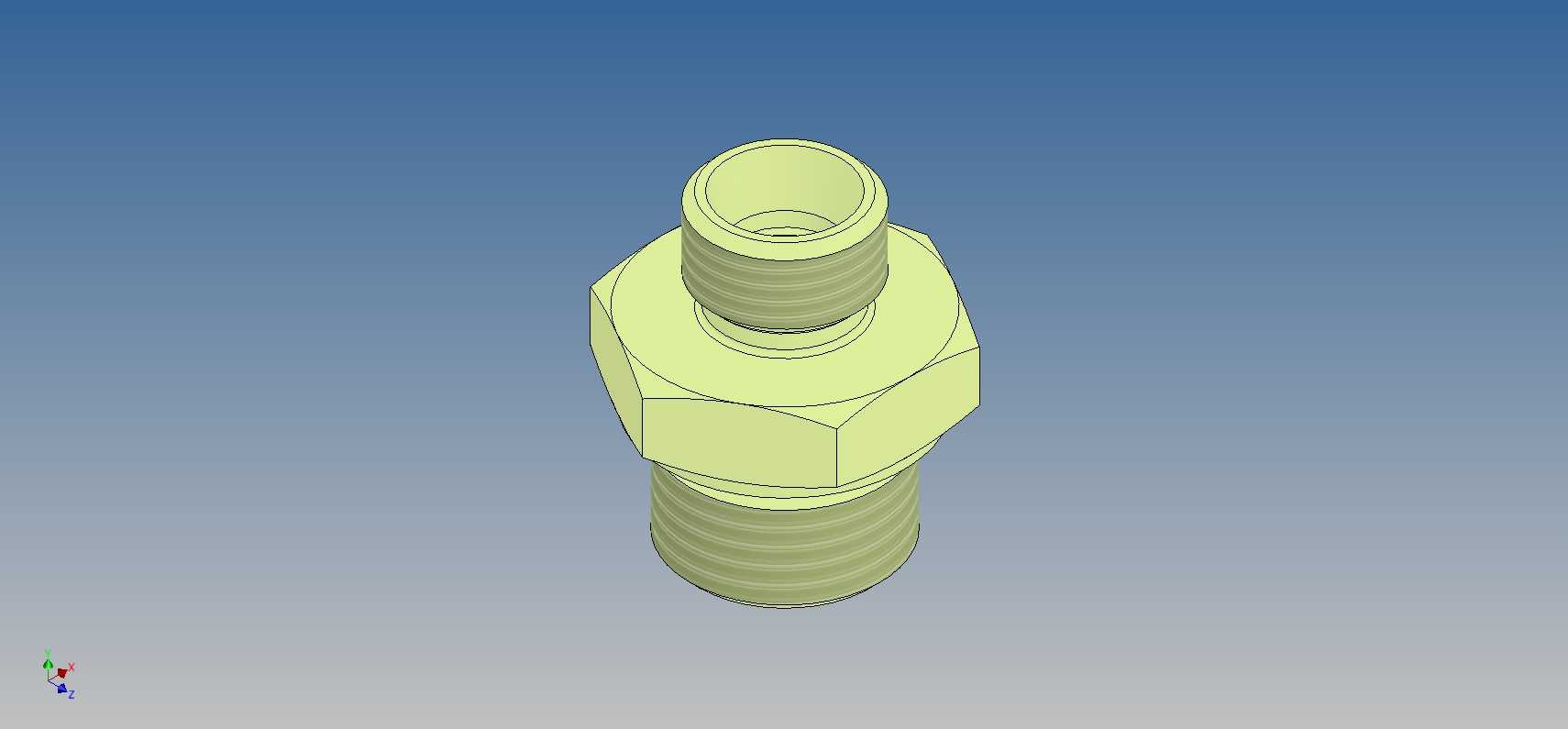

　　建模的时候要注意螺纹段的收尾结构，不能把螺纹直接画到六角台的端面，要留出合理的退刀槽位置，这既符合实际机加工的工艺要求，也能保证接头拧入端口后，端面能和对接件的密封面完全贴合，不会因为螺纹收尾的余高导致密封面留有缝隙。另外六角段的棱边要做微小的倒角处理，避免安装时划伤操作人员，也能减少电镀或是表面处理时的应力集中问题。这类接头虽然是小尺寸的基础配件，但在整个管路系统里的作用不可替代，一旦接头选型不对、密封失效，轻则出现管路渗漏影响系统压力稳定，重则导致介质泄漏引发设备故障甚至安全隐患，所以在结构设计的时候，每一处尺寸、每一个结构细节都要贴合实际使用场景的需求，不能只看外观造型忽略工程实用性。
