带ED密封BSP3/8-19内六角封闭塞

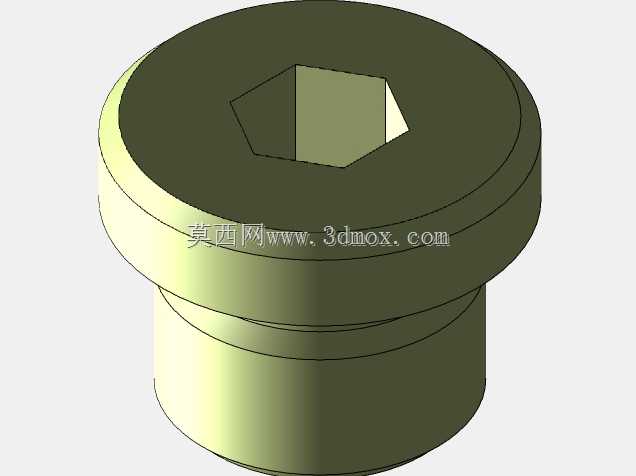

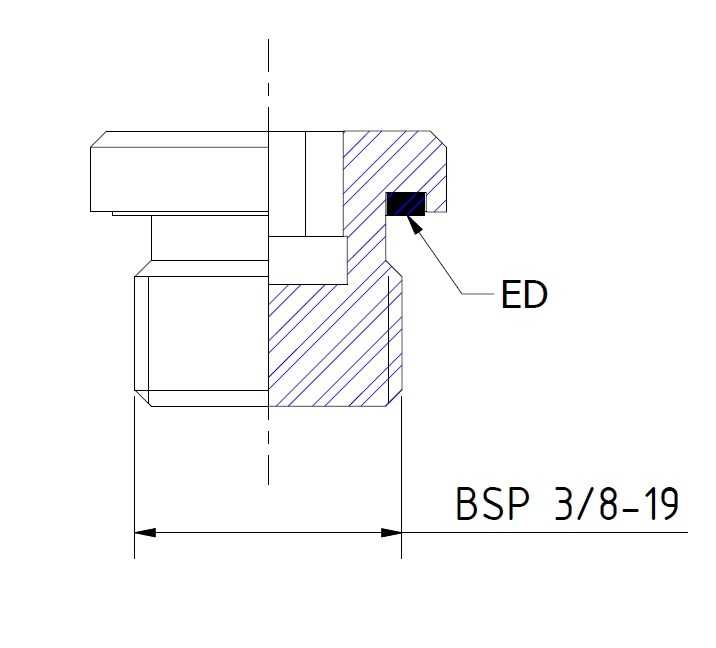

　　在液压站阀块油路封堵、气动管路末端止堵、仪表取压口临时封闭这类工业场景里，这类带ED密封的内六角封闭塞是非常常用的管路封堵元件，很多刚入行的结构设计人员容易忽略这类小元件的安装边界，导致现场装配时要么扳手空间不足拧不紧，要么密封压合量不够出现渗漏。这款封闭塞采用BSP3/8-19的平行管螺纹，和常见的锥螺纹堵头不同，平行管螺纹本身不承担密封功能，密封完全依靠端部的ED型密封圈实现，这种密封形式的优势在于拧紧力矩不需要像锥螺纹那样严格控制，不会因为拧入过深导致阀块螺纹孔开裂，也不会因为力矩不足出现螺纹配合面渗漏，在低压气动回路、中低压液压系统、甚至部分常温流体管路里都有广泛应用。从结构设计来看，头部采用内六角凹头的形式，

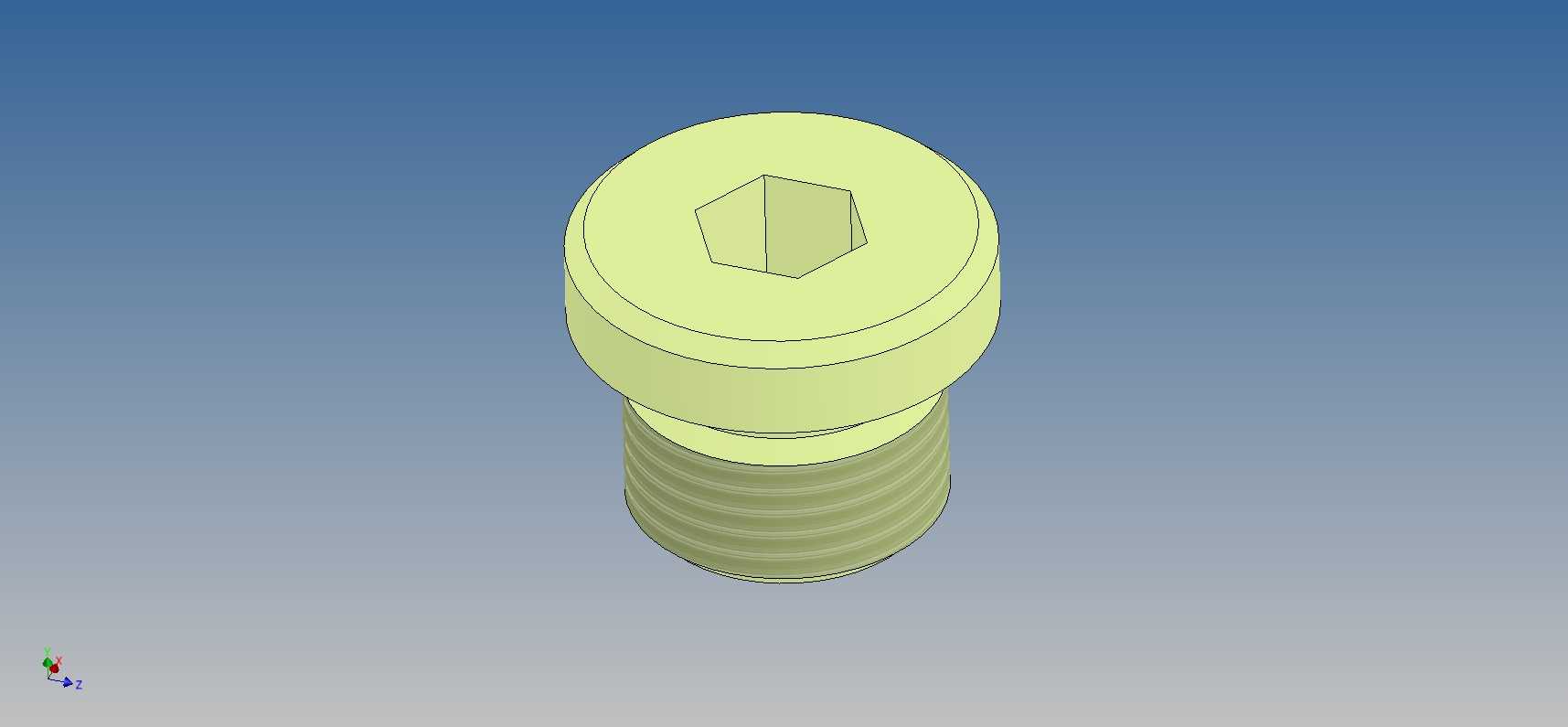

　　也就是标注里的EXAGON凹头，这种结构相比外六角堵头最大的优势是安装后不会在安装面外突出多余的结构，适合安装在空间紧凑、安装面有平齐要求的阀块或者集成油路板上，不会和周边的管路接头、传感器安装座产生干涉。设计这类堵头的时候，首先要明确安装边界：螺纹规格是BSP3/8-19，对应的底孔深度需要预留足够的拧入余量，一般来说螺纹有效拧入深度要达到8-10个牙距，才能保证螺纹配合的强度，同时端部的ED密封圈安装槽的尺寸公差要严格控制，槽的深度要和ED圈的线径匹配，保证拧紧后密封圈的压缩量在18%-25%之间，压缩量太小密封失效，压缩量太大密封圈会被挤入螺纹配合间隙，长期使用后容易出现密封圈破损渗漏。很多现场出现的堵头渗漏问题，

　　本质上不是堵头本身的质量问题，而是设计时没有考虑安装面的平面度，内六角堵头的密封端面和安装孔的端面需要贴合，要是安装孔端面有倒角过大、平面度超差的问题，哪怕ED圈尺寸再标准，也会出现渗漏。另外内六角的尺寸设计也要符合标准，要保证标准内六角扳手能够完全插入凹孔，不会因为凹孔深度不够导致扳手打滑，拧坏内六角孔造成堵头无法拆卸，很多维修场景里遇到的堵头拆不下来，大多是因为内六角孔深度太浅，或者装配时扳手没有插到底就用力拧紧，导致六角棱边被拧圆。这款封闭塞的ED密封是平行密封形式，相比锥螺纹密封的堵头，它可以反复拆装多次而不会损伤螺纹孔，在需要经常拆卸维护的检测口、排气口位置，这种结构的堵头优势非常明显，

　　不需要每次拆装都在螺纹上缠生料带或者涂密封胶，减少了维护时的杂质进入管路系统的风险，在对管路清洁度有要求的液压伺服系统、精密气动控制回路里，这种密封形式的堵头是优先选型的对象。从安装空间来看，内六角凹头的设计让堵头的最大外径和螺纹大径接近，不需要像外六角堵头那样预留扳手的外围活动空间，只需要在安装面的轴向方向预留内六角扳手的插入空间即可，在集成度很高的液压阀岛、紧凑排布的气动阀组上，这种结构能大幅降低阀块的整体尺寸，减少不必要的空间浪费。另外在设计对应的安装孔时，要注意螺纹孔的末端要预留足够的退刀空间，不要让螺纹加工到孔底，否则堵头拧入时会顶到孔底，导致密封端面无法压紧ED圈，出现假拧紧的情况，现场装配时很多人以为拧不动就是拧紧了，实际上是堵头端部顶到了孔底，密封圈根本没有被压缩，通入压力介质后马上就会出现渗漏。这类堵头的材质选择一般根据使用场景确定，普通气动场景用碳钢镀锌即可，液压系统常用304或者316不锈钢，有腐蚀介质的场景会选用铜合金或者特氟龙涂层的材质，但不管是什么材质，端部的ED圈材质要和介质兼容，普通矿物油用丁腈橡胶，高温场景用氟橡胶，有腐蚀性化学介质的场景要选用全氟醚橡胶，避免密封圈被介质腐蚀溶胀导致密封失效。
