BSP1/4-18外螺纹可调向三通接头结构

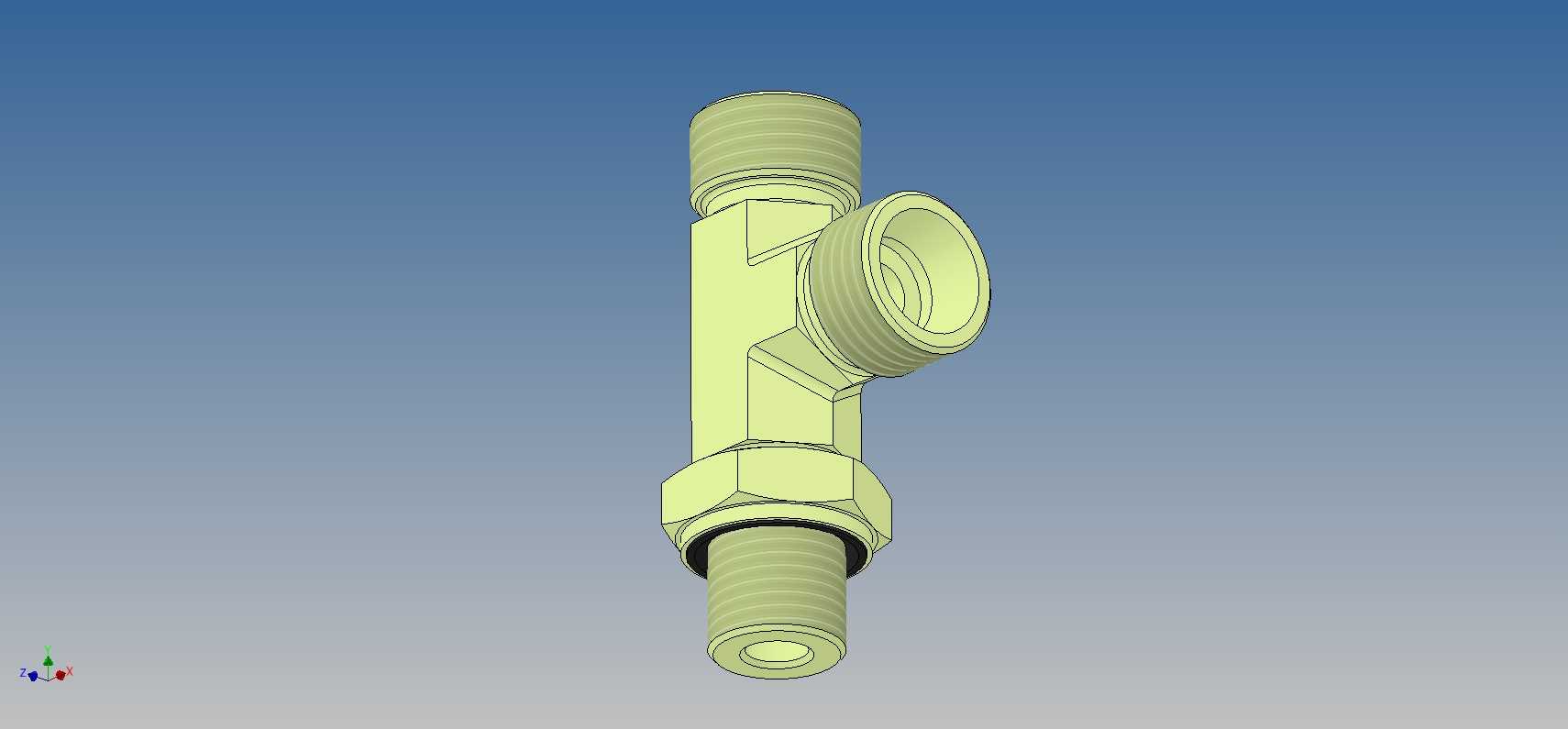

　　在气动控制回路、低压流体输送管路、小型液压支路的搭建场景中，这类侧出可调向的外螺纹三通接头是管路分流、转向的核心连接件，尤其适配需要根据现场布管空间调整侧向接口角度的安装工况，避免硬管弯折产生的应力集中，也能减少因接口角度不匹配额外增加的转接件数量，降低管路泄漏点风险。从结构设计逻辑来看，主体采用等径通径设计，上下两端为同轴的BSP1/4-18外螺纹柱，用于串接在直通管路中，侧向接口与主通路呈90度夹角，且侧向接口可绕主通路轴线做周向旋转调整，调整到位后通过主体中部的六角锁紧结构配合密封件完成固定，既保证安装时的角度灵活性，又能在锁紧后维持可靠的密封性能与连接强度。接头的螺纹段长度经过匹配常规管路壁厚设计，

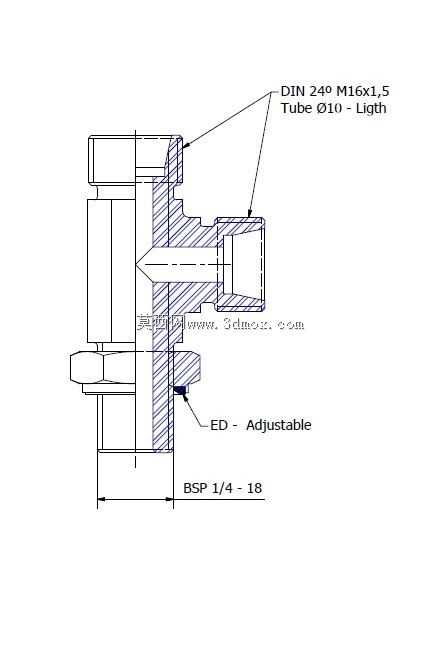

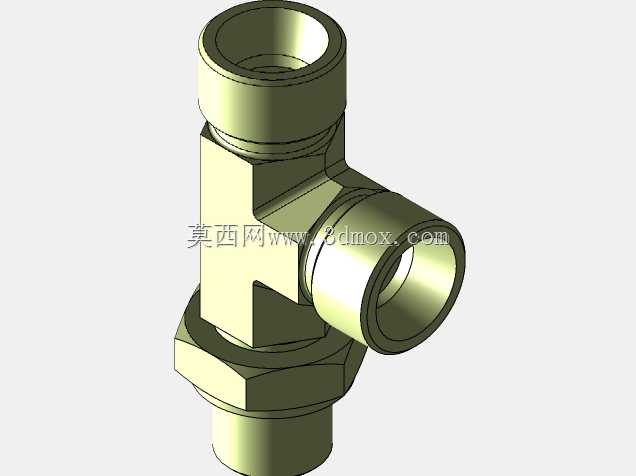

　　下端螺纹段预留了密封件安装槽位，可搭配ED密封圈或者生料带实现端面与螺纹双重密封，适配0-10bar的常规气动、低压流体输送工况，通径尺寸匹配1/4规格管路的流量需求，不会因通径缩径造成支路流量损失。外形上主体采用锻压成型的黄铜材质基体，表面做钝化处理提升抗锈蚀能力，中部的六角结构尺寸适配标准14号开口扳手，安装时可以直接夹持锁紧，不会因为扳手夹持造成主体变形，侧向接口的外螺纹规格与主通路保持一致，可直接同规格的硬管、软管接头直接对接，不需要额外做规格转换。安装边界方面，主通路上下螺纹的同轴度控制在0.1mm以内，侧向接口旋转调整时的端面跳动不超过0.15mm，保证对接管路不会出现偏载，整体安装后占用的径向空间不超过35mm，

　　轴向总长度控制在60mm左右，适合在紧凑的阀岛安装空间、设备内部狭小布管区域使用，不会和周边的阀件、安装板产生干涉。设计过程中重点考虑了可调结构的密封可靠性，在旋转配合面预留了0.02-0.03mm的配合间隙，既保证旋转调整时的顺畅度，又不会因为间隙过大造成密封失效，锁紧结构的压紧力设计经过校核，当施加标准扳手力矩锁紧时，不会压伤密封件，同时能提供足够的摩擦力矩防止管路运行过程中因为振动出现接口角度偏移。这类接头常应用在自动化设备的气动控制支路、小型液压系统的测压点分流、冷却水路的支路引出场景，相比固定角度的三通接头，可调向结构能大幅降低现场布管的难度，尤其是在设备改造、管路二次调整的场景中，不需要重新切割管路调整角度，

　　只需要松开锁紧结构调整侧向接口方向即可完成布管，能有效缩短现场安装调试的周期。接头的流道内部做了倒圆角处理，流体经过分流位置时不会产生明显的紊流，降低流体输送过程中的压力损失，也能减少杂质在流道拐角处的堆积，长期使用不会出现流道堵塞的问题。所有螺纹的加工精度符合BSP螺纹标准的2级精度要求，和标准内螺纹件对接时的啮合长度满足承压要求，不会出现螺纹滑牙、密封失效的问题。
