M16×1.5规格DIN24°舱壁穿板灯用连接接头

　　在工业传感检测、小型气动液压回路布线、设备舱体走线走管的场景里，这类穿舱壁的连接接头是很容易被忽略但又直接影响舱体密封、管路固定可靠性的小零件，很多做小型设备集成、舱体模块化设计的工程师都有过选型踩坑的经历——要么接头螺纹规格和舱壁开孔不匹配，要么穿板后锁紧力不足导致管路晃动偏移，要么密封面角度不对出现慢漏，这款M16×1.5规格的24°锥面穿板接头，就是针对10mm外径管路的舱壁固定场景做的适配设计。

　　从实际使用场景来看，这类接头最常出现在有密封要求的设备舱隔板上，比如小型工业检测设备的光源安装舱、气动控制箱的舱壁穿管位置、液压站的分隔舱走线走管处，还有带指示灯的传感设备舱壁过管位置，它的核心作用是在不破坏舱壁原有密封性能的前提下，把10mm外径的管路从舱外穿入舱内，同时通过自身的结构锁紧在舱壁开孔位置，避免管路受外力拉扯时出现移位、密封失效的问题。和普通的穿板接头不同，这款接头采用了DIN标准的24°锥面密封结构，这种锥面结构的优势在于装配时不需要额外加生料带或者密封胶，只要内外螺纹拧紧到规定扭矩，锥面和对接件的锥面就能形成金属硬密封，耐温耐压范围比普通平面密封的接头更广，在有轻微振动的设备上也不容易出现密封松弛的问题。

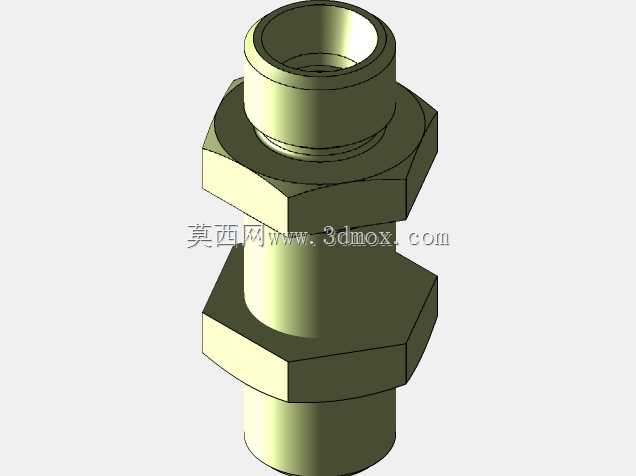

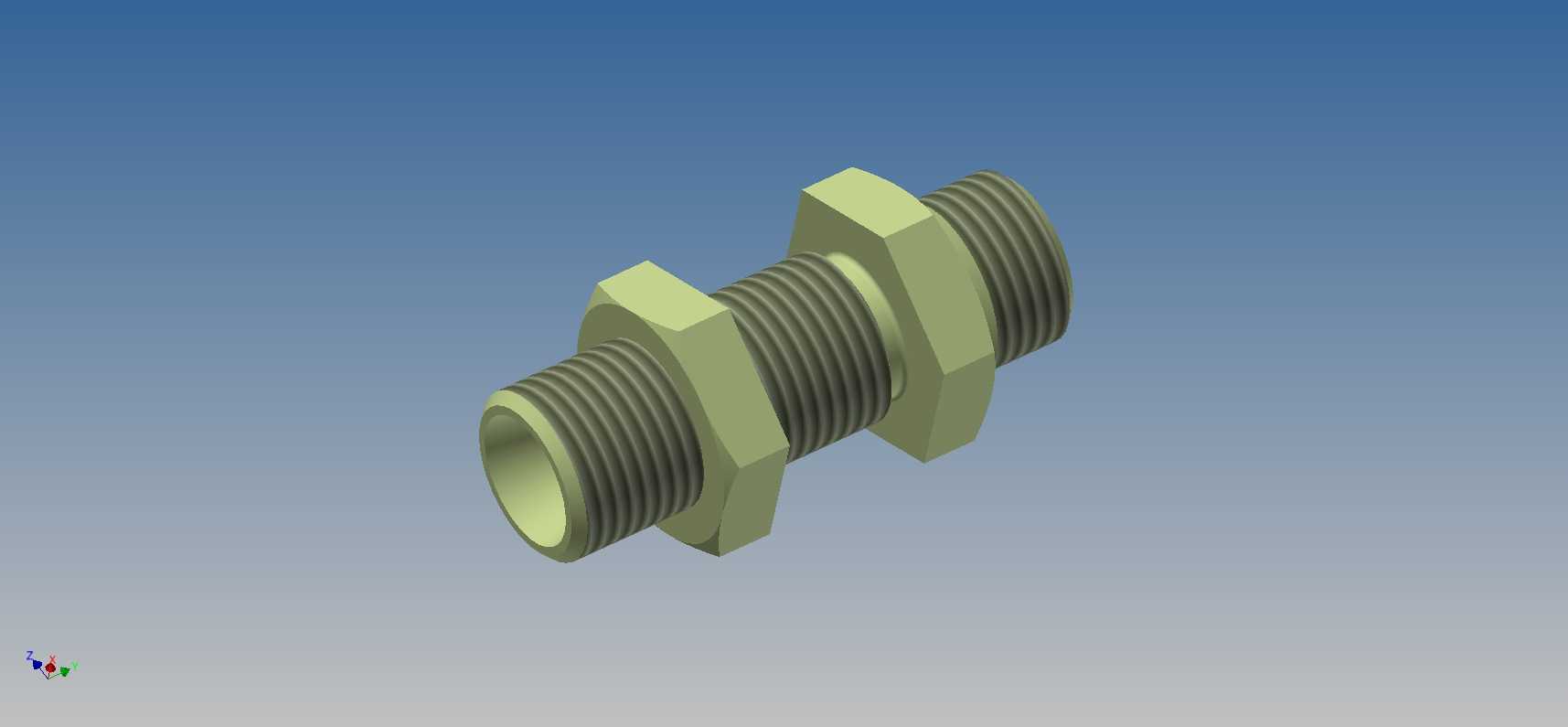

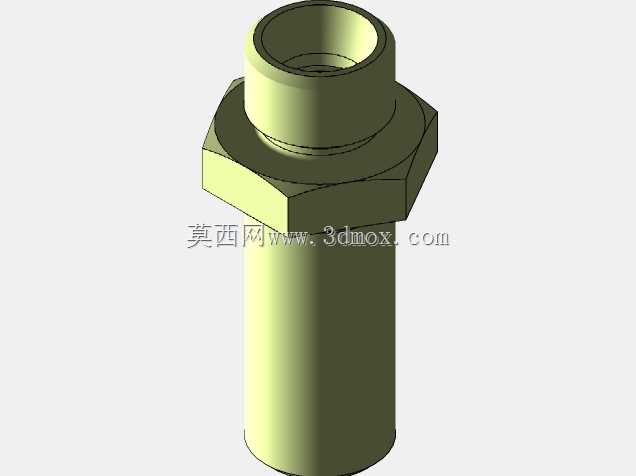

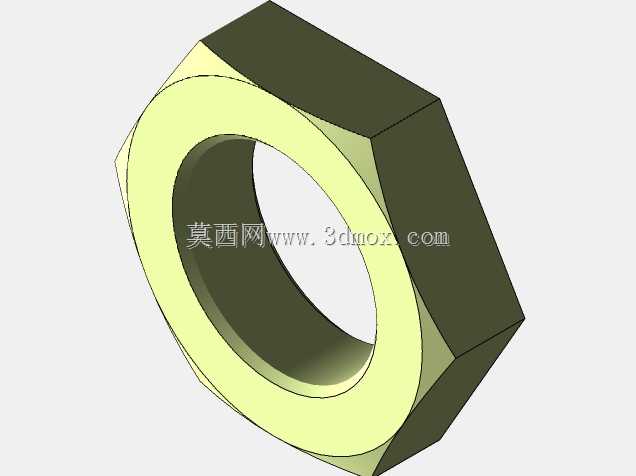

　　设计思路上，这款接头采用了对称式的穿板锁紧结构，中间是带外螺纹的穿舱段，两端都预留了六角拧动位，安装的时候可以先把一端的锁紧螺母拧下来，把接头主体从舱壁外侧穿入预先开好的M16螺纹孔或者适配的光孔加密封圈，再从舱内侧把锁紧螺母拧紧，就能把接头牢牢固定在舱壁上，两端的六角位尺寸做了统一设计，不管是从舱内还是舱外操作，都可以用标准开口扳手拧动，不需要特殊工装。接头内部是贯通的光孔，刚好适配10mm外径的管路或者灯线穿入，内壁做了倒角处理，穿线或者插管的时候不会刮伤管路外壁或者线缆绝缘层，两端的外螺纹段长度做了精准控制，既保证和对接件拧紧后有足够的螺纹啮合长度，又不会因为螺纹拧入过深顶到内部管路造成通径缩小。

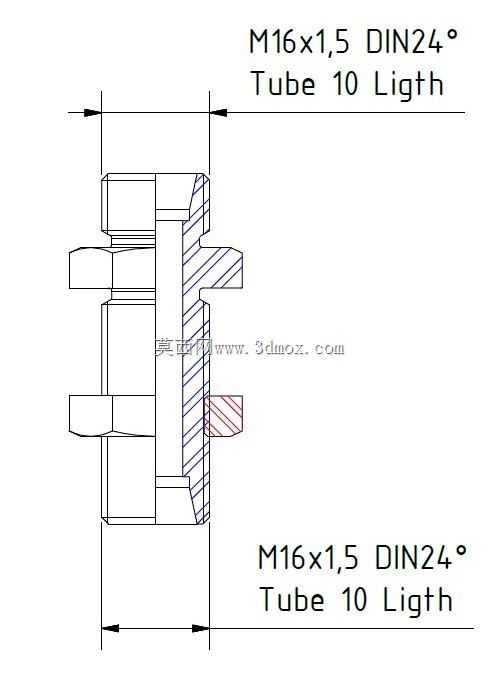

　　从安装边界尺寸来看，这款接头的穿舱螺纹规格是M16×1.5，属于公制细牙螺纹，细牙螺纹的优势是螺距小，锁紧后自锁性好，在有振动的工况下不容易松脱，舱壁上的安装开孔如果是螺纹孔的话，直接按照M16×1.5的螺纹底孔加工即可，如果是薄舱壁无法攻丝的话，也可以开16.5mm的光孔，搭配两侧的橡胶密封垫和锁紧螺母实现固定密封。接头两端的六角对边尺寸做了标准化设计，和常规M16螺纹接头的扳手尺寸通用，现场安装不需要准备特殊规格的扳手，两端的24°外锥面可以直接和同规格的24°内锥接头对接，也可以搭配卡套实现和硬管的连接，适配性很强。

　　很多工程师在选型这类穿板接头的时候，容易忽略接头两端的伸出长度，这款接头的两端伸出长度做了均衡设计，既保证舱外侧有足够的长度对接管路或者安装灯座，又不会因为舱内侧伸出过长占用舱内的安装空间，在空间紧凑的小型设备舱里也能顺利安装。另外接头的外表面没有尖锐的棱角，所有边角都做了倒钝处理，安装的时候不会划伤操作人员的手，也不会刮破附近的线缆或者管路。在实际装配的时候，需要注意舱壁的厚度适配范围，这款接头的穿舱段长度可以适配3-8mm厚度的舱壁，不管是薄钢板舱体还是稍厚的塑料舱壁，都能通过调整锁紧螺母的位置实现可靠固定，如果舱壁厚度超过这个范围，就需要额外定制加长穿舱段的版本，否则会出现螺纹啮合长度不足导致锁紧力不够的问题。

　　在管灯安装的场景里，这款接头除了走管的作用，还可以作为灯座的固定基座，把10mm管径的指示灯管穿过接头后，在接头内部打少量密封胶或者用卡圈固定，就能实现灯管在舱壁上的可靠安装，不需要额外设计灯座固定支架，能减少小型设备的零件数量，降低装配复杂度。和塑料材质的穿板接头相比，金属材质的这款接头抗老化性能更好，在有油污、轻微腐蚀的工业环境里使用寿命更长，不会因为长期接触切削液或者液压油出现材质脆化开裂的问题，适合在工业现场的设备上长期使用。
