T型横向可调式液压管路三通接头结构

　　在液压系统、流体输送管路的布设作业中，管路走向的变向、支路分流是极为常见的布设需求，这类T型横向可调接头正是为适配这类场景开发的管路连接件，主要承担主管路横向支路分流、同时兼顾接头安装角度微调的功能，在中小型液压站、机床润滑管路、气动控制回路、仪器仪表流体采样管路中都有广泛应用。不同于普通固定式三通接头，这款接头的核心设计点在于横向支路的可调结构，实际安装过程中，当主管路完成固定后，可根据现场支路管路的走向，转动横向接头的角度，避免支路管路出现强行弯折、应力集中的问题，大幅降低管路安装时的配管难度，也能减少后期管路运行过程中因为装配应力导致的接头渗漏、管路疲劳开裂风险。从结构设计来看，

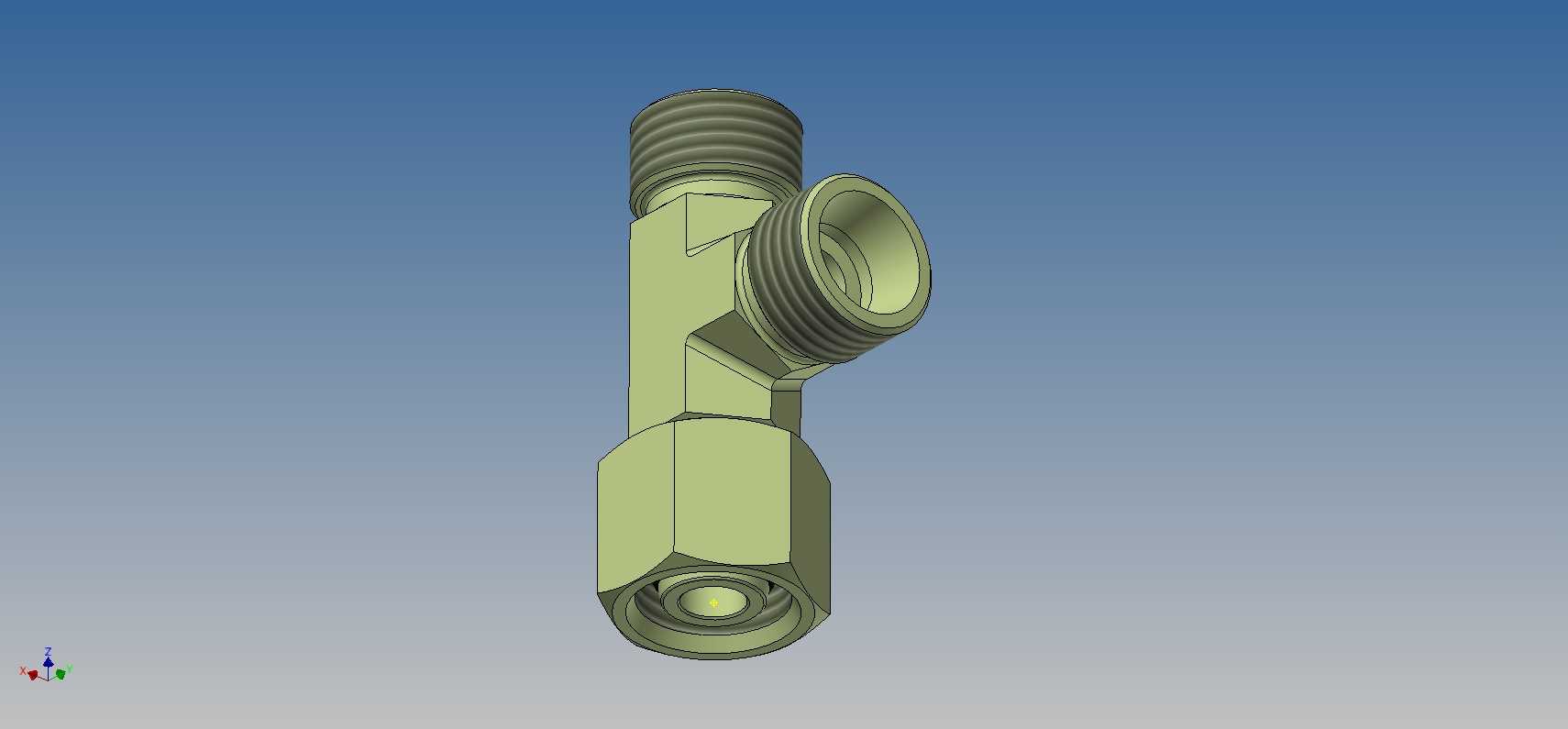

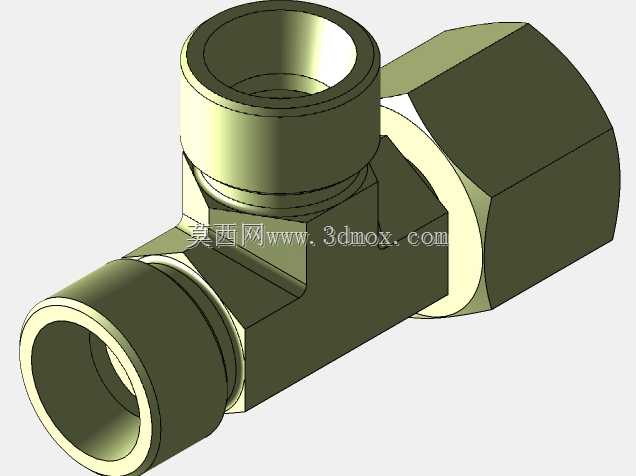

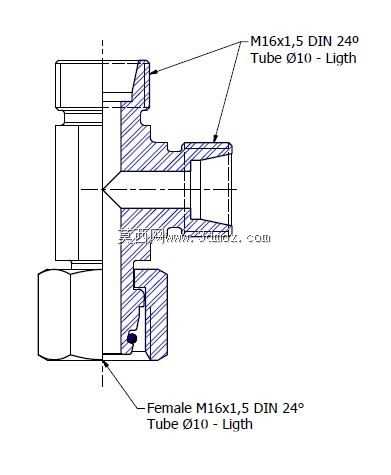

　　这款接头采用了典型的外螺纹连接端配合六角锁紧结构的设计，三个连接端中，纵向的两个端口用于串接在主管路中，横向的侧出端口用于连接支路管路，每个外螺纹连接端都预留了标准的密封面结构，可适配金属密封垫圈或者O型密封圈，满足不同压力等级下的密封需求。接头主体采用一体式锻压成型的基体结构，仅在可调转动部位设置了精密配合的转动副，转动副部位设计了内置的密封槽，可在调整角度后保持可靠的密封性能，不会因为角度调整出现介质渗漏的问题。从安装边界来看，这款适配10管径的接头，纵向总长度控制在常规同通径三通接头的尺寸范围内，横向侧出端的突出长度经过优化，不会因为增加可调结构导致安装空间需求大幅提升，在布设密集的阀组管路、

　　仪器仪表周边的狭小安装空间内也能顺利完成装配。接头的六角结构位置完全符合标准管接头的扳手操作空间要求，安装时可以使用普通开口扳手完成锁紧操作，不需要特殊的定制工装，现场配管的适配性很强。在实际选型应用中，这类可调式T型接头尤其适合管路布设空间受限、前期管路走向设计存在一定调整余量的场景，比如非标自动化设备的流体管路装配、小型液压动力单元的集成阀组周边管路连接，不需要提前精确计算支路的偏转角度，现场安装时可以根据实际的管路排布灵活调整横向端口的朝向，大幅减少现场配管的返工率。设计这类接头的三维模型时，需要重点关注转动配合部位的公差配合，既要保证转动调整时的顺畅度，又要控制配合间隙避免密封失效，同时各个螺纹端的同轴度、

　　密封面的平面度都需要满足管路连接件的通用技术要求，接头的壁厚设计需要匹配对应通径下的额定工作压力，在保证结构强度的前提下尽可能控制整体重量，避免给管路带来额外的承重负担。不同于塑料材质的管路接头，这类金属材质的可调三通接头可以承受更高的工作压力，适配液压油、乳化液、压缩空气等多种常见的工业流体介质，在常规的工业工况下具备很长的使用寿命，转动部位经过多次调整后也不会出现密封性能下降的问题。在管路系统的日常维护中，这类可调接头也能带来不少便利，当后期需要新增支路检测点、调整支路管路走向时，不需要完全拆解主管路，只需要松开锁紧部位调整角度即可完成改造，大幅降低管路改造的工作量和物料损耗。
