异径外螺纹六角过渡液压管接头结构

　　在流体管路系统的搭建过程中，不同通径、不同螺纹标准的管路对接一直是现场装配和结构设计阶段常遇到的问题，这类异径外螺纹六角过渡接头，就是为解决跨标准管路连通需求设计的基础连接件。从实际应用场景来看，这类接头广泛出现在小型液压站油路排布、气动控制回路接驳、仪器仪表取压管路连接的场景中，尤其是在传感器与主油路的对接工位，经常会遇到主油路采用公制细牙螺纹、仪表端采用英制管螺纹的情况，不需要额外增加转接块或者变径补芯，单个接头就能完成两种不同规格螺纹端的对接，能有效减少管路连接点的数量，降低泄漏风险。

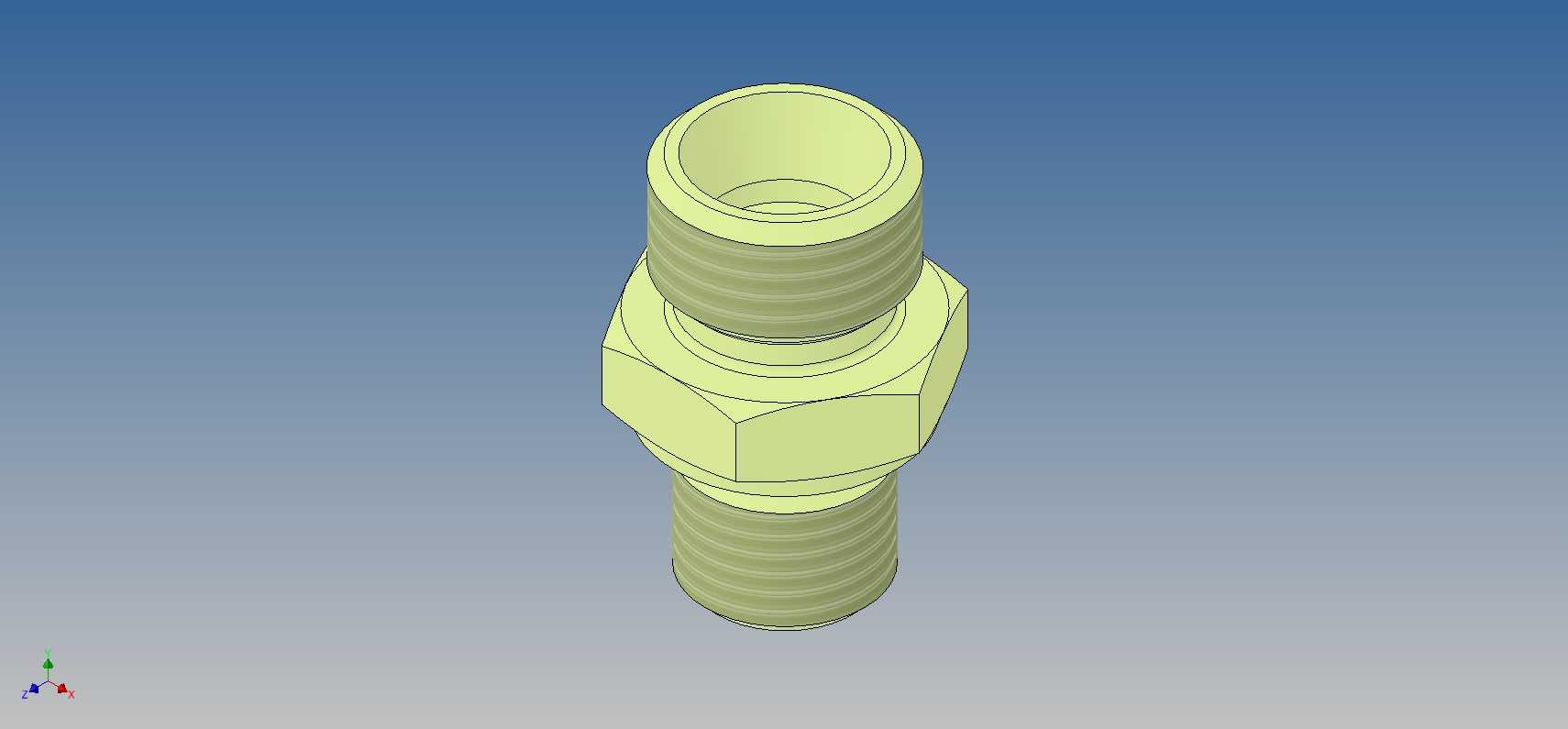

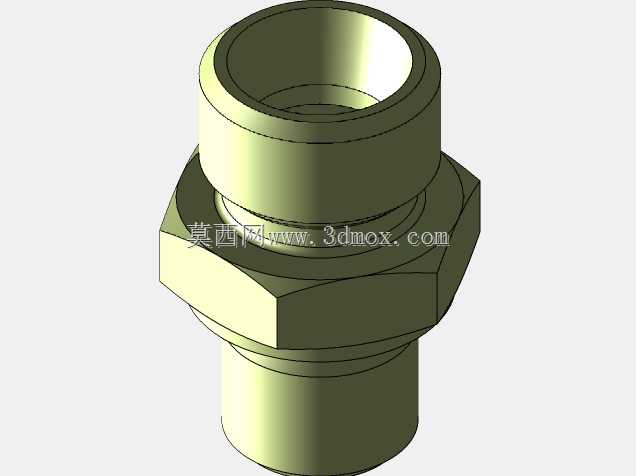

　　从功能特性上看，接头两端均采用外螺纹设计，分别适配公制M16×1.5细牙螺纹与1/4 BSP英制管螺纹，中间的六角结构是专门为装配作业预留的施力位，使用普通开口扳手或者活动扳手就能完成拧紧操作，不需要定制专用工装，现场装配的适配性很强。接头内部为等通径过渡流道，没有突兀的变径台阶，流体经过时的局部阻力损失更小，不会在接头内部形成涡流区，不管是输送液压油、压缩空气还是低压水基介质，都能保持稳定的通流能力，长期使用也不容易在流道内壁残留介质杂质，降低管路堵塞的概率。

　　设计阶段首先要考虑的是密封可靠性，两端的螺纹收尾处都预留了标准的退刀槽结构，螺纹加工时不会出现螺牙不完整的情况，装配时配合对应的密封垫圈或者螺纹密封胶，就能满足常规工况下的密封要求，针对16bar以内的低压流体工况，不需要额外增加密封结构就能达到无泄漏的连接效果。六角部位的对边尺寸是按照标准紧固件的受力要求设计的，既不会因为对边尺寸过小导致扳手接触面积不足、拧紧时打滑磨圆边角，也不会因为对边尺寸过大造成相邻接头的装配空间干涉，在密集排布的阀岛或者油路块上安装时，相邻接头之间能预留出足够的扳手操作空间，不需要刻意拉大接头之间的安装间距，能有效压缩整个管路集成块的外形尺寸。

　　从安装边界来看，接头整体为同轴对称结构，两端螺纹的同轴度公差控制在0.05mm以内，装配后不会出现管路偏斜的情况，能避免管路安装后产生额外的装配应力，防止长期受应力作用出现螺纹疲劳断裂的问题。接头的总长度控制在紧凑范围内，安装后两端螺纹的有效啮合长度都能达到螺纹直径的1.2倍以上，既保证足够的连接强度，能承受管路正常工作时的振动和压力冲击，也不会因为螺纹拧入深度过深顶到对接件的内部流道，造成通流面积减小的问题。外螺纹的大径、中径、小径公差都按照普通级密封管螺纹的要求加工，和市面上常规的同规格内螺纹件都能实现互换装配，不需要针对特定品牌的阀件或者传感器做定制化适配，选型替换的通用性很强。

　　在三维建模过程中，这类接头的建模需要重点关注螺纹收尾的过渡结构、六角面与两端螺纹柱的倒角衔接，这些细节如果处理不到位，在做整机管路装配干涉检查时，很容易出现误判干涉的情况，也会影响后续导出工程图时的尺寸标注准确性。流道部分的建模要保证内壁的光滑过渡，在做流体仿真分析时，能更准确地模拟介质通过接头时的压力损失情况，给整个管路系统的压力损失计算提供准确的模型依据。另外接头的六角部位棱角处都做了微小的倒角处理，不仅能去除加工时的毛刺，避免装配时划伤操作人员，也能在建模时避免出现尖锐棱角导致的应力集中误判，在做有限元受力分析时，能更真实地反映接头在受拧紧力矩和压力冲击时的应力分布情况，验证接头的结构强度是否满足工况要求。
