带ED密封件异径BSP螺纹公母转换接头

　　在气动、低压流体输送以及小型液压控制回路的管路布设场景里，不同通径管路的衔接一直是结构设计阶段需要反复核对安装边界的环节，尤其是涉及英制非密封管螺纹的转接场景，既要保证连接后的同轴度偏差控制在允许范围内，又要避免密封件过度压缩导致的早期失效，这款带ED密封的异径公母接头就是针对这类场景做的结构优化设计。

　　从实际使用场景来看，这类接头常被用在仪表取压管路、小型气动执行元件的进气端转接、传感器测压口的引压管路连接位置——很多现场布设的主管路采用BSP1/2规格的硬管或软管总成，而末端的压力传感器、小型电磁阀、微型调压阀的接口多为BSP1/4规格，直接转接如果仅靠螺纹生料带或铜垫密封，在设备长期运行产生的振动影响下，很容易出现密封面松弛渗漏的问题，ED型密封件的弹性补偿特性刚好能抵消这部分振动带来的密封面间隙变化。

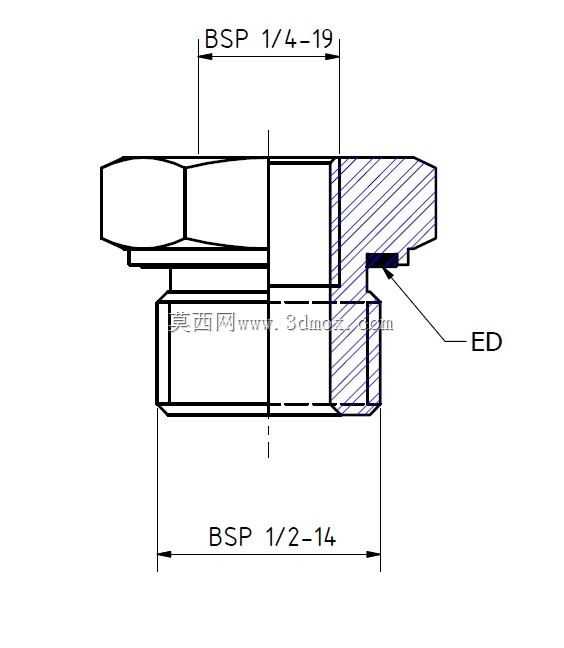

　　设计阶段首先敲定的是两端螺纹的同轴度公差，外螺纹端为BSP1/2阳螺纹，内螺纹端为BSP1/4阴螺纹，两者的同轴度要求控制在Φ0.05mm以内，避免安装后管路出现别劲应力，长期受力导致螺纹根部开裂。六角扳拧面的对边尺寸参考常规管接头的标准扳手空间设计，既保证足够的扳拧受力面积，不会因为壁厚过薄导致扳拧时六角面变形，又不会因为外形尺寸过大挤占周边其他管路的安装空间，在密集排布的阀岛周边安装时，相邻接头的扳手操作间隙能预留出至少3mm的操作余量，不需要额外定制超薄扳手就能完成拆装。

　　ED密封件的安装槽设计在阳螺纹的根部位置，槽的深度和宽度严格匹配ED密封圈的线径规格，安装后密封圈的压缩量控制在18%-22%的区间内——压缩量过小会导致密封比压不足，介质压力升高时出现渗漏；压缩量过大则会让密封圈长期处于过应力状态，老化速度加快，使用寿命大幅缩短。密封槽的边角位置做了R0.2的圆角过渡，避免尖锐边角割伤密封圈表面，在接头反复拆装的过程中，也不会因为边角刮蹭导致密封圈出现局部破损。

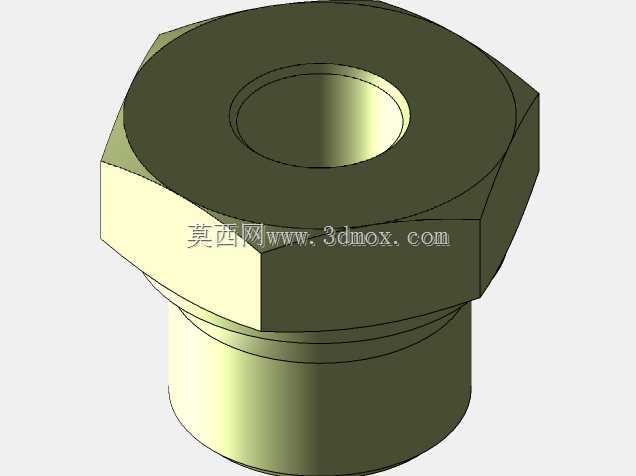

　　接头的整体外形采用一体式结构，没有拼接焊缝或压装结构，整体强度远高于拼焊式的转接头，在1.6MPa的常规气动系统工作压力下，不会出现结构变形或连接处脱开的问题。阳螺纹的入口端做了1×45°的导向倒角，安装时能顺利对准管路的内螺纹，不会因为螺纹对中偏差导致第一牙螺纹乱扣；阴螺纹的孔底做了退刀槽设计，保证配套的BSP1/4外螺纹能完全拧入到位，不会因为螺纹加工的退刀余量不足导致连接不到位，密封面无法贴合。

　　从安装边界来看，接头拧入后六角面距离安装基面的预留间隙只需要2mm就能满足密封件的压缩空间要求，在安装空间局促的设备内部，比如小型控制柜内的气路排布、紧凑型液压站的阀块周边，不需要预留过大的操作空间就能完成安装。接头的内孔通径做了等通径设计，不会因为异径转接出现额外的通径收缩，导致管路内的介质流阻异常升高，在输送低压压缩空气或水性介质时，不会因为局部节流产生明显的压力损失，影响末端元件的动作响应速度。

　　在实际选型适配的时候，需要注意两端螺纹的牙型均为BSP平行管螺纹，不能和NPT锥管螺纹混装，虽然部分规格的螺纹牙距接近，但锥管螺纹的锥度会导致平行螺纹的密封面无法正常贴合，强行安装还会损坏螺纹牙型。ED密封件的材质默认采用丁腈橡胶，适配常规矿物液压油、压缩空气、常温清水等介质，如果应用场景涉及腐蚀性介质或者高温工况，只需要更换对应材质的ED密封圈即可，接头本体的金属结构不需要做改动，适配性较强。

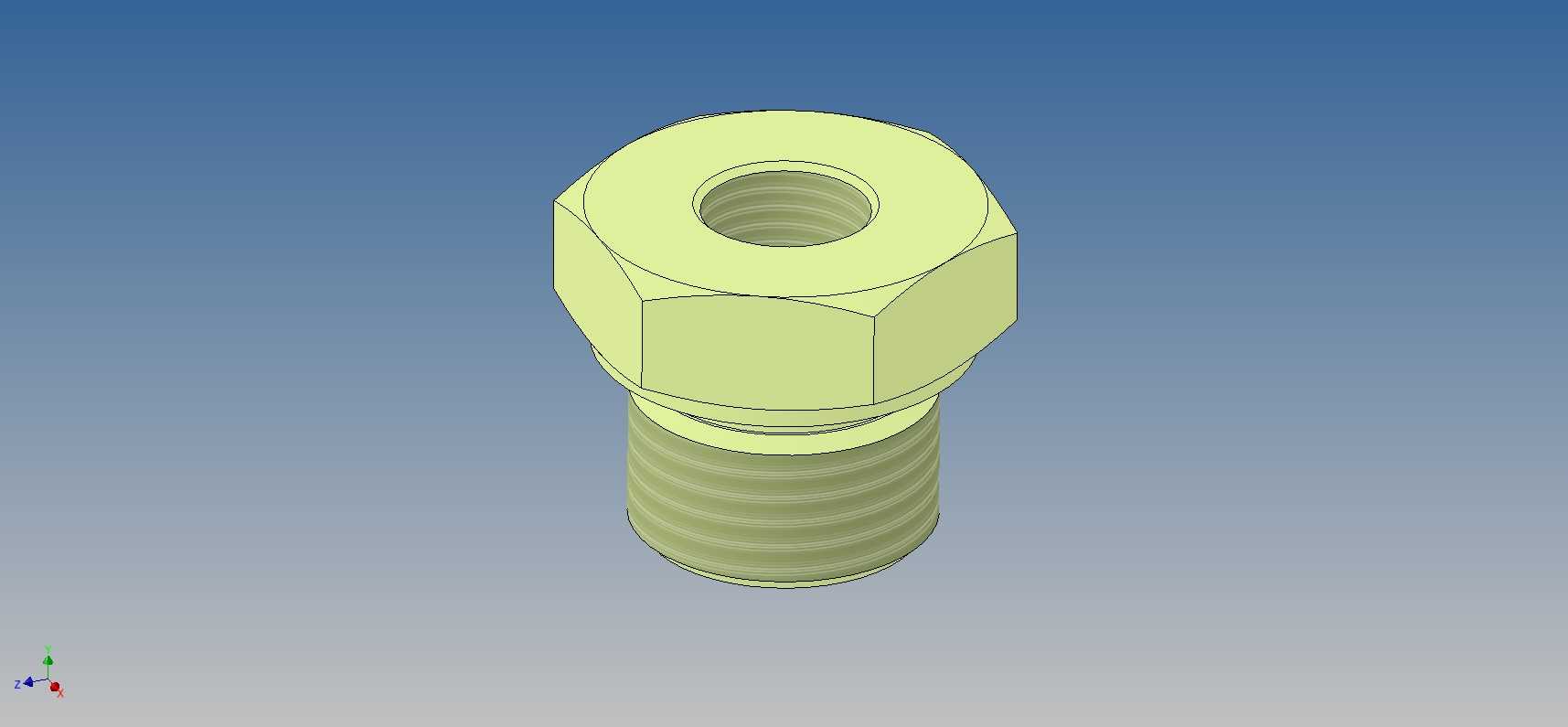

　　建模过程中，螺纹特征采用标准牙型轮廓扫描生成，密封槽的尺寸完全按照密封件的安装公差要求设定，六角面的倒角和过渡圆角都做了细节还原，导入装配体时可以直接做干涉检查，模拟实际安装后的空间占用情况，提前排查管路布设时的空间冲突问题，不需要在现场安装时再反复切割调整管路长度。
