法兰安装式三芯品字电源输入插座结构

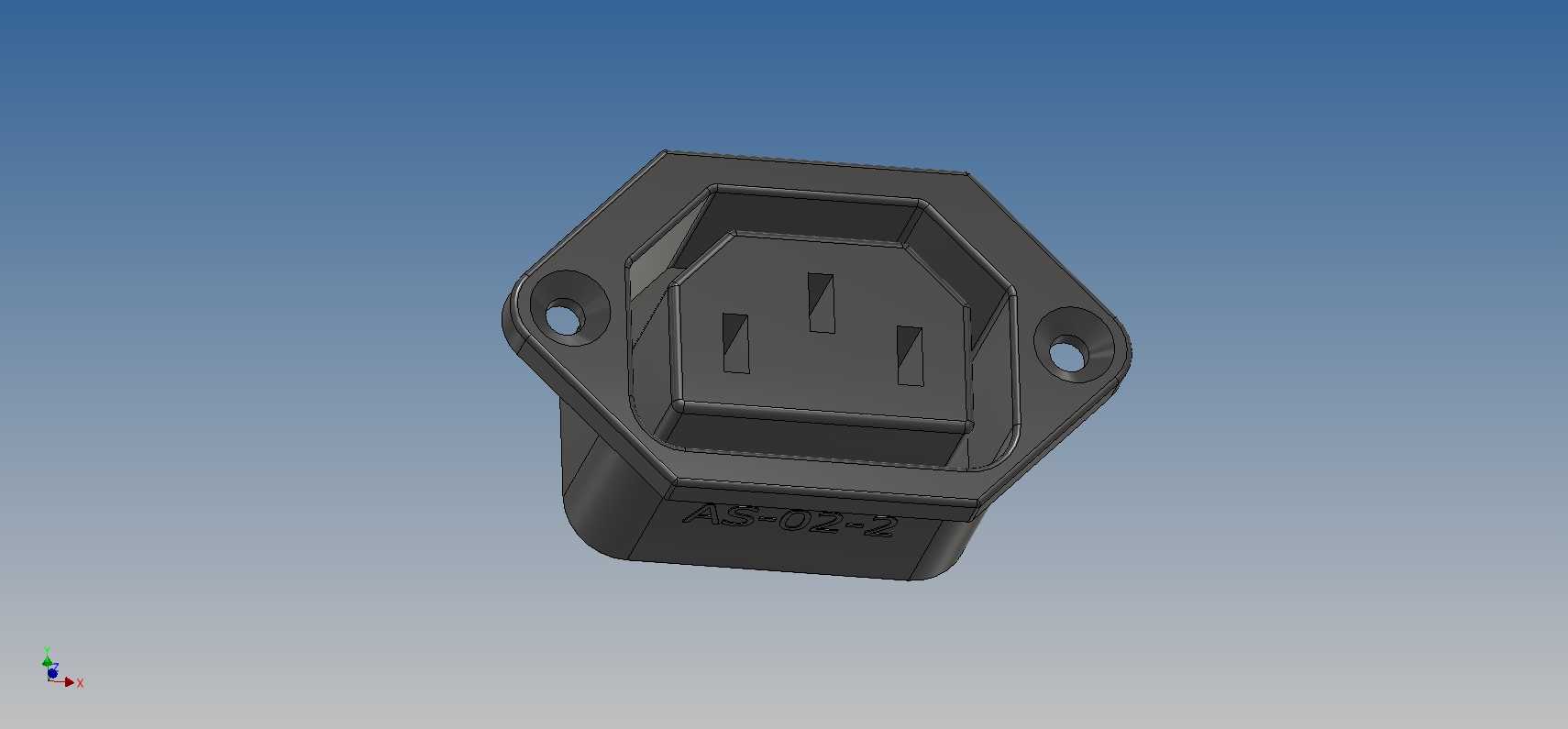

　　日常做电气柜、小型机电设备的结构布线时，这类带法兰固定边的三芯品字电源输入座是选型表里的常客，很多刚入行的结构工程师容易忽略接插件的安装边界细节，最后打样完才发现面板开孔和插座干涉，或者接线空间留得不够，返工调整面板的情况不在少数。这个插座的主体采用阻燃工程塑料注塑成型，接触插套为铜质镀镍处理，兼顾导电性能与抗氧化能力，额定适配常规民用及工业低压交流输入场景，常见于台式工控设备、小型检测仪器、桌面型机电装置、外置电源适配器输入端的市电接入位置，能够实现设备端与供电线缆的快速插拔连接，同时自带防呆结构，反插无法对位，避免接线相序错误带来的设备损坏风险。从结构设计逻辑来看，这款插座采用法兰式凸缘安装结构，

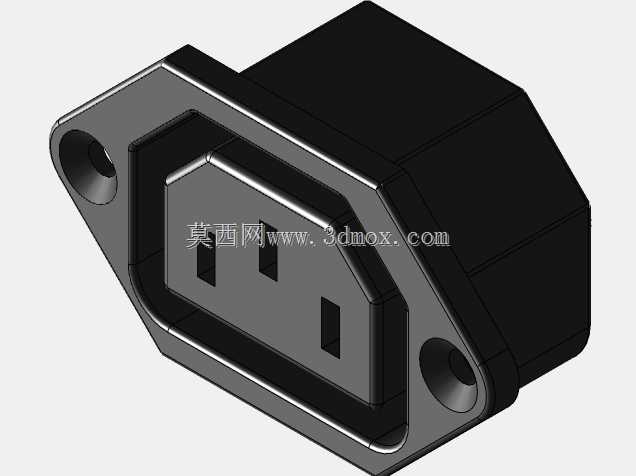

　　六边形的安装凸缘上预留两个对称的螺丝过孔，安装时直接从设备面板外侧将插座插入预开好的对应开孔，从面板内侧用两颗M3规格的圆头螺丝锁紧即可，不需要额外的卡扣结构或者面板压片，安装工序简单，固定后抗拉扯能力强，即便电源线受到外力拖拽，受力点也会传递到法兰固定边与面板的接触面上，不会直接拉扯内部接线端子，大幅降低接线松脱的概率。插座的插套端采用标准品字三芯布局，上方单插位为接地端，下方两个平行插位分别对应火线与零线，插套入口处做了导向倒角，插头插入时不需要刻意对准，顺着倒角就能顺利滑入插套，插拔手感阻尼均匀，长期插拔后也不会出现松垮接触不良的问题。插座尾部的接线端采用焊片或者螺丝锁付结构，

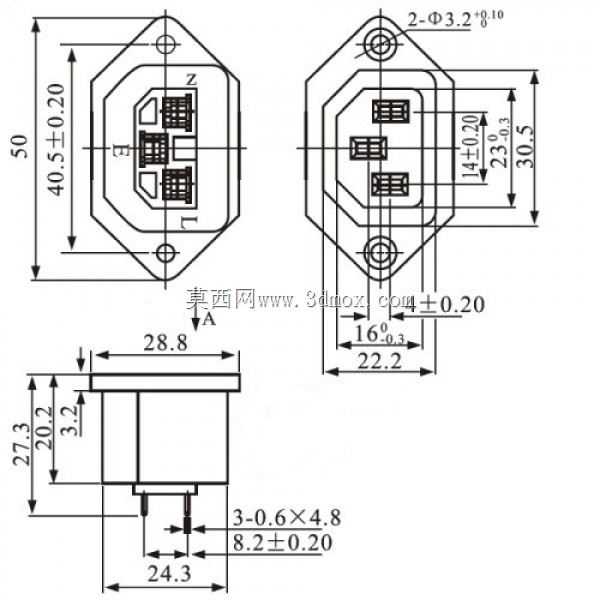

　　现场接线时可以根据线束加工方式选择压接冷压端子后锁付，或者直接搪锡后焊接，适配不同生产场景的加工工艺需求。做三维建模的时候，需要重点关注几个安装边界尺寸：首先是法兰凸缘的外轮廓尺寸，六边形的对边距离直接决定了面板开孔的避让范围，开孔尺寸要比插座主体的插入段外径大0.2-0.3mm，方便装配时顺利插入，同时法兰边的外径要比开孔大至少3mm，保证有足够的压紧面贴合面板，不会出现凹陷或者松动；其次是两个安装孔的中心距，这个尺寸公差要控制在±0.1mm以内，否则打样后面板孔位对不上，强行锁螺丝会导致塑料底座开裂；另外还要注意插座插入面板后的内部伸出长度，设备内部的布线空间要预留足够的余量，避免插座尾部和内部的PCB板、结构筋位发生干涉，

　　尤其是带滤波模块的同类型插座，尾部长度会比基础款长10mm左右，选型建模时要提前核对尺寸。在实际应用场景中，这类插座还经常搭配设备端的电源保险座、船型开关组合布局，做面板布局时要注意三者之间的操作间距，插座插拔电源线时手指的活动范围不要和开关操作、保险更换的空间重叠，避免操作时误碰开关或者剐蹭手指。另外塑料外壳的爬电距离也符合低压电气的安全规范，带电插套之间的绝缘筋位高度足够，即便在潮湿的车间环境下使用，也不会出现绝缘击穿的问题。建模时把插套的内部接触弹片结构做简化处理即可，不需要还原弹片的细微折弯结构，毕竟做设备整体装配时，接插件只需要体现外部安装尺寸和接口位置，内部结构不影响整体装配校验，还能降低模型的文件体量，提升大型装配体的打开运行速度。很多工程师在调用这类标准接插件模型时，容易忽略安装面的贴合公差，把法兰面和面板面做成零间隙贴合，实际生产中面板表面会有喷涂或者阳极氧化的涂层，厚度大概在0.05-0.1mm，建模时可以预留0.1mm的装配间隙，避免实际装配时法兰边顶起，和面板之间出现缝隙影响外观。
