Z型爬坡挡边皮带输送设备结构

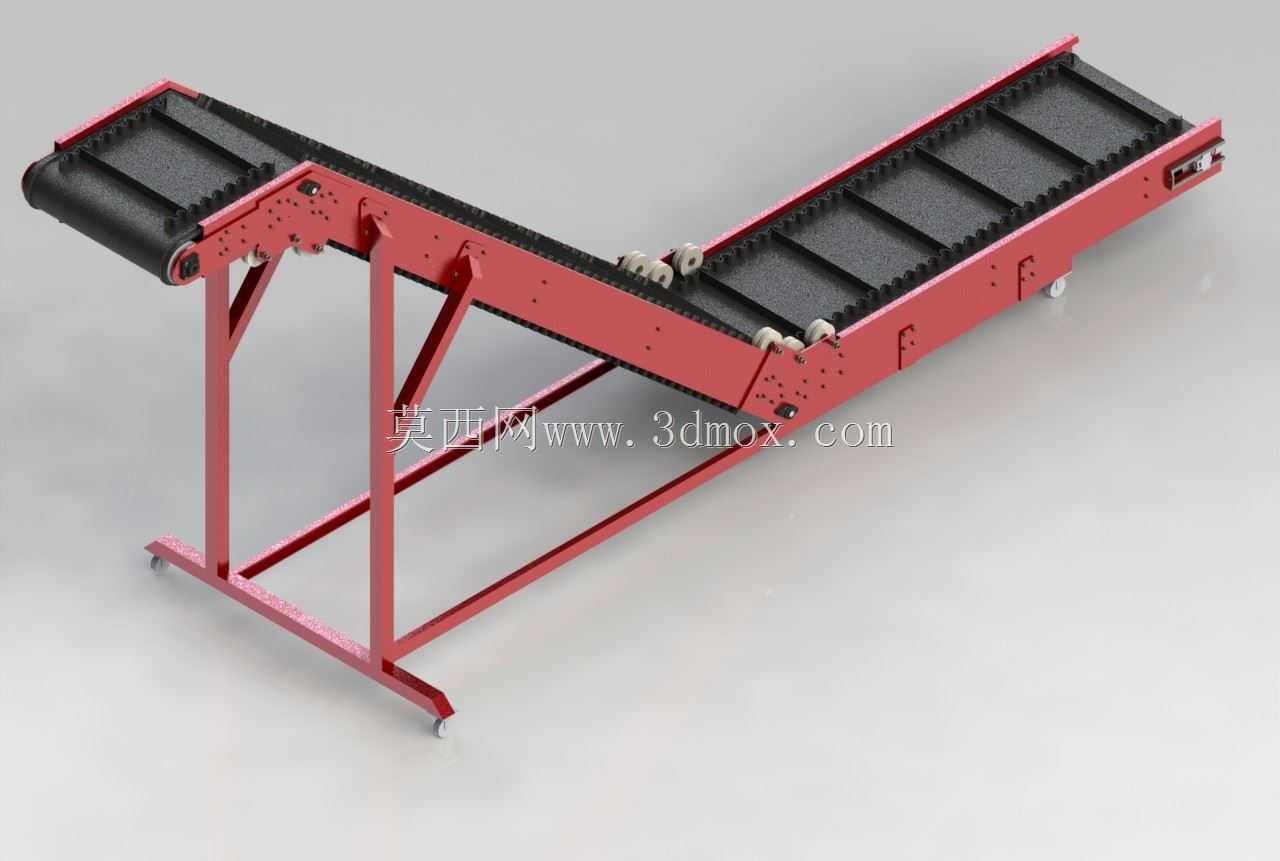

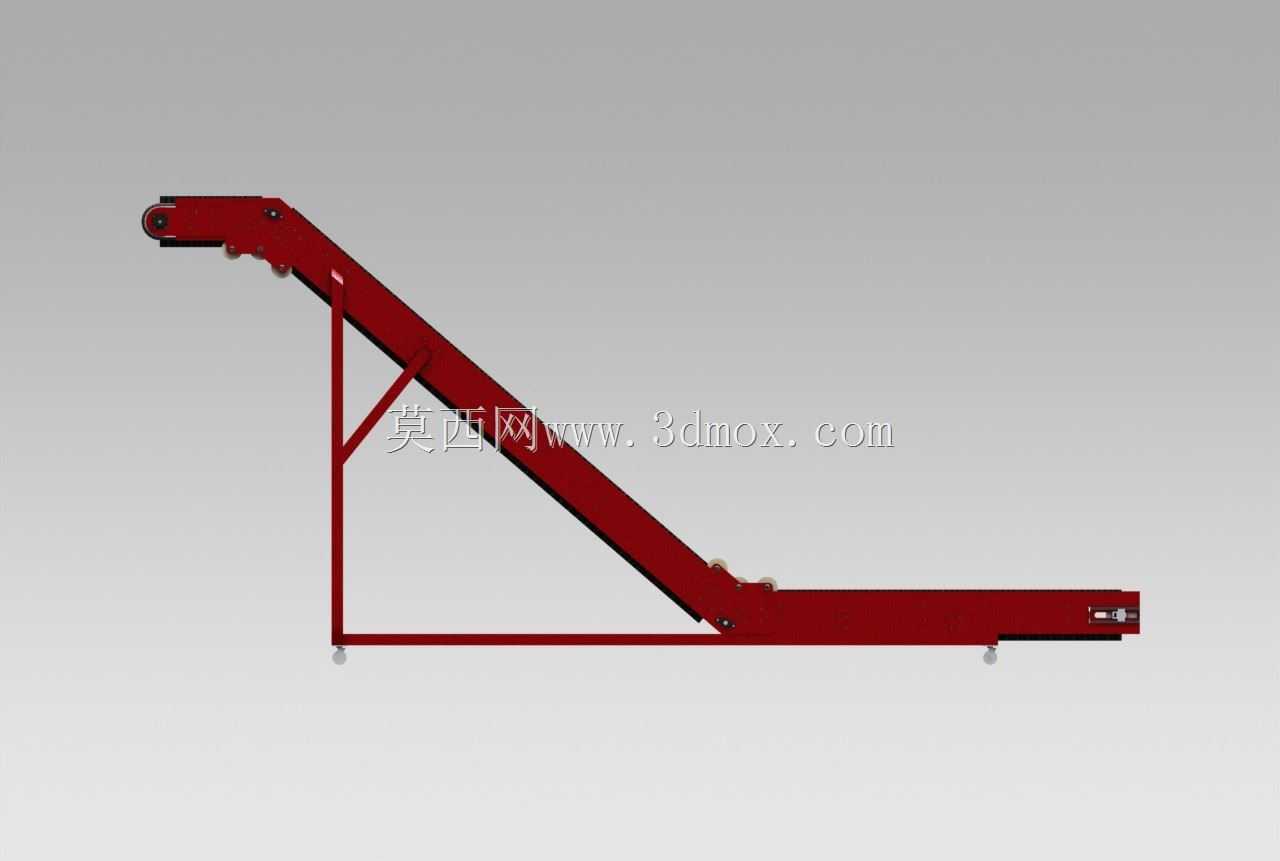

这款Z型结构的挡边皮带输送设备，主要针对存在高低差的工位间物料转运场景设计，常见于粮食加工、包装流水线、零散件分拣、建材散料输送等工况，用来解决水平段接料后爬坡提升、再水平送料至高位接料口的连续输送需求，避免多台平皮带机拼接带来的多驱动冗余、物料转接落料损耗、占地空间过大的问题。设备整体采用折角Z型布局，下部水平段可直接对接低位出料设备或者人工上料工位，中间倾斜段完成物料的高度提升，上部水平段可直接将物料送入高位料仓、包装机进料口或者其他加工设备的入料端，全程无需额外转接，散粒状、小块状、包装件类物料都可适配，挡边加隔板的皮带结构能避免爬坡过程中物料下滑、撒落，倾斜段的角度可根据现场安装空间调整支腿连接位置来适配，常规适配爬坡角度在30度到60度之间，能覆盖多数厂房内的高低位差输送需求。机架部分采用型钢焊接成型，支腿底部配置可调脚轮，既可以在车间内灵活移位调整工位，也可以通过脚轮的调节螺杆调整整机水平度，抵消地面不平整带来的运行抖动问题；机架两侧的皮带张紧机构采用螺杆调节结构，可分别调整头尾滚筒的平行度，避免皮带运行过程中出现跑偏、磨边的问题，中间折角位置配置多组小直径托辊，承托皮带在折角处的转弯受力，避免皮带悬空出现塌腰、物料撒漏的情况。设计过程中优先考虑了现场安装的边界适配性，整机宽度可根据输送物料的单块尺寸调整，常规适配300mm到800mm宽度的皮带规格，下部水平段长度、倾斜段长度、上部水平段长度都可根据现场的工位间距、提升高度做模块化调整，不需要重新改动主体机架的焊接结构，降低非标定制的加工成本。驱动单元配置在头部卸料端的滚筒位置，采用减速电机直连驱动的结构，传动效率更高，维护时只需拆卸头部护罩即可完成检修，不需要拆解机架主体结构；皮带表面的挡边和横向隔板采用热硫化粘接工艺和基带结合，相比机械卡扣固定的方式，运行过程中无突出卡扣刮料的问题，使用寿命更长，也更适合食品类、易刮损包装件的输送场景。设备运行时的线速度可根据物料输送节拍调整，常规适配0.1m/s到1m/s的运行速度范围，既可以满足慢节拍的人工上料分拣需求，也能适配快节拍的自动化流水线连续送料要求，机架两侧预留了传感器安装孔位，可根据需求加装料位检测、跑偏检测、急停拉绳等安全检测元件，接入厂区自动化控制系统实现联动运行。
