可移动混凝土骨料皮带输送设备结构

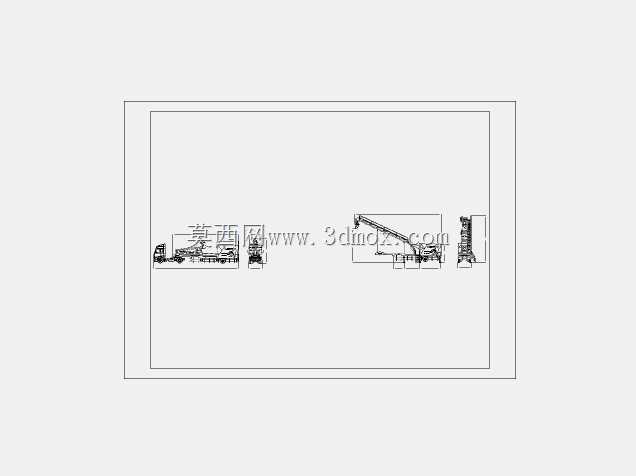

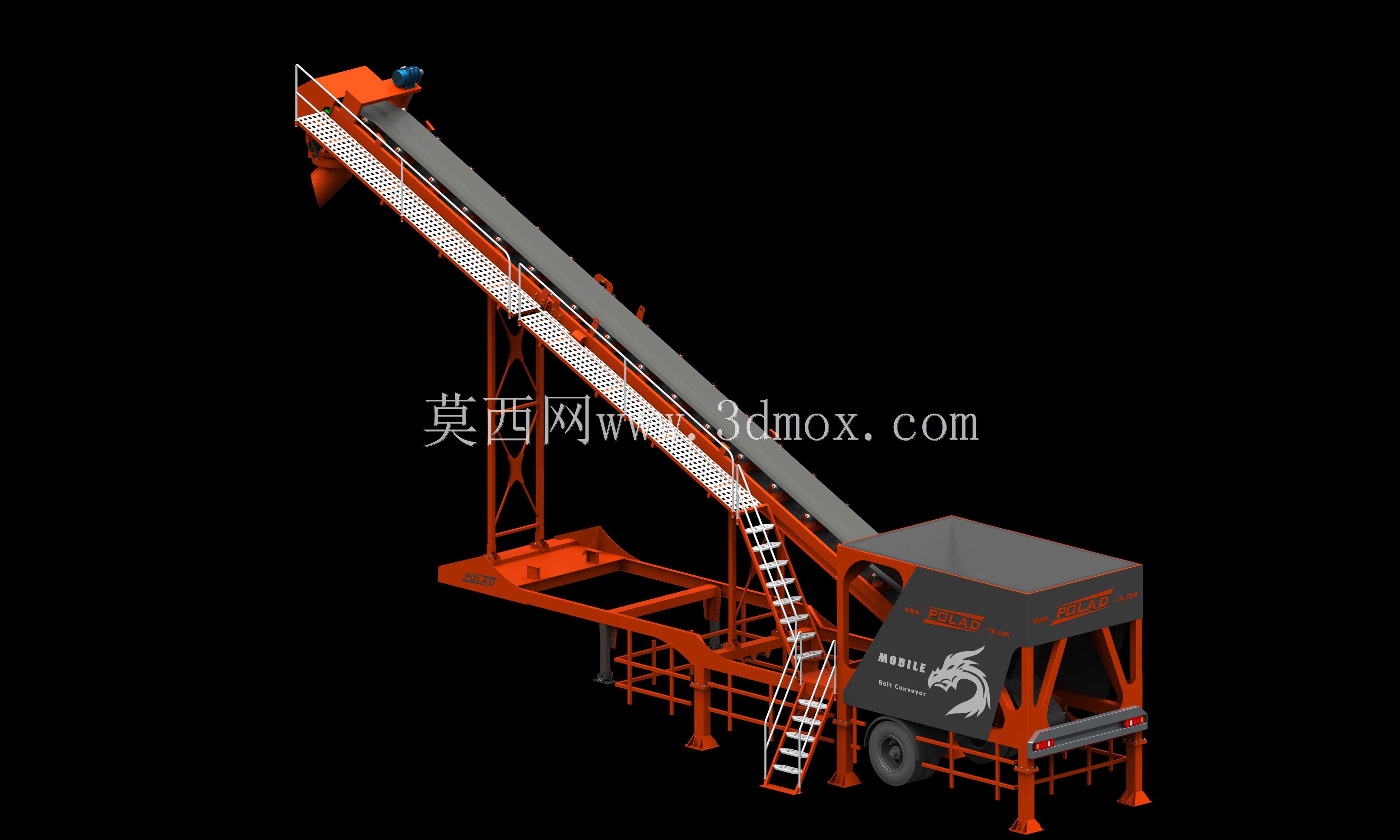

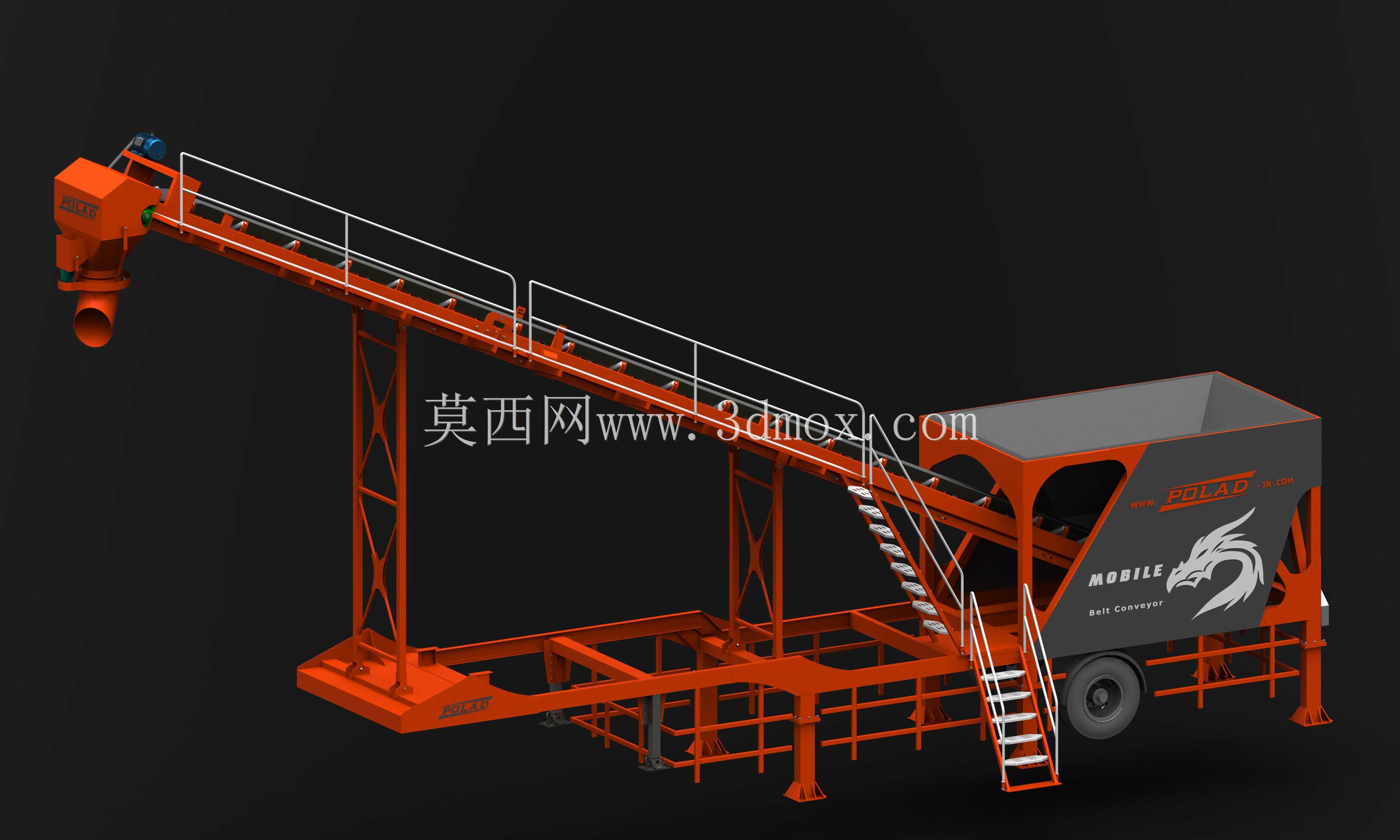

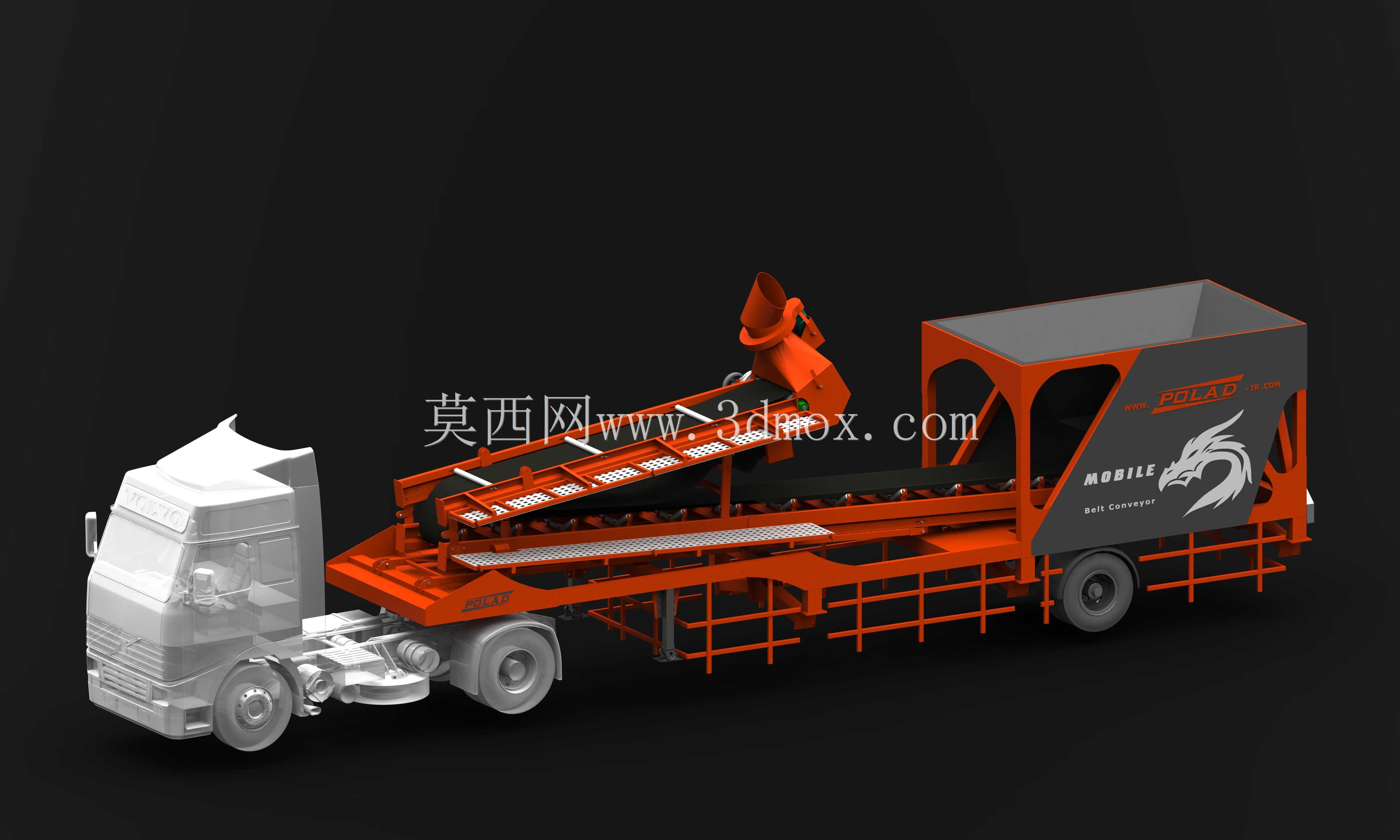

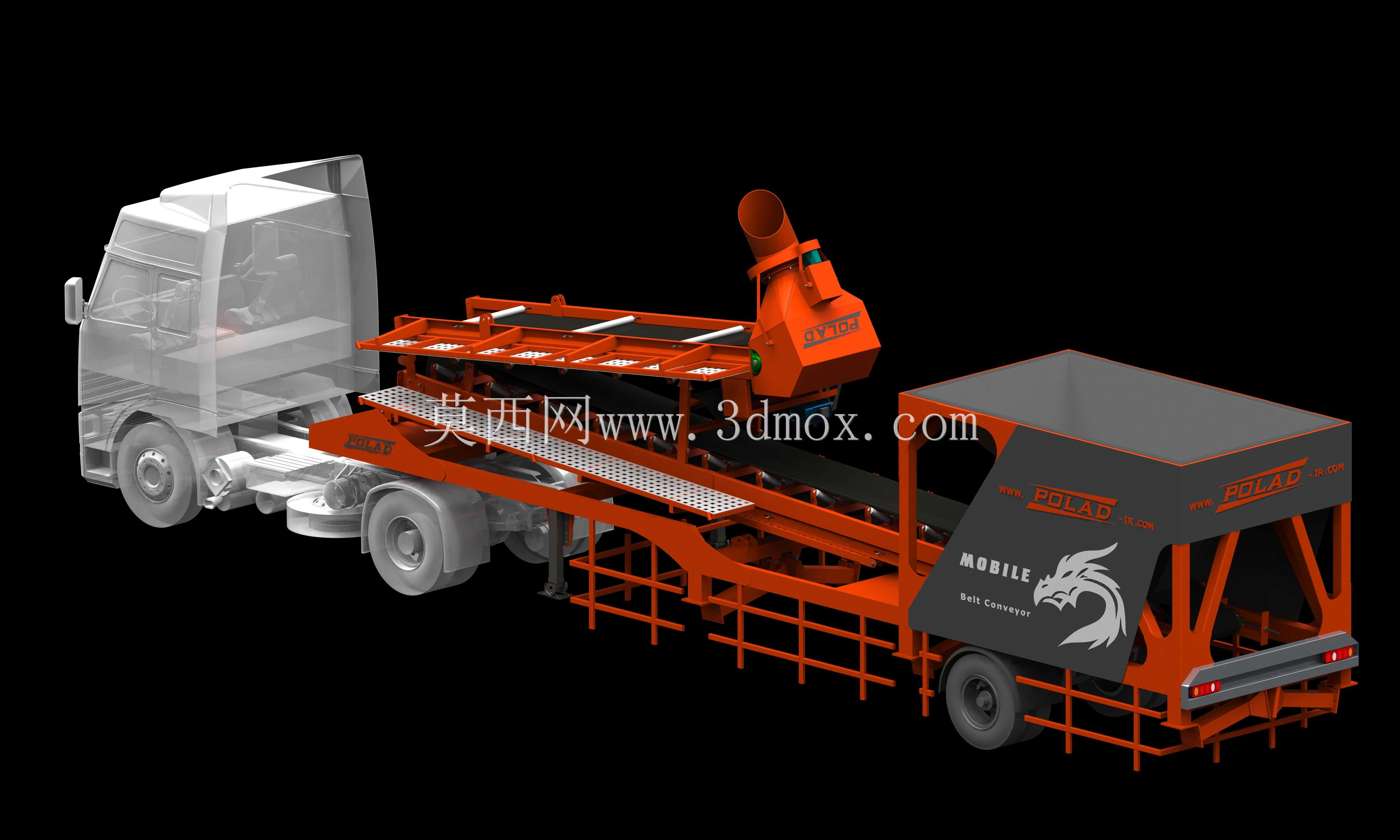

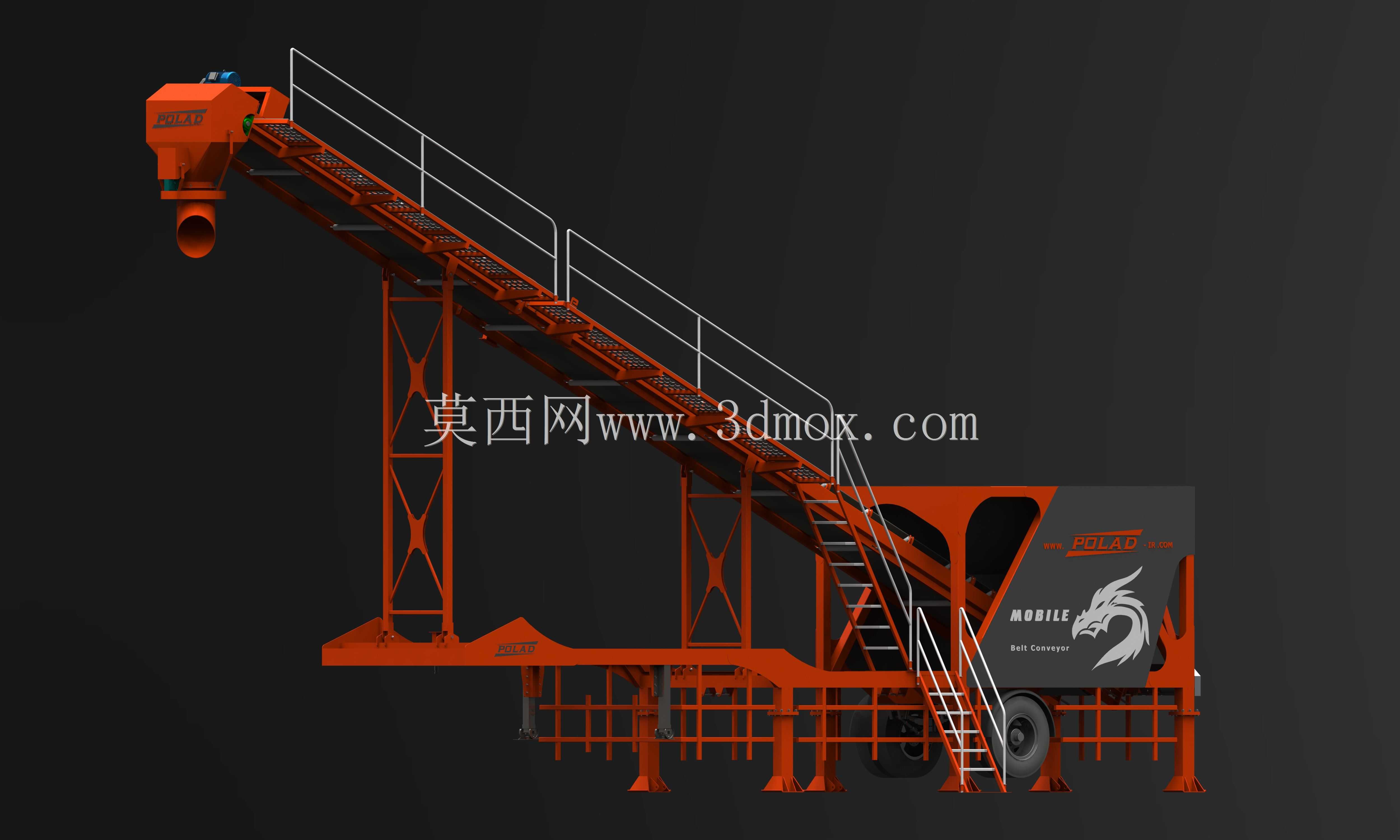

这款移动式带式输送结构，主要面向商混站临时转场、小型工程现场骨料上料、散料短途倒运这类需要频繁移位的作业场景，区别于固定安装的长距离皮带廊，它自带拖挂行走底盘，转场时不需要拆解机架结构，依靠牵引设备即可完成不同作业点的转移，省去了固定基础浇筑、机架拆装调试的大量工序，很适合工期短、作业点分散的中小型施工项目。从结构设计逻辑来看，整体采用桁架式斜向机架作为承载主体，机架下部通过可调节支腿与行走底盘连接，作业时支腿伸出落地承担整机载荷，避免轮胎长期受压变形，转场时支腿收回即可依靠轮胎拖行。斜置的输送段带宽适配常规砂石骨料的输送粒径，16.5米的带长覆盖了常规料堆到受料设备的高差需求，200吨每小时的输送能力刚好匹配中小型搅拌主机的进料节奏，不会出现供料不足或者溢料的问题。受料端设置大容积受料斗，斗体做了倾斜溜角设计，避免湿黏的砂石骨料在斗内起拱堵料，斗口边缘做了耐磨衬板预留位，长期受物料冲刷的位置可以快速更换耐磨件，减少停机维护时间。输送段两侧设置安全防护栏杆，沿着机架斜向布置的爬梯连通下部底盘平台与上部受料斗位置，方便操作人员日常巡检托辊、调整皮带跑偏、清理洒落物料。驱动端设置在斜机架上部位置，采用大直径传动滚筒增大皮带包角，减少重载启动时的皮带打滑概率，下部改向滚筒处设置螺旋张紧结构，可根据皮带老化伸长量快速调整张紧行程，不需要拆解机架结构。皮带两侧设置导料槽，避免骨料输送过程中从侧边撒落，回程段设置清扫器，及时刮除皮带表面粘附的细料，减少回程带料造成的滚筒、托辊异常磨损。整机的安装边界在设计时做了充分考量，作业状态下支腿展开后的占地范围适配常规工地的临时场地尺寸，不需要额外平整大面积作业面，受料斗的进料高度匹配常规装载机的卸料高度，不需要额外搭建上料平台，上部卸料端的出料高度可通过支腿调节范围做小幅调整，适配不同高度的受料设备进料口。底盘位置设置了简易的操作检修平台，周边带防护栏杆，人员在调整设备、日常检修时不需要攀爬机架，作业安全性有足够保障。整个结构的受力点都做了加强筋处理，桁架的斜撑布局按照满载工况的载荷分布做了优化，既保证了机架整体刚度，不会在重载输送时出现明显形变影响皮带运行，又尽可能控制了整机自重，降低拖运转场时的牵引载荷要求。
