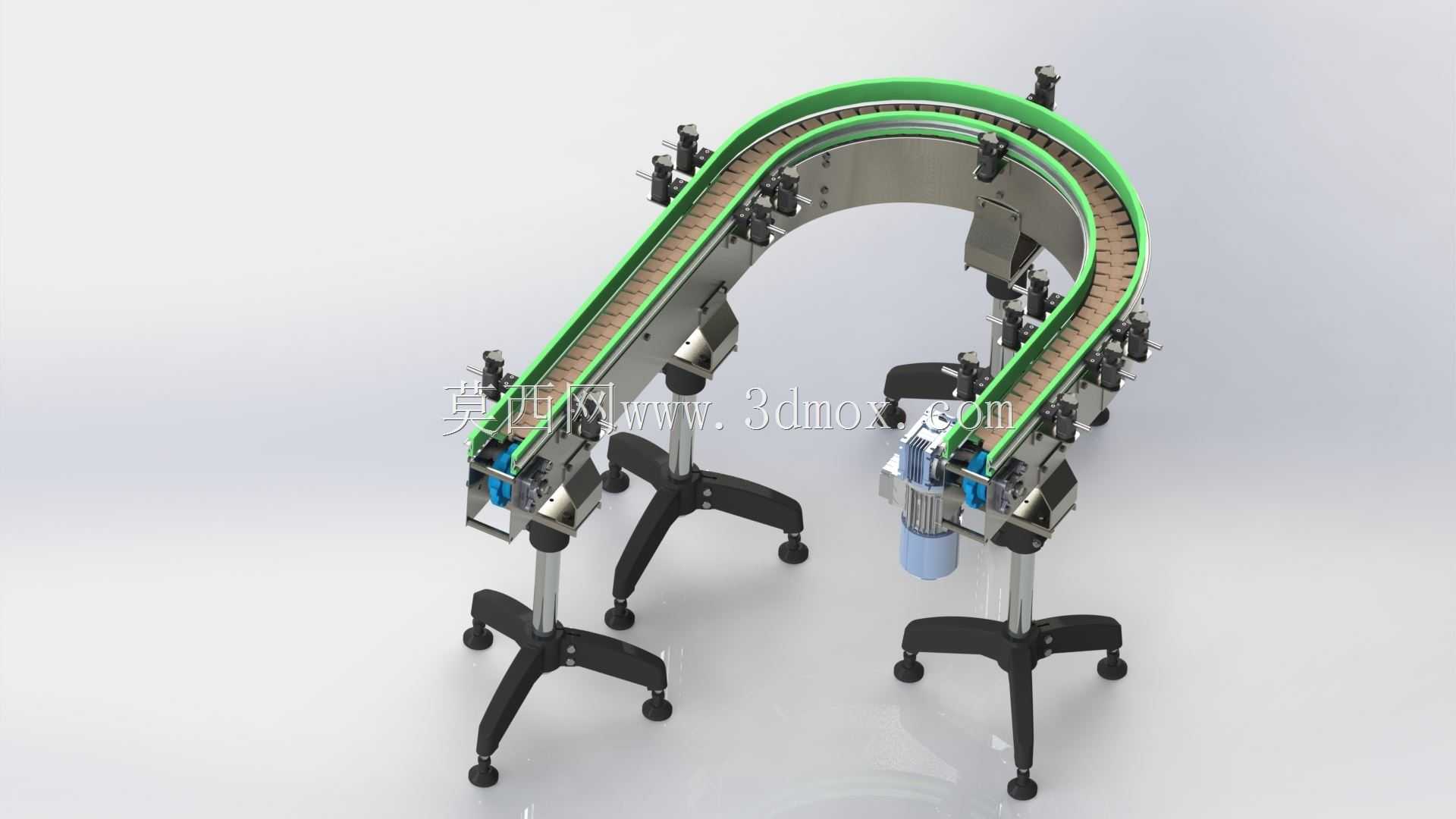

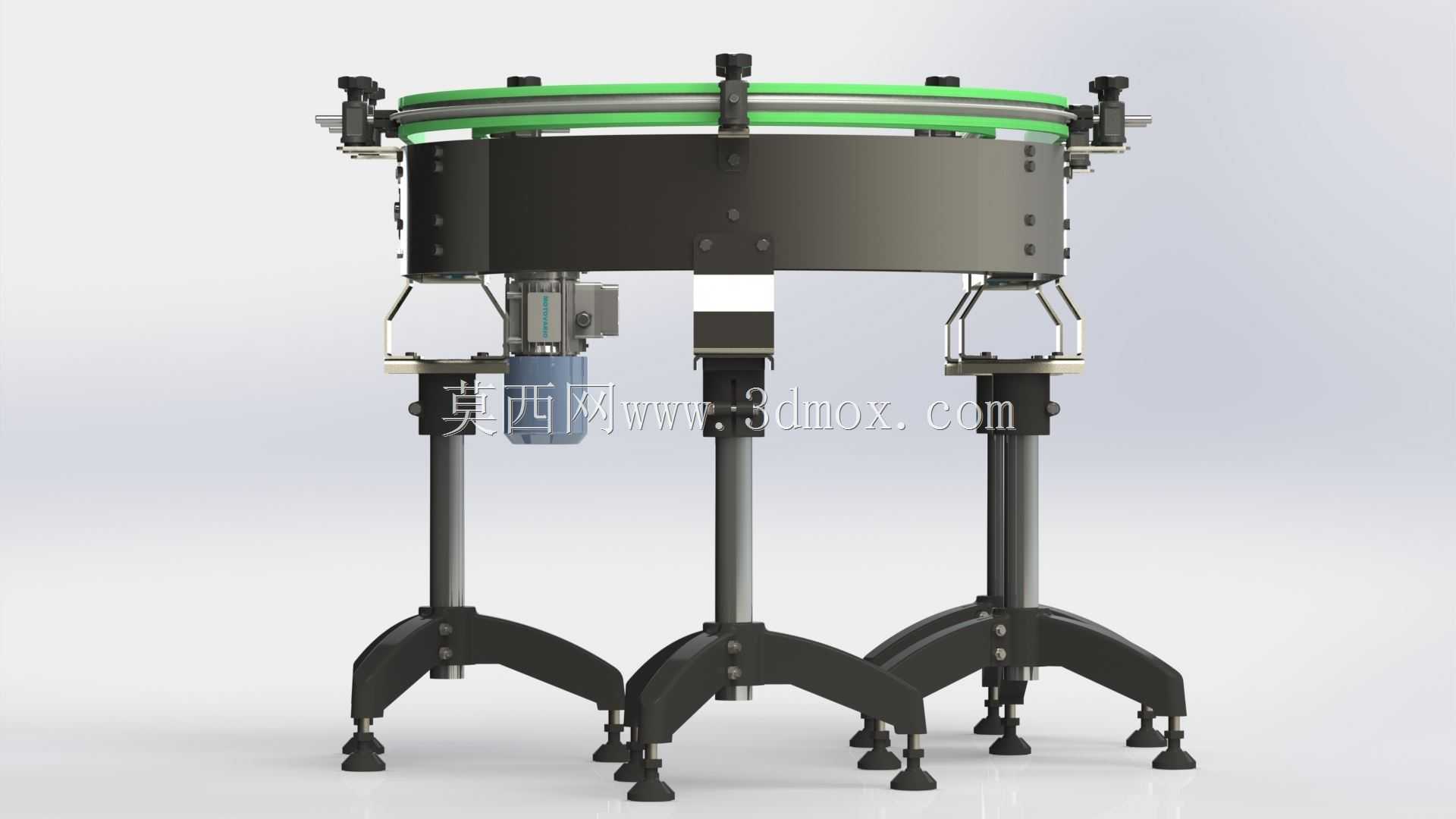

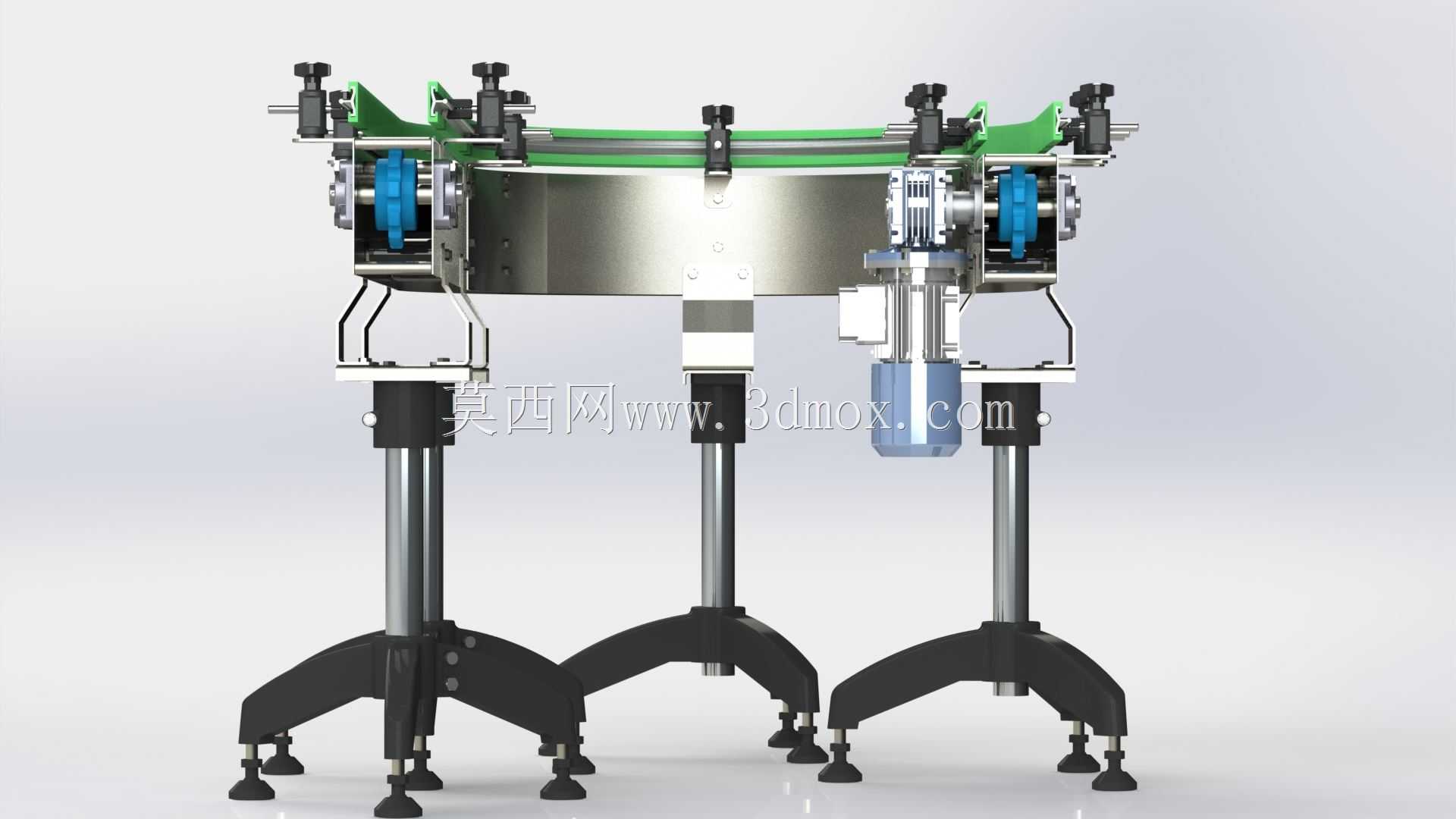

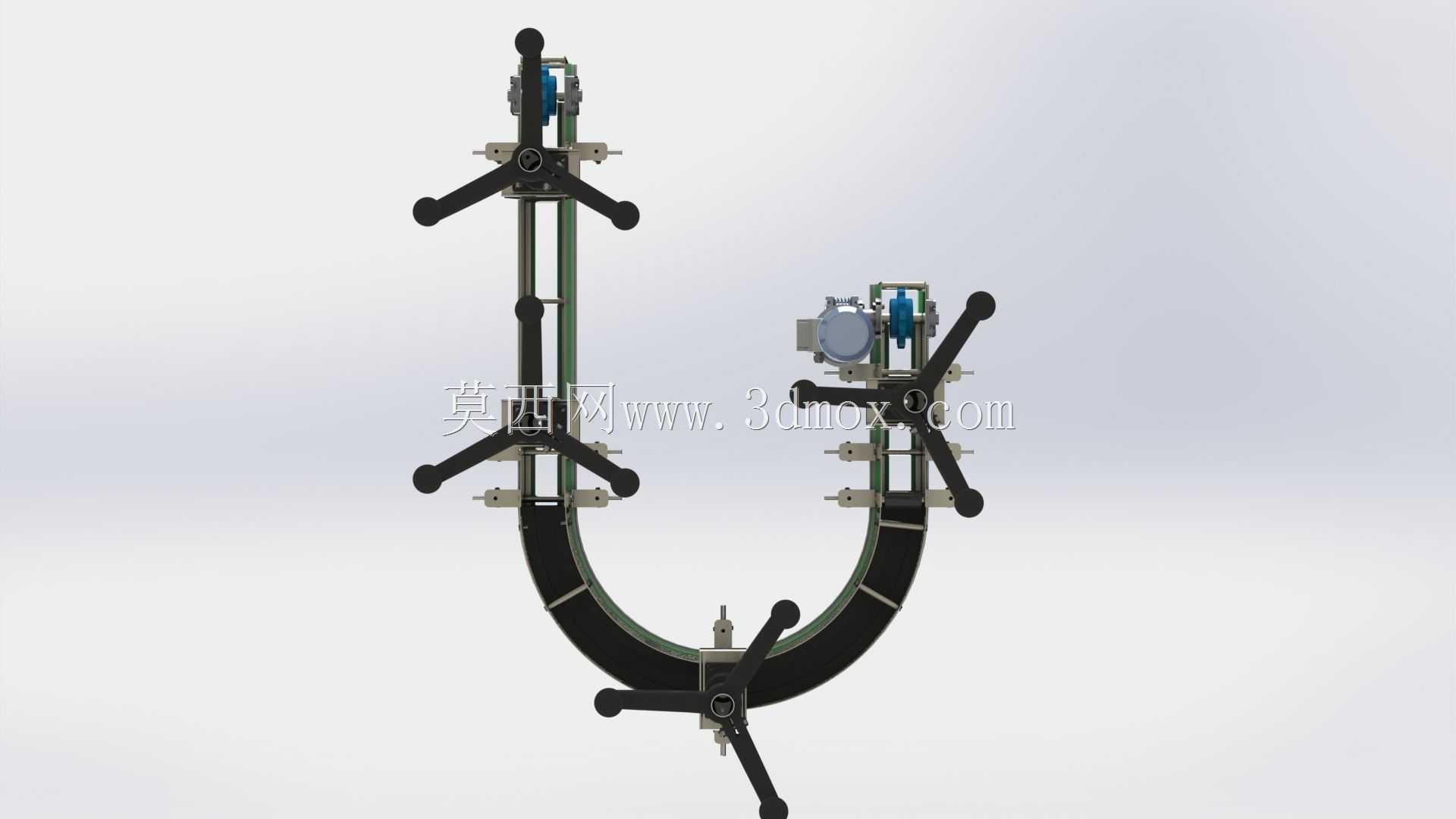

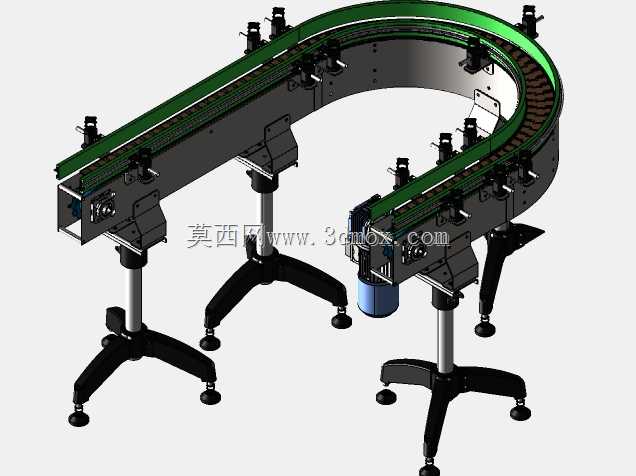

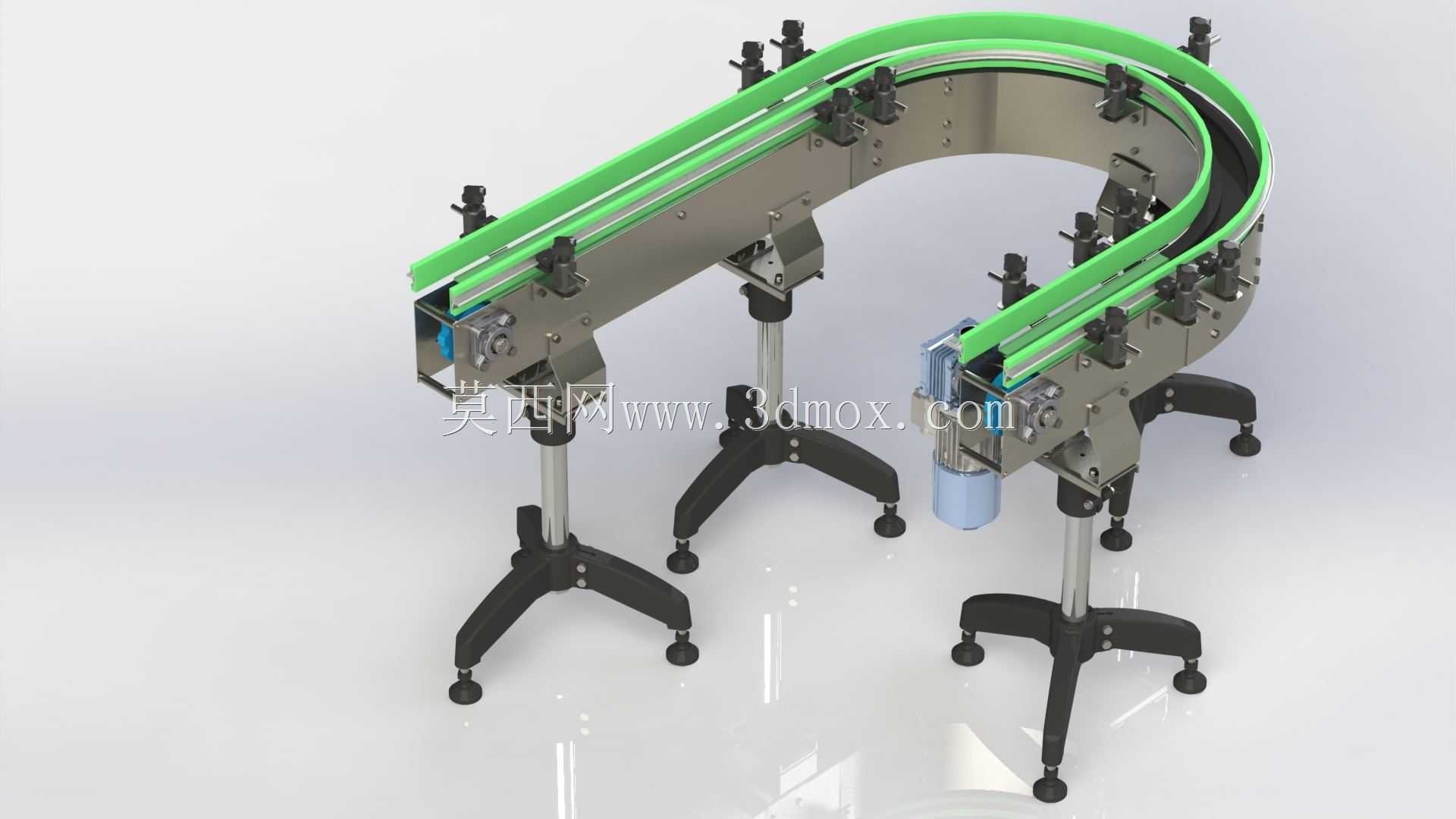

U型转弯台式链板输送设备结构

这款U型台式链式曲线输送结构，主要面向车间内紧凑布局的产线衔接场景设计，常见于食品包装、日化灌装、医药分装等行业的工序间物料转运，可在有限的车间占地内完成产线的转向衔接，避免直线输送占用过长的厂房纵深，适配现有车间的不规则布局改造需求。设备的核心功能是实现小型瓶装、盒装、袋装工件的连续平稳转弯输送，避免工件在转向过程中出现卡滞、倾倒、滑落的问题，线体两侧配置的可调式侧挡结构，可根据输送工件的外形尺寸调整挡边间距，适配不同规格的工件输送需求，侧挡采用快拆式安装结构，日常清洁、更换不同规格挡条时无需拆解主体机架，大幅缩短产线换型的调整时间。设计过程中优先考虑了设备的安装灵活性，支腿采用三脚带脚轮的支撑结构，每个脚轮均配置高度调节脚杯，既可以通过脚轮快速推移调整线体位置，适配临时产线的搭建需求，也可以通过脚杯调平锁死，满足固定工位的长期稳定运行要求，支腿的立杆采用可伸缩结构，可在一定范围内调整输送面的高度，匹配前后端不同设备的进出料高度差，无需额外制作过渡衔接平台。线体的转弯段采用精准的曲率设计，链板在弯道处运行时无额外的卡滞阻力，驱动单元布置在弯道的出料端位置，通过减速电机直接驱动链轮带动链板运行，传动路径短，运行过程中噪音低，传动损耗小，日常维护时仅需定期检查链板张紧度、加注润滑脂即可，无需复杂的拆解维护。线体的输送面采用平顶链板结构，表面平整耐磨，输送过程中不会对工件底部造成刮擦损伤，适配表面要求较高的成品工件输送，链板的节距经过优化，转弯过程中相邻链板的间隙变化量控制在极小范围内，不会出现细小工件卡入链板间隙的问题。安装边界方面，该设备的整体占地为U型轮廓，弯道的内外径尺寸经过标准化设计，可直接对接同宽度的直线链板输送线，两端的进出料位置预留了标准的连接安装孔，可快速与前后端设备完成锁固衔接，无需现场二次打孔加工，设备的电气走线全部隐藏在机架的型材内腔，外部无裸露管线，避免车间清洁过程中管线被水淋、被物料剐蹭的风险，整体结构紧凑，安装调试难度低，可快速投入产线使用。
