洗衣机箱体自动化输送分拣生产线

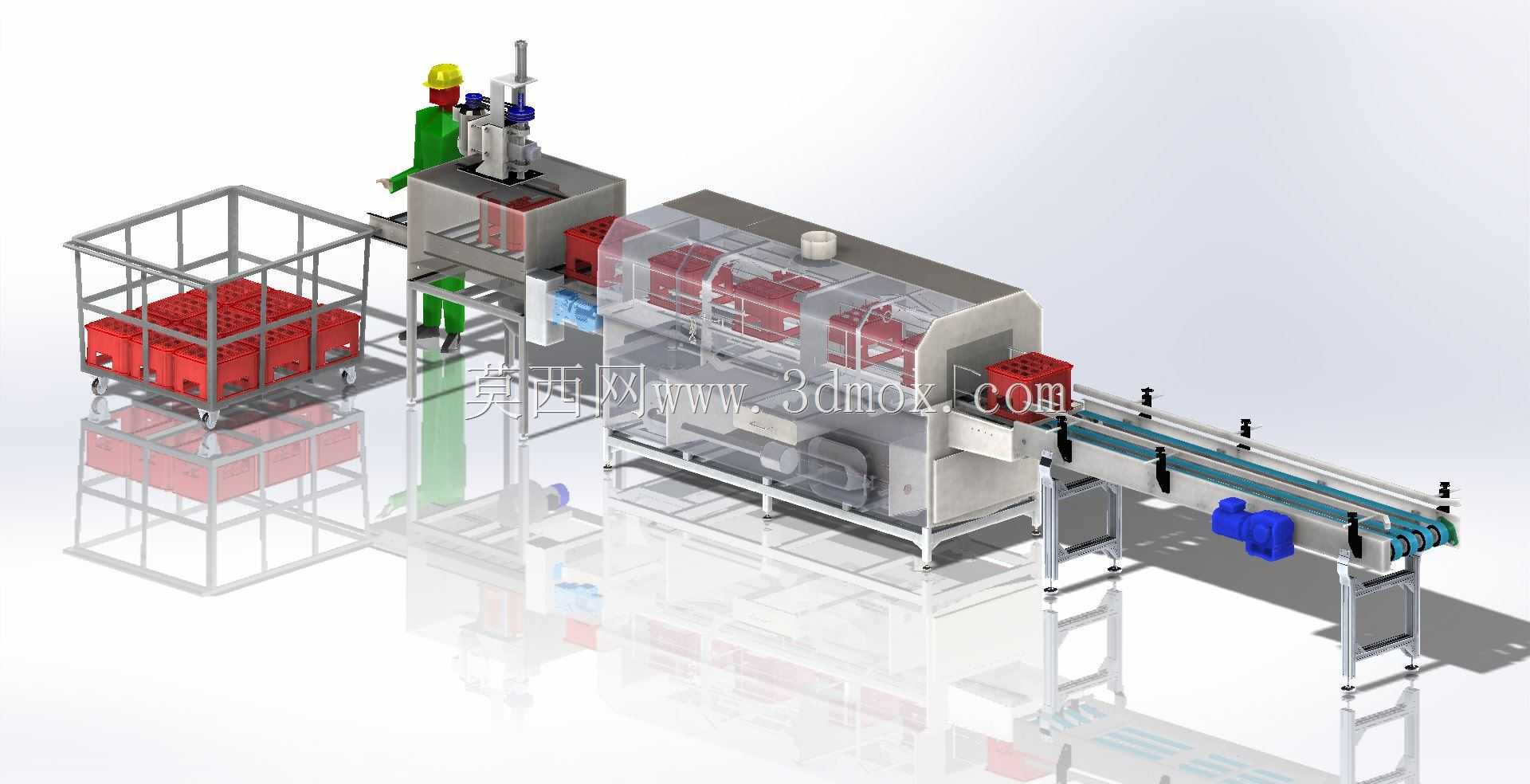

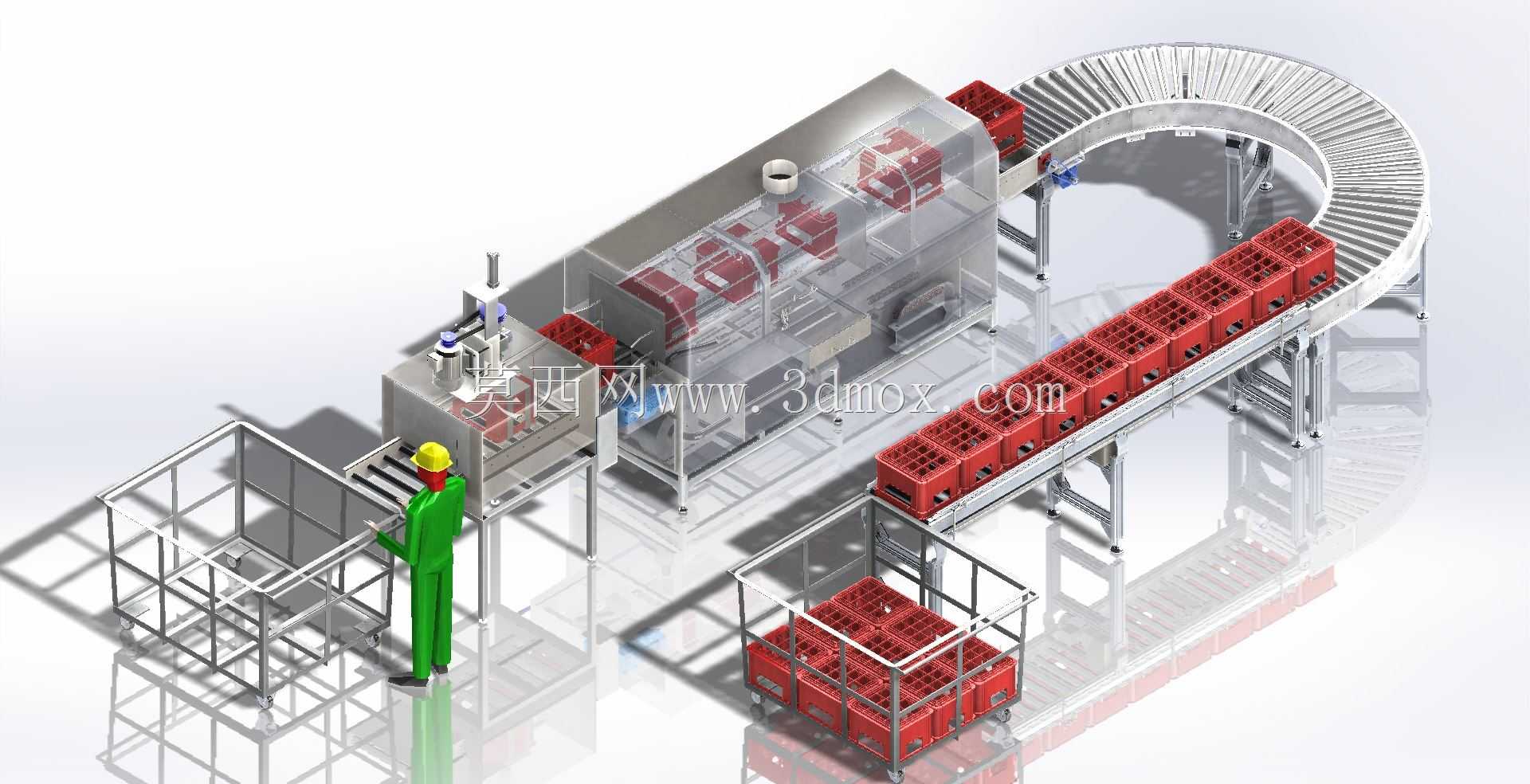

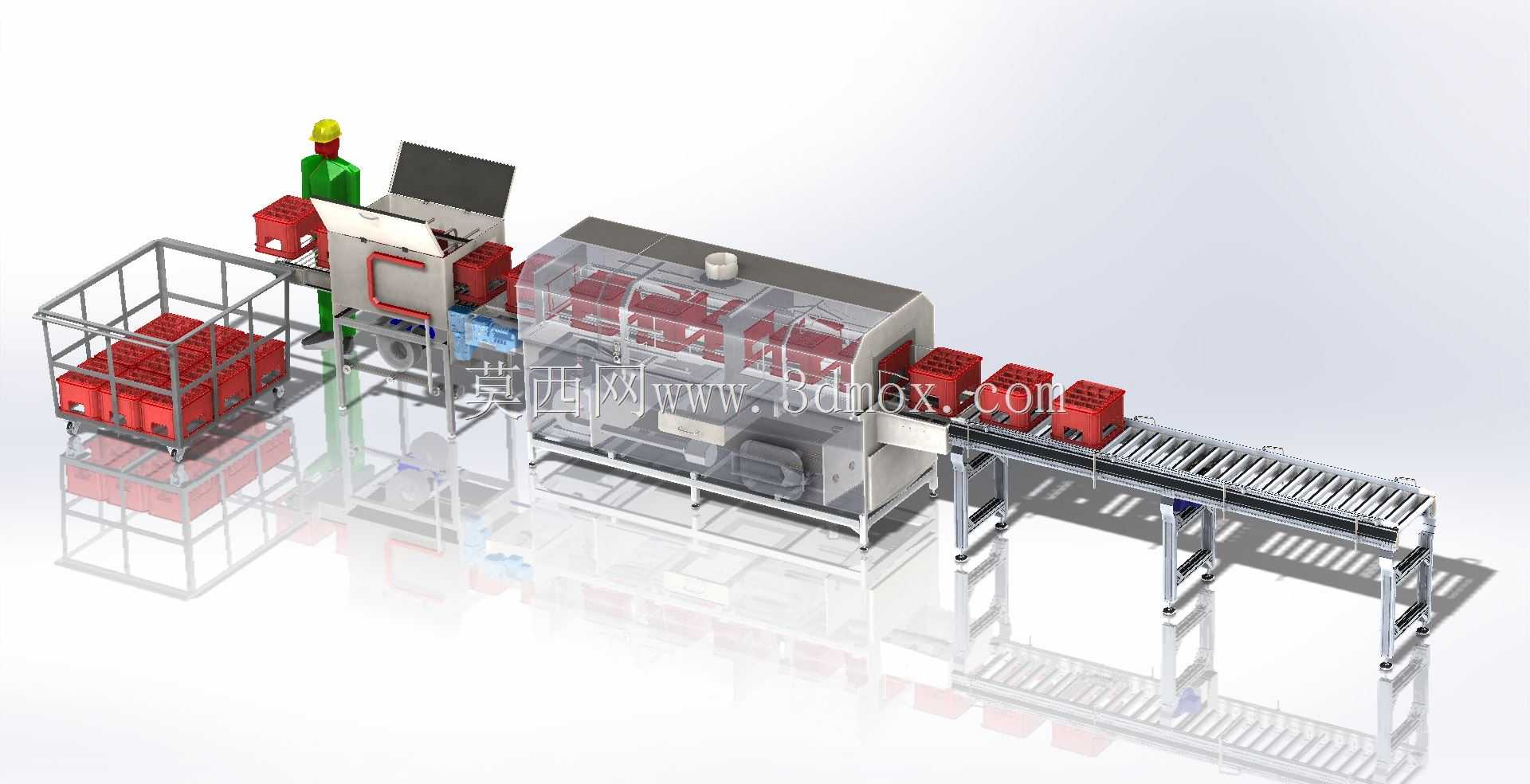

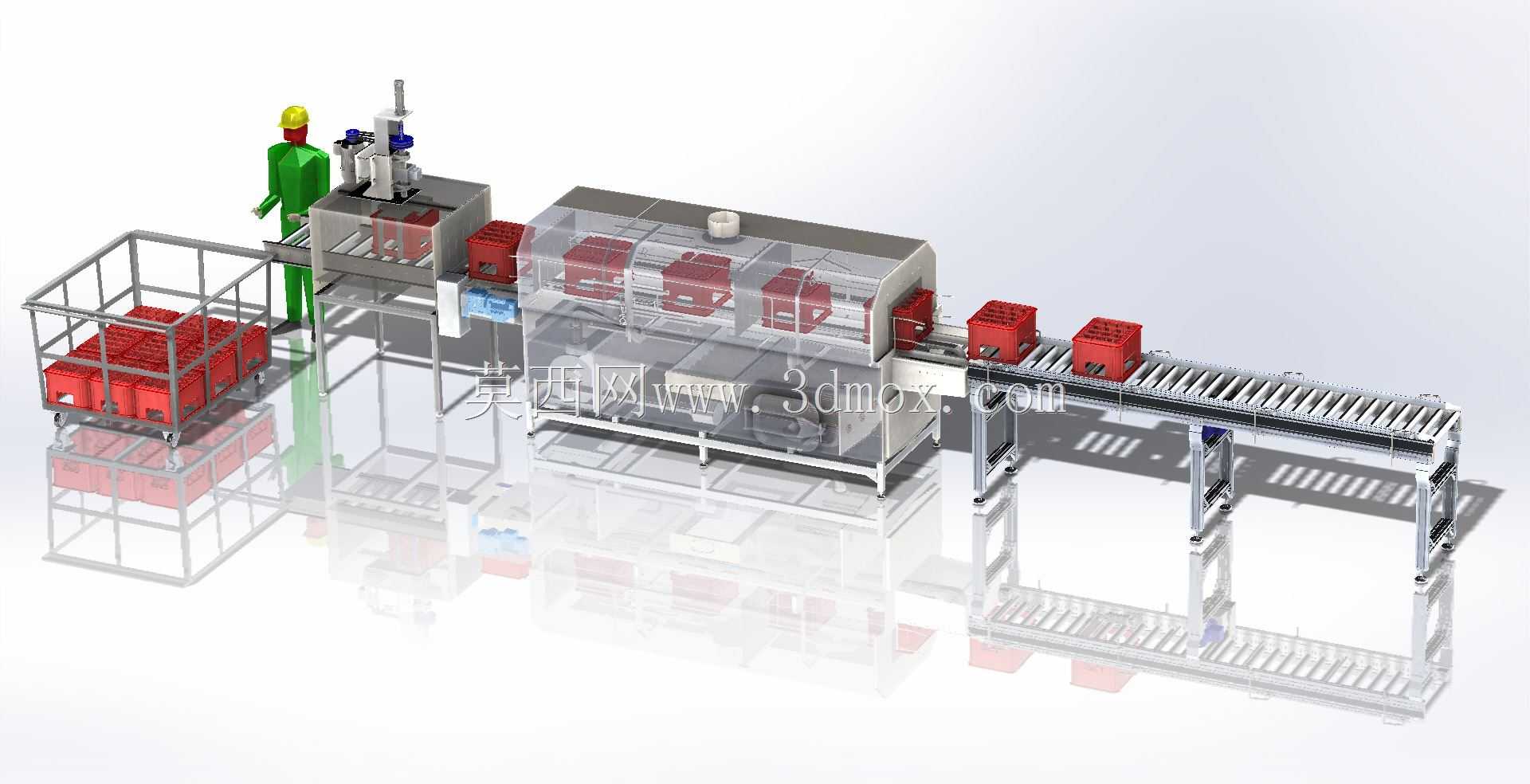

这套产线模型还原了家电制造环节中洗衣机成品包装前的箱体周转、分拣与输送全流程布局，主要应用于白色家电总装车间的后段工序，衔接总装下线工位与码垛包装工位，解决人工转运箱体效率低、错分率高的问题。从结构布局来看，产线采用分段式辊筒输送作为主体承载结构，进料端配置带防护围栏的周转箱缓存区，可容纳多摞待上线的红色塑料周转工装，操作人员站在缓存区与主机衔接工位，负责将工装内的待加工箱体逐一送入前段处理工位。中段主机采用半封闭透明护罩设计，内部集成定位、检测与分拣执行机构，可根据箱体的型号标识完成自动分流，护罩顶部预留了传感器安装位与维护开口，方便日常调试与易损件更换，护罩侧面设置了安全门与急停触发装置，满足车间安全防护规范。出料端延伸出多段独立驱动的辊筒输送支线，不同支线对应不同型号的箱体流向，可直接对接后续的套袋、封箱或码垛工位，支线支架采用可调节脚杯支撑，可根据车间地面平整度调整输送面高度，保证各段输送面的水平度误差控制在允许范围内。设计阶段优先考虑了产线的柔性适配能力，主机与输送支线之间采用快拆式连接结构，可根据车间实际场地大小调整支线的长度与排布角度，缓存区的围栏尺寸也可根据周转工装的规格做适配调整，无需改动主体框架结构。安装边界方面，整套产线的主体长度可根据产能需求做模块化拓展，单段标准输送段长度为固定规格，设备侧面预留了至少半米的维护通道，进料端缓存区需预留足够的工装堆叠空间，避免物料上线出现断供，出料端各支线之间的间距需满足箱体转向的空间需求，防止输送过程中出现卡滞。从实际运行逻辑来看，箱体从缓存区上线后，先经过前段的定位工位完成姿态校正，再进入主机内部完成型号识别与分拣，随后通过对应的支线输送至下一工序，全程无需人工干预转运，仅需在进料端安排补料人员即可，可大幅降低后段工序的人工劳动强度，提升整线的流转效率。
