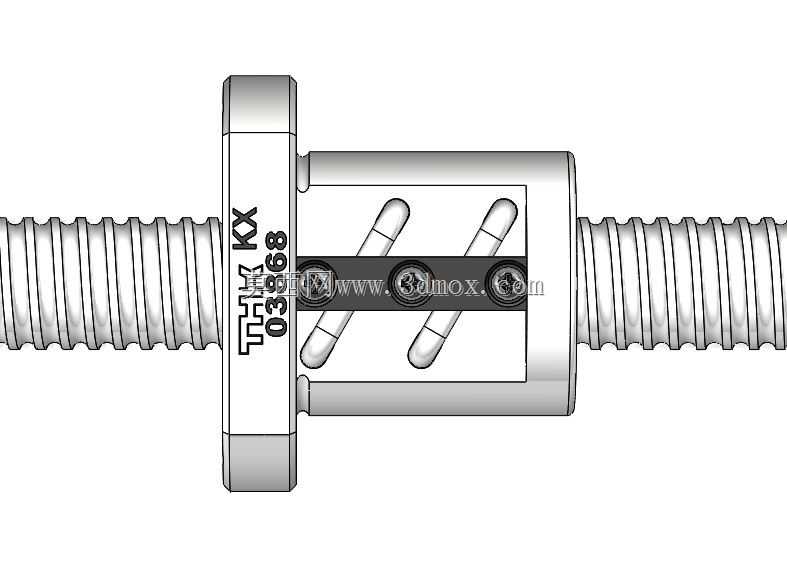

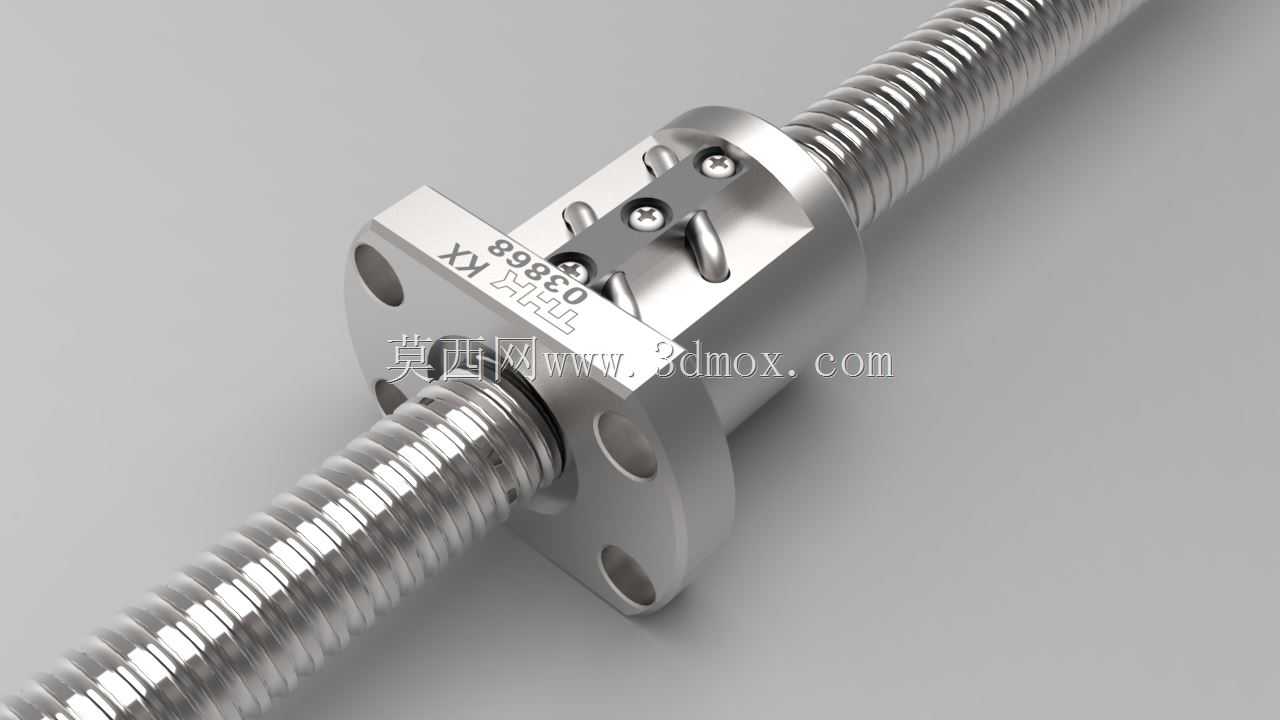

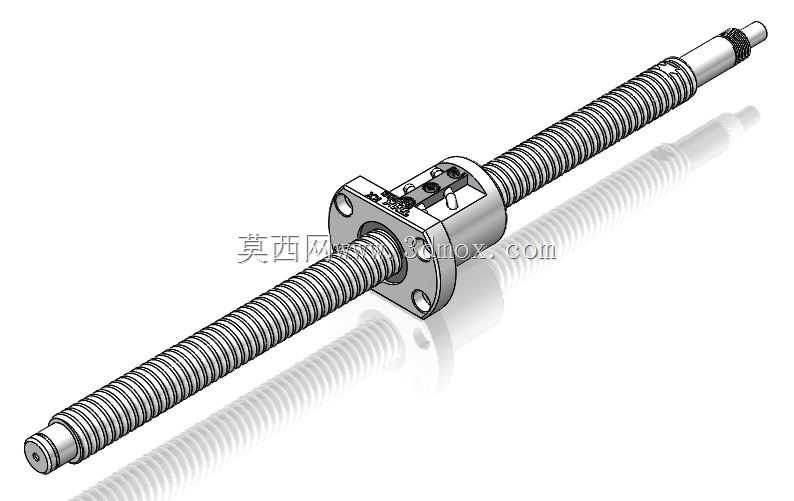

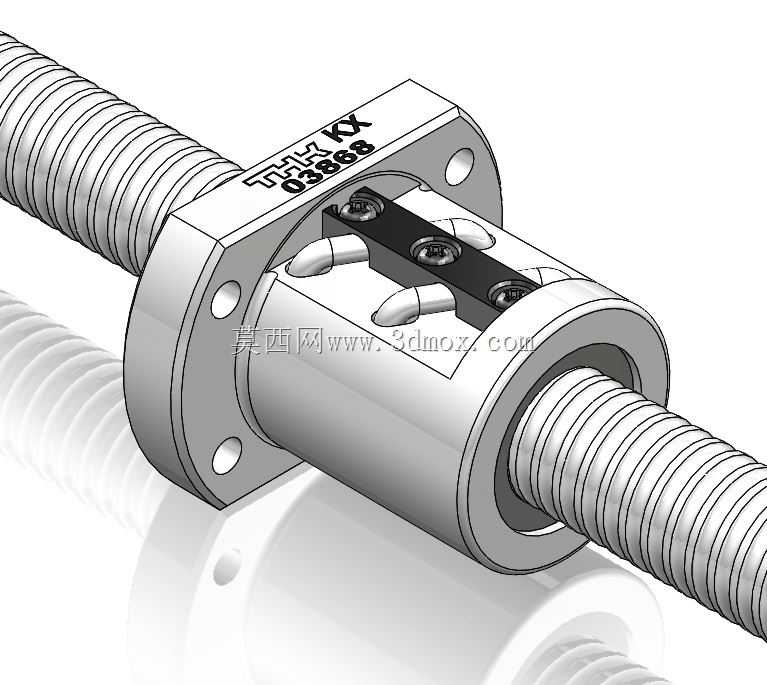

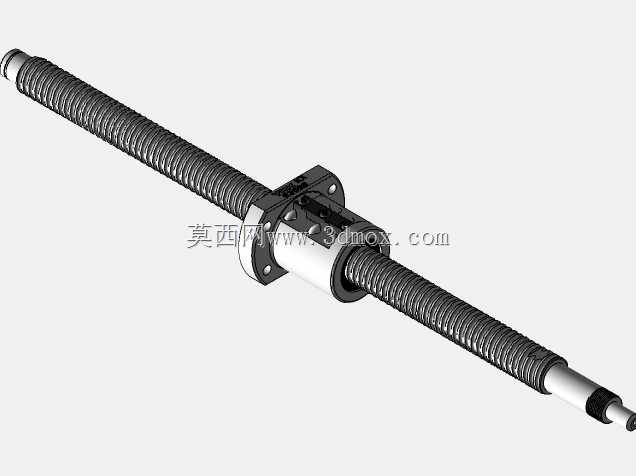

THK型外循环法兰式滚珠丝杠螺母结构

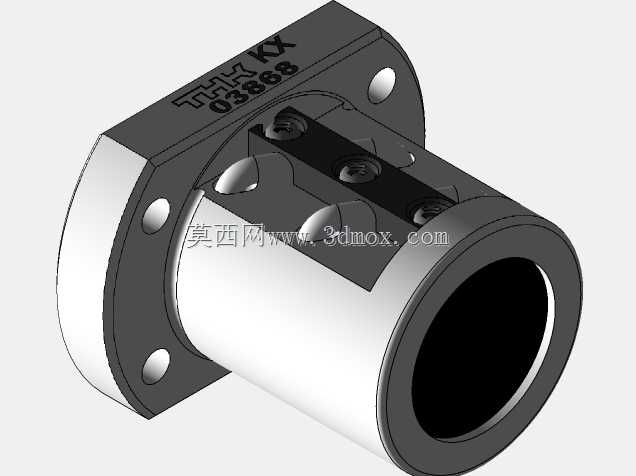

这款滚珠丝杠螺母是直线传动系统中的核心执行部件，广泛应用于数控机床进给轴、精密检测设备位移平台、自动化生产线直线模组、工业机器人关节传动、半导体封装设备定位机构等对传动精度、运行平稳性有高要求的场景中，承担着将旋转运动与直线运动相互转换的核心功能，相比传统滑动丝杠结构，它依托滚动摩擦的传动原理，能将传动效率提升至九成以上，同时大幅降低运行过程中的摩擦阻力与温升，长时间高速运行下也能保持稳定的传动精度，有效减少设备的动力损耗与维护频次。从功能特性来看，这款螺母采用外循环滚珠回流结构，法兰式安装端面设计，螺母本体上加工有均匀分布的安装沉孔，能够直接通过螺栓与负载滑台、移动工作台等执行部件刚性连接，安装定位便捷可靠，法兰端面的加工精度能够保证螺母与丝杠的同轴度要求，避免安装偏载造成的滚珠磨损、卡滞问题。螺母内部设计有匹配丝杠滚道的弧形滚珠沟槽，配合回流装置实现滚珠的循环滚动，滚道的型线经过精密修型，能够让滚珠在进出滚道时保持顺畅过渡，减少运行过程中的振动与噪音，同时保证足够的接触刚度，在承受轴向负载时能均匀分散受力，避免局部应力集中造成的部件损坏。在设计思路上，这款结构优先保障传动的刚性与精度保持性，螺母主体采用合金结构钢加工，经过淬硬处理提升表面耐磨性，回流装置采用高强度耐磨材质，能够承受滚珠高速循环带来的冲击与摩擦，法兰端的安装孔位置度经过严格管控，保证安装后螺母与丝杠的配合间隙处于合理区间，既不会因为间隙过大造成反向传动死区，也不会因为预紧量过大造成运行阻力升高、温升过快的问题。从安装边界来看，这款螺母的径向轮廓尺寸适配常规规格的直线导轨安装间距，法兰端的安装孔距符合通用传动部件的安装尺寸规范，轴向长度预留了足够的密封件安装空间，能够加装防尘密封圈阻挡加工碎屑、粉尘进入螺母内部滚道，延长部件的使用寿命，整体结构紧凑，不需要额外设计复杂的安装转接结构，就能直接集成到各类直线传动机构中，适配不同工况下的安装使用需求。
