直插式集成电路封装结构三维设计

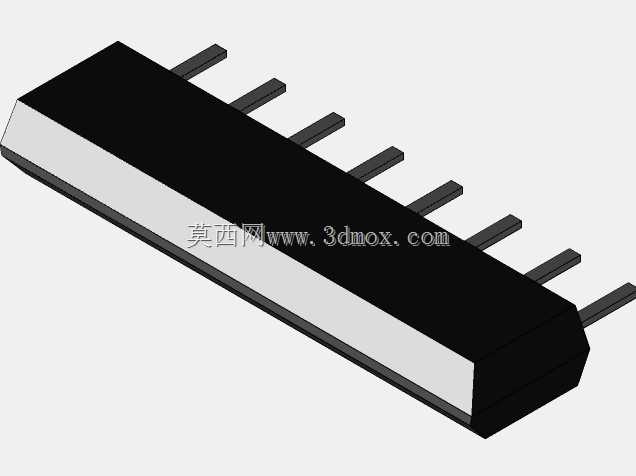

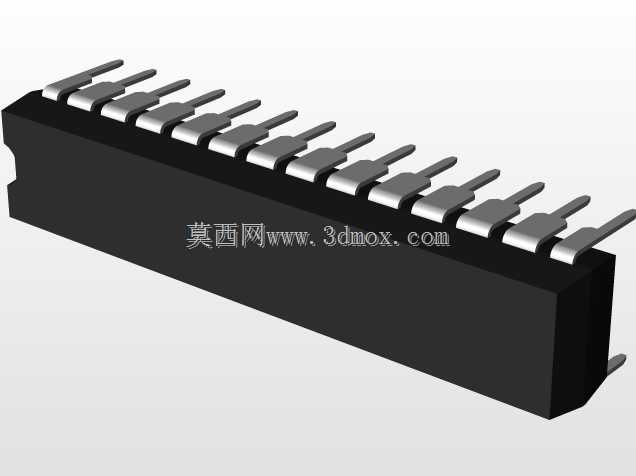

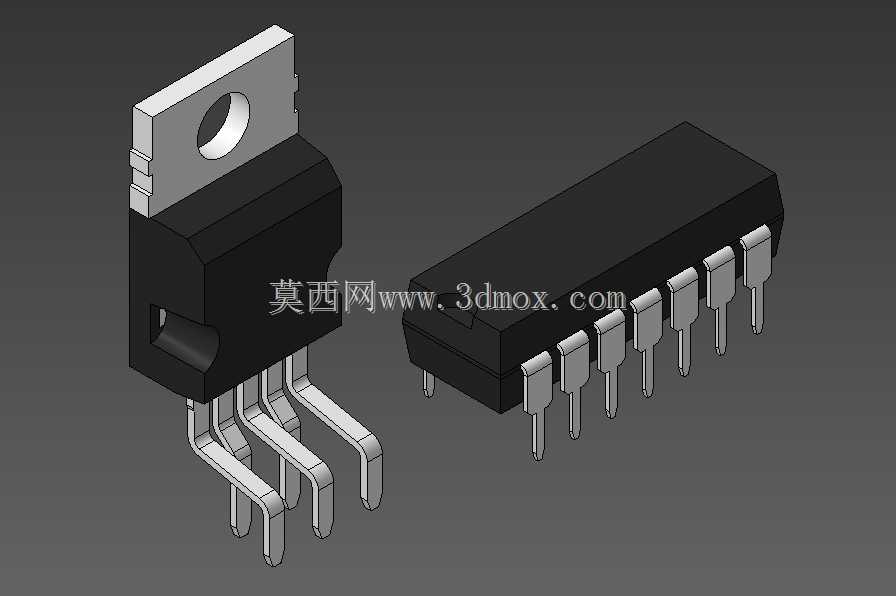

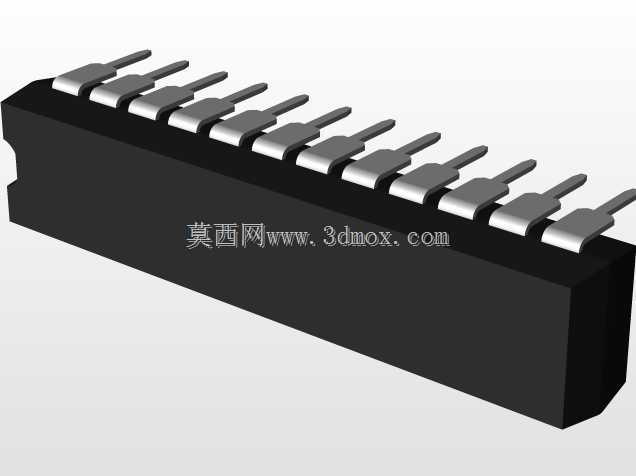

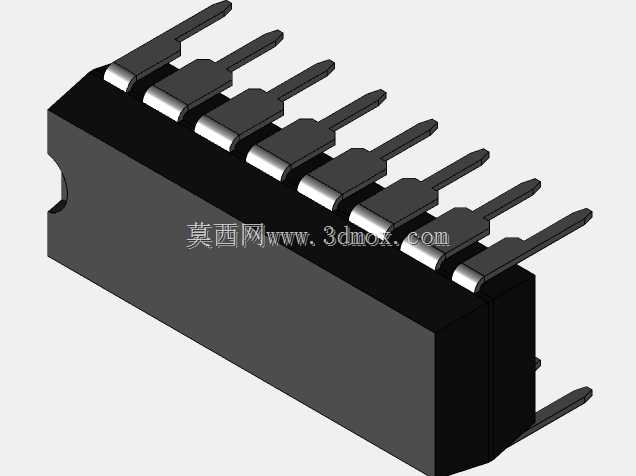

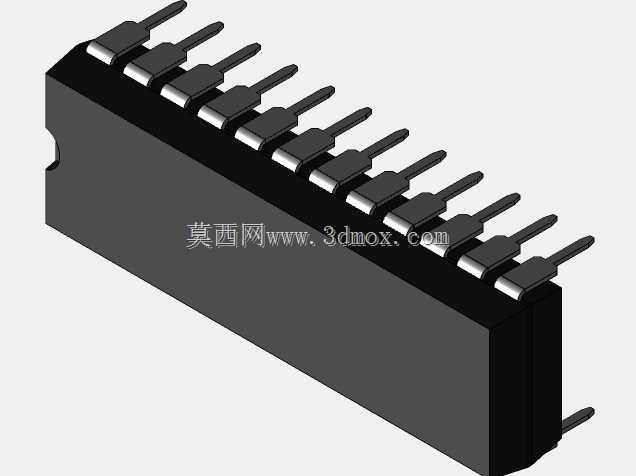

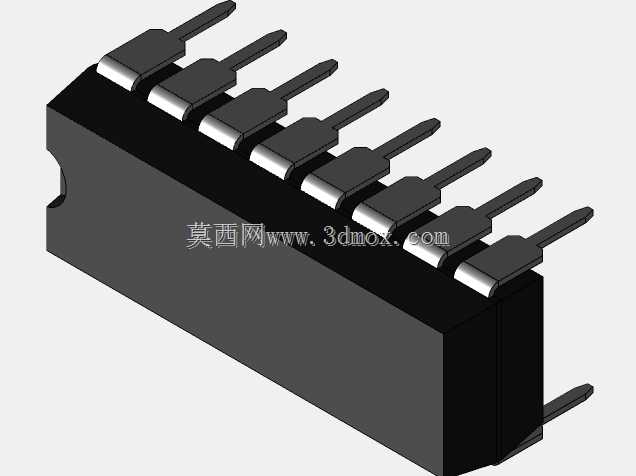

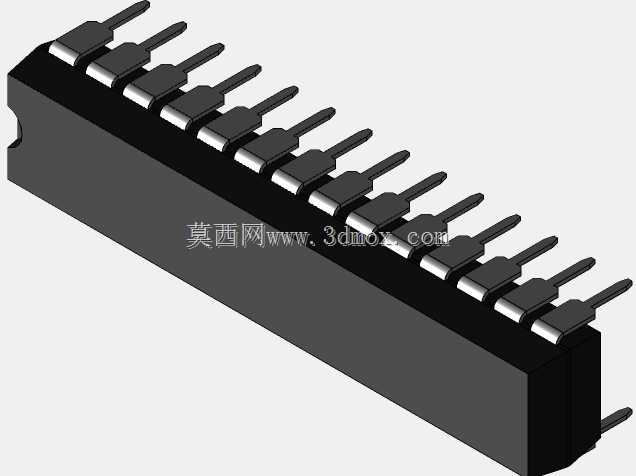

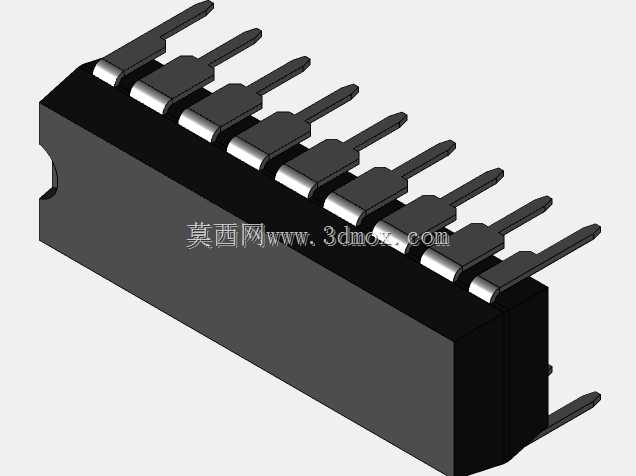

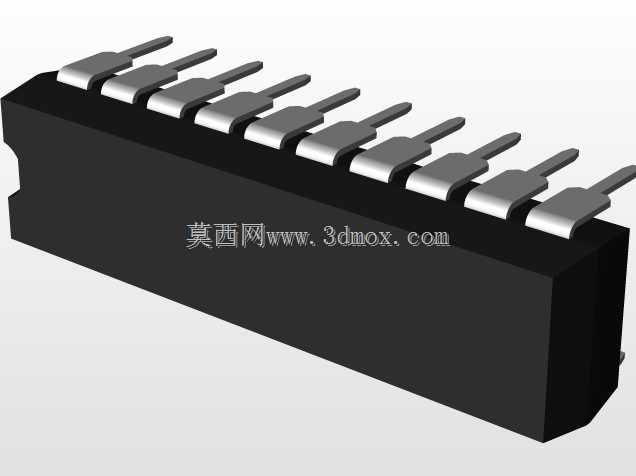

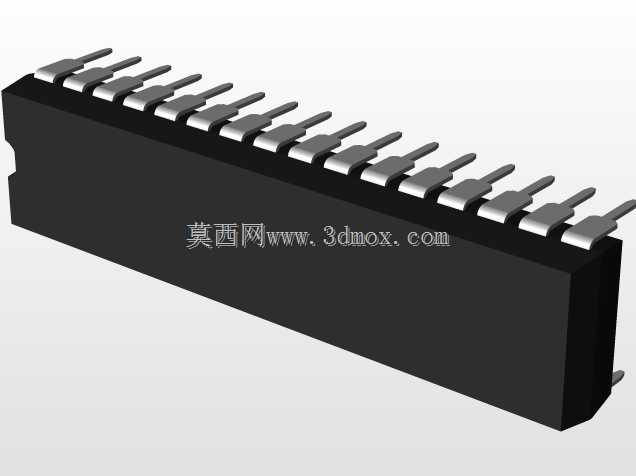

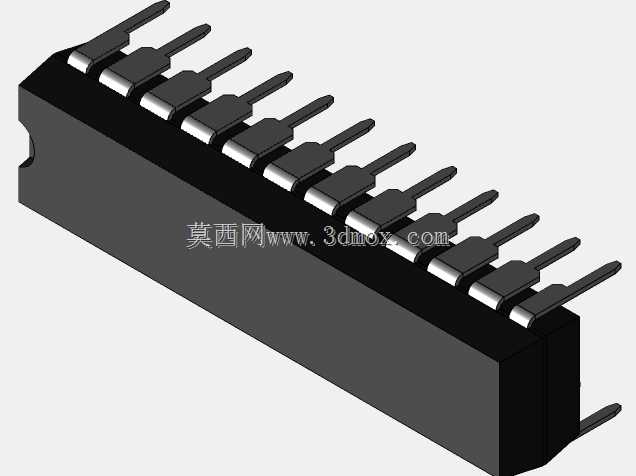

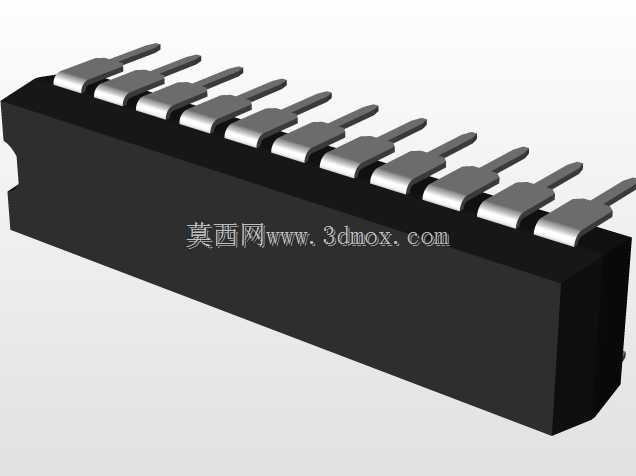

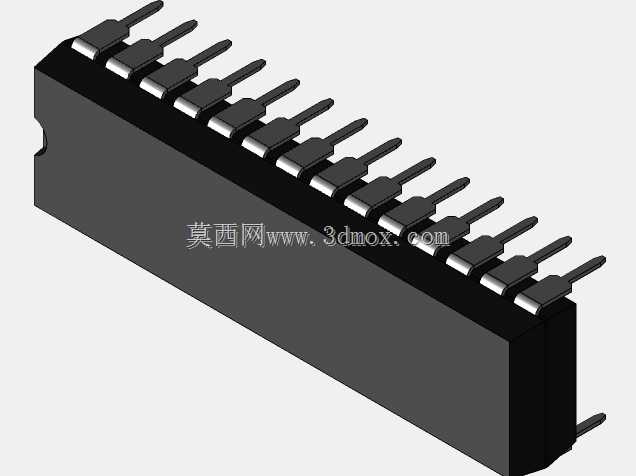

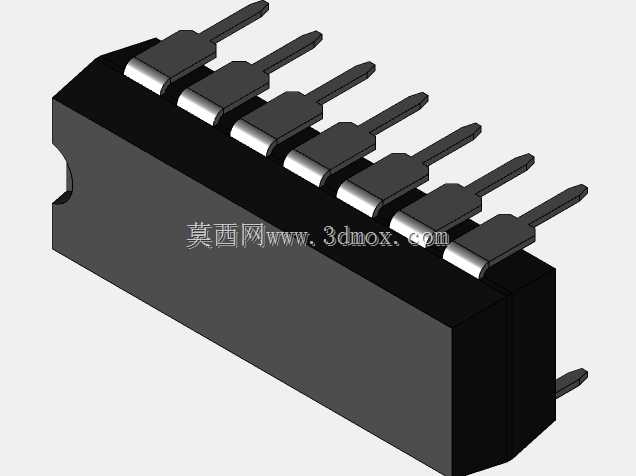

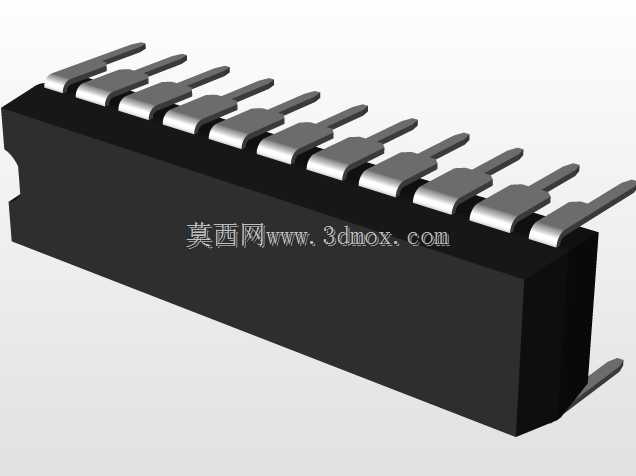

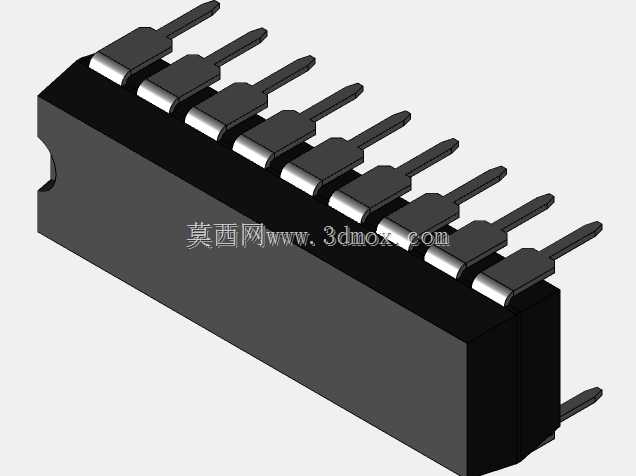

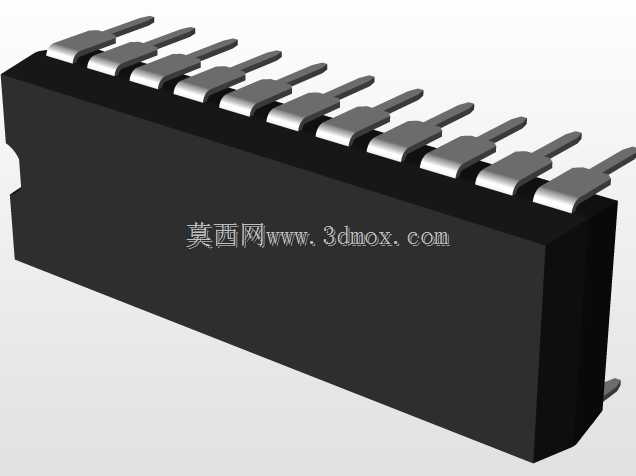

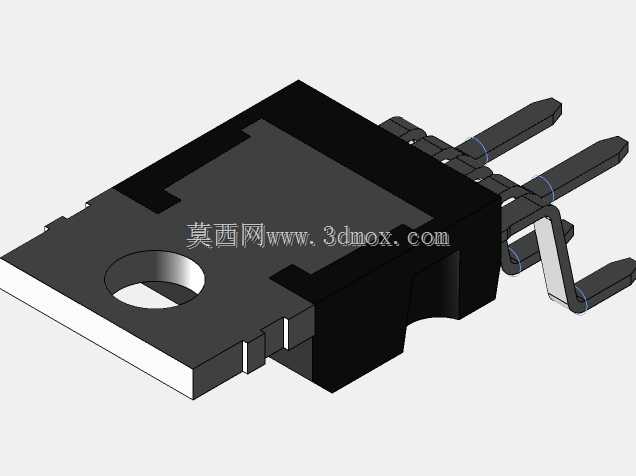

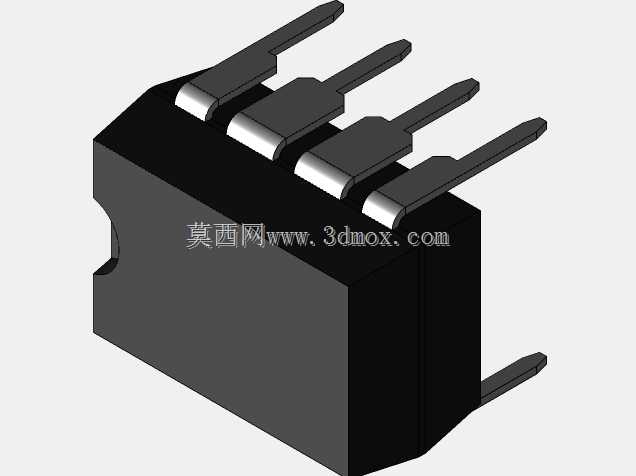

本次设计的两款直插式集成电路封装结构，广泛应用于消费电子、工业控制板卡、电源管理模块、小型家电控制电路等场景中，是板级电路组装环节最常用的半导体承载结构，承担着芯片内部电路与外部印制电路板电气连接、芯片物理防护、散热传导的核心作用。其中TO-220封装结构多用于功率类集成电路，常见于线性稳压器、功率开关管、音频放大芯片的封装，能够承载较大的工作电流，自带的安装固定孔可配合螺丝将器件锁附在散热片上，满足功率器件工作时的散热需求；双列直插DIP封装多用于逻辑芯片、运算放大器、接口转换类集成电路，适配波峰焊、手工焊接等多种组装工艺，是通孔插装工艺中应用最广泛的封装形式。设计过程中严格遵循行业通用的封装尺寸规范，针对TO-220封装，重点还原了引脚的弯折角度、安装孔的位置精度、塑封本体与金属散热片的配合公差，确保引脚间距匹配标准2.54mm网格的PCB焊盘，安装孔位可适配M3规格的固定螺丝，金属散热片与塑封本体的结合位置做了贴合度优化，避免组装时出现应力开裂的问题；针对DIP封装，精准控制了两列引脚的平行度、引脚伸出长度、本体的宽度尺寸，确保器件可以顺利插入标准IC插座，或是直接焊接在PCB对应焊盘上，不会出现引脚错位、插装困难的问题。两款封装的引脚都做了合理的拔模斜度设计，还原了实际生产中塑封工艺的成型特征，引脚末端的倒角结构也完全匹配量产器件的细节，既满足三维展示的还原度要求，也可用于板级组装的干涉校验、虚拟装配仿真场景，帮助硬件设计人员在PCB布局阶段提前确认器件安装空间，规避后期打样出现的结构干涉问题。
