精密压铸模具结构三维设计方案

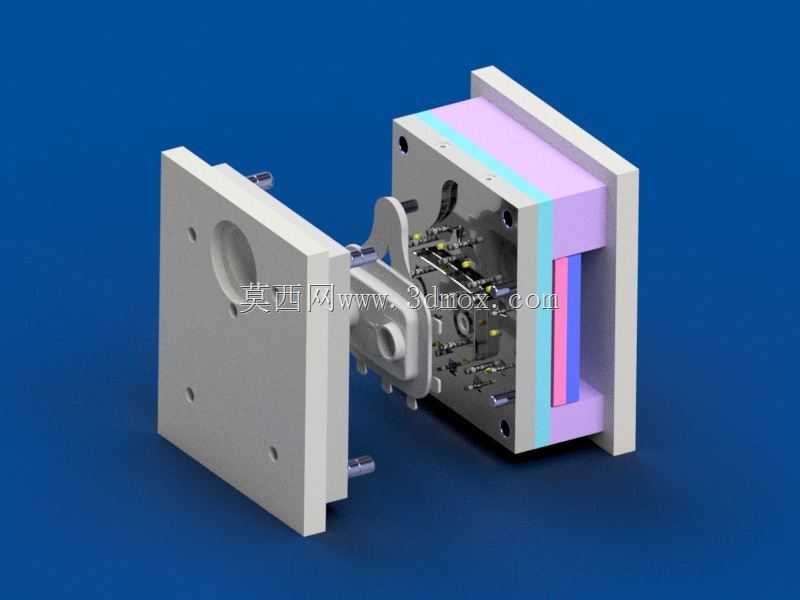

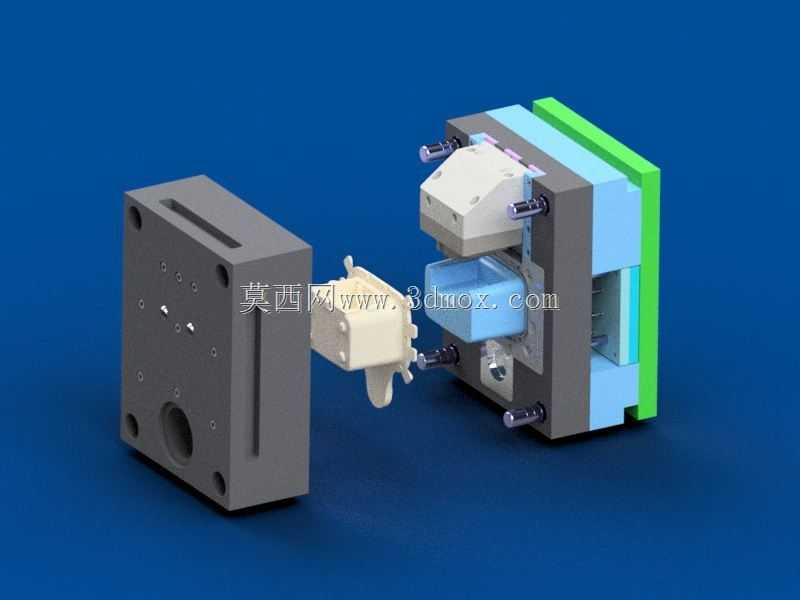

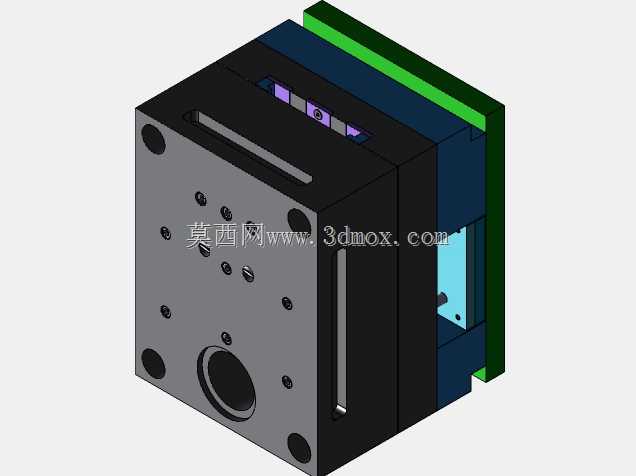

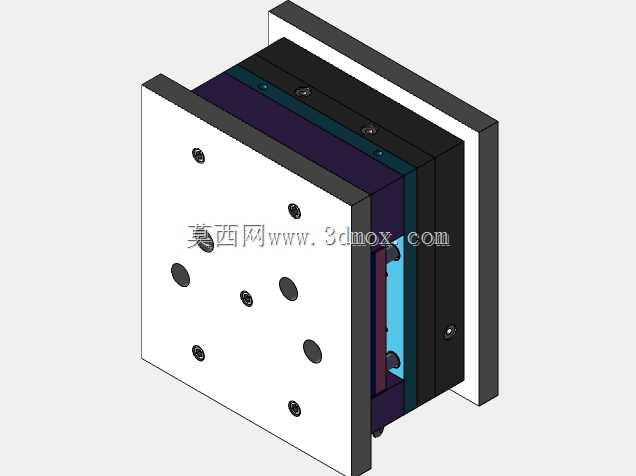

这套压铸成型工装主要应用于有色金属压铸件的批量生产场景，覆盖汽车零部件、通用五金配件、消费电子金属结构件等多个制造领域的压铸工序，是压铸生产环节中直接决定铸件成型精度、生产良率与生产效率的核心工艺装备。整套模具采用标准模架搭配定制化成型镶块的组合结构设计，定模侧设置了适配压铸机射嘴的对接浇口套，内部排布了流畅的分流道与内浇口结构，能够在金属液充型阶段保证液流平稳填充型腔，避免卷气、夹渣等常见压铸缺陷；动模侧集成了完整的抽芯机构、顶出机构与冷却水路布局，开模过程中可通过侧抽芯组件先完成侧向凹凸结构的脱模动作，再由顶针板带动顶杆将成型后的铸件平稳推出模腔，避免铸件出现顶白、变形等问题。在设计思路上，这套模具充分考虑了压铸生产的高温、高压工况特性，成型区域的镶块采用耐热模具钢的分层拼接结构，既保证了型腔部分的高温强度与耐磨性能，又能通过拼接缝隙顺利排出型腔内的气体，同时也便于后续针对易磨损部位进行单独更换，降低模具的维护成本。模架部分采用标准化的三板式结构，各模板之间设置了精准的导柱导套定位结构，合模时可保证动定模的同轴度误差控制在极小范围内，避免出现飞边、错模等影响铸件尺寸精度的问题。从安装边界来看，整套模具的外形尺寸适配常规吨位的卧式冷室压铸机安装要求，定模侧的安装孔位、浇口对接位置与压铸机的定模板安装基准完全匹配，动模侧的顶出孔位置、模脚间距也对应压铸机动模板的顶出杆布局，无需额外改装即可直接上机安装使用。模具内部的冷却水路采用随形排布设计，可在压铸循环过程中快速带走型腔区域的热量，让铸件在型腔内快速均匀冷却定型，有效缩短单模次的生产周期，同时避免铸件因冷却不均产生的内应力变形问题。整套结构的排布充分考虑了生产过程中的操作便利性，各滑动部件都预留了润滑通道，日常生产维护时可快速完成润滑保养，延长模具的整体使用寿命，适配连续化大批量压铸生产的使用需求。
